FANUC机器人IO通信板卡（CRMA15和CRMA16）详解

0.1
0.2
以R-30iB Mate控制柜为例，
主板配有28点输入、24点输出的外围设备控制接口。由CRMA15和CRMA16两根电缆连接到外围设备上的IO印刷电路板。
如下图所示，
1

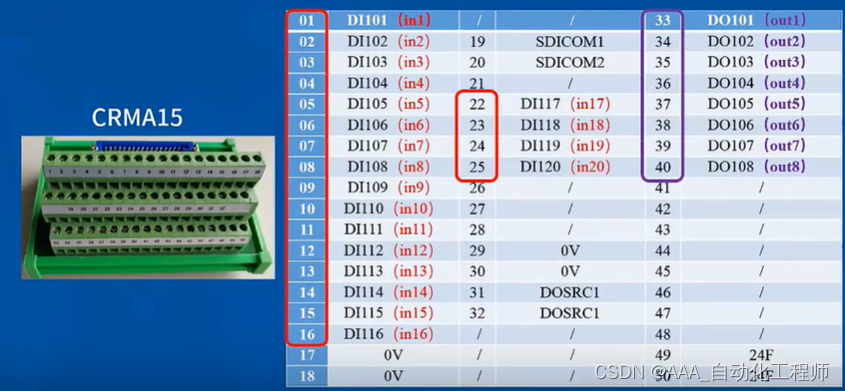

下面我们看下这个印刷电路板的具体引脚排列（每块板都有50个引脚）：
如下图所示，红色圈出的为输入信号，紫色圈出的为输出信号。
2
