KUKA机器人如何查看输入输出IO信号？

0.1

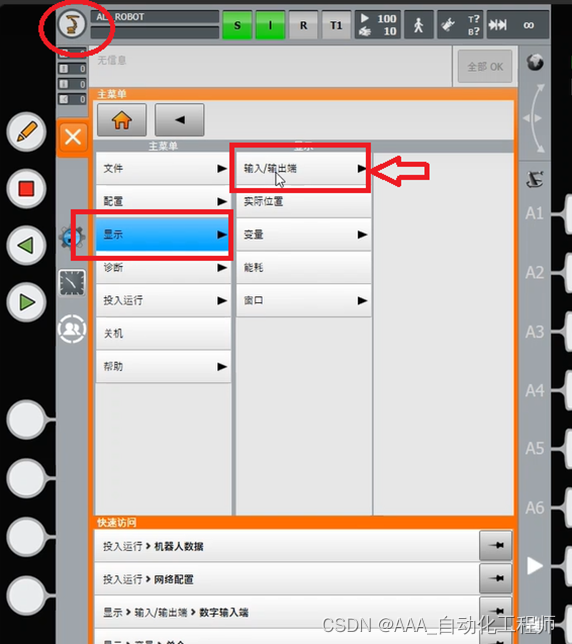

如下图所示，点击菜单—显示—输入/输出端，
1

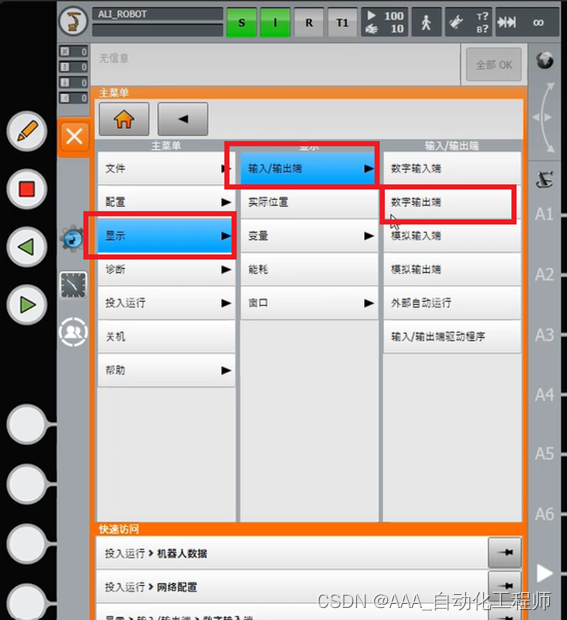

如下图所示，选择想要查看的信号，这里以数字输出端为例进行说明，
2

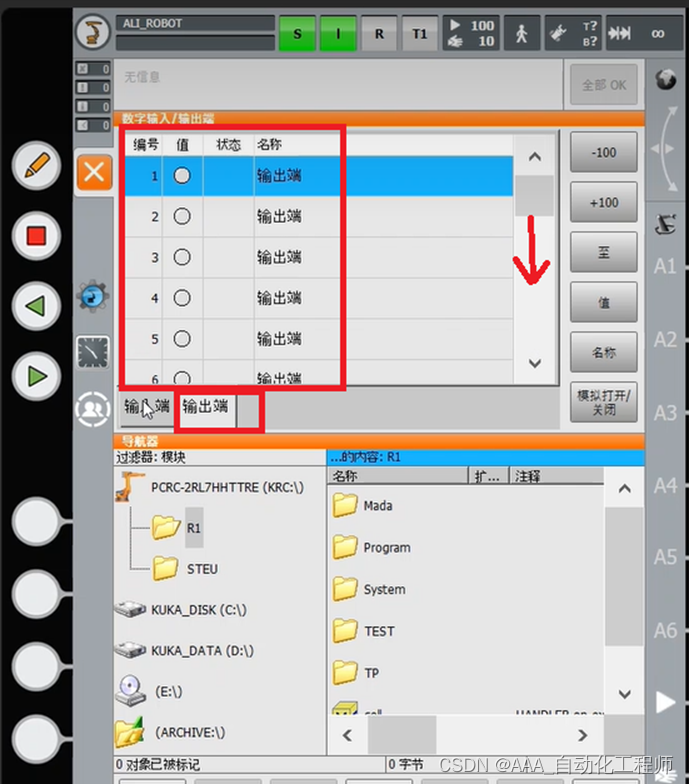

如下图所示，此时可以看到输出端信号的编号和当前值，可以通过下拉滚动条向下翻页查看其他的输出信号，

3

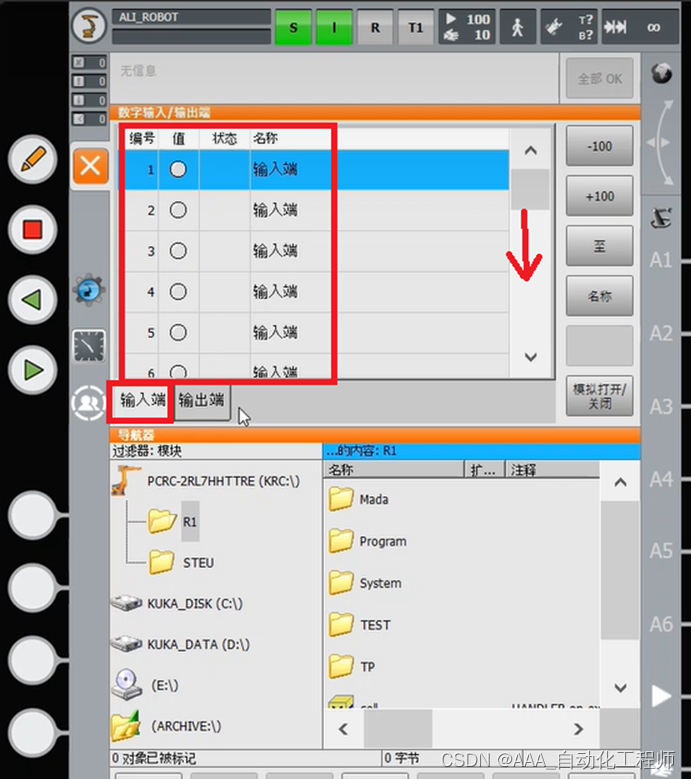

如下图所示，点击输入端，可以切换输入/输出信号，同样，可以通过下拉滚动条向下翻页查看其他的输入信号，

4
