WorldWind学习系列：7、 高程数据访问类

World类中包含高程访问器类对象TerrainAccessor _terrainAccessor 来访问本地或网络上的高程数据，通过读取地球配置文件中的TerrainAccessor 字段，构建一个高程访问器类NltTerrainAccessor 对象（列表）。

<TerrainAccessor Name="SRTM">
	<TerrainTileService>
		<ServerUrl>http://worldwind25.arc.nasa.gov/wwelevation/wwelevation.aspx</ServerUrl>
		<DataSetName>srtm30pluszip</DataSetName>
		<LevelZeroTileSizeDegrees>20.0</LevelZeroTileSizeDegrees>
		<NumberLevels>12</NumberLevels>
		<SamplesPerTile>150</SamplesPerTile>
		<DataFormat>Int16</DataFormat>
		<FileExtension>bil</FileExtension>
		<CompressonType>zip</CompressonType>
	</TerrainTileService>
	<LatLonBoundingBox>
		<North>
			<Value>90.0</Value>
		</North>
		<South>
			<Value>-90.0</Value>
		</South>
		<West>
			<Value>-180.0</Value>
		</West>
		<East>
			<Value>180.0</Value>
		</East>
	</LatLonBoundingBox>
</TerrainAccessor>

高程访问器类包含一个高程瓦片服务对象： TerrainTileService tts，用于管理地形瓦片。其中包含访问的网址，瓦片的层级，每个瓦片的高程点数量等信息。0级瓦片的分辨率最低，瓦片跨度20*20度，150*150个点，总共12层，上一层分辨率是下一层的4倍，每个瓦片的点数不变，1级瓦片跨度为5*5°。首先根据需要的分辨率（每度的点数）获得对应的层级，再计算在该层的行和列号，访问具体的瓦片数据。

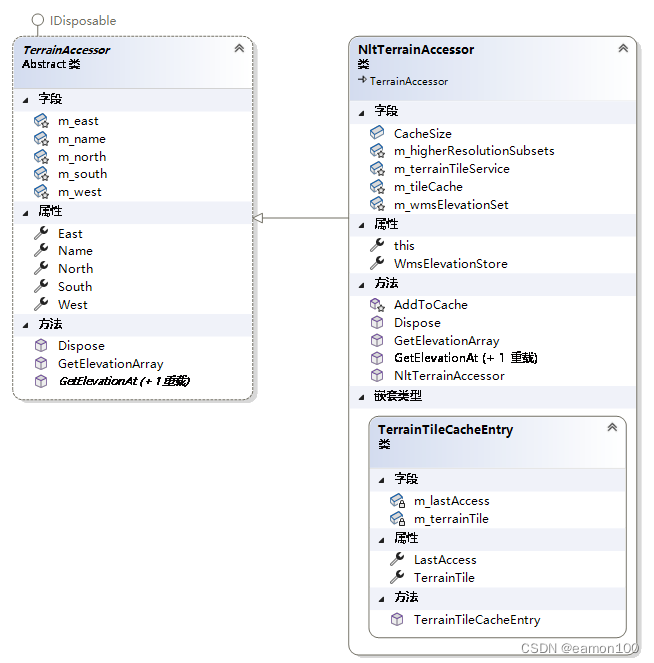

其类关系图如下：

一、TerrainAccessor 类

TerrainAccessor 类是基类，主要包括四角点经纬度，名字等信息。

主要函数：

float GetElevationAt(double latitude, double longitude, double targetSamplesPerDegree)，是一个抽象虚函数，获取给定经纬度，一定采样精度（每度的采样点数量）下的高程值。

virtual TerrainTile GetElevationArray(double north, double south, double west, double east, int samples)  获取给定地理范围和采样精度下的高程数组。首先构造一个给定地理范围和精度的TerrainTile res 对象，samples表示这个瓦片总共samples行，samples列。从西北到东南的顺序设置每个点的高程值（通过GetElevationAt(curLat, curLon, 0)获取）。

二、NltTerrainAccessor类

NltTerrainAccessor访问器访问具体的地形数据，数据采用 BIL 格式。它通过Hash表可缓存100个瓦片数据，包含一个TerrainTileService地形瓦片服务对象和WmsImageStore 图片存储管理对象。还可以包含一个更高精度的地形数据访问器数组。

主要成员变量包括：

public static int CacheSize = 100;
protected TerrainTileService m_terrainTileService;
protected WmsImageStore m_wmsElevationSet;
protected TerrainAccessor[] m_higherResolutionSubsets;
protected Hashtable m_tileCache = new Hashtable();

主要函数：

virtual TerrainTile GetElevationArray(double north, double south, double west, double east, int samples)  重载函数，首先检查定地理范围 是否包含在某个更高精度地形访问器的范围内，如果存在，则递归调用更高精度地形访问器的函数，获取地形瓦片。每度的采样点数量需要大于设定的最小值才能读取高程数据。读取高程数据的主要方法：

double curLat = north - scaleFactor * latrange * x;
double curLon = west + scaleFactor * lonrange * y;

if (ttce == null ||
		curLat < ttce.TerrainTile.South ||
		curLat > ttce.TerrainTile.North ||
		curLon < ttce.TerrainTile.West ||
		curLon > ttce.TerrainTile.East)
{
		TerrainTile tt = m_terrainTileService.GetTerrainTile(curLat, curLon, samplesPerDegree);
		ttce = (TerrainTileCacheEntry)m_tileCache[tt.TerrainTileFilePath];
		if (ttce == null)
		{
			ttce = new TerrainTileCacheEntry(tt);
			AddToCache(ttce);
		}
		if (!ttce.TerrainTile.IsInitialized)
				ttce.TerrainTile.Initialize();
		ttce.LastAccess = DateTime.Now;
		if (!tt.IsValid)
					res.IsValid = false;
}
data[x, y] = ttce.TerrainTile.GetElevationAt(curLat, curLon);

ttce是高程瓦片缓存，如果为空，或当前瓦片不在缓存的范围内，通过瓦片服务器的GetTerrainTile方法获取对应的瓦片，如果瓦片没有缓冲过，则创建缓存条目，并添加到缓存区中。对高程瓦片进行初始化。最后，给定经纬度的高程值通过获取瓦片的GetElevationAt函数获取。

float GetElevationAt(double latitude, double longitude, double targetSamplesPerDegree)重载函数， targetSamplesPerDegree为每度拥有的采用点数，为m_terrainTileService.SamplesPerTile / m_terrainTileService.LevelZeroTileSizeDegrees 。瓦片的采样点数除以0级瓦片的经度范围。首先检查定地理范围 是否包含在某个更高精度地形访问器的范围内，如果存在，则递归调用更高精度地形访问器的函数，获取地形瓦片。实际是通过高程瓦片服务获取对应的瓦片TerrainTile ，然后调用瓦片TerrainTile 的TerrainTileGetElevationAt(latitude, longitude);

三、TerrainTileService类

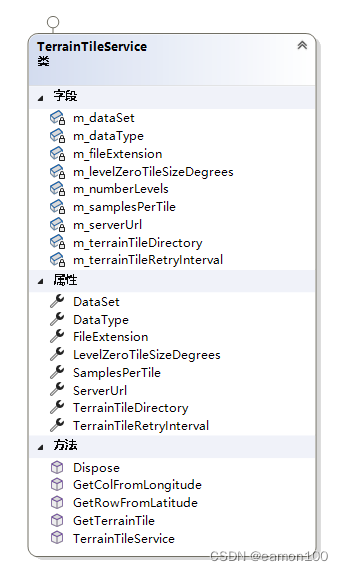

TerrainTileService负责读取和管理高程瓦片数据。主要功能是根据经纬度和每度采样点数，构造一个高程瓦片对象。类图如下所示：

主要变量：

		string m_serverUrl;
		string m_dataSet;
		double m_levelZeroTileSizeDegrees;
		int m_samplesPerTile;
		int m_numberLevels;
		string m_fileExtension;
		string m_terrainTileDirectory;
		TimeSpan m_terrainTileRetryInterval;
		string m_dataType;

主要函数：

public static int GetColFromLongitude(double longitude, double tileSize)
{
return (int)System.Math.Floor((System.Math.Abs(-180.0 - longitude)%360)/tileSize);
}

public static int GetRowFromLatitude(double latitude, double tileSize)
{
	return (int)System.Math.Floor((System.Math.Abs(-90.0 - latitude)%180)/tileSize);
}

 TerrainTile GetTerrainTile(double latitude, double longitude, double samplesPerDegree)： 构造一个新的TerrainTile对象，其中samplesPerDegree决定了瓦片的层级。从最高层级开始往下，直到找到满足精度要求的层级。

四、TerrainTile 类

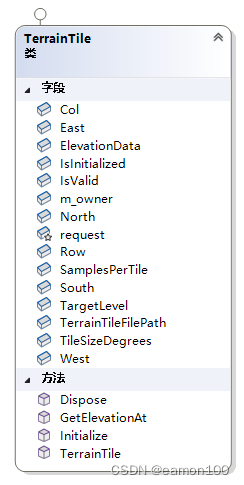

TerrainTile 对应一个高程瓦片。类图如下所示：

主要属性：

protected TerrainDownloadRequest request; 为一个下载请求，可以从网络上下载高程文件，目前使用的是直接通过http下载，下载路径为：（现在流行的是通过WMS服务提供下载）

download.Url = String.Format(CultureInfo.InvariantCulture,
"{0}?T={1}&L={2}&X={3}&Y={4}",
owner.ServerUrl,
owner.DataSet,
targetLevel, col, row);

public float GetElevationAt(double latitude, double longitude)：在瓦片数据中，通过插值计算给定经纬度的高程值。

public void Initialize() ：初始化瓦片的高程数据，如果文件不存在，通过request请求下载一个高程文件到缓存目录，然后读取缓存文件到ElevationData二维数组，行为经度，列为纬度。bil高程文件有两个格式，一种Int16 每个高程值2个字节短整形，一种是32位float类型。

for (int y = 0; y < SamplesPerTile; y++)
    for (int x = 0; x < SamplesPerTile; x++)
        ElevationData[x, y] = reader.ReadInt16();
