变压器等效电路参数计算

写在前面

本系列文章主要讲解变压器等效电路参数计算的相关知识，希望能帮助更多的同学认识和了解变压器。

若有相关问题，欢迎评论沟通，共同进步。(*^▽^*)

---

变压器在电气工业中无处不在。无论是输配电、重工业、仪器仪表、电动汽车还是消费电子产品，各种形状和大小的变压器都是系统中不可或缺的一部分。变压器有不同的类型：电力变压器将电力从一个电气系统转移到另一个不同电压水平的电气系统，互感器用于测量电压和电流，隔离变压器在两个电路之间以电隔离方式耦合信号，高压变压器用于产生千伏级或更高的电压，等等。变压器的等效电路参数决定了它的性能，因此成为其设计和开发的关键。

1. 变压器简介

决定变压器性能的因素有很多。电力变压器的等效阻抗会影响短路或故障水平。磁化电感决定了大型变压器中的浪涌电流，而漏电感在选择电力电子电路的开关频率方面起着决定性作用。寄生电容在高频变压器的工作中非常重要。变压器的行为主要由其等效集总电路参数来表征。因此，通过仿真提取变压器的等效电路参数对于设计过程而言是非常有价值的。

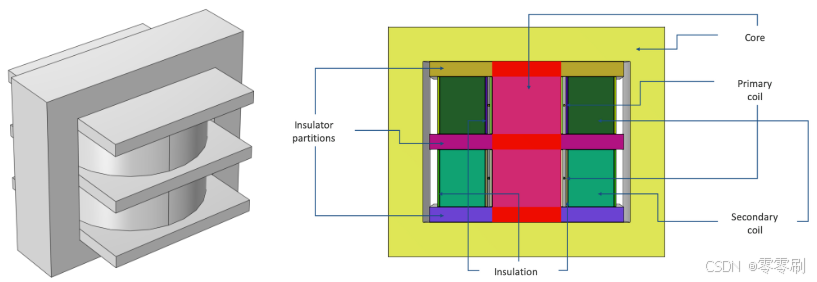

图 1 变压器几何模型和变压器的剖面图

接下来将以一个高频铁氧体磁芯变压器的示例，来说明如何计算等效电感和杂散电容值
