CANalyzer使用_00 概述

计划写一个专题，该专题主要介绍CANalyzer的使用，每次文档计划写一个点，自己不累，别人看着也不累，并且方便拓展。本文作为专题的开篇主要介绍下CANalyzer软件的背景，软件界面等信息。

1 软件介绍

CANalyzer是德国Vector公司开发的一款面向汽车电子及类似环境的通用软件分析工具，它可以帮助研发人员进行汽车电子常用总线相关的开发，测试，仿真，诊断，排故等。本人主要用CAN总线，所以后续主要以CAN总线来介绍CANalyzer的使用。

2 环境介绍

CANalyzer是软件，需要有硬件进行支持，并且如果使用其他协议库，要额外付费。也就是说，一套测试环境，需要买   硬件+CANalyzer+库，Vector公司的一款硬件设备可以支持多款软件，一款软件同样可以支持多款硬件，软硬件方面都做成了模块化，每种模块都要付钱。我的硬件设备是VN1630A，软件是CANalyzer，额外购买了CANopen协议栈，后续主要基于此做介绍。该公司买的产品的可以直接绑定到硬件上，也就是说，许可证跟着VN1630A走，别的同事在官网下了CANalyzer在他电脑可以直接用；也可以绑定到PC上，也就是说，只能你自己的PC可以用。我买的时候是直接绑定到硬件上了，其他同事用的时候也方便点。

3 软件界面

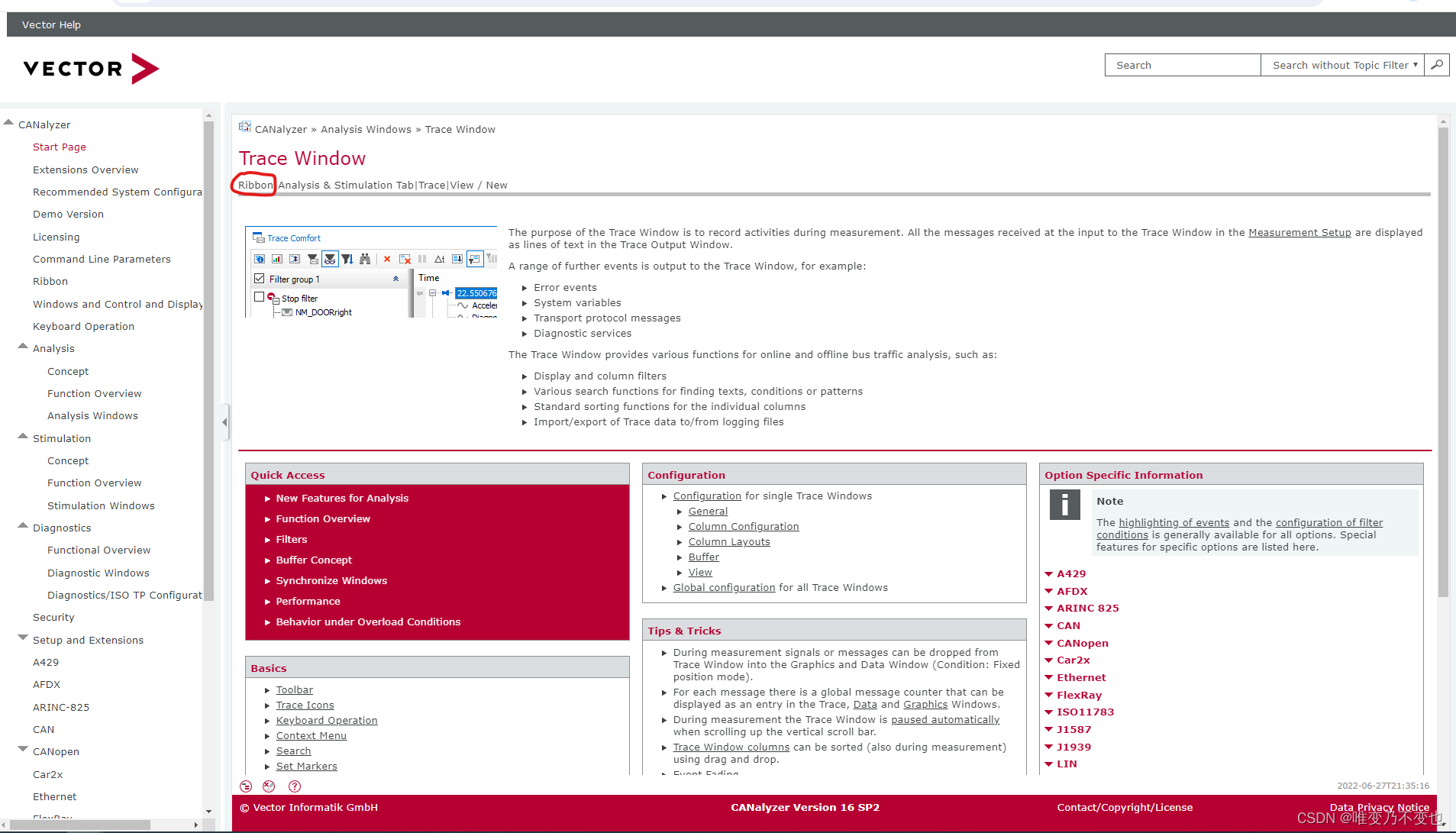

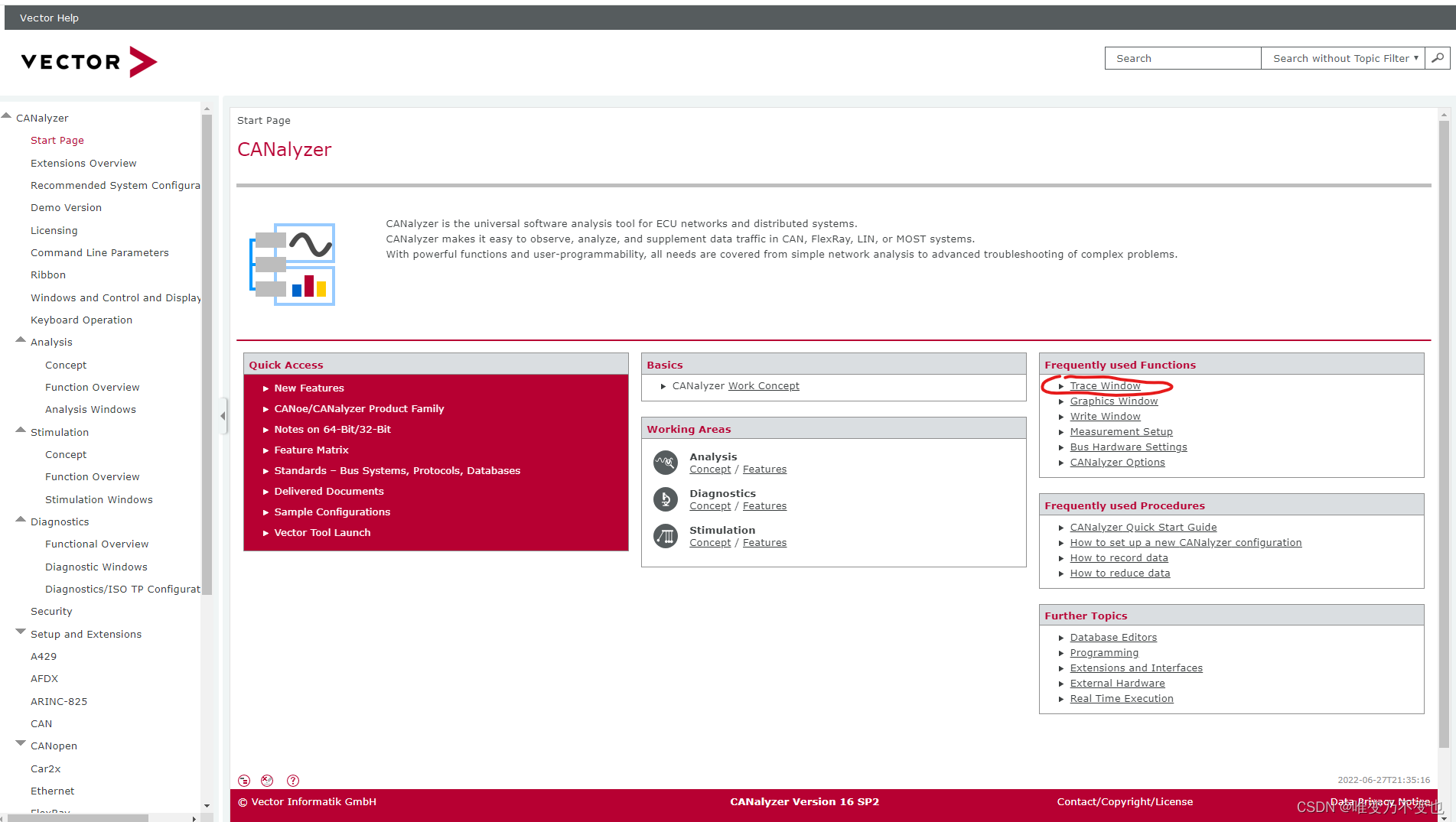

双击“CANalyzer”-单击"I accept"-许可证校验成功后软件会正常打开，否则提示许可证未通过的相关信息。熟悉软件使用少不了先了解界面每个控件的含义。单击“File”-单击“Help”-单击Document下的"help”,然后回弹出网页，该公司对于CANalyzer的资料。如下图所示，单击“Trace Window”,

单击"Ribbon"

弹出如下界面，该界面详细介绍了每个界面上的按钮的含义，可以通过单击File，Home等来切换每个主题下按钮的含义。
