DBC的概述

DBC（Database CAN）文件是由德国Vector公司发布的，用来描述CAN网络上所有ECU节点之间CAN通讯信息的数据的一种文件，包含了CAN总线中协议数据及其所代表的具体意义。

DBC在软件开发和软件测试两个方面起着至关重要的作用：

软件开发方面主要使用在Vector的Geny或Davinic Configuration协议栈配置工具来实现CAN通信栈的配置及代码生成，如果DBC的各种属性设置得当，可以简化不少手动配置及调整代码的工作。ETAS的ISOLAR工具、Mentor的CVI工具也支持导入DBC，但是对DBC属性参数的支持不太完善，只能识别一部分基础参数。

软件测试方面主要配合Vector的CANoe、CANalyzer、CANape等测试工具来实现节点仿真、报文解析等功能，此外，其它的一些工具如PCAN、周立功等等也支持导入DBC

---

一、开发环境

Vector公司提供的CANdb++编辑器。

二、环境配置

1.百度网盘

链接：https://pan.baidu.com/s/1kWe1KEn_ca8ecGzhuajG2w?pwd=sszt
提取码：sszt

2.CANdb++ Admin版本安装教程

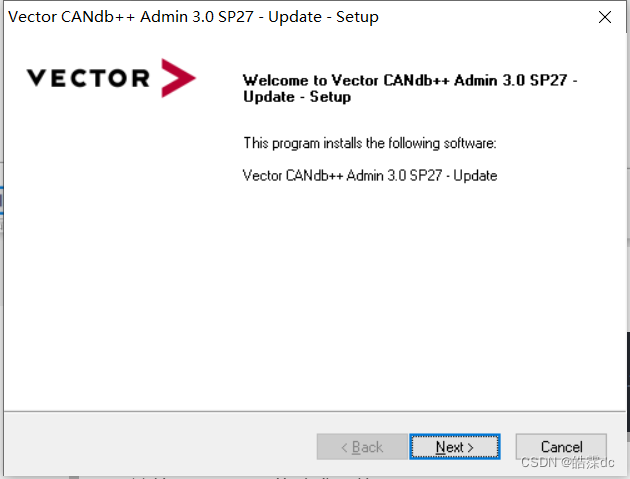

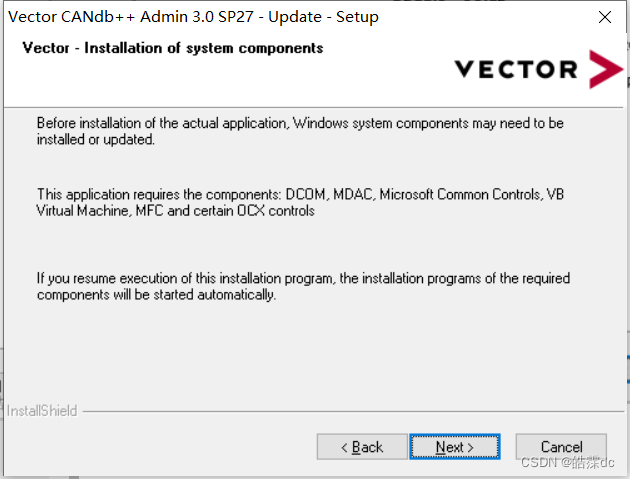

①双击弹出安装向导

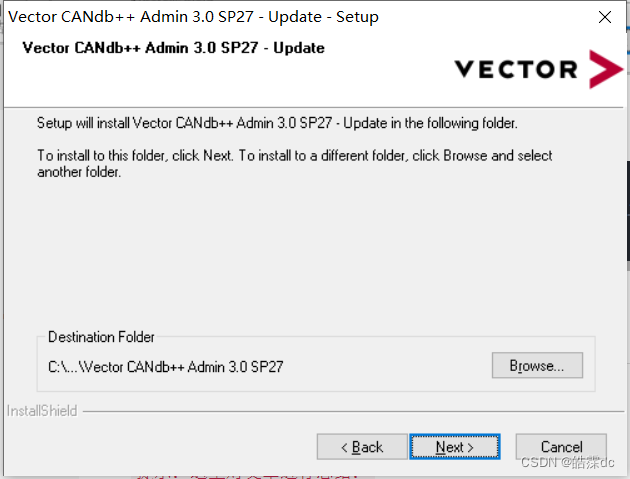

②修改安装目录[可选]

本人将软件安装至D盘，可放置C盘。

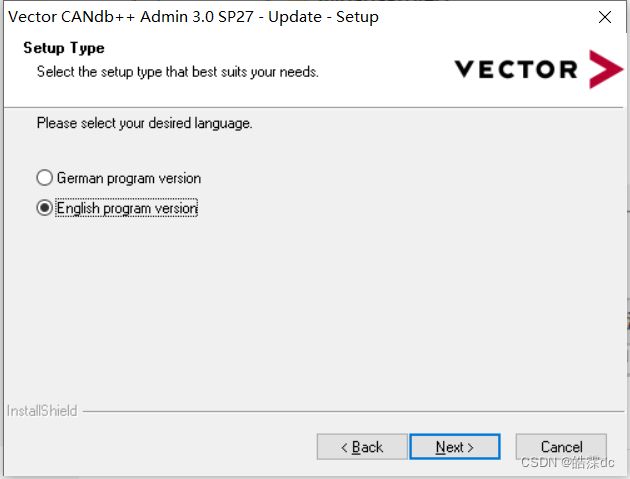

③选择英语环境

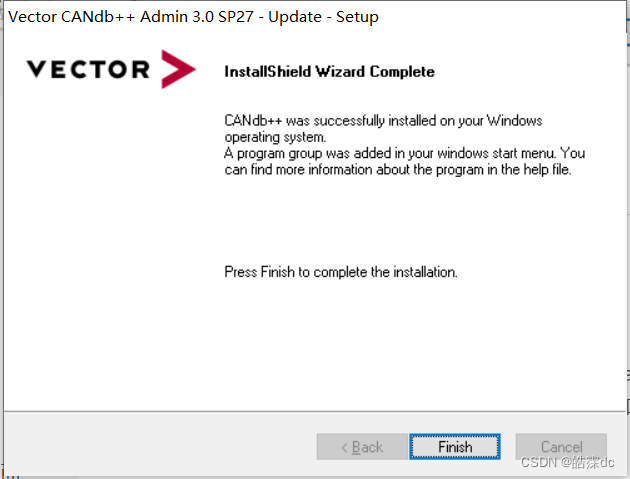

④安装完成

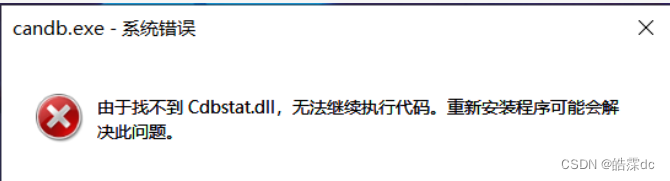

⑤双击打开报错

百度网盘链接：
链接：https://pan.baidu.com/s/15mNjX4vXzMoq1Ashjyo4Zg?pwd=pn6k
提取码：pn6k

i.下载后根据您系统的情况选择X86/X64，X86为32位电脑，X64为64位电脑。
ii.把Cdbstat.dll文件拷贝到对应目录
如果是32位文件C:\Windows\System32 (Windows XP,7,8,10)
如果是64位文件C:\Windows\SysWOW64

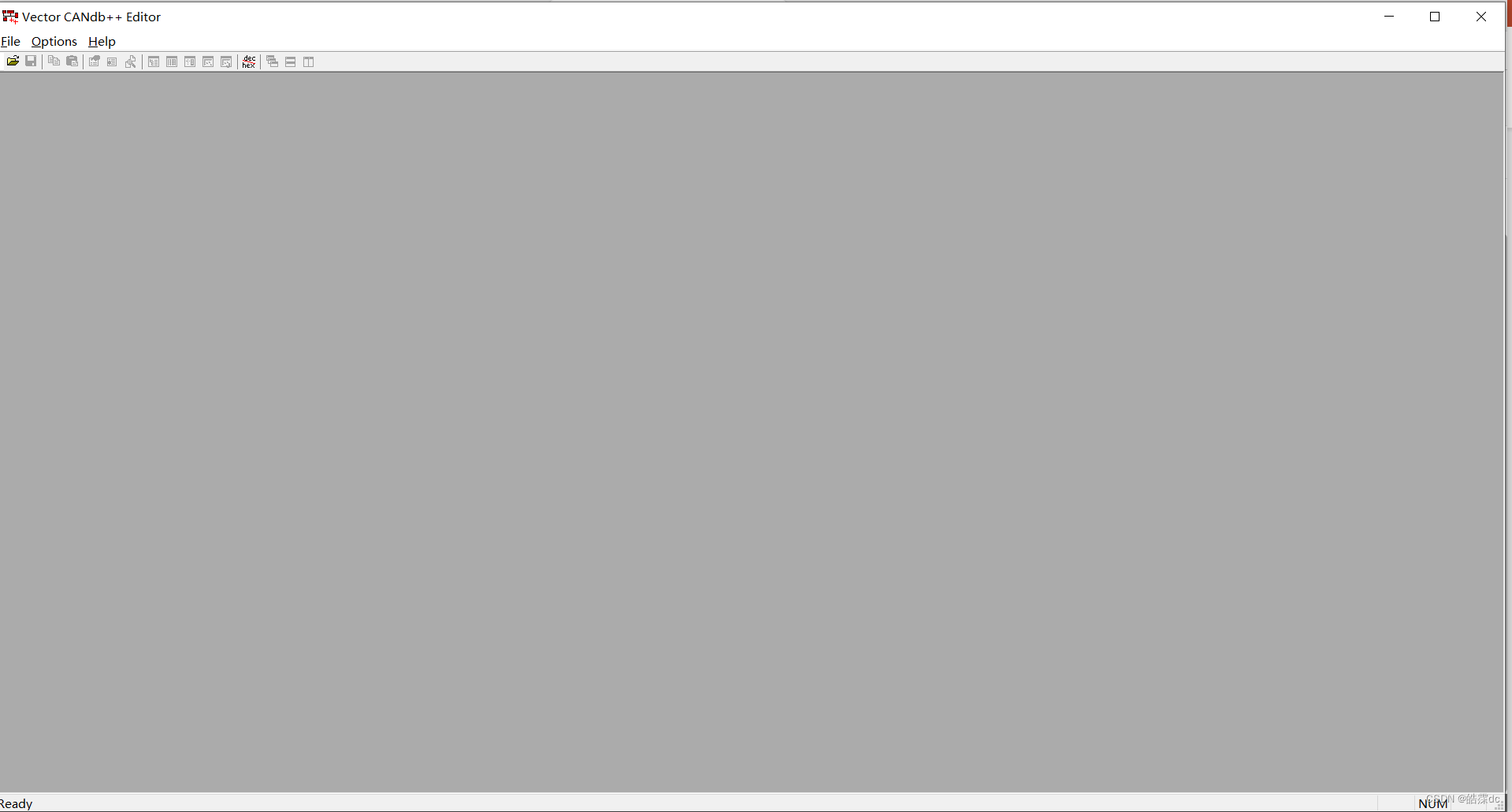

⑥CANdb++ 界面

双击开始菜单栏CANdb++，正常打开

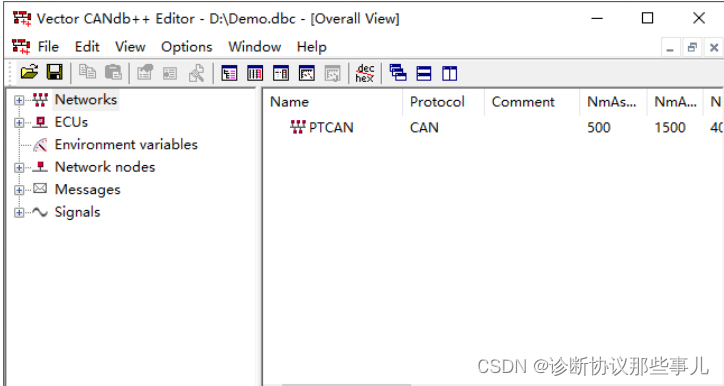

下图是用CANdb工具打开DBC文件后的窗口界面，左侧窗格含有一个树型导航目录，右侧窗格展示当前选中目标的详细内容：
Networks —— 网络
Network nodes —— 电子节点
Messages & Signals —— CAN信息

总结

以上就是Vector CANdb++编辑器的安装了，本文仅仅简单介绍了环境配置，后续我们会有更多dbc创建以及描述文件的介绍。如dbc中一些标准格式的说明：

标志	说明
SG_	说明这串符号是一个信号的说明
signal_name	信号的名称。在一个报文中信号名称必须唯一
multiplexer_indicator	“M”表示信号定义为Multiplexor Signal；“m”后跟一个数字，表示信号定义为Multiplexed Signal；“空格”将信号定义为普通的Signal
start_bit	说明信号的起始位置
signal_size	表示信号的长度，以位为单位，以十进制表示。在实际工作中常常需要转化为十六进制
byte_order	表示字节顺序。byte_order为1，说明字节顺序是Intel（小端）；byte_order为0，字节顺序是Motorola（大端）
value_type	表示值类型。+表示无符号；-表示有符号
(factor，offset)	表示精度（不能为0）和偏移量。该信号的原始值与物理值之间的转换，公式如下：物理值=原始值* factor（精度）+offset（偏移量）
[minimum,maximum]	表示最小值和最大值，定义了物理值的范围
unit	表示信号的单位
receiver	表示信号的接收者。接收者可以是一个节点，也可以是多个节点，节点名称必须在BU_中有定义。如果信号没有定义接收方，则必须在此处输入字符串“Vector__XXX”；信号发射者在报文定义中定义
