实验对象：数码管依次显示0-9。

理论学习：

数码管是一种半导体发光器件，其基本单位是发光二极管。按发光二极管单元连接方式可分为共阳极和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极（COM）的数码管，共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，反之就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极（COM）的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，反之不亮。

共阴数码管的引脚示意图：

显示原理：如果想点亮a断的LED，需要a引脚提供高电平，com口提供低电平。建议在COM引脚串联一个电阻用于分压限流。

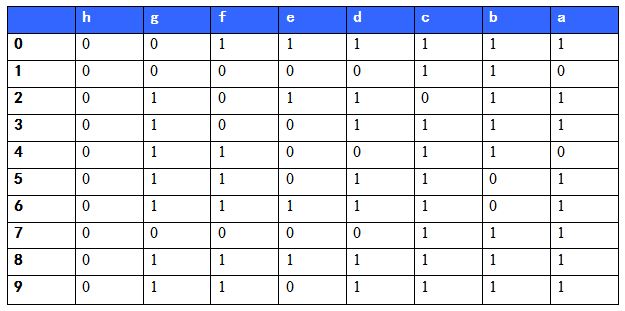

共阴数码管显示0-9时候的码值：

程序代码：

#include <Arduino.h>

#define SEG_a 2				//IO命名
#define SEG_b 3
#define SEG_c 4
#define SEG_d 5
#define SEG_e 6
#define SEG_f 7
#define SEG_g 8
#define SEG_h 9

//
