早就入手了SBS-3,但是一直放在家里闲睡,没有时间折腾,刚好放假决定好好玩一玩了。
简单介绍一下,SBS-3是Kinetic公司发布和第三代小型ADS-B地面接收机,采用1090ES数
据链,具备ADS-B报文及MODE-S报文接收能力。此小型地面接收机配合BaseStation软件,
即可实现对区域内安装有ADS-B 发射机的航空器进行监视了。除了BaseStation软件外,支
持SBS-3的ADS-B软件还有PlanPlotter、Adsb-scope、AdsbPlotter等。
下面上图了:
正面照:
设备的下面是一排信号灯,用来指示设备的运行状态及数据接收的状态,当然具体信号灯的意
义 下一节我们再详述了。
设备背面主要是信号的输入及数据输出端口了,具体来说是具有一路天线输出口,一路SDR信号,
一个RJ45网口,用来进行数据输出,数据输出时采用TCP协议。一个MINI USB口,用于供电
及数据传输。所以注意了,这款设备有两种数据输出方式:USB及RJ45。采用USB传输时,
USB与电脑相连接,在传输数据的同时对设备进行供电;在采用RJ45时,采用网线与电脑相
连接,同时还得用USB对设备进行供电,供电时使用一般的手机充电头即可,当然对充电头
的电流输出也是有要求的了,下一节我们再详解。

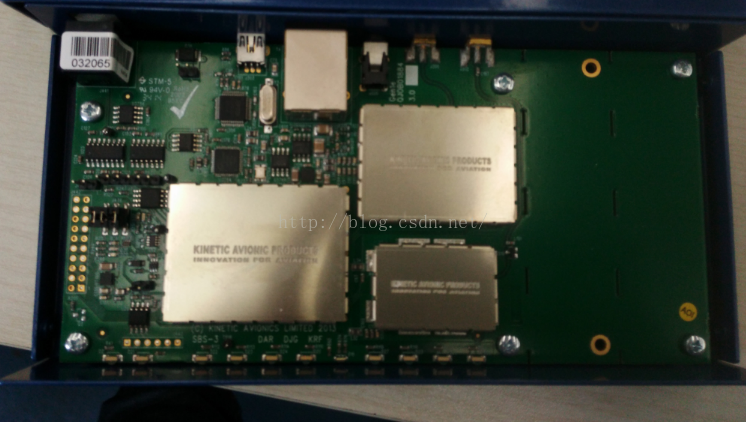

内部主板照片:
内容关键的IC都加装的保持罩,遮挡了芯片的具体型号了,等有时间拿到实验室备了工具拆了
它。到时再给大家一一介绍。

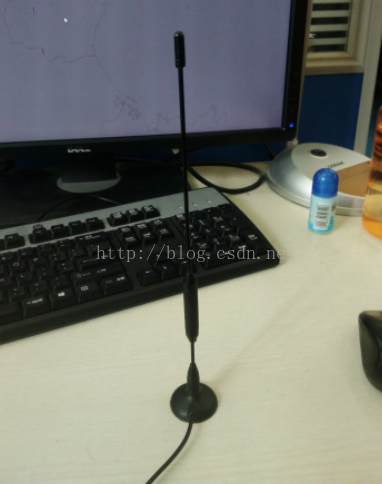

天线图
SBS-3原配的天线约高20公分,整体长度可能不足三米,这种长度天线自然无法架设到房顶了,
这对设备的应用范围会产生制约,因而在实际应用场合可能需要再另配更长更专业的天线了。

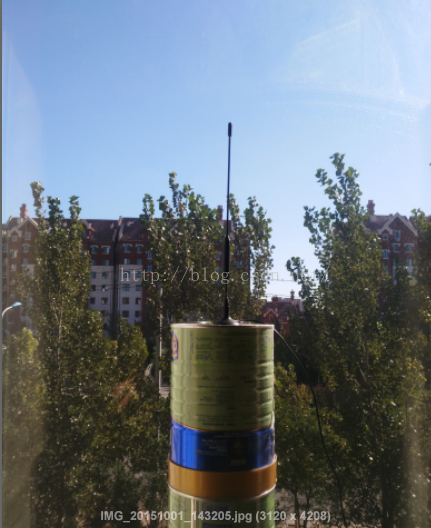

天线架设图
将天线简单的架设在了自家窗台上,天线底下那是奶粉罐了。

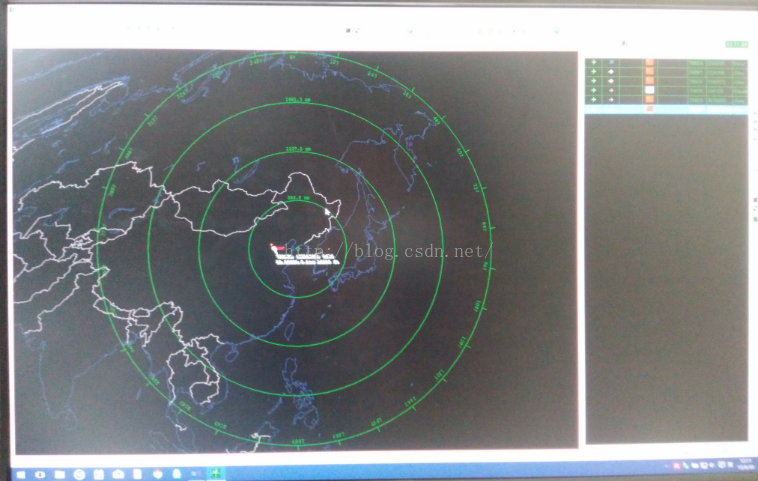

整体显示效果:
BaseStation软件的整体显示效果如下图。软件的界面风格来自90年代,看起来比较粗糙了,目标的显示效果
、标牌显示样式都不太好看就是了。软件上面是工具栏,提供了常用的操作图标,左侧是监视显示区域,右
侧是目标显示列表,会显示所能监视到的航班基本信息。
自夸一下,这款软件功能比较齐全,对设备个具有完善的支持,包括对设备的在线配置、状态监控等。但是软
件已长时间不更新,整体设计停留在90年代,用户体验比较粗糙,比起我开发的ADSB显示终端来说,还是差
了一些的^_^。
设备还在摸索中,会有后续的。qq 1467649941
