matlab simulink中selector的使用
1、selector简介
用于处理多个信号的输入输出顺序与选择
2、用途
1）多选一；
2）多选多；
3）调整输入信号顺序；
3、使用方法

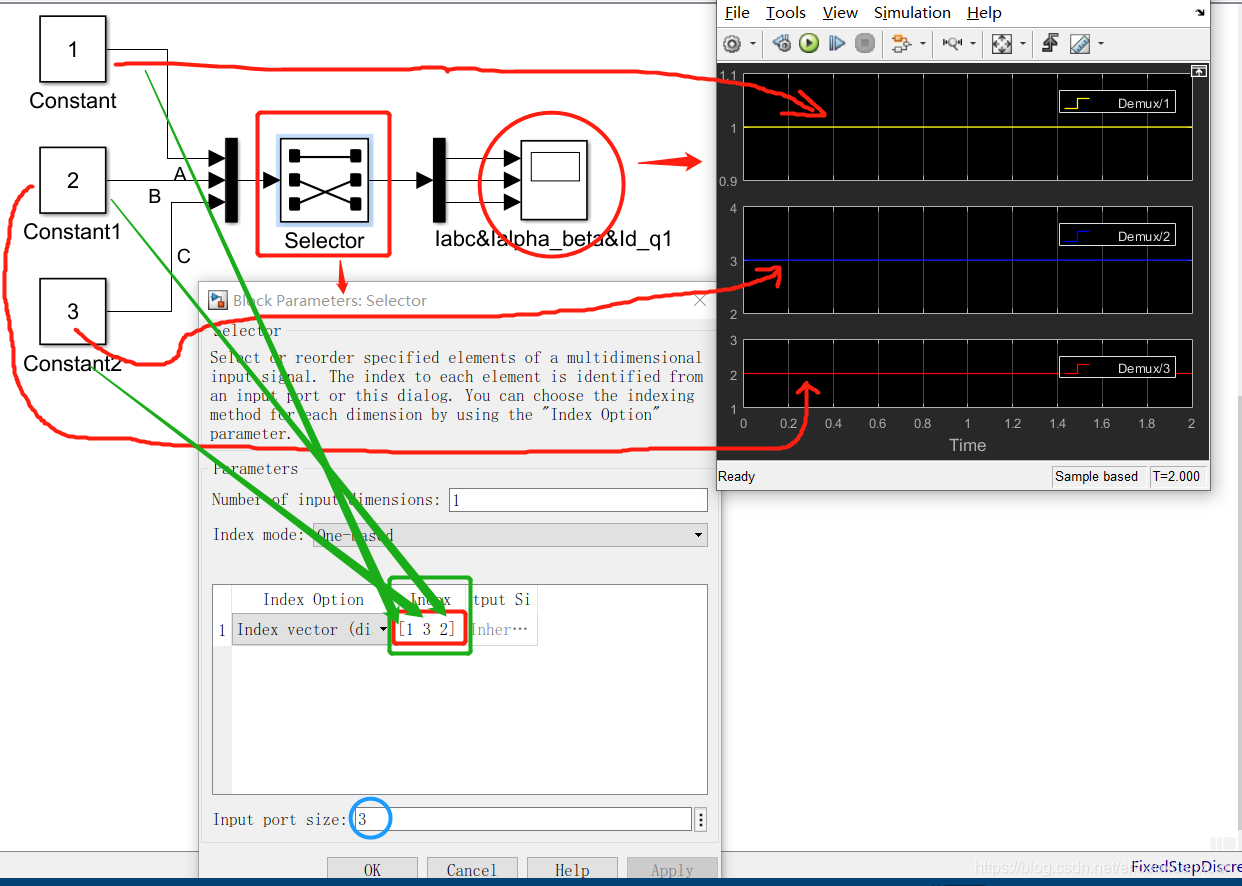

如图例子：
- 加入三个常量分别为1，2，3
- 使用mux集总三路信号；
- 输入selector，设置selector
Number of input dimensions:1(输入的向量维度为1)
Index mode : One-based 信号序号从1开始
Index option:index vector (dialog)
Index [1 3 2] 调换2和3的顺序 ，如果只要一个信号如第一个，可以设置index：1
Input port size :3 输入信号的个数 - 多个信号使用demux分解，接入到多输入的scope,观察信号确实改变顺序
如果是一路信号，就不需要demux直接接scope观察
4、多维向量处理，与一维类似

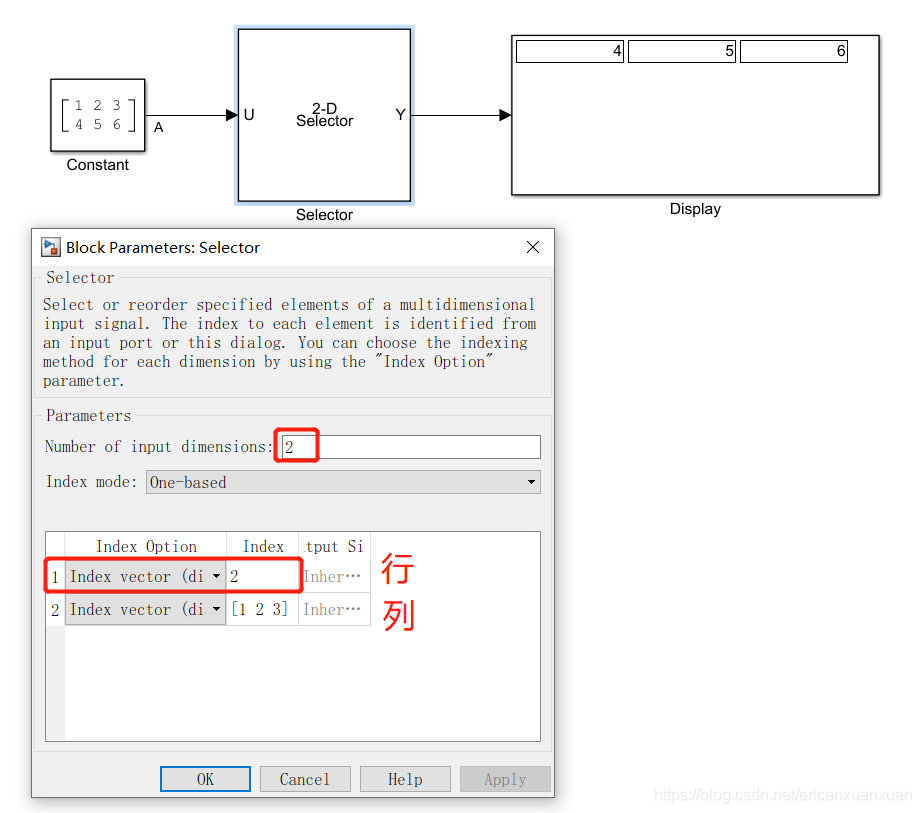

4-1、选择信号：

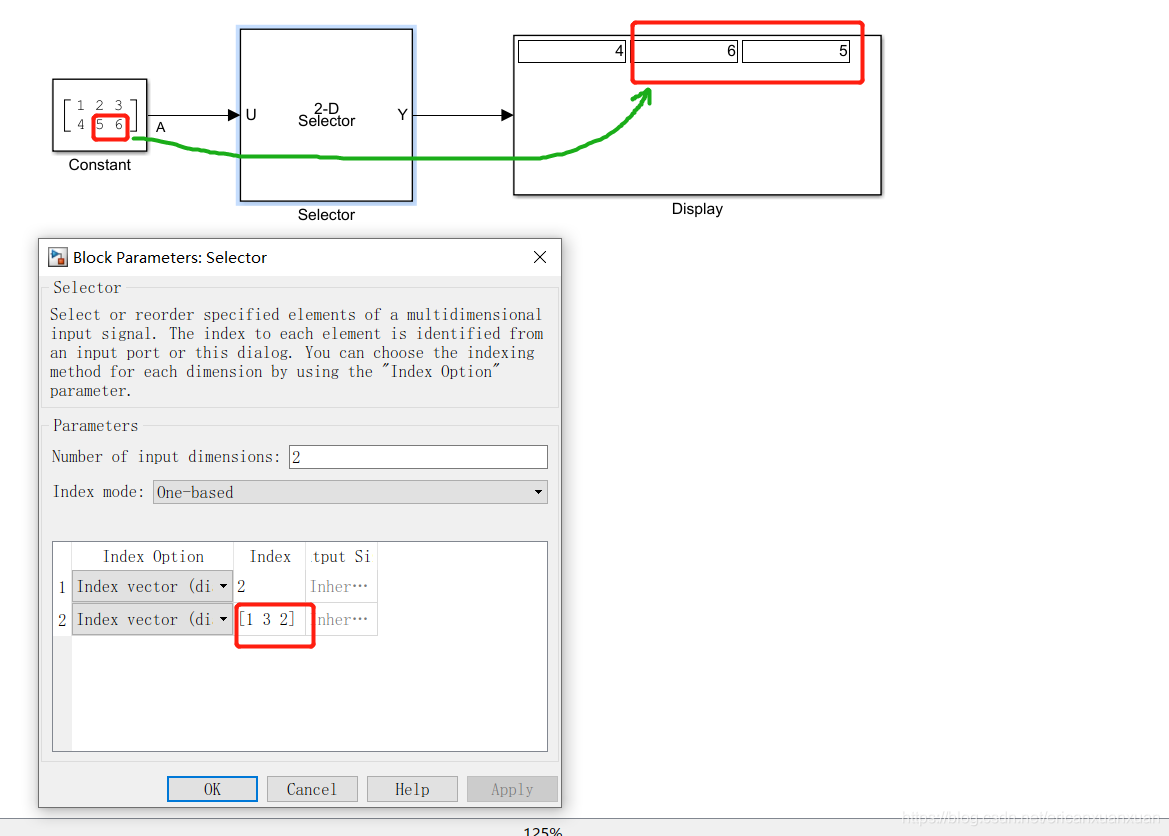

4-2、改变信号顺序
