为了搭建F_16的相关模型,在学习使用simulink的过程中。对demux与bus selector这两个模块进项了使用,但是在使用刚开始不熟悉,现在便将使用过程存在的问题陈列如下:

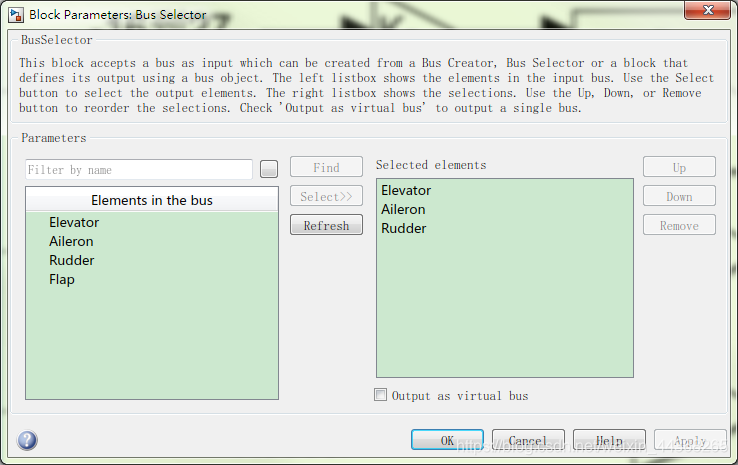

此模块在使用时必须先连接输入端,才会出现如下所示的Elements in the bus,否则Elements in the bus将会是一片空白(就因为这个简单的问题害我想了好几天,然后才发现这个模块的用法)。

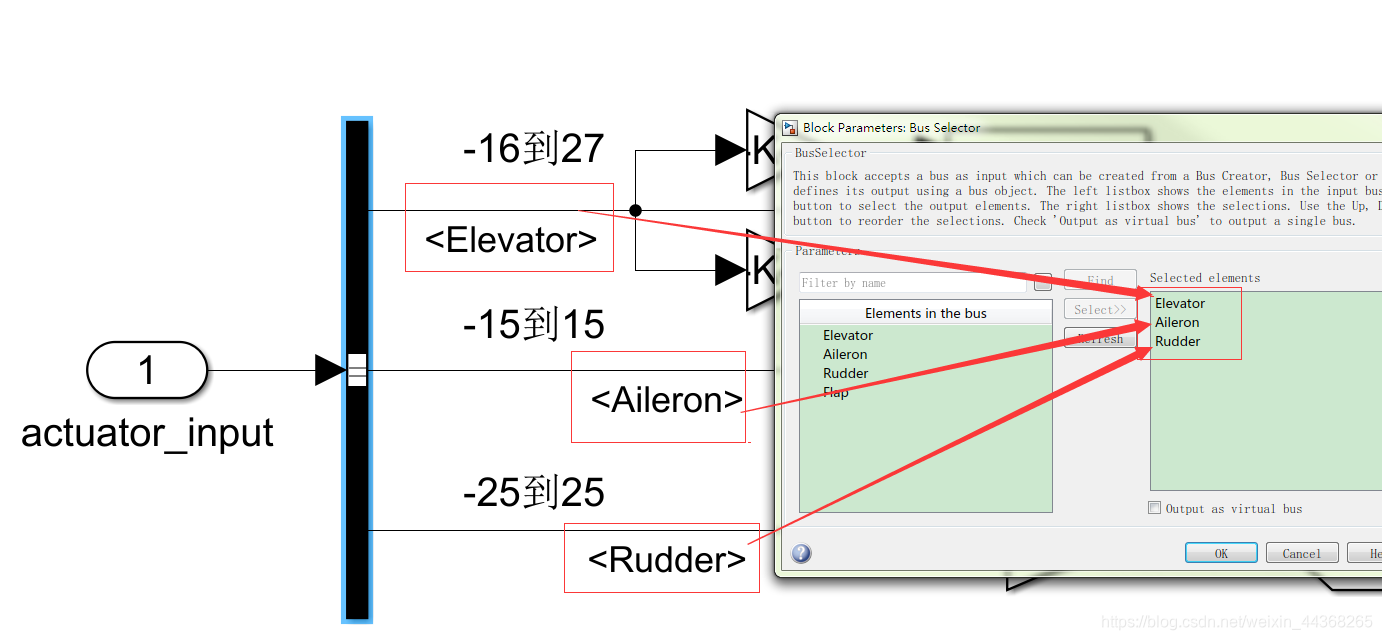

对照自己所需要的元素,对Selected elements中的元素进行选择(Select),删除(Remove),上下交换顺序(Up Down)等操作,在此处需要注意的是选择的顺序就是输出端的顺序,在输出端上的标签是自动生成的。
下面我们说说demux这个部分:
该部分的使用就比较简单,该组件是按照顺序输出,并且输出的个数需要自己进行改变,默认值是2;
如果按照自己的更改,下来将会变换成:
注意此处输出上的标签(如图上的p,q,r)需要自己更改,此时输入中元素的个数与输出线路是相等的;
为了深入探究,我进行了小范围的测试,当‘输出个数<输入个数’时便会自动分组:
当‘输出个数>输入个数’时便会报错,如下所示:
在此将demux与bus selector进行简单的比较使用,望能帮助到跟我一样的人。
