OLED屏幕的连接方式 优缺点

OLED屏幕的连接方式（使用连接座子或直接焊接）各有优缺点，具体选择需根据应用场景、生产需求及维护成本综合考虑。以下是详细对比：

---

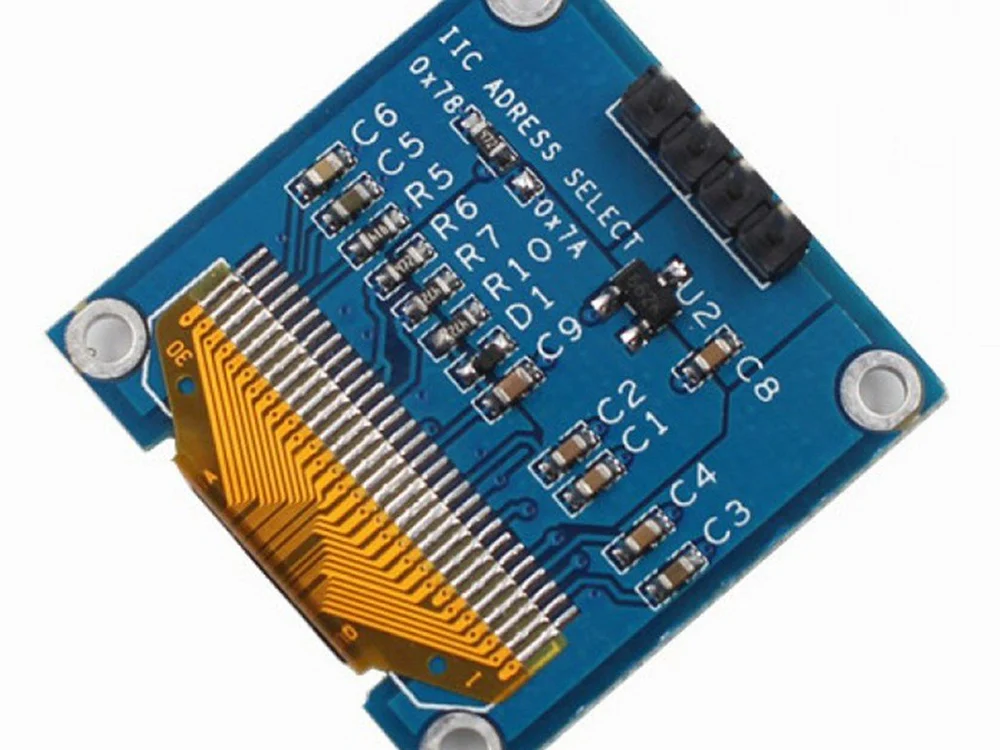

​1. 使用连接座子（如FPC插座、ZIF连接器）​​

​优点：​​

• ​可维护性高​
  方便拆卸更换，适合需要频繁维修或升级的设备（如手机、可穿戴设备）。
• ​组装便捷​
  省去焊接步骤，适合批量生产，提高效率并降低人工成本。
• ​避免热损伤​
  OLED对高温敏感，焊接可能损坏屏幕，连接座子无此风险。
• ​兼容性灵活​
  可适配不同型号的OLED模块，适合原型开发或测试阶段。

​缺点：​​

• ​成本较高​
  连接座子本身和配套的FPC软排线会增加物料成本。
• ​占用空间​
  座子需要额外的PCB面积，可能影响紧凑型设计。
• ​可靠性风险​
  长期使用可能出现接触不良（如氧化、震动导致松动）。
• ​信号干扰​
  长排线可能引入噪声，高频或高精度信号传输时需优化设计。

---

​2. 直接焊接（如焊盘或引脚焊接）​​

​优点：​​

• ​成本低​
  省去连接器费用，适合成本敏感的大规模生产。
• ​可靠性强​
  焊接后连接稳固，抗震动、氧化性能好，适合工业设备等严苛环境。
• ​空间节省​
  无需座子，PCB布局更紧凑，适合超薄或微型设备。
• ​信号质量佳​
  减少接触阻抗，适合高速或高精度信号传输（如高刷新率OLED）。

​缺点：​​

• ​维修困难​
  损坏后需解焊，可能损伤PCB或屏幕，返工成本高。
• ​生产复杂度​
  需精密焊接工艺（如热风枪或回流焊），良率受工人技能影响。
• ​热损伤风险​
  高温焊接可能损坏OLED或周边元件，需严格控制温度和时间。

---

​3. 应用场景建议​

• ​选连接座子​：
  消费电子产品（如智能手表）、原型开发、小批量生产、维修便利性优先的场景。
• ​选直接焊接​：
  高可靠性需求（如车载、医疗设备）、超薄设计、成本敏感的大批量生产。

---

​4. 其他注意事项​

• ​工艺要求​：
  直接焊接需选用低温焊锡（如Sn-Bi）并控制焊接时间，避免OLED受损。
• ​测试策略​：
  使用座子时建议增加接触阻抗测试，焊接后需进行功能老化测试。
• ​混合方案​：
  部分设计在开发阶段用座子，量产时改为焊接以平衡成本与灵活性。

根据具体需求权衡维护便利性、成本、空间及可靠性，可优化选择最佳连接方式。
