数字电路硬件设计系列(十四)之V-by-One电路设计


1 简介

V-by-One(Video by One) 是由日本赛恩电子公司(THine Electornics)开发的适用于平板显示器的信号传输接口标准,也是专门面向图像传输开发出的数字接口标准。V-by-One通信方式是为了替代LVDS,这种通信方式的主要特点是低功耗高传输速率(数据传输的速度高达4Gbps,有效数据量达3.2Gbps)。

V-by-One(Video by One) 采用CDR方式(Clock Data Recovery,时钟数据恢复)进行高速串行数据传输,这种通信的方式可以从根本上解决传输线时滞问题,并且数据传输时无需时钟传输线,所有具有很强的EMI抑制能力。

2 信号传输方案

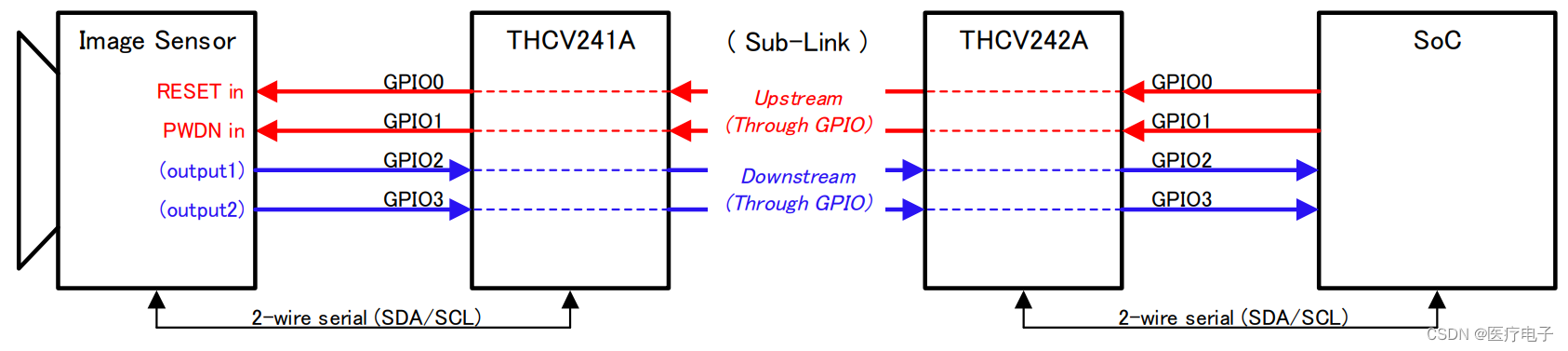

V-by-One采用的方案是THCV241ATHCV242A。整个系统可以划分为三个部分:图像采集系统(Image Sensor)图像输出发送器(THCV241A)图像数据接收器(THCV242A)图像处理系统(SoC)

3 数据发送器

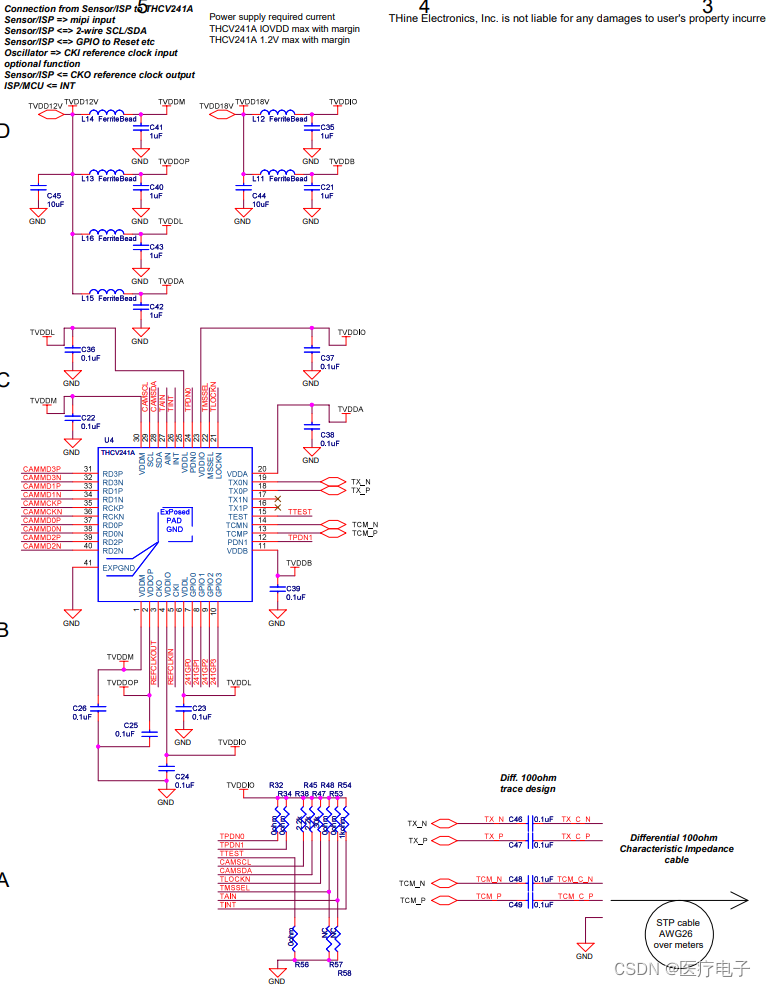

数据发送器采用的方案是THCV241AV-by-One发送器的电路设计如下:

THCV241A的引脚PIN序见下:

4 数据接收器

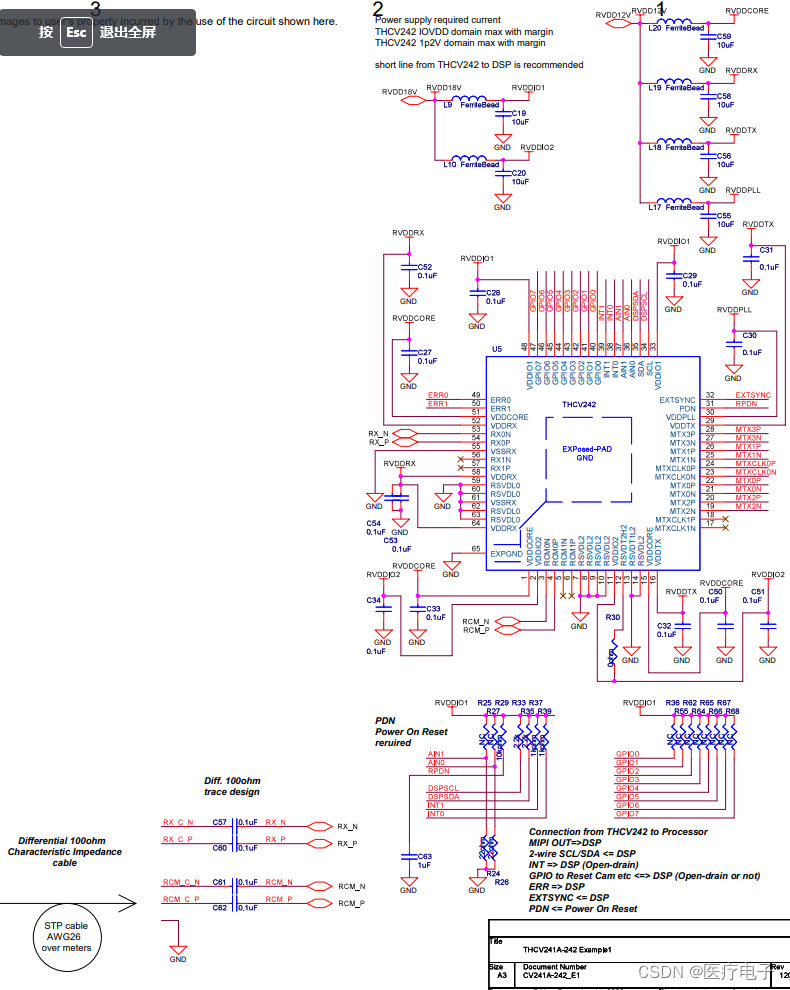

数据发送器采用的方案是THCV242AV-by-One发送器的电路设计如下:

THCV242A的引脚PIN序见下:

5 V-by-One与LVDS区别

对比项

LVDS信号

V-by-One信号

编码方式

VDS信号不需要编码

VBO采用8B/10B编码,与其它高速串列如PCIExpress、USB3.0更好的兼容。将8Bit数据转换为10Bit数据可以有效的解决直流平衡。

传输速率

处理1080P的30bit色彩以及240Hz刷新频率的信号,LVDS需要48对信号线

处理1080P的30bit色彩以及240Hz刷新频率的讯号,V-by-One只需要8对信号线。有效的降低线材成本,节省PCB空间。

耦合方式

LVDS信号直流耦合,直流耦合为信号提供直接的连接通路,因此信号的所有分量(AC&DC)都会被传输到接收端。

V-by-One采用交流耦合,交流耦合则在信号发送端和接收端之间串接一个电容,这样信号的DC分量就被隔离,截止频率取决于耦合电容的大小,信号的低频AC分量也会受阻大为衰减,但高频信号的AC分量仍能很好的通过。所以高速串行信号一般采用AC耦合方式。
