看看原理图(GBA-SP)(TODO)

https://dragaosemchama.com/wp-content/uploads/2015/02/GBA-service-Manual.pdf

https://raw.githubusercontent.com/Gekkio/gb-schematics/master/AGS-CPU-11/schematic/AGS-CPU-11.pdf

https://www.retrosix.wiki/schematics-game-boy-advance

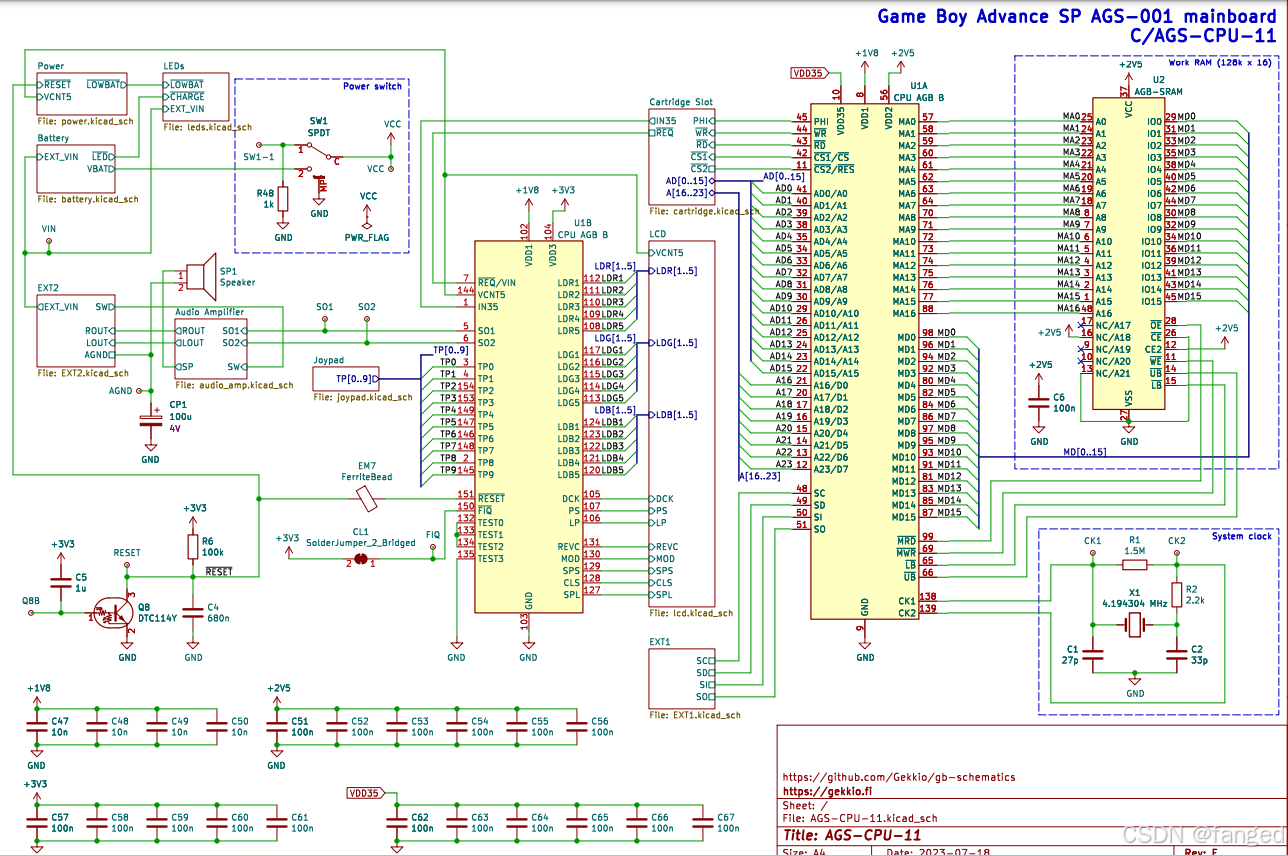

这个是GBA SP的主图

中间的芯片就是ARM7TDMI,另外据说还集成了一颗8位芯片。主频是16.78 MHz。最右边的就是工作内存,WRAM,32 KB + 96 KB。不过左边还有一颗ABG,不知道是不是就是传说中的8位芯片。

CPU是任天堂自研的。。。

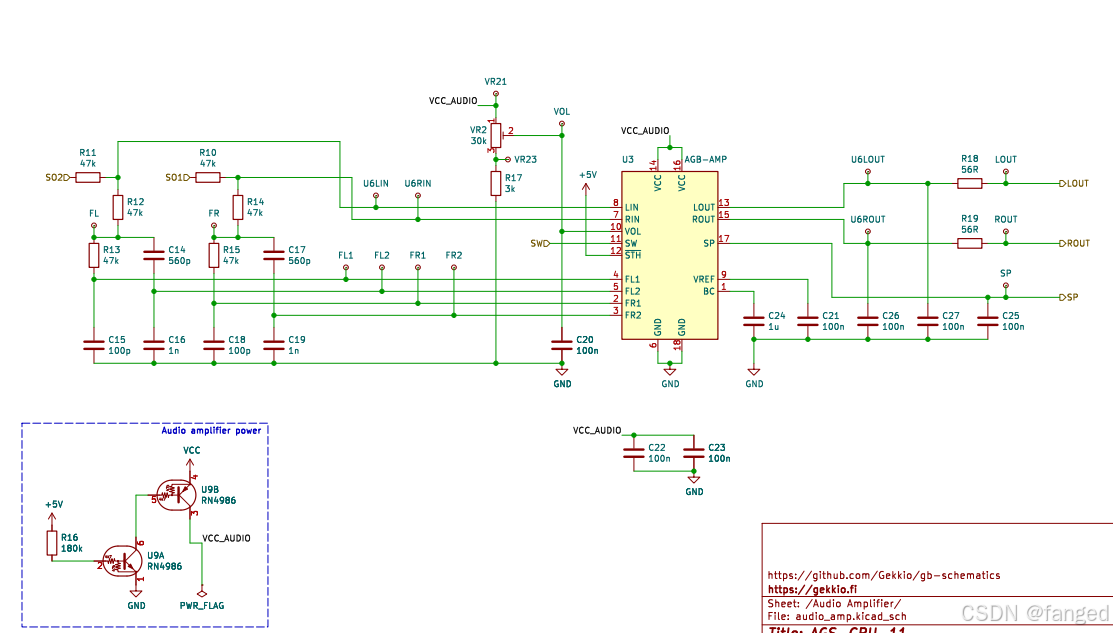

音频部分

IR3R60N Sharp,直接是CPU的S01D和S02D进来,进来的应该是数字信号。然后做成左右模拟输出。

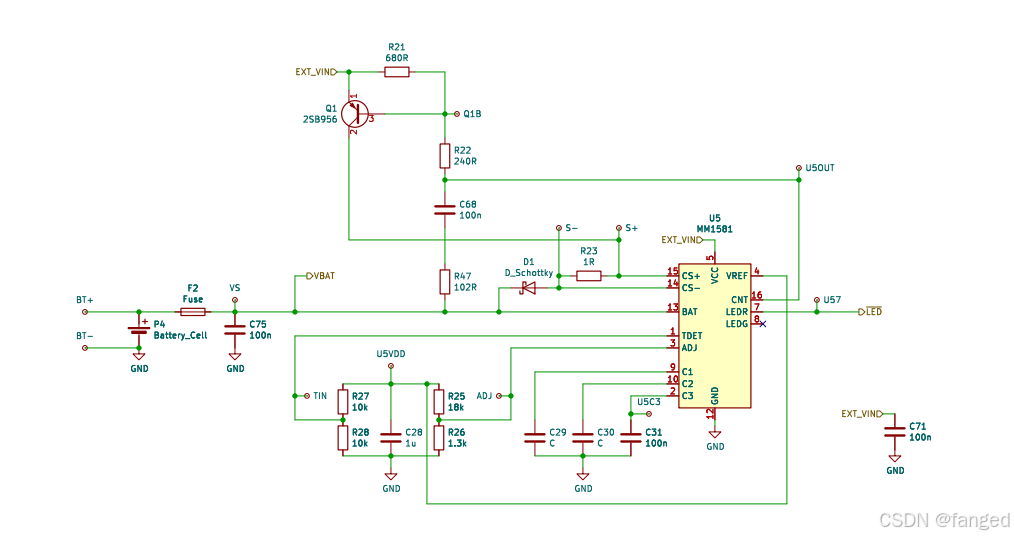

电池管理

MM1581A Mitsumi

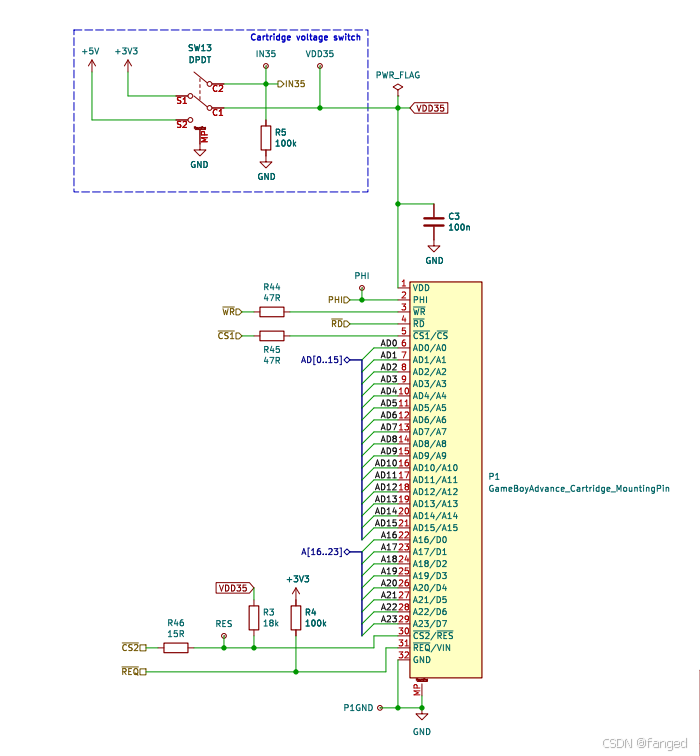

卡带槽

直接连在CPU上的。

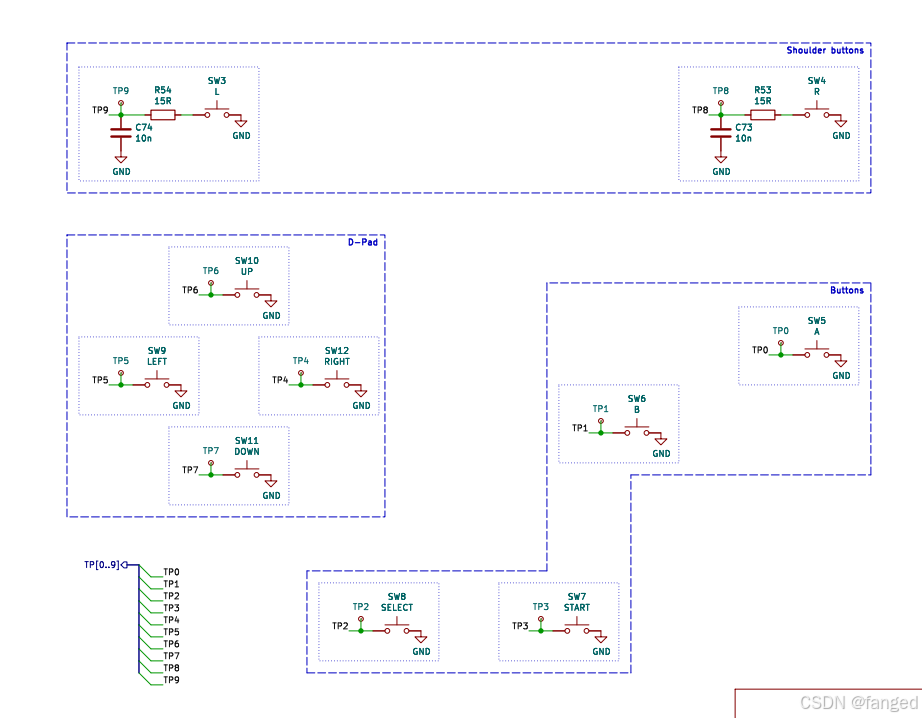

按键

直接就是触发式导通,没做太复杂的。

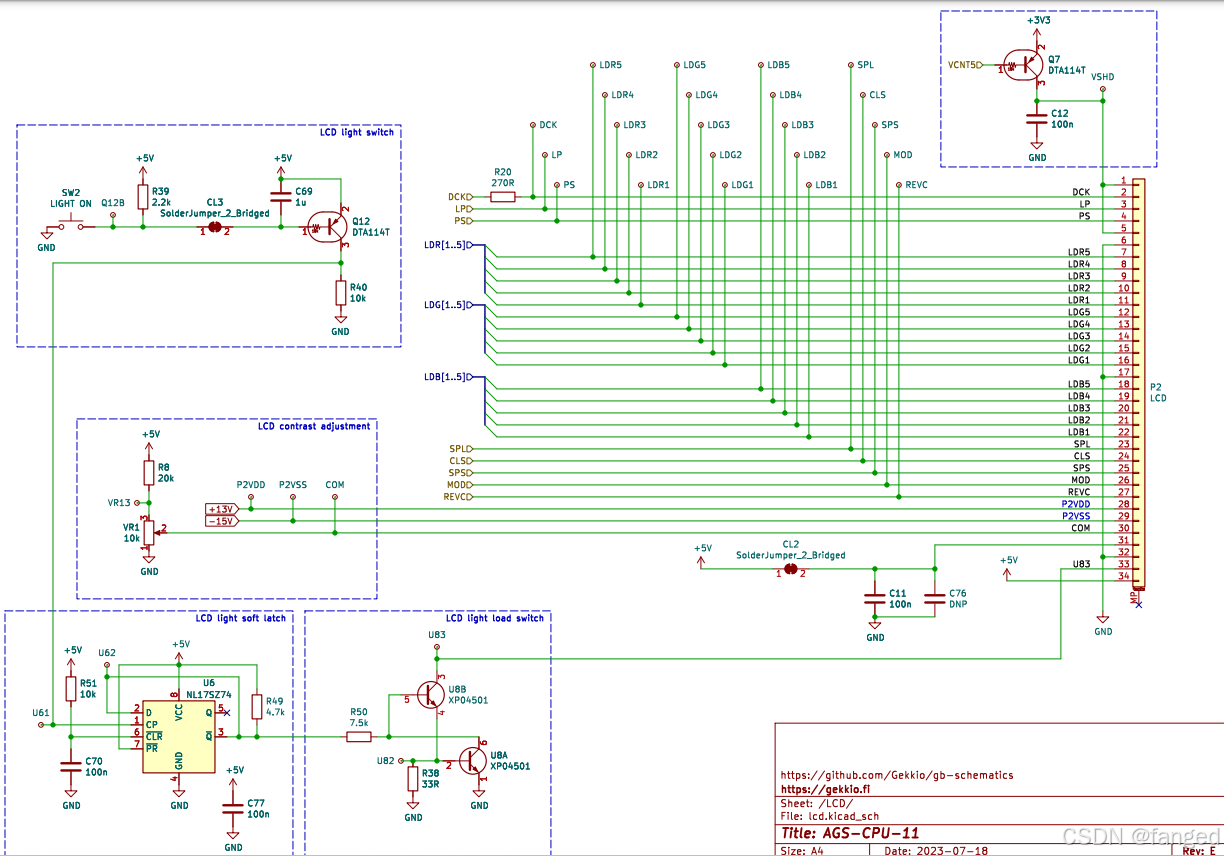

LCD



接了20多根线进来,基本上都是它家的私有协议。

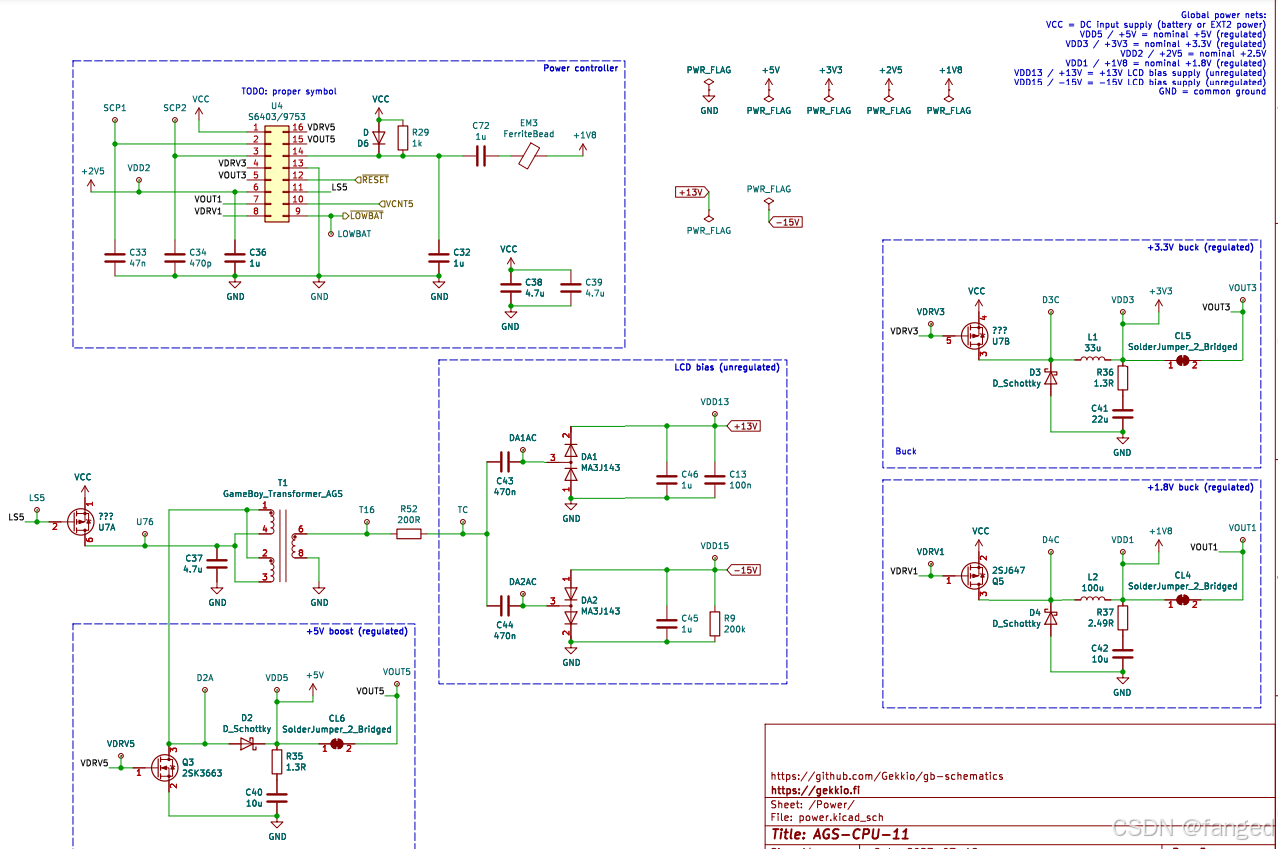

电源

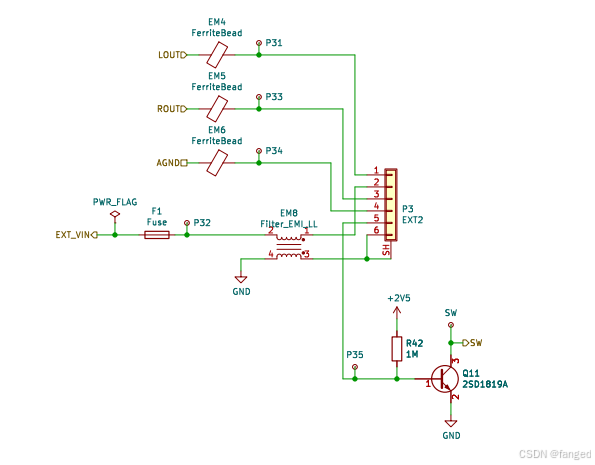

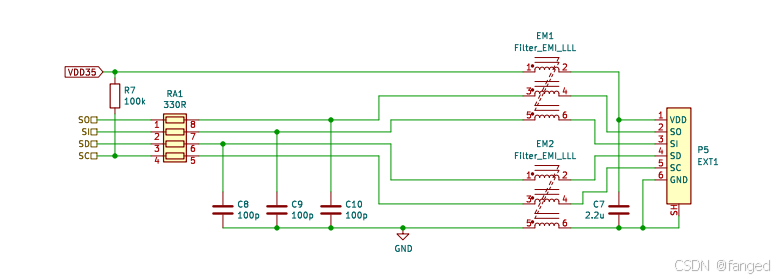

外部接口

GitHub - Zekfoo/AGZ: A circuit-level redesign of the Game Boy Advance, addressing many of the issues seen with the original GBA

GitHub - Gekkio/gb-schematics: Game Boy -related schematics

Game Boy Advance SP (AGS) - Game Boy hardware database
