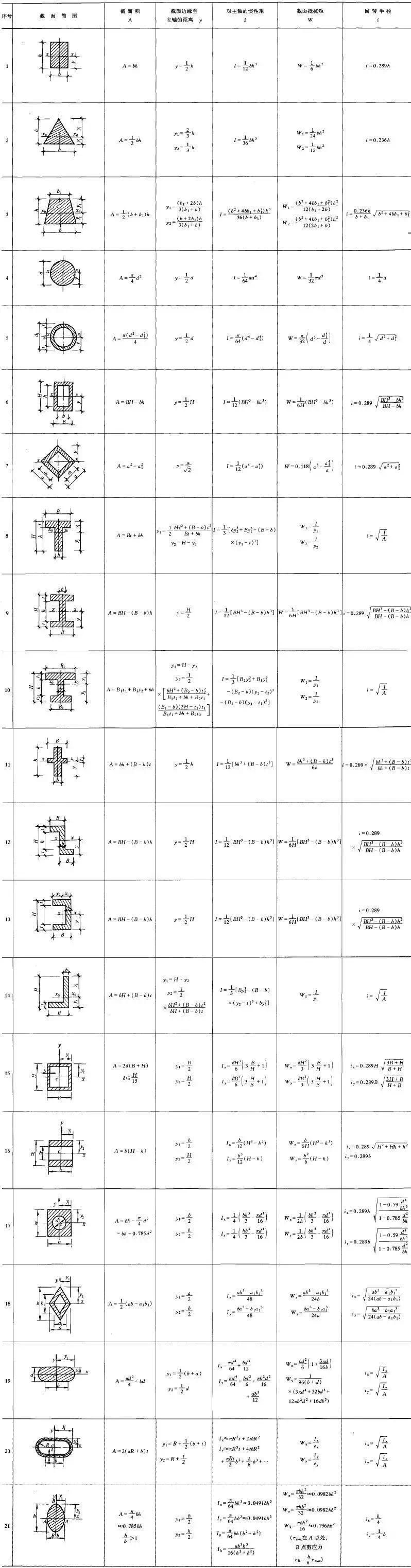

常用截面几何与力学特征表
注：
I 称为截面对主轴（形心轴）的截面惯性矩 (mm4)。基本计算公式如下：
W称为截面抵抗矩 (mm³)，它表示截面抵抗弯曲变形能力的大小，基本计算公式如下：
i 称截面回转半径 (mm)，其基本计算公式如下：
上列各式中，A为截面面积 (mm²)，y为截面边缘到主轴（形心轴）的距离 (mm)，I为对主轴（形心轴）的惯性矩。
上列各项几何及力学特征，主要用于验算构件截面的承载力和刚度。

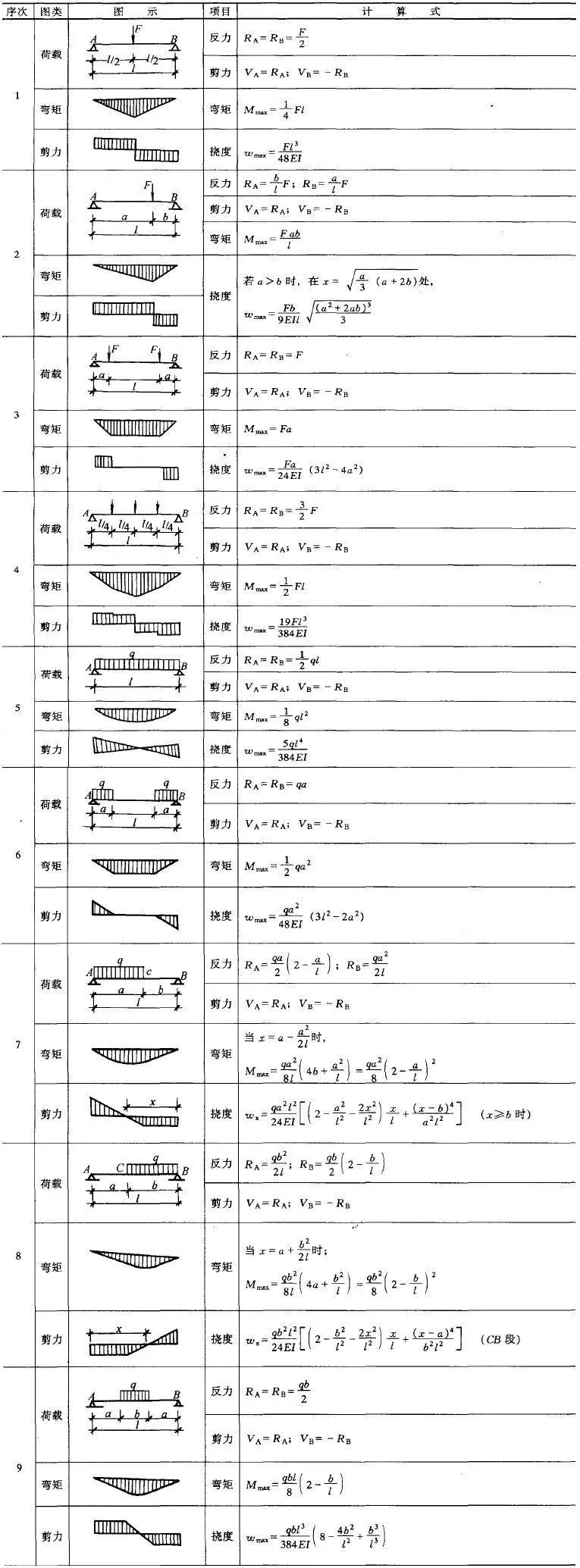

单跨梁的内力及变形表
1简支梁的反力、剪力、弯矩、挠度
2悬臂梁的反力、剪力、弯矩和挠度
