Linux Scsi子系统框架介绍

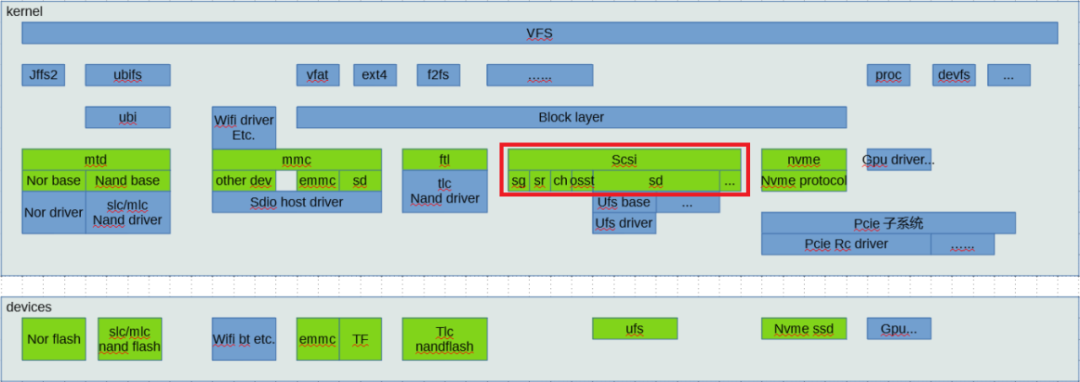

scsi是一套古老的协议，至今它还在一些硬件中存在和使用，例如基于sata协议的ssd硬盘，ufs器件等。因为scsi命令已经标准化，因此scsi子系统也成为了linux kernel众多子系统中的一份子。

这篇文章以抽象硬件模型，引申出linux scsi子系统的设计框架。

一、硬件建模

以下描述：

• 硬件层面的总线或者控制器，在文档里称之为总线或者控制器；硬件层面的设备在文档里称之为设备。

• 软件层面的总线，在文档里称之为bus，对应着structbus_type类型；软件层面的设备称之为device，对应着struce device类型。

linux内部的任何大的驱动子系统（例如mmc，scsi，pcie，usb等等）都是以硬件对象为基础设计的，包括

• 硬件各级设备的睡眠和唤醒顺序，决定了软件上的设备父子关系。例如sd，emmc先sleep，sdio才能sleep。

• 硬件上的连接关系决定了软件上扫描顺序。例如pcie现有rc虚拟bridge，再扫描一级总线上的各种外设，扫到了bridge才能再递归扫描下一级总线上的外设。

• 硬件总线上传输的信息的封装方式，决定了多级设备的驱动，各自处理的范围。例如ufs驱动负责upiu等等处理，scsi子系统负责scsi命令的处理。



因此了解linux scsi子系统前，需要先了解scsi硬件拓扑模型。



硬件模型：

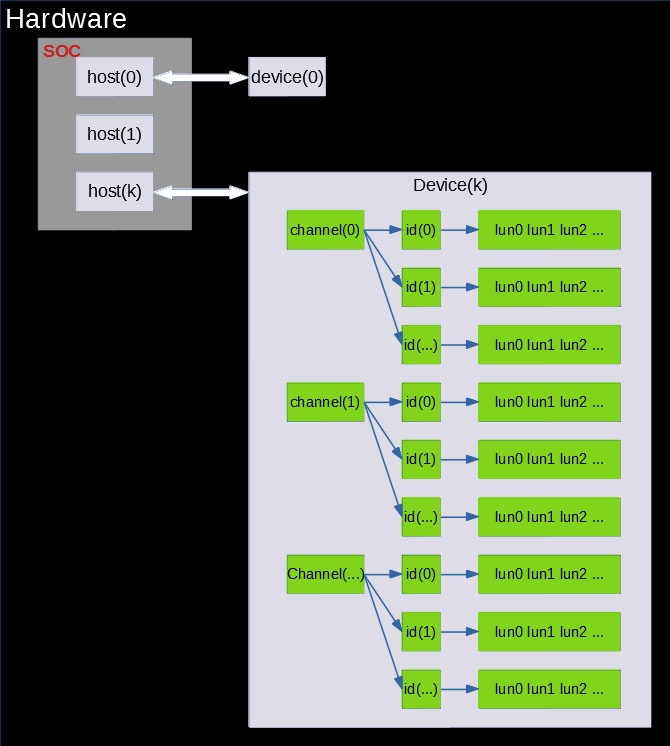

上面这张图是一个抽象的scsi子系统的硬件拓扑图。图上：

• soc芯片内部有host(0),host(1)...host(k)这些有scsi功能的控制器。

• 这些host分别连接着片外的scsi设备device(0)...device(k)外设。为了形象点，host(1)没有接任何scsi外设。

• 每个device内部有若干个channel，每个channel下面有若干个id，每个id下面有若干个lun。

• 这些lun就是可以接受scsi命令的实体，例如可以是硬盘，cdrom，磁带等等，也可以是一些可以接收特殊scsi命令的wlun。



下面分别详细介绍：

1. Host(0-k)

• 表示可以发送和接收scsi命令的控制器。图示中的host(0)，host(1)是一个示意图，框图以描述host(k)为主

• 一个控制器对应一个外设；也可以不接任何外设。



注意：需要说明的是，现实硬件里看不到任何纯scsi控制器；例如ufs的scsi命令是ufs控制器通过upiu传送和接收的，upiu是在mipi总线上传送的物理信息，而scsi则是cmd upiu中的字段。再例如usb U盘，也是类似情况。

因此这里的host(0),host(1)...host(k)是一个控制器抽象描述，真实的控制器可以是ufs、usb上接着的硬盘控制器(这个应该画在soc外面)或者pcie上挂着的硬盘控制器(这个也应该画在soc外面)。

2. device(0-k)

图示中，例子device(0)是连接到host(0)控制器上的外设；device(k)是连接到host(k)控制器上的外设。外设可以是硬盘，光驱，ufs等。

注意：

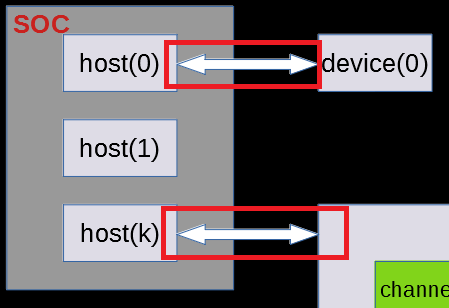

Host和device之间的连接方式用了一个双箭头表示，它是一个抽象描述，代表scsi命令通道。

Scsi只是一个协议，因此各种五花八门的控制器都可以使用scsi进行交互。因此这个“通道”是借助各种控制器的驱动来完成的。有点像协议分层，scsi类似于协议层，而物理层，链路层则交给了各种控制器去完成。

在软件上，linux scsi子系统发送和接收的任何scsi命令都是由底层物理设备对应的驱动程序完成的，例如可以通过usb某个子设备驱动或者通过ufs驱动去实现scsi命令传输

3. channel+id

• 关于channel和id，我目前没有在scsi协议里面找到任何关于它们的描述。

• 这里个人理解的channel和id更多的是要给底层各种驱动程序一个灵活性。软件上channel和id给device内部构造了一个树形图，而众多的lun是这个树上的叶子节点。关于channel和id的处理，scsi是交给底层驱动去处理的，scsi仅仅只是用这些来给lun的struce device做命名，并在发送scsi命令时把lun所属的channel和id信息交给了驱动。更详细的信息在后面的数据结构图里面会描述。

• channel和id对scsi而言没有实质意义，因此linuxscsi子系统创造了一个target的概念，如下图：

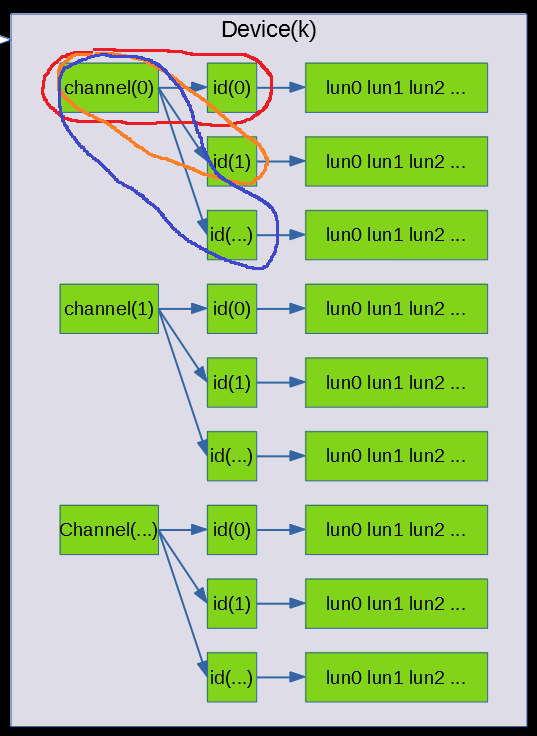

• 上面的图用不同的颜色画出了三个target，target的名字是host编号，channel编号和id编号组合命名，因此上面三个target的名字分别是(k:0:0)(k:0:1) (k:0:...)。以此类推，这张图后面还可以框出更多的target。

  注意channel编号和id编号是底层驱动自行管理的，而host编号(也就是前k)则是linux scsi子系统自行管理（参看static DEFINE_IDA(host_index_ida)(drivers/scsi/host.c)）

• 引入target概念后，每个device内部可以看成被分为被多个target，每个target下面接着多个lun。硬件拓扑图可以画成下面的样子：

其中channel(0)_id(0)到channel(m)_id(n)就是target(k:0:0)到target(k:m:n)。

4. lun

• 每个target下面挂接着多个lun。

• lun是能够接收scsi命令的主体。例如可以是一个物理硬盘，一个光驱；对ufs而言是ufs固件虚拟出来的rpmb，boot0，boot1；也有一些lun不是物理实体但是能接收scsi命令，也被看作为lun，例如report luns可以响应scsi report luns command返回设备lun总数等信息。因此软件上每个lun在linux的通用块设备层都有独享的一个request queue。注意下，有时候一个硬盘通过GPT或者MBR分为多个逻辑分区；它们是一个lun里面，共用一个request queue。关于逻辑分区，不在linux scsi子系统中处理，这里不深究。

• 注意每个lun都从host对应的物理总线通路发送和接收数据。这个也涉及到通用块设备层的配置，后面会讲。

二、Linux scsi
