【STM32】STM32之SWD

本篇博文最后修改时间：2016年10月15日，11:00。

一、简介

本文以JLINK为例，介绍如何硬件连接SWD、MDK中配置SWD。

二、实验平台

库版本：STM32F10x_StdPeriph_Lib_V3.5.0

编译软件：MDK4.53

硬件平台：STM32开发板（主芯片stm32f103c8t6）

仿真器：JLINK

三、版权声明

博主：甜甜的大香瓜

声明：喝水不忘挖井人，转载请注明出处。

原文地址：http://blog.csdn.NET/feilusia

联系方式：897503845@qq.com

香瓜BLE之CC2541群：127442605

香瓜BLE之CC2640群：557278427

香瓜BLE之Android群：541462902

香瓜单片机之STM8/STM32群：164311667

甜甜的大香瓜的小店（淘宝店）：https://shop217632629.taobao.com/?spm=2013.1.1000126.d21.hd2o8i

四、 基础知识

1、SWD是什么？

答：SWD类似于JTAG，是一种下载接口。

不同仿真器上需要的线数是不同的，有些硬件上使用4线、有些硬件上使用5线（多一个RST）。

因此香瓜建议接5根线的方式使用，以保证兼容性： VCC、GND、RST、SWDIO、SWDCLK。

2、SWD与JTAG的区别？

答：

SWD：速度更快、引脚更少，只需要5根线。

JTAG：适配更多设备，需要20根线。

所以能用SWD的，香瓜建议用SWD。

3、SWD如何接线？

答：

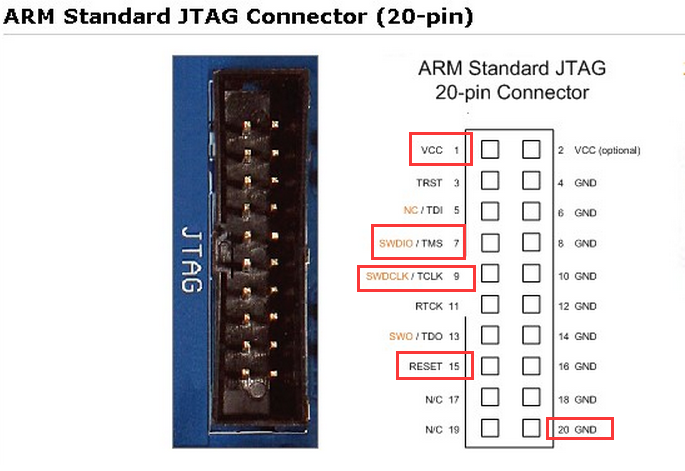

1）JLINK上选择下图中的5根线：

2）STM32以stm32f103c8t6为例：

①GND

②VCC

③RST（第7脚）

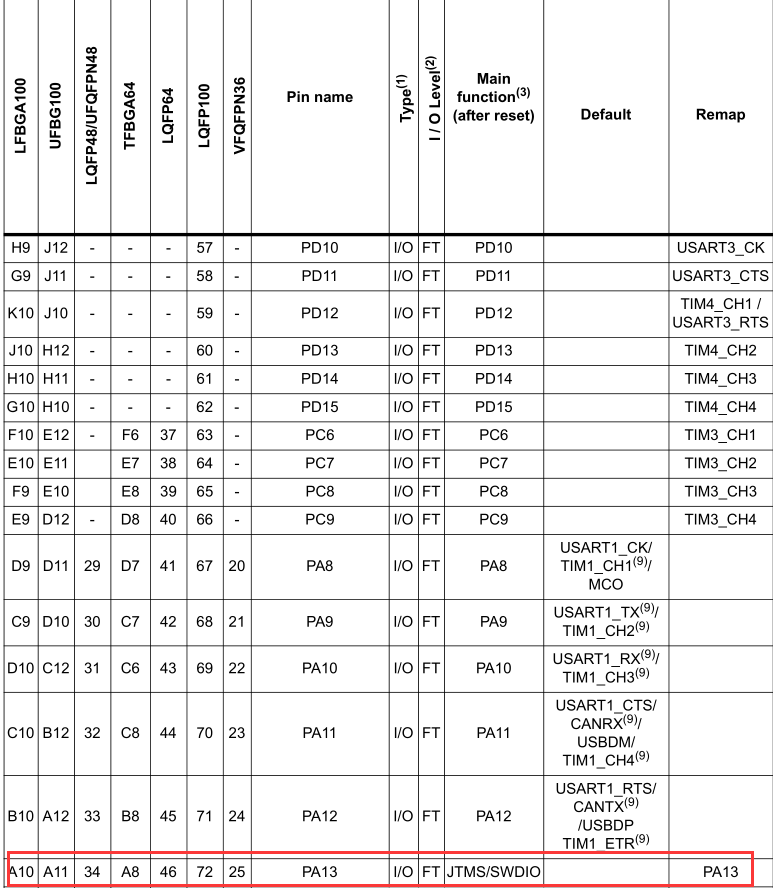

④SWDIO（第34脚）

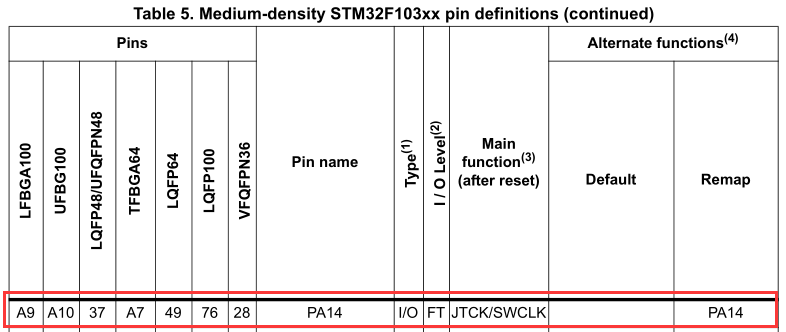

⑤SWCLK（第37脚）

4、MDK中如何设置SWD方式？

答：

1）电脑接上JLINK（如果不接入，会设置不了）

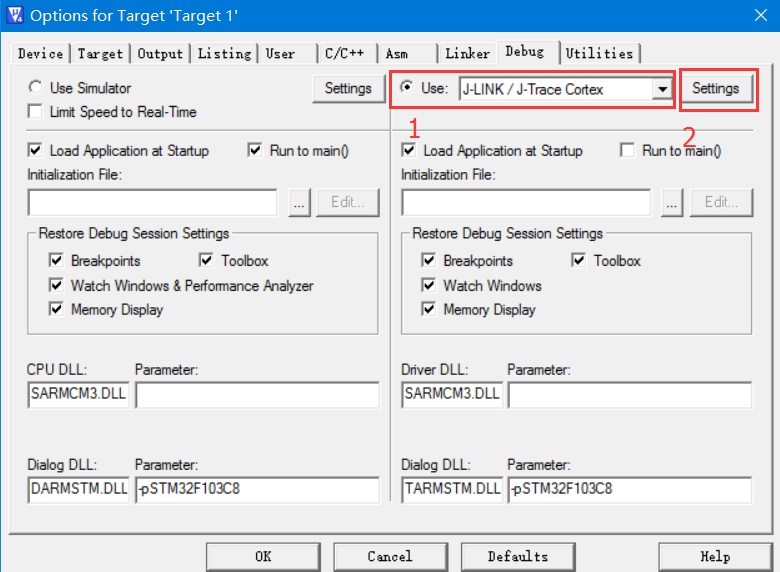

2）

3）

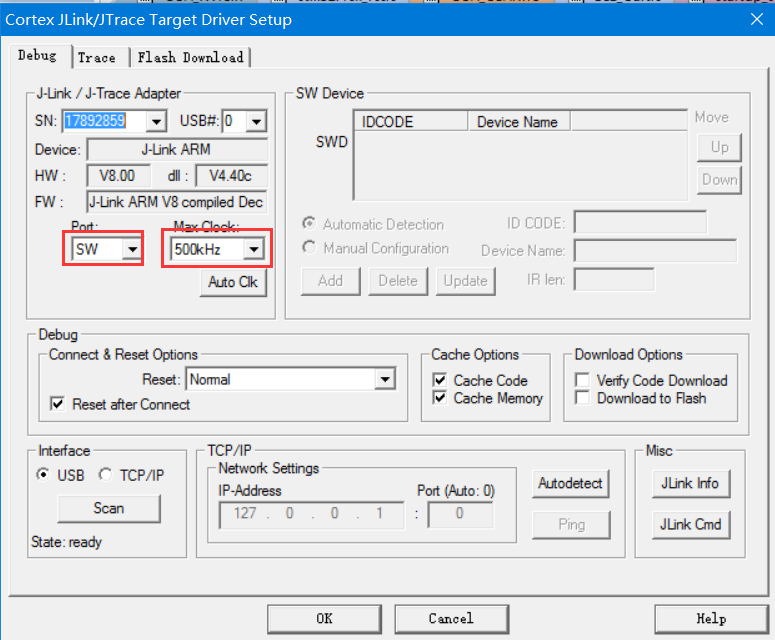

port选项有JTAG和SWD两种方式可选，我们选择SWD。

速度最快可达到10M，香瓜比较保守，习惯选择慢一点，防止太快导致不可预知的错误。

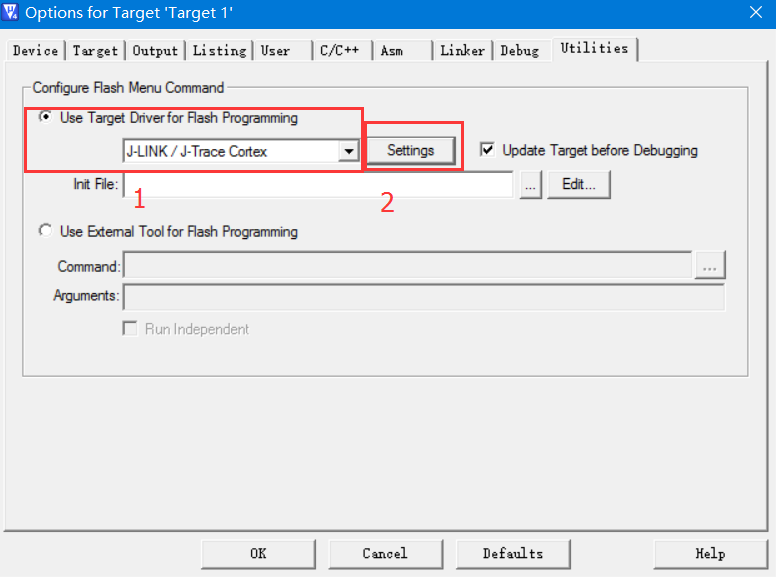

4）

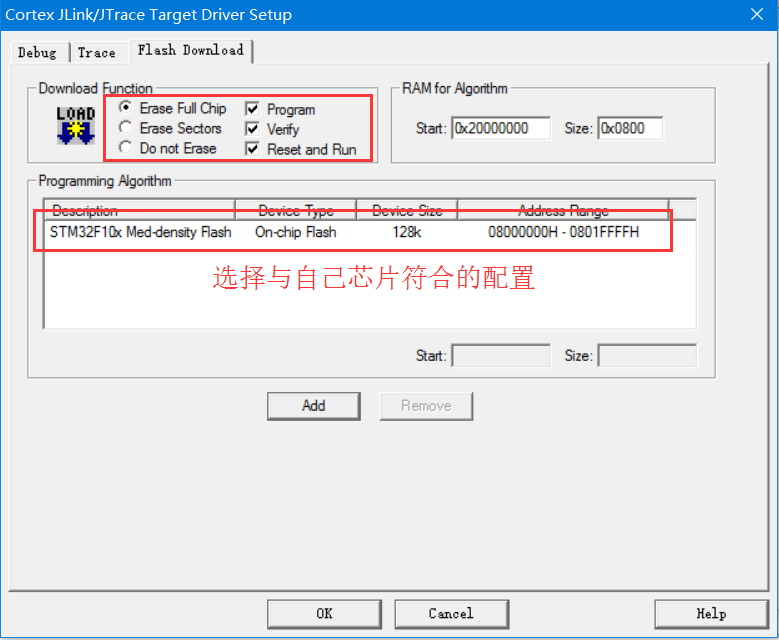

5）

6）点击OK，rebuild all，MDK上即配置成功。
