单模光纤一维模场分布的MATLAB仿真

根据已知的单模光纤电场z分量分布，可以用MATLAB展示一维的模场分布

具体来说，通过数值计算解出给定光纤（n_1，n_2，a）参数时对应的V参量

通过特征方程解出V对应的W和U

通过这三个参数带入到光场的表达式中解出对应的解
代码如下：

clear
close all
V = [0.8000 1.6000 2.4000];
U = [0.7974 1.3670 1.6453];
W = [0.0640 0.8315 1.7473];


Ra1 = -1:0.01:1;
Ra2 = -5:0.01:-1;
Ra3 = 1:0.01:5;

E1 = zeros(length(V),length(Ra1))
E2 = zeros(length(V),length(Ra2))
E3 = zeros(length(V),length(Ra3))

for i = 1:length(V)
    E1(i,:) = besselj(0,U(i)*Ra1);
    E2(i,:) = besselj(0,U(i)).*besselk(0,W(i).*abs(Ra2))./besselk(0,W(i));
    E3(i,:) = besselj(0,U(i)).*besselk(0,W(i).*abs(Ra3))./besselk(0,W(i));
end

R = [Ra2 Ra1 Ra3];
E = [E2 E1 E3];

plot(R,E);
xlabel('R_a = r/a')
ylabel('E')
hold on
plot([-1 -1],[0 1],'b--',[1 1],[0 1],'b--');

这里是先用zeros函数生成了特定大小的矩阵，用来存储电场变量

也可以在程序运行时动态生成

结果：

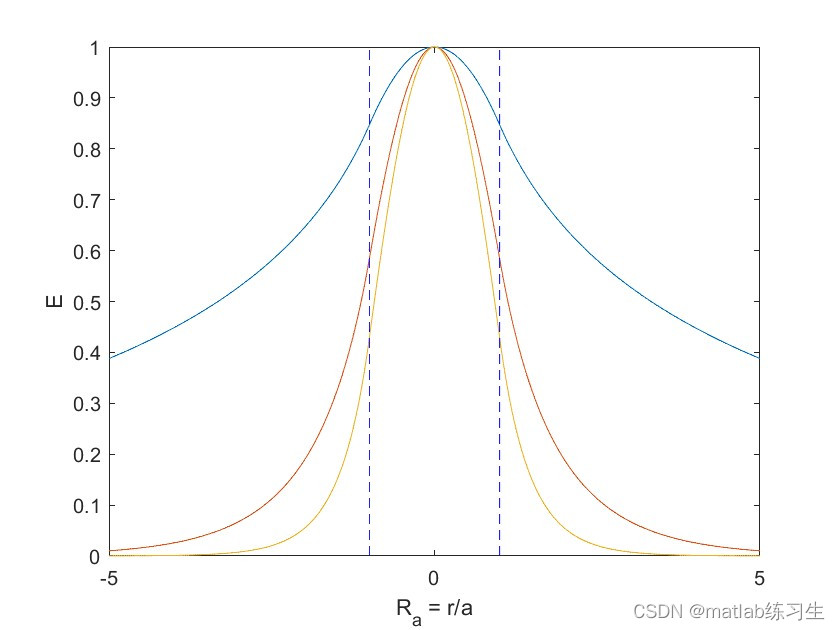

由于图中想要展示的是三条曲线，用来观察V值的大小对于电场分布的影响

所以这里的电场矩阵E（包括E1、E2、E3）都由三行组成，每一行代表一个V值的结果。

两条虚线表示纤芯和包层的分界线。

从图中可以看出，当V值较小时，相当大的能量都在包层中，我们是不希望这样的情况产生的。

因此，要求光纤的V值较大。

当V值较大时，电场强度在光纤包层中按指数衰减。

参考：《高等光学仿真——光波导、激光》
