CAD绘制三维图形基础

绘制三维图形的基础操作包括：

1、打开3d绘图窗口，进入3d绘图界面

2、改变绘图视角

3、改变图形的展现形式

4、绘制基本的几何图形

5、掌握对齐等修改功能

6、掌握基础布尔操作

首先是切换工作空间，在界面的右下角有一个类似设置的按钮：

点击后选择3d建模即可

在上方坐标轴处可以改变坐标轴的参考

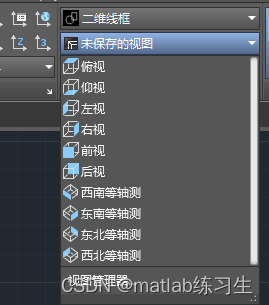

视图窗口处可以选择建模的视图，也就是生活中说的视角

后方四个等轴测我们看上去的立体感是比较强的

具体用什么视角要看修改的时候什么角度合适

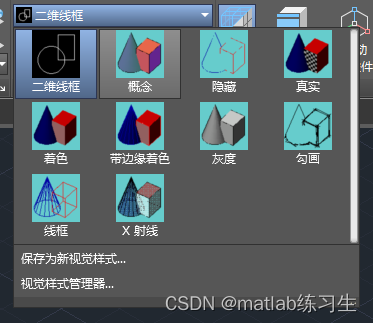

点击上方的二维线框

可以调整3d图形的效果

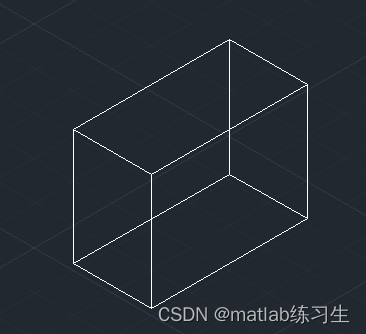

 例子：线框

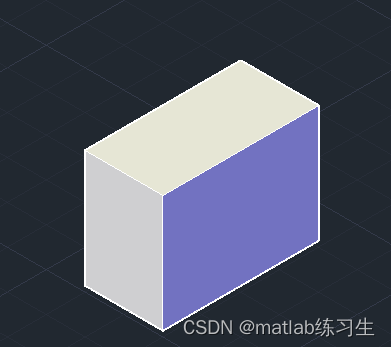

概念：

真实：



 接下来是常见几何体的绘制：常用菜单栏可以打开

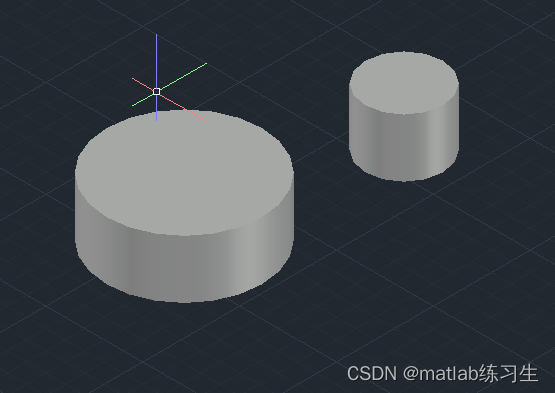

我们绘制两个半径不同的圆柱体来练习布尔运算等

选择修改中的对齐，也就是下图中修改栏第二行第一个按钮

对齐效果需要我们分别在两个图形上选取3个点，之后系统会把三个点重合达到对齐的目的：

这里保证一个圆柱的底面和另一个圆柱的顶面圆心对齐（高度分别为10、30）

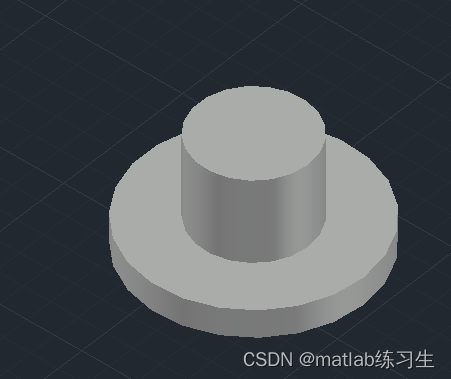

选择编辑中的实体、并集

选择两个物体，就可以把它们合并：
