PSIM电路应用笔记-回滞电路

已于 2025-02-25 14:16:58 修改
阅读量238 收藏
点赞数 1
分类专栏： PSIM 文章标签： 笔记
于 2025-02-24 16:54:33 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fengqingyang08/article/details/145832573
版权

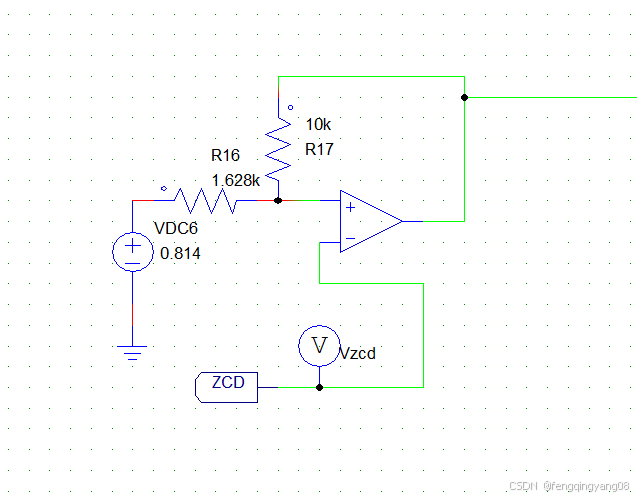

1.滞回电路、回滞电路，可以用过运算方式实现，需要根据需要的上限下限电压计算出电阻参考电压，计算可以参考电压比较器---滞回比较器（施密特触发器）-CSDN博客这个文章，PSIM电路图如下：

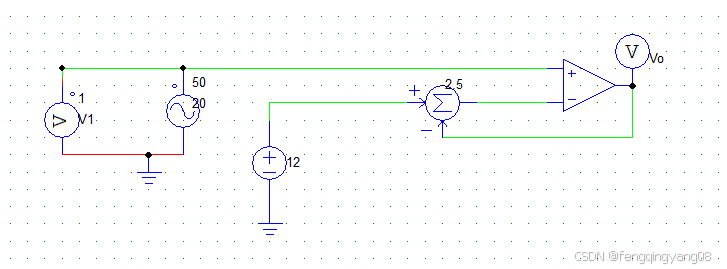

2.也可以通过加法器的方式，这种方式应用起来更简单，不用怎么计算，下图是12V动作，比较器输出高电平之后，动作值就变成12-2.5V=9.5V：
