电磁仿真CST软件学习笔记：模型创建篇（更新中）

已于 2022-04-01 15:39:11 修改
阅读量5.7k 收藏 20
点赞数 3
分类专栏： CST仿真软件学习笔记 文章标签： 射频工程 硬件工程
于 2022-04-01 14:44:44 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/firstfly_7/article/details/123897562
版权

索引

一、曲线生成实体系列

1. 由封闭曲线生成面

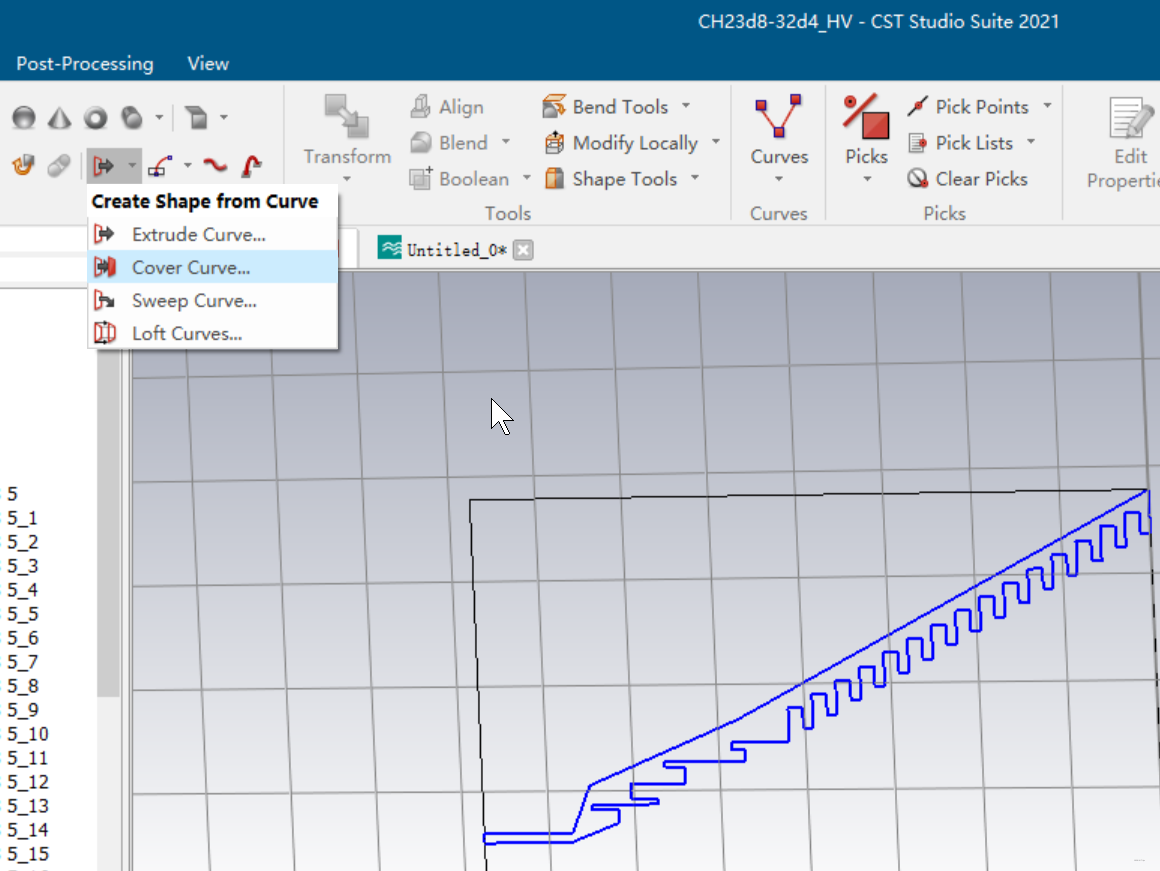

要形成面，首先需要形成封闭的曲线，点击左侧导航树（Navigation Tree）中的Curves选中封闭曲线，接着点击菜单栏Modeling-shapes-create shapes from curve（图标：方框右箭头）-Cover Curves-回车生成面。
cover curve

2. 由面旋转成体

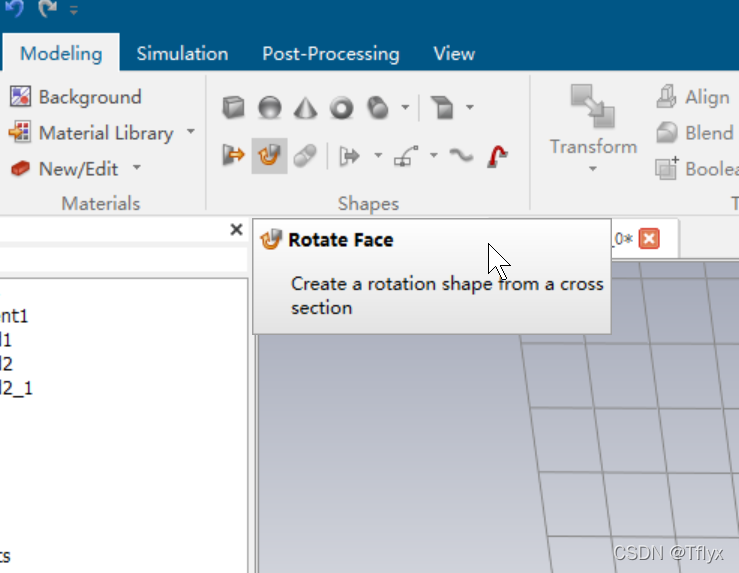

首先需要用F选择一个面，然后点击Modeling-shapes-选择旋转面
在这里插入图片描述

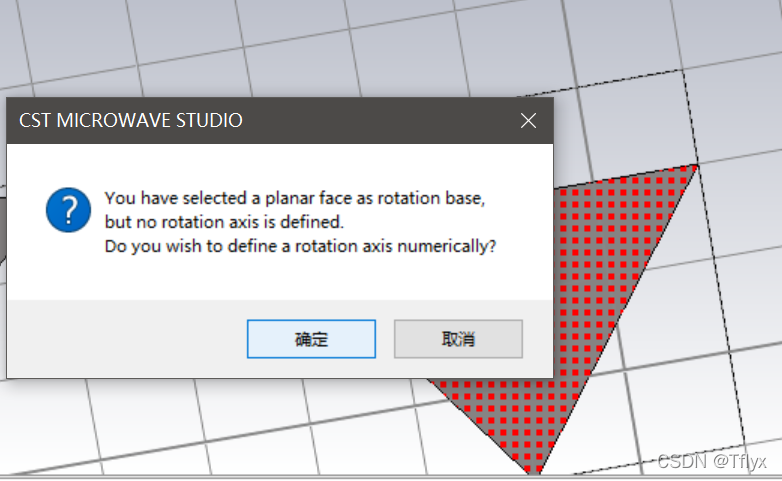

点击后出现未选择旋转轴提示，点击确定创建旋转中心轴
在这里插入图片描述

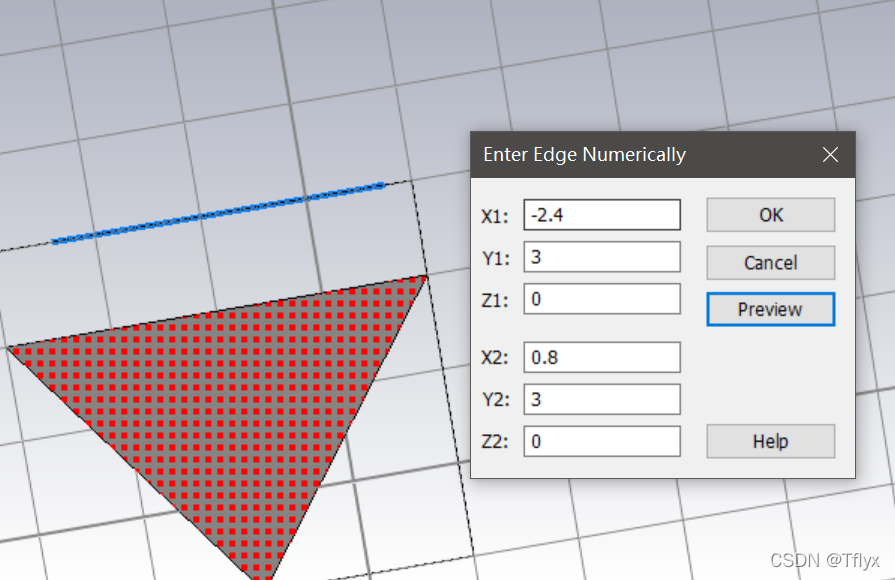

轴线可以用输入坐标形式创建，如下
在这里插入图片描述

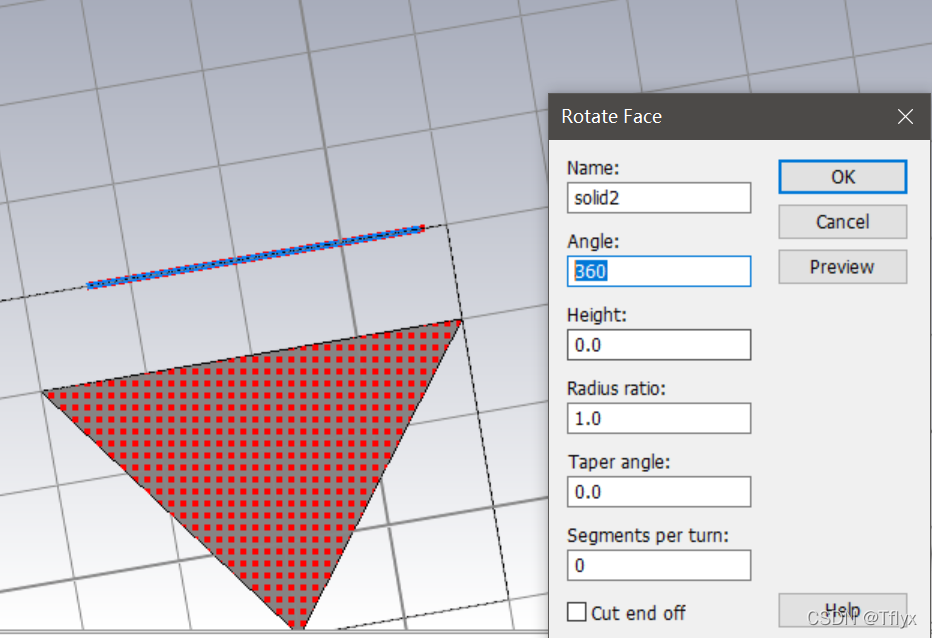

点击确认后下一步，第二项旋转角度输入360度即是一个旋转对称的实体完成。
在这里插入图片描述
最终的效果如下

在这里插入图片描述
