变频器配置V20

变频器控制最好是变频电机，在速度不低的情况下工频电机
改变电机转速，调节扭矩，
变频器 L1 L2 L3 ,R S T 电机输入 uvw 电机输出
FSD 制动电阻

设置步骤
恢复出厂设置

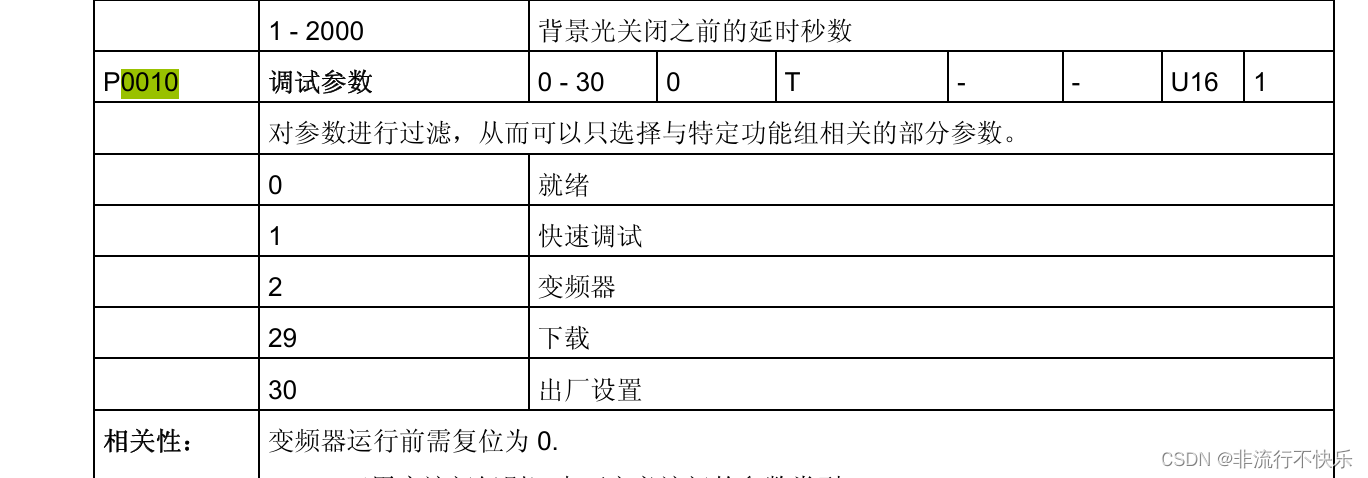

p0010:30

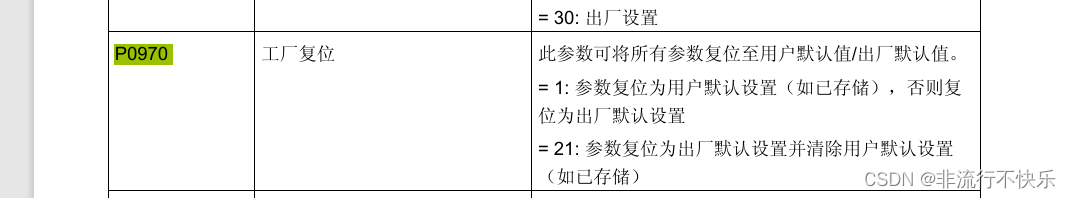

p0970:21

p0003:3(设定访问级别)
P0003 用户访问级别 0 - 4 1 U, T - - U16 1
	 定义参数集的用户访问级别。
	 0 用户自定义参数列表 - 更多详情见P0013
	 1 标准： 允许访问常用参数
	 2 扩展： 允许扩展访问，例如，访问变频器I/O功能
	 3 专家： 仅供专家使用
	 4 维修： 仅供经授权的维修人员使用，有密码保护
二电机参数设置

三命令源（使能）
P0700[0...2] 选择命令源
= 0: 出厂默认设置
= 1: 操作面板（工厂缺省值）
= 2: 端子
= 5: RS485上的USS / MODBUS

P0701[0] 数字量输入1的功能 0 1 ON / OFF命令
P0702[0] 数字量输入2的功能 0 15 固定转速位0
P0703[0] 数字量输入3的功能 9 16 固定转速位1
P0704[0] 数字量输入4的功能 15 17 固定转速位2
频率源
P1000[0]
选择频率
1 2模拟量
P1000[0] 选择频率 1 5 RS485为速度设定值

固定频率
p1001:15
…p1015

P1016

1. 直接选择（P1016 = 1）： – 在此操作方式下，1个固定频率选择器（P1020…P1023）选择1个固定频率。 – 如果多个输入同时激活，则所选择的频率相加。 例如： FF1 + FF2 + FF3 + FF4。
2. 二进制编码选择（P1016 = 2）： – 使用这种方式可选择最多16个不同的固定频率值。
   五其他
   p1120:1
   加速时间
   P1120[0…2] 斜坡上升时间[s] 0.00 -
   650.00
   10.00 C(1), U, T - DDS Float 1
   在不使用圆弧功能时使电机从停车状态加速至电机最大频率（P1082）所需的时间。 如果将
   斜坡上升时间设定得太短，则可能会引起变频器跳闸（过电流F1）。
   p1121:1
   减速时间
   P1121[0…2] 斜坡下降时间[s] 0.00 -
   650.00
   10.00 C(1), U, T - DDS Float 1
   在不使用圆弧功能时使电机从电机最大频率（P1082）减速至停车状态所需的时间。
   p1032:0
   P1032 禁止MOP反向 0 - 1 1 T - - U16 2
   禁止MOP反向设定值选择。
   0 允许反向
   1 禁止反向
