ABB 652板卡配置

已于 2024-05-30 11:55:20 修改
阅读量825 收藏 2
点赞数 18
分类专栏： 机器人 ABB机器人 文章标签： 自动化 机器人
于 2024-05-30 11:46:56 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/flxjean/article/details/139317341
版权

一，配置方式1

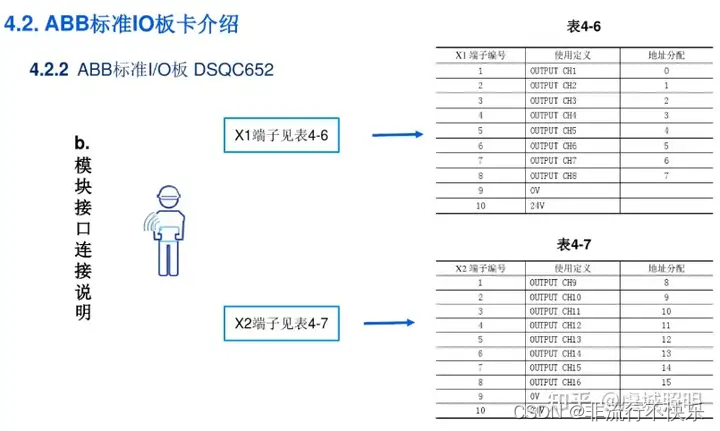

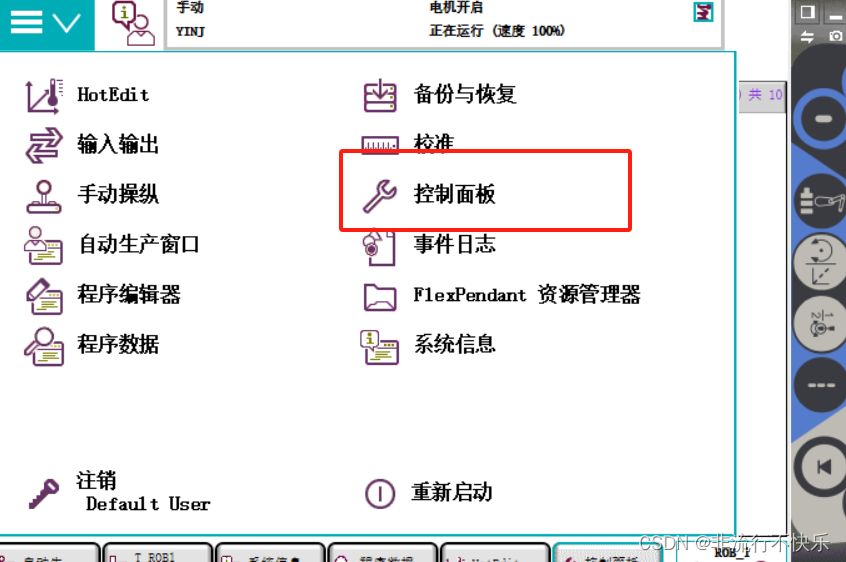

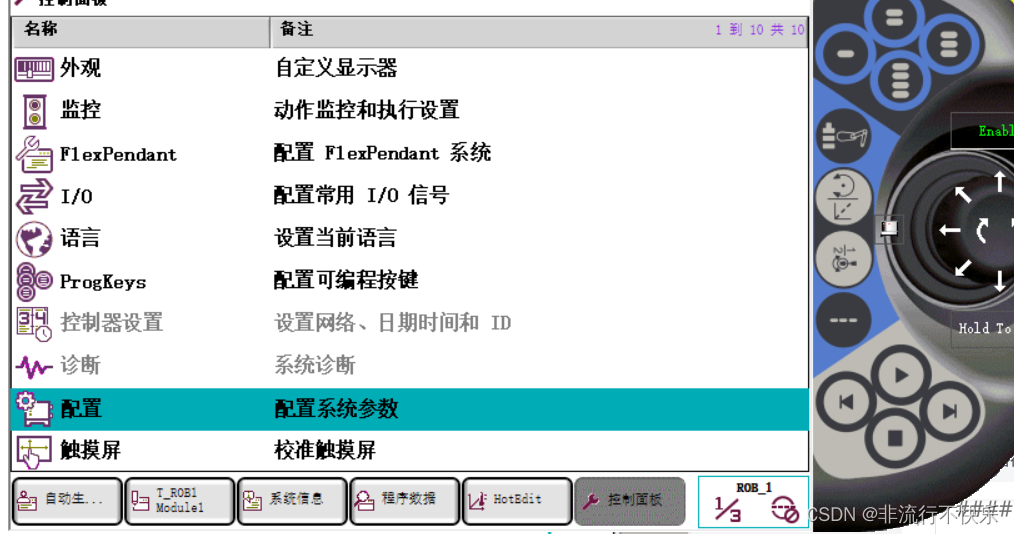

1，打开示教器 进入控制面板
在这里插入图片描述2
2，双击选择配置配置系统参数
在这里插入图片描述

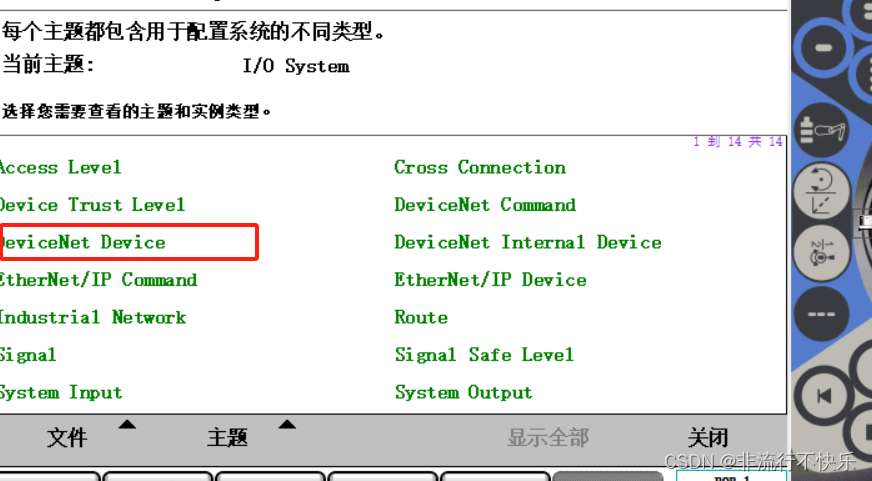

3,双击进入 deviceNet Device
在这里插入图片描述

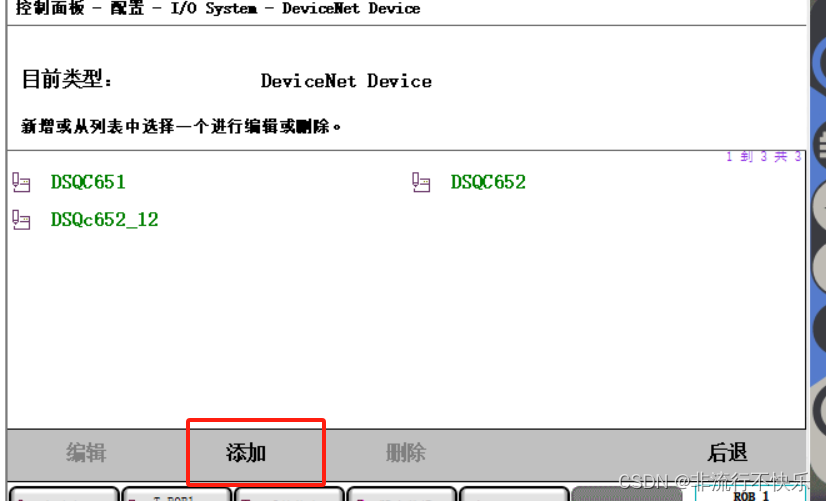

4，点击添加
在这里插入图片描述

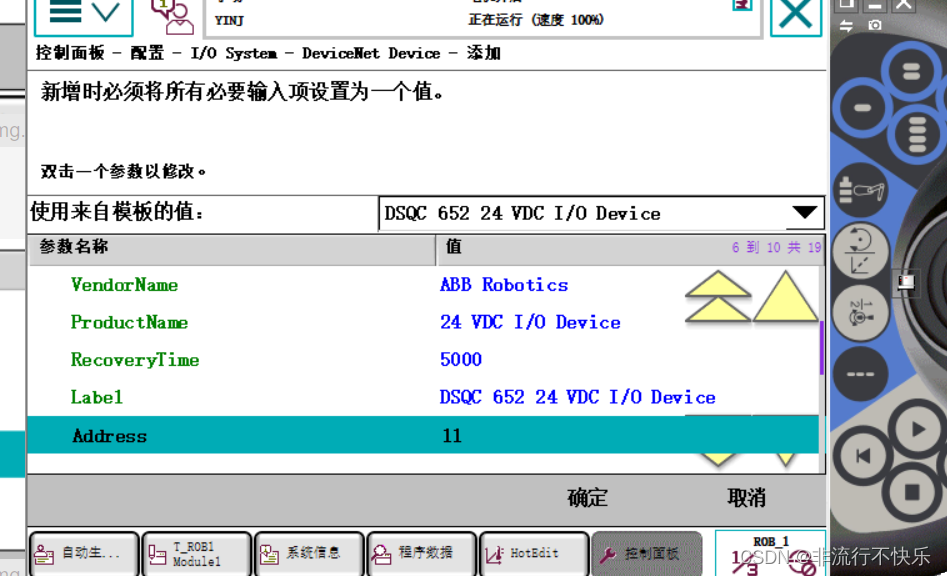

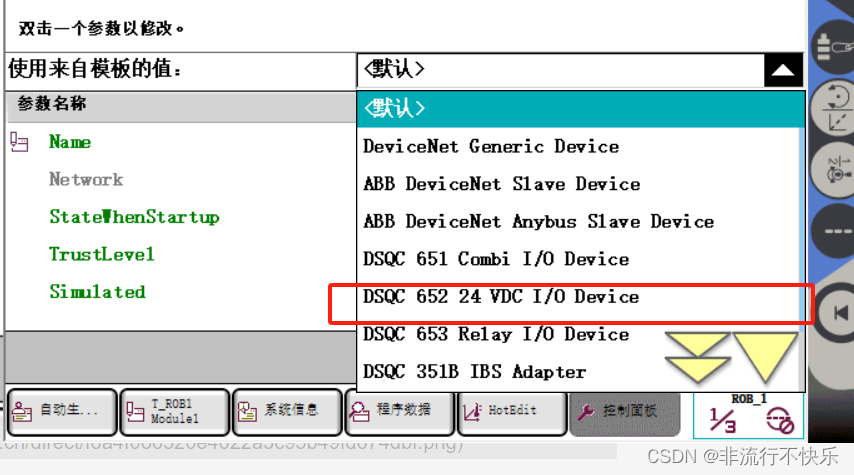

5，选择模板 651 选择651 652 选择652
在这里插入图片描述
6，修改名称
在这里插入图片描述

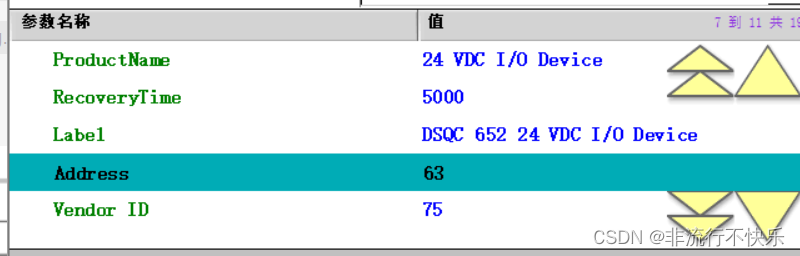

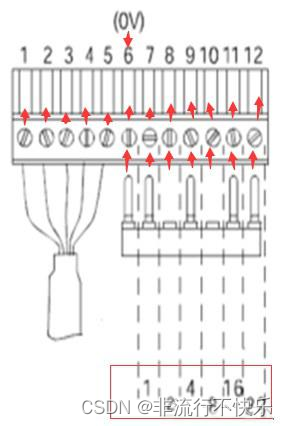

7，修改address
在这里插入图片描述
在这里插入图片描述

8，确认
在这里插入图片描述

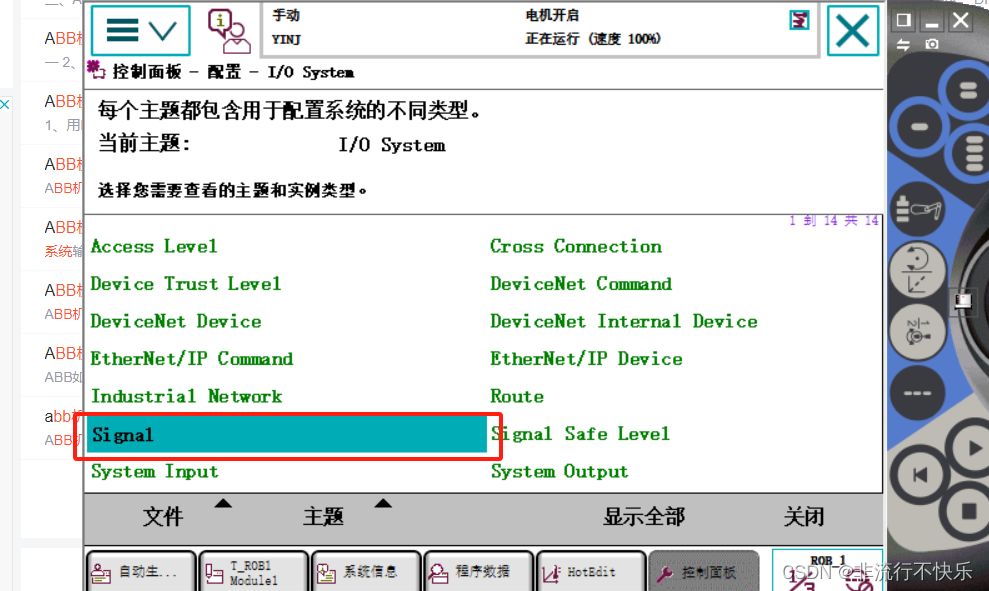

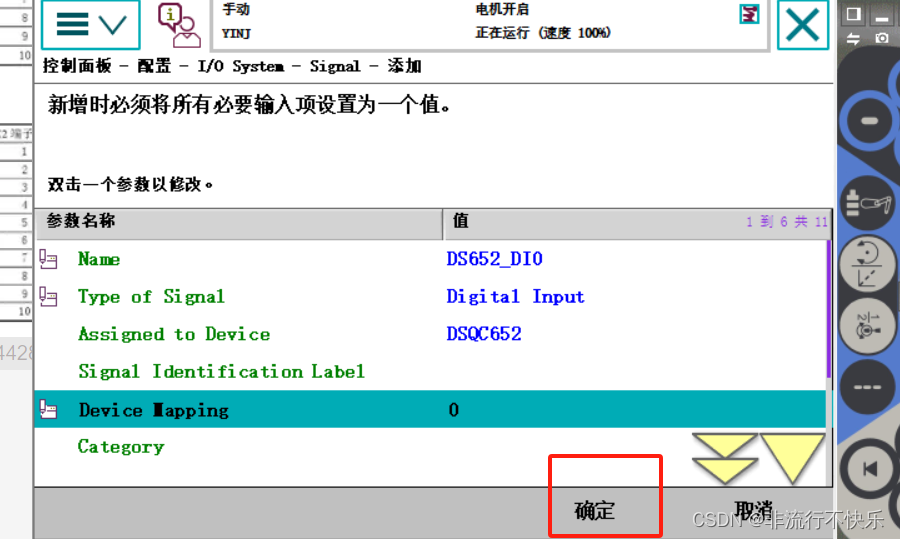

9，配置IO 信号
在这里插入图片描述

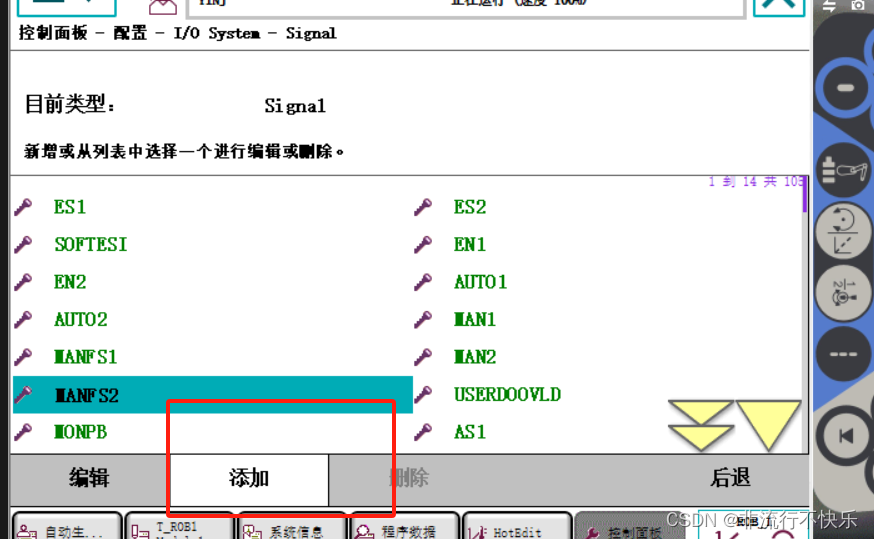

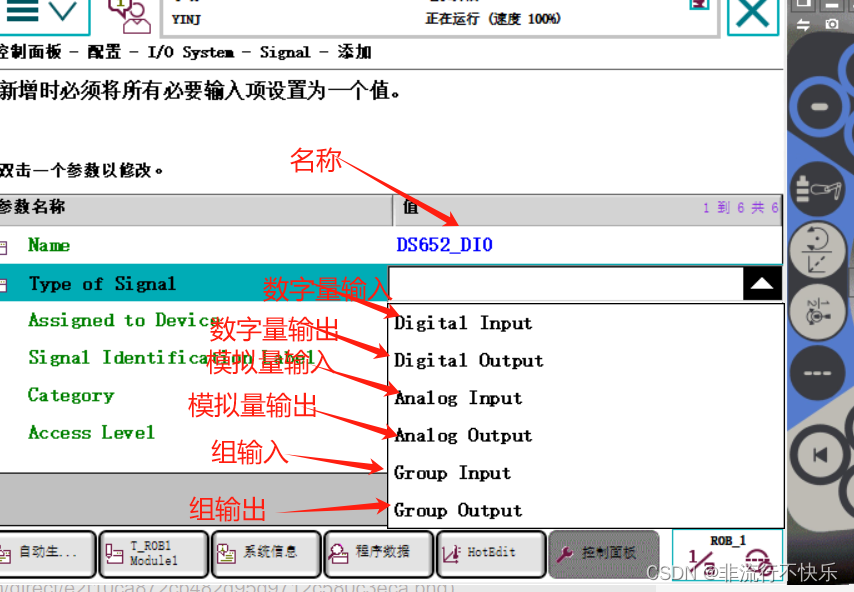

10，添加IO信号
在这里插入图片描述
11，配置

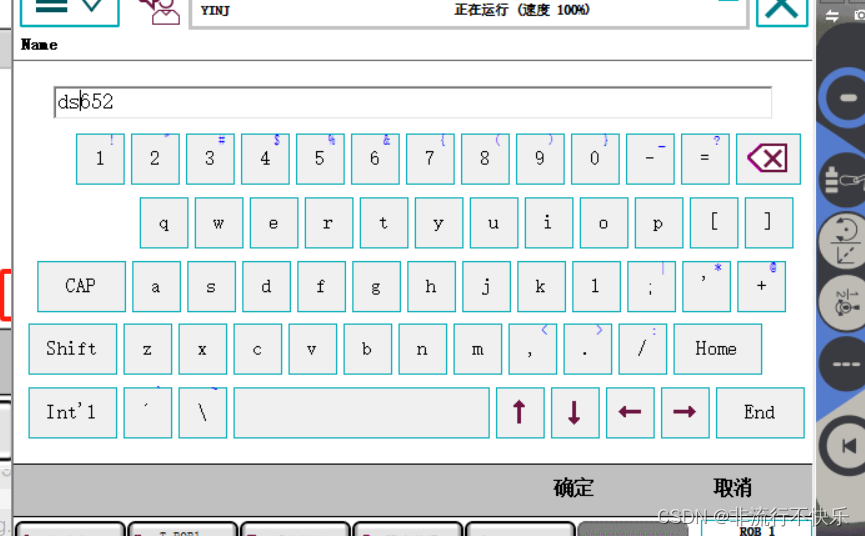

编辑名称

在这里插入图片描述
12，选择配置的信号板
在这里插入图片描述

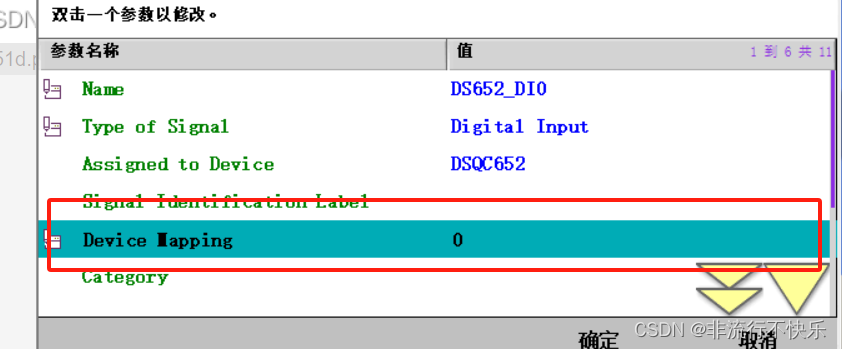

13，配置IO 地址
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

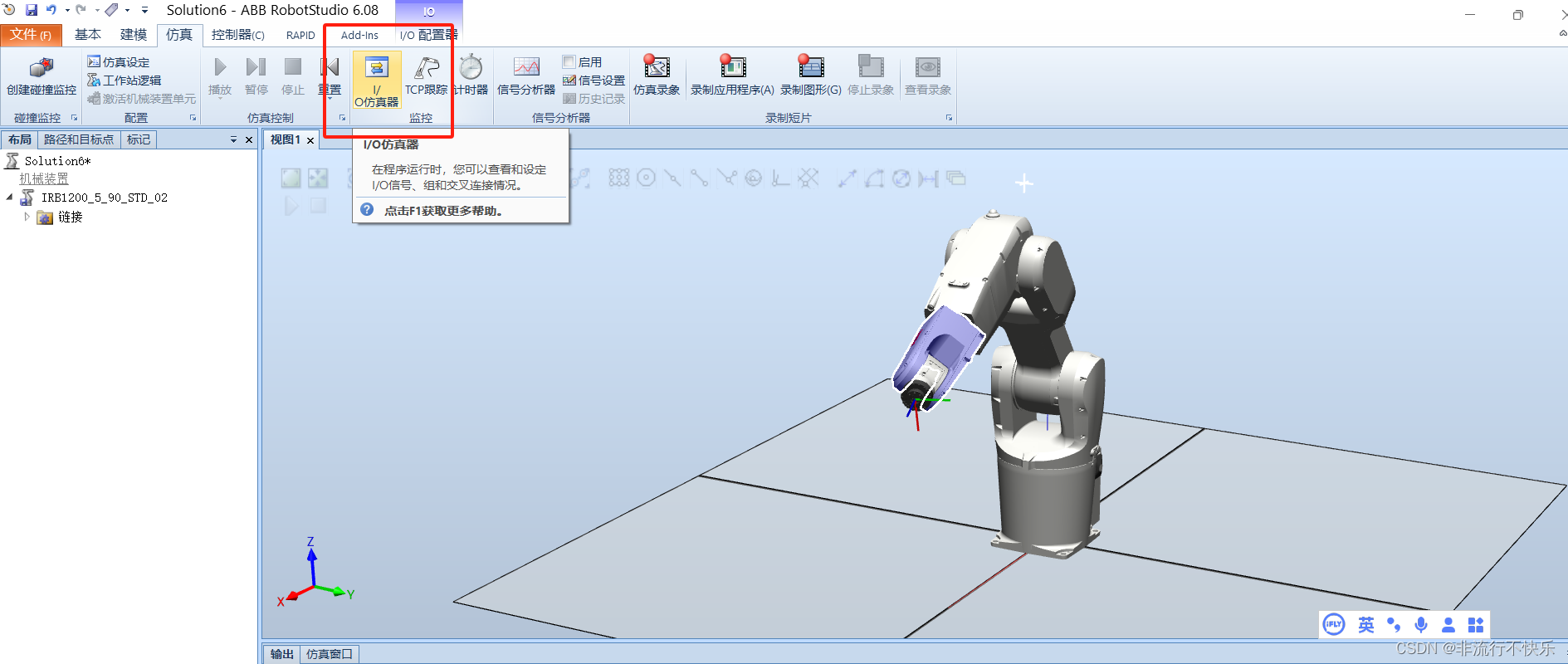

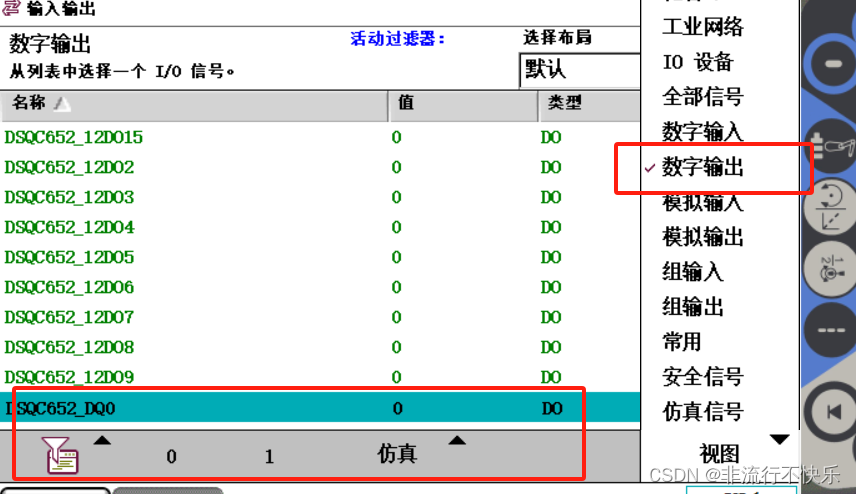

14，仿真监控

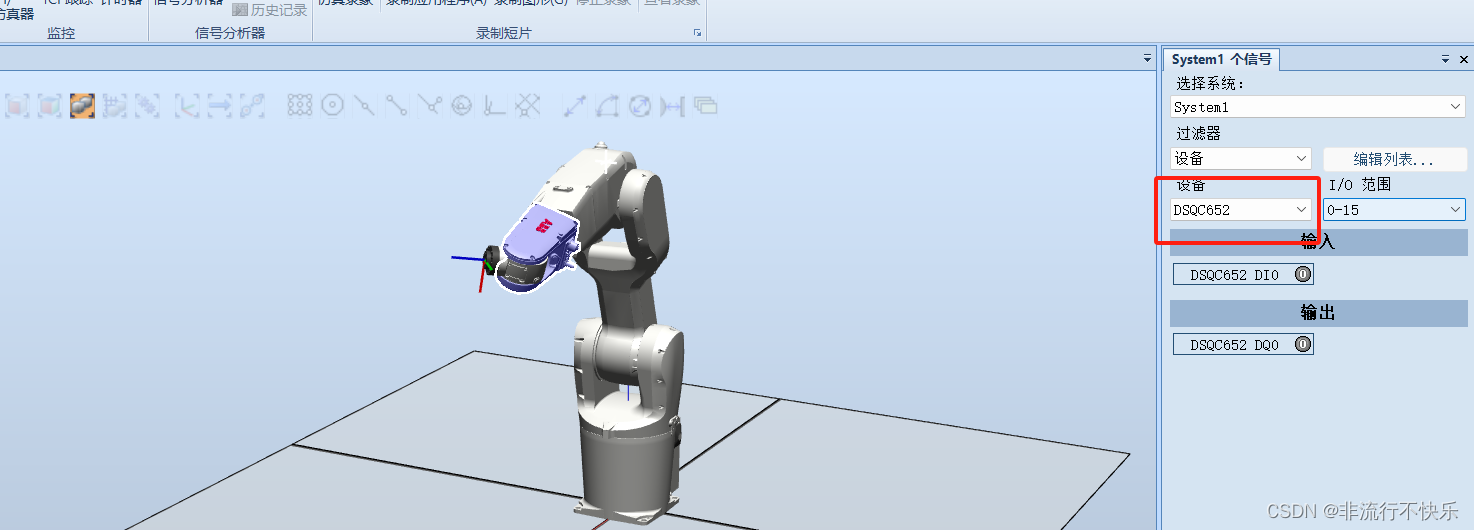

在这里插入图片描述

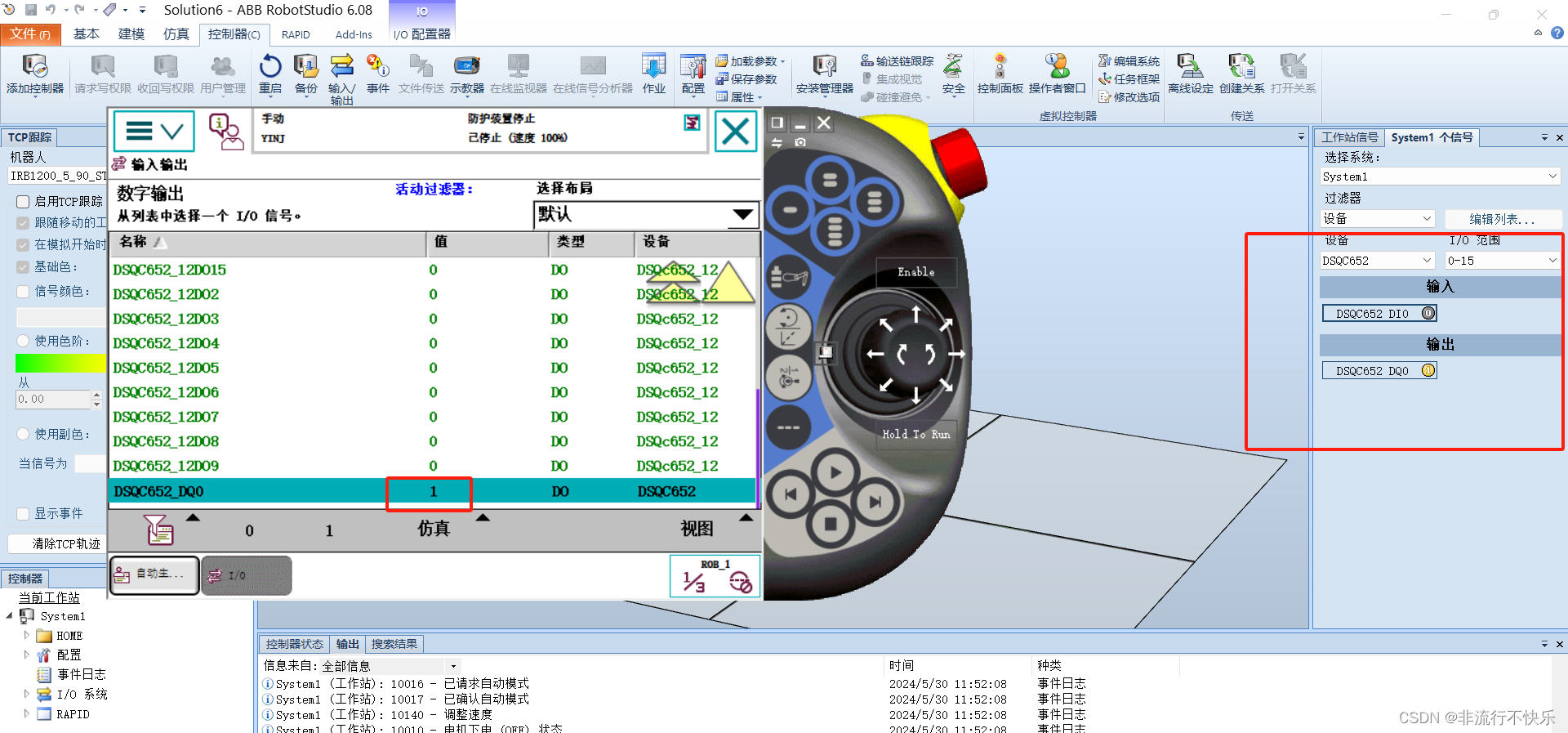

在这里插入图片描述15，仿真展示
在这里插入图片描述
在这里插入图片描述
