粒子群优化算法（Particle Swarm Optimization，PSO）或者粒子群算法

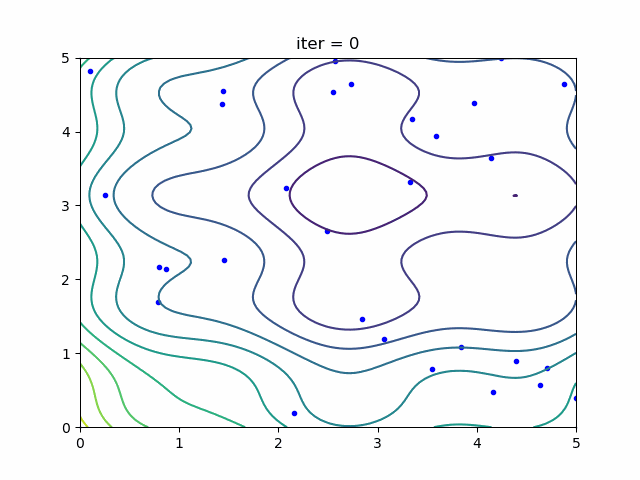

红叉的地方是理想之地，这些粒子都想去，总结8个字是信息共享，个人决策。

上完图之后，上代码，再解释

纯纯的PSO实现

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
np.set_printoptions(precision = 4)
# 目标函数
def f(x,y):
    return (x-3.14)**2 + (y-3.14)**2 + np.sin(3*x+3.14) + np.cos(4*y-3.14)

# 绘制三维函数
x, y = np.array(np.meshgrid(np.linspace(0,5,100), np.linspace(0,5,100)))
z = f(x, y)

# 求出全局最小值
x_min = np.around(x.ravel()[z.argmin()],4)
y_min = np.around(y.ravel()[z.argmin()],4)
print("x_min:",x_min)
print("y_min:",y_min)
# 算法的超参数
c1 = c2 = 0.1 #个体记忆 #集体记忆
w = 0.8 #惯性权重  inertia weight constant.

# 创建 particles
n_particles = 20 #  20个粒子
np.random.seed(100)
X = np.random.rand(2, n_particles) * 5
V = np.random.randn(2, n_particles) * 0.1

print("X:",X)
print("V:",V)

# 初始化数据
pbest = X #  p= personal = cognitive
pbest_obj = f(X[0], X[1])
gbest = pbest[:, pbest_obj.argmin()]  #g= global = social
gbest_obj = pbest_obj.min()

# 迭代一次粒子群优化
def update():
    global V, X, pbest, pbest_obj, gbest, gbest_obj
    # 更新参数
    r1, r2 = np.random.rand(2)
    V = w * V + c1*r1*(pbest - X) + c2*r2*(gbest.reshape(-1,1)-X)
    X = X + V
    obj = f(X[0], X[1])
    pbest[:, (pbest_obj >= obj)] = X[:, (pbest_obj >= obj)]
    pbest_obj = np.array([pbest_obj, obj]).min(axis=0)
    gbest = pbest[:, pbest_obj.argmin()]
    gbest_obj = pbest_obj.min()

# 等高线图
fig, ax = plt.subplots(figsize=(8,6))
fig.set_tight_layout(True)
img = ax.imshow(z, extent=[0, 5, 0, 5], origin='lower', cmap='viridis', alpha=0.5)
fig.colorbar(img, ax=ax)
ax.plot([x_min], [y_min], marker='x', markersize=5, color="red")
contours = ax.contour(x, y, z, 10, colors='black', alpha=0.4)
ax.clabel(contours, inline=True, fontsize=8, fmt="%.0f")
pbest_plot = ax.scatter(pbest[0], pbest[1], marker='o', color='black', alpha=0.5)
p_plot = ax.scatter(X[0], X[1], marker='o', color='blue', alpha=0.5)
p_arrow = ax.quiver(X[0], X[1], V[0], V[1], color='blue', width=0.005, angles='xy', scale_units='xy', scale=1)
gbest_plot = plt.scatter([gbest[0]], [gbest[1]], marker='*', s=100, color='black', alpha=0.4)
ax.set_xlim([0,5])
ax.set_ylim([0,5])

# 粒子群算法的步骤：算法更新和图形显示
def animate(i):
    title = 'Iteration {:02d}'.format(i)
    # 更新参数
    update()
    # 绘图
    ax.set_title(title)
    pbest_plot.set_offsets(pbest.T)
    p_plot.set_offsets(X.T)
    p_arrow.set_offsets(X.T)
    p_arrow.set_UVC(V[0], V[1])
    gbest_plot.set_offsets(gbest.reshape(1,-1))
    return ax, pbest_plot, p_plot, p_arrow, gbest_plot

anim = FuncAnimation(fig, animate, frames=list(range(1,20)), interval=200, blit=False, repeat=True)
anim.save("PSO_1.gif", dpi=120, writer="imagemagick")

print("PSO found best solution at f({})={}".format(gbest, ((gbest_obj))))
print("Global optimal at f({})={}".format([x_min,y_min], (f(x_min,y_min))))

输出

x_min: 2.7273
y_min: 3.1313
X: [[2.717  1.3918 2.1226 4.2239 0.0236 0.6078 3.3537 4.1293 0.6835 2.8755
  4.4566 1.046  0.9266 0.5419 1.0985 4.8931 4.0584 0.8597 4.0811 1.3704]
 [2.1585 4.7001 4.0882 1.6806 0.8771 1.8642 0.0284 1.2621 3.9783 0.0763
  2.9942 3.019  0.5257 1.9097 0.1824 4.4521 4.9046 0.2997 4.4527 2.8845]]
V: [[ 0.0731  0.1362 -0.0326  0.0056  0.0222 -0.1443 -0.0756  0.0816  0.075
  -0.0456  0.119  -0.1691 -0.1356 -0.1232 -0.0544 -0.0668  0.0007 -0.0613
   0.13   -0.1733]
 [-0.0983  0.0358 -0.1614  0.1471 -0.1188 -0.055  -0.094  -0.0828  0.0109
   0.0508 -0.0862  0.1249 -0.008  -0.089  -0.0882  0.0019  0.0238  0.0014
  -0.1636 -0.1044]]
PSO found best solution at f([2.7157 3.1329])=-1.7771745572809252
Global optimal at f([2.7273, 3.1313])=-1.7760464968972247

目标函数
$$f(x,y)=(x-3.14{)}^2+(y-3.14{)}^2+\sin (3x+1.41)+\cos (4y-3.14)$$

那么，我们如何才能找到这个函数的极小点呢？当然，我们可以采取穷举式搜索：如果我们检查面上每个点的值，我们就可以找到最小点。或者在面上随机找到一些样本点，看看哪个样本点给出的值最低。。然而从形状上也可以注意到，如果找到一个值较小的点，则更容易在其附近找到更小值的点。

假设我们有粒子，我们将粒子$i$在迭代中的位置表示为$X^i(t)$，
在上面的示例中，我们将其作为坐标$X^i(t)=(x^i(t),y^i(t)).$。
除了位置，我们还有每个粒子的速度，表示为$V^i(t)=(v_x^i(t),v_y^i(t))$。
在下一次迭代中，每个粒子的位置将更新为$X^i(t+1)=X^i(t)+V^i(t+1)$

将大写X,拆成两个小写坐标下x,y表示如下
$$\begin{array}{rl}{x}^i(t+1)& =x^i(t)+v_x^i(t+1)\\ y^i(t+1)& =y^i(t)+v_y^i(t+1)\end{array}$$

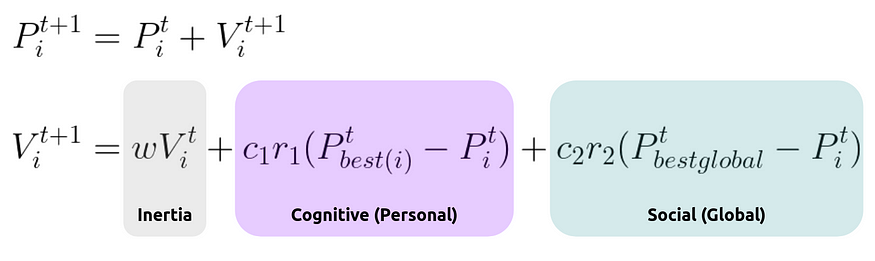

同时，速度也根据规则进行更新
$$V^i(t+1)=w{V}^i(t)+c_1{r}_1(pbes{t}^i–X^i(t))+c_2{r}_2(gbest–X^i(t))$$
同样的公式还有如下
方式1
$$v_{ij}(t+1)=w\ast v_{ij}(t)+c_p{r}_{1j}(t)[y_{ij}(t)-x_{ij}(t)]+c_g{r}_{2j}(t)[{\hat{y}}_j(t)-x_{ij}(t)]$$
方式2

r1和r2是介于0和1之间的随机数,w,r1,r2是PSO算法的参数

$X$在上述中拆成了小写的$x,y$,在代码中就是$X[0],X[1]$
$pbes{t}^i$的位置是给出粒子$i$探索的最好$f(X)$值，Cognitive（personal ） ,代码中的$pbest$
$gbest$是由群体中的所有粒子探索的，Social(global)，代码中的$gbest$

请注意，$pbes{t}^i$和$X^i(t)=(x^i(t),y^i(t)).$是两个位置向量

$X^i(t)=(x^i(t),y^i(t))$

$pbes{t}^i=(x^i(t),y^i(t))$ 粒子$i$最好的

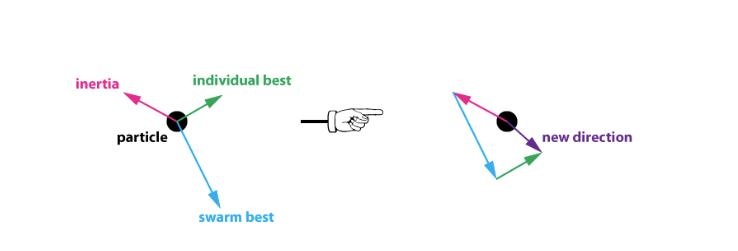

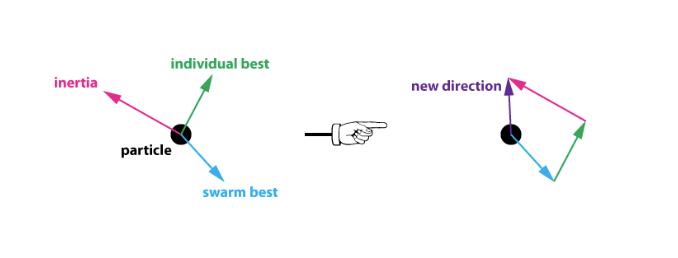

差异$pbes{t}^i–X^i(t)$是向量减法。

粒子群优化算法的实践 - 向量减法

使用scikit-opt库实现

pip install scikit-opt

该库封装了7种启发式算法（差分进化算法、遗传算法、粒子群算法、模拟退火算法、蚁群算法、鱼群算法、免疫优化算法）
源码地址

https://github.com/guofei9987/scikit-opt/

输入

入参	默认值	意义
func	-	目标函数
n_dim	-	目标函数的维度
size_pop	50	种群规模
max_iter	200	最大迭代次数
lb	None	每个参数的最小值
ub	None	每个参数的最大值
w	0.8	惯性权重
c1	0.5	个体记忆
c2	0.5	集体记忆
constraint_ueq	空元组	不等式约束

输出

pso.record_value 每一代的粒子位置、粒子速度、对应的函数值。pso.record_mode = True 才开启记录
pso.gbest_y_hist 历史最优函数值
pso.best_y 最优函数值 （迭代中使用的是 pso.gbest_x, pso.gbest_y）
pso.best_x 最优函数值对应的输入值

import numpy as np
from sko.PSO import PSO

def demo_func(X):
    x, y = X
    return (x-3.14)**2 + (y-3.14)**2 + np.sin(3*x+3.14) + np.cos(4*y-3.14)

max_iter = 30
# lb	None	每个参数的最小值
# ub	None	每个参数的最大值
pso = PSO(func=demo_func, n_dim=2, pop=40, max_iter=max_iter, lb=[-1, -1], ub=[5, 5])

pso.record_mode = True
pso.run()
print('best_x is ', pso.gbest_x, 'best_y is', pso.gbest_y)

import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation

record_value = pso.record_value
X_list, V_list = record_value['X'], record_value['V']

fig, ax = plt.subplots(1, 1)
ax.set_title('title', loc='center')
line = ax.plot([], [], 'b.')

X_grid, Y_grid = np.meshgrid(np.linspace(0,5,100), np.linspace(0,5,100))


Z_grid = demo_func((X_grid, Y_grid))
ax.contour(X_grid, Y_grid, Z_grid, 10)


ax.set_xlim([0,5])
ax.set_ylim([0,5])

plt.ion()
p = plt.show()


def update_scatter(frame):
    i, j = frame // 10, frame % 10
    ax.set_title('iter = ' + str(i))
    X_tmp = X_list[i] + V_list[i] * j / 10.0
    plt.setp(line, 'xdata', X_tmp[:, 0], 'ydata', X_tmp[:, 1])
    return line


ani = FuncAnimation(fig, update_scatter, blit=True, interval=25, frames=max_iter * 10)
plt.show()

ani.save('PSO_2.gif', writer='pillow')

结果

best_x is  [2.71374964 3.14188032] best_y is [-1.77777509]

增加约束条件实现

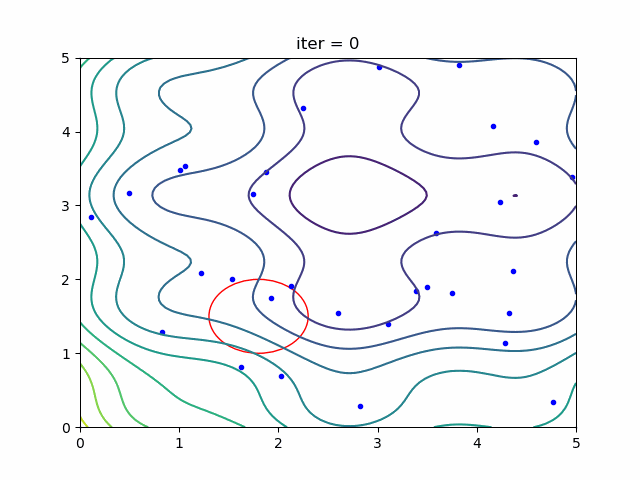

在图上画个红色的紧箍,表示理想之地在红色圈内，去那里吧

import numpy as np
from sko.PSO import PSO

def demo_func(X):
    x, y = X
    return (x-3.14)**2 + (y-3.14)**2 + np.sin(3*x+3.14) + np.cos(4*y-3.14)



#非线性约束 (x[0] - 1) ** 2 + (x[1] - 1) ** 2 - 1<=0
constraint_ueq = (
    lambda x: (x[0] - 1) ** 2 + (x[1] - 1) ** 2-1
    ,
)

max_iter = 30
# lb	None	每个参数的最小值
# ub	None	每个参数的最大值
pso = PSO(func=demo_func, n_dim=2, pop=40, max_iter=max_iter, lb=[-1, -1], ub=[5, 5],constraint_ueq=constraint_ueq)

pso.record_mode = True
pso.run()
print('best_x is ', pso.gbest_x, 'best_y is', pso.gbest_y)

import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation

record_value = pso.record_value
X_list, V_list = record_value['X'], record_value['V']

fig, ax = plt.subplots(1, 1)
ax.set_title('title', loc='center')
line = ax.plot([], [], 'b.')

X_grid, Y_grid = np.meshgrid(np.linspace(0,5,100), np.linspace(0,5,100))


Z_grid = demo_func((X_grid, Y_grid))
ax.contour(X_grid, Y_grid, Z_grid, 10)


ax.set_xlim([0,5])
ax.set_ylim([0,5])

draw_circle=plt.Circle((1.8, 1.5), 0.5,fill=False,color='r')
ax.add_artist(draw_circle)

plt.ion()
p = plt.show()


def update_scatter(frame):
    i, j = frame // 10, frame % 10
    ax.set_title('iter = ' + str(i))
    X_tmp = X_list[i] + V_list[i] * j / 10.0
    plt.setp(line, 'xdata', X_tmp[:, 0], 'ydata', X_tmp[:, 1])
    return line


ani = FuncAnimation(fig, update_scatter, blit=True, interval=25, frames=max_iter * 10)
plt.show()

ani.save('PSO_2.gif', writer='pillow')
