正弦波的可视化

正弦波的可视化

flyfish

波

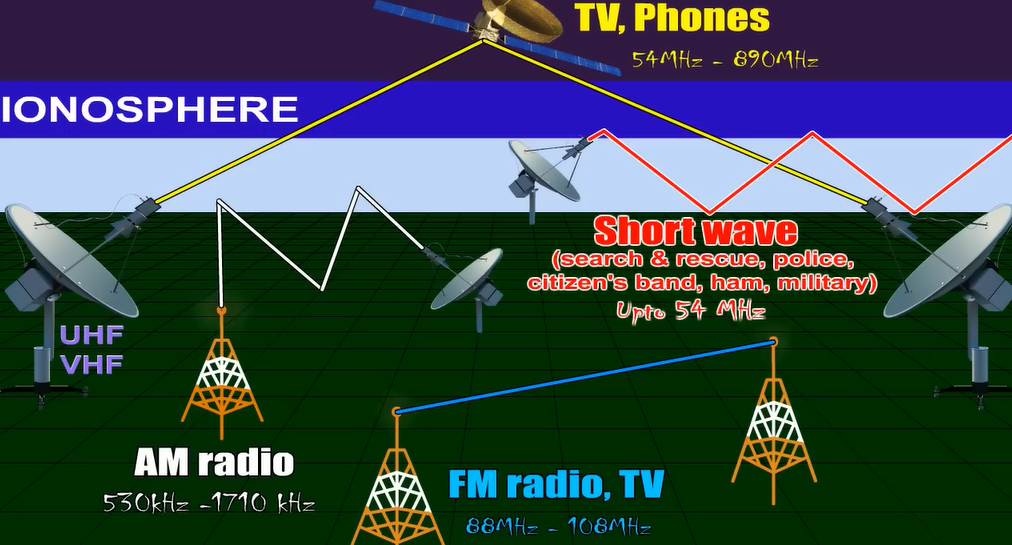

正弦波

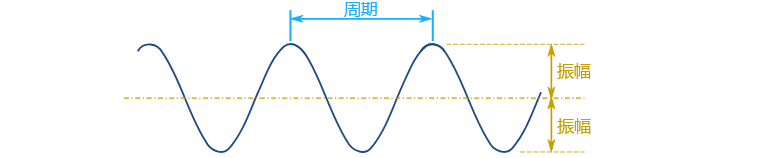

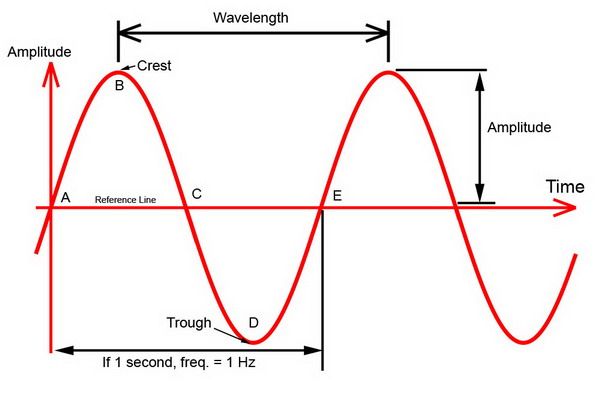

振幅 (Amplitude): 波峰或波谷到参考线（零点）的垂直距离。
波峰 (Crest): 波形的最高点。
波谷 (Trough): 波形的最低点。
波长 (Wavelength): 从一个波峰到下一个波峰的水平距离。
相位偏移 (Phase Shift): 波形的横向位移量

正弦波公式

$$y(t)=A\sin (2\pi ft+\varphi )$$

解释

• $y(t)$ ：波在时间 $t$ 时的振幅值。

• $A$ ：振幅（Amplitude），表示波的最大值。它决定了波形的高低程度。

• $2\pi f$ ：角频率（Angular frequency），其中 $f$ 是频率（Frequency），单位是赫兹（Hz）。角频率表示波每秒内完成的周期数乘以 $2\pi$。

• $t$ ：时间（Time），单位是秒（s）。

• $\varphi$ ：相位（Phase），表示波形的水平偏移量，单位是弧度（radians）。相位决定了波形在时间轴上的起始点。

正弦波其他公式对比

$$y(t)=A\sin (\omega t\pm \theta )$$
$$y(t)=A\sin (2\pi ft+\varphi )$$

使用了不同的表示法来描述波的频率和相位

假设我们有一个频率为 1 Hz 的正弦波，其振幅 $A$ 为 1，相位 $\varphi$ 为 $\pi /2$。在第一种表示法中：
$y(t)=1\sin (2\pi \cdot 1\cdot t+\frac{\pi }{2})$在第二种表示法中：
$y(t)=1\sin (\omega t+\varphi )$
其中 $\omega =2\pi f=2\pi \cdot 1=2\pi$，因此：
$y(t)=1\sin (2\pi t+\frac{\pi }{2})$

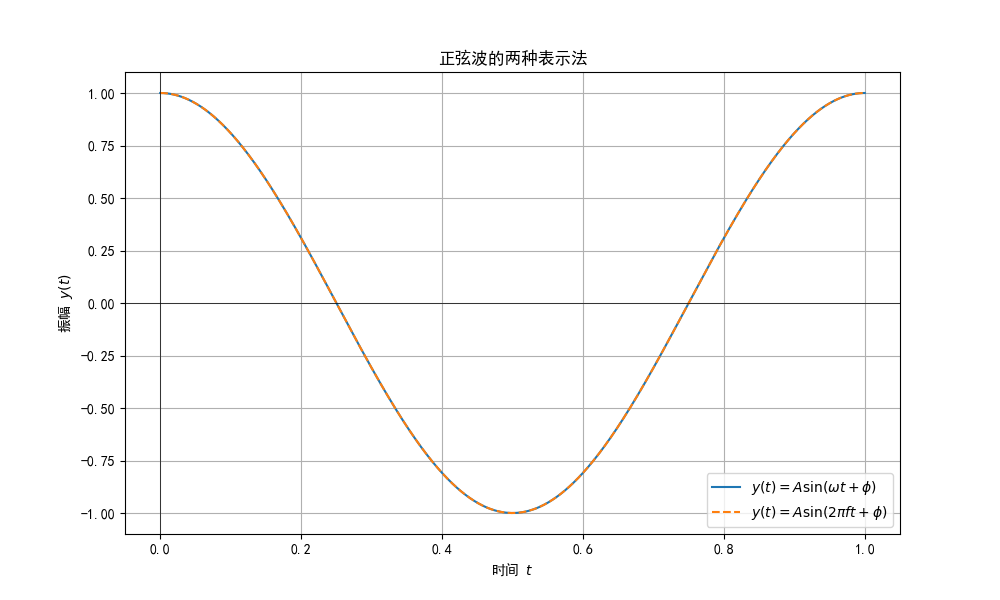

这两个公式描述的是完全相同的波形。

import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 定义时间范围
t = np.linspace(0, 1, 1000)  # 1秒的时间范围

# 定义参数
A = 1        # 振幅
f = 1        # 频率，1 Hz
omega = 2 * np.pi * f  # 角频率
phi = np.pi / 2  # 相位

# 计算波形
y1 = A * np.sin(omega * t + phi)
y2 = A * np.sin(2 * np.pi * f * t + phi)

# 绘制波形
plt.figure(figsize=(10, 6))
plt.plot(t, y1, label='$y(t) = A \sin(\omega t + \phi)$')
plt.plot(t, y2, linestyle='--', label='$y(t) = A \sin(2\pi f t + \phi)$')
plt.axhline(0, color='black', linewidth=0.5)
plt.axvline(0, color='black', linewidth=0.5)
plt.title('正弦波的两种表示法')
plt.xlabel('时间 $t$')
plt.ylabel('振幅 $y(t)$')
plt.legend()
plt.grid(True)
plt.show()

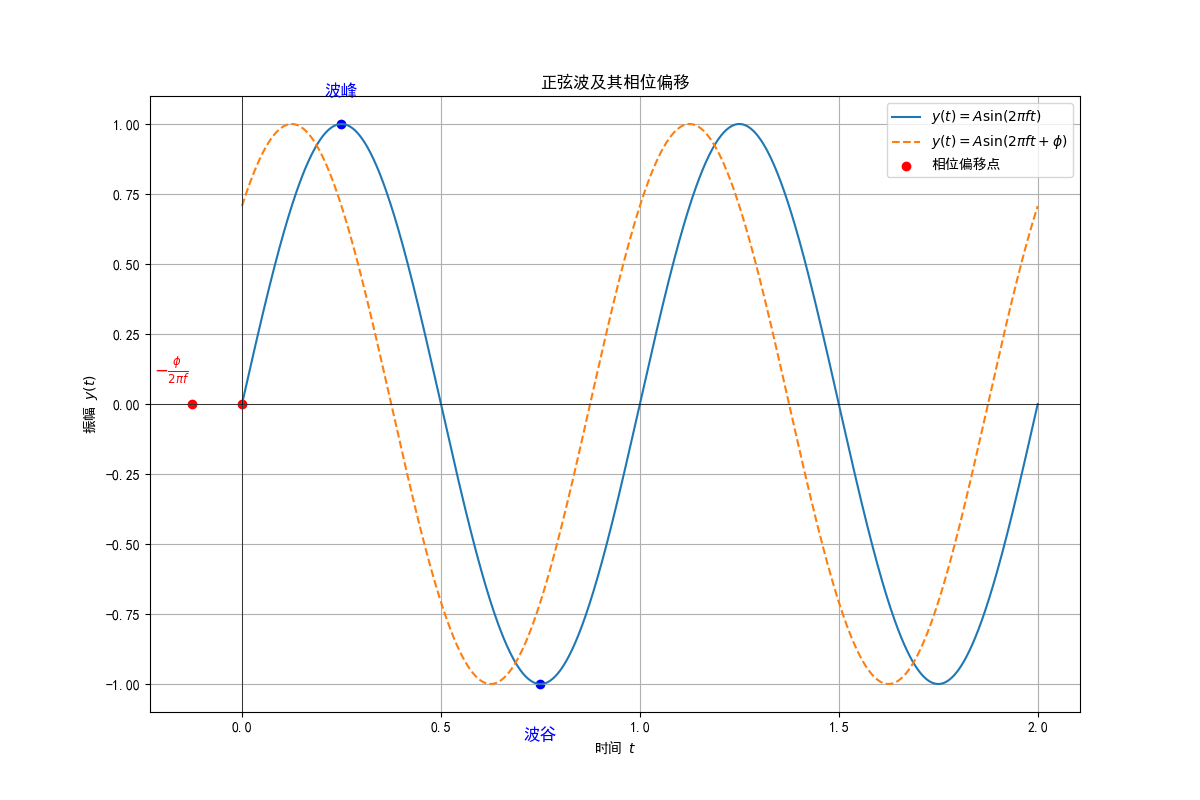

可视化

import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False


# 定义正弦波函数
def sine_wave(t, A=1, f=1, phi=0):
    return A * np.sin(2 * np.pi * f * t + phi)

# 时间范围
t = np.linspace(0, 2, 1000)  # 2秒的时间范围

# 参数设置
A = 1         # 振幅
f = 1         # 频率，1 Hz
phi = np.pi / 4  # 相位，π/4 弧度

# 计算波形
y_no_phase = sine_wave(t, A, f, 0)  # 没有相位偏移
y_with_phase = sine_wave(t, A, f, phi)  # 有相位偏移

# 计算波峰和波谷位置
crest_pos = 1 / (4 * f)
trough_pos = 3 / (4 * f)

# 绘制波形
plt.figure(figsize=(12, 8))

# 绘制没有相位偏移的波形
plt.plot(t, y_no_phase, label='$y(t) = A \sin(2\pi f t)$')

# 绘制有相位偏移的波形
plt.plot(t, y_with_phase, linestyle='--', label='$y(t) = A \sin(2\pi f t + \phi)$')

# 标示相位
plt.axvline(x=0, color='black', linewidth=0.5)
plt.axhline(y=0, color='black', linewidth=0.5)
plt.scatter([0, -phi / (2 * np.pi * f)], [0, 0], color='red', label='相位偏移点')  # 相位偏移点
plt.text(-phi / (2 * np.pi * f) - 0.05, 0.1, r'$-\frac{\phi}{2\pi f}$', color='red', fontsize=12, ha='center')

# 标示波峰、波谷
plt.scatter([crest_pos, trough_pos], [A, -A], color='blue')  # 波峰和波谷
plt.text(crest_pos, A + 0.1, '波峰', color='blue', fontsize=12, ha='center')
plt.text(trough_pos, -A - 0.2, '波谷', color='blue', fontsize=12, ha='center')

plt.text(1/f, -1.5, '$\lambda$', color='purple', fontsize=12, ha='center')

plt.title('正弦波及其相位偏移')
plt.xlabel('时间 $t$')
plt.ylabel('振幅 $y(t)$')
plt.legend()
plt.grid(True)
plt.show()
