引言：一个为脑机接口研究提供坚实基础的数据集
脑机接口（Brain-Computer Interface，BCI）作为连接大脑与外部设备的桥梁，在医学、娱乐和智能家居等多个领域展现了巨大的研究价值。而在这一领域，数据集的作用就如硬件的基础，能够为研究人员提供实际的实验数据，推动技术的发展。清华大学脑机接口研究组发布的Benchmark dataset数据集，为SSVEP（稳态视觉诱发电位）-BCI领域提供了一组高质量、多样化的数据，极大地支持了算法研究和系统优化，为SSVEP（稳态视觉诱发电位）BCI领域的研究提供了重要的基础。
网站地址：清华大学脑机接口研究组
数据集概述：35名参与者的SSVEP-BCI测试数据
1. 参与者信息
- 参与人数：共有35名健康参与者（17名女性，年龄17至34岁，平均年龄为22岁）。
- 分组：
- 经验组（8名参与者，编号S01至S08）：这些参与者对SSVEP-BCI有过较多的研究经验。
- 新手组（27名参与者，编号S09至S35）：这些参与者对SSVEP-BCI的经验较少，主要用于数据收集的基础研究。
2. 实验设计
- 任务要求：
- 每位参与者需要完成6个实验“块”（Block）。
- 每个实验块包含40个“试验”（Trial），分别对应40个不同的字符（Character）。
- 每个试验的流程如下：
- 视觉提示（Visual Cue）：屏幕中央显示一个红色正方形（Red Square），提示参与者需要尽快注视目标。
- 刺激启动（Stimulus Onset）：提示终止后，40个字符开始在屏幕上以特定频率（8-15.8Hz，间隔0.2Hz）闪烁。
- 刺激持续（Stimulus Duration）：刺激持续5秒。
- 空白时间（Blank Interval）：刺激终止后，屏幕暂空0.5秒，为参与者提供短暂休息。
- 刺激频率：每个实验块中，40个字符的闪烁频率从8Hz到15.8Hz逐次递增，间隔0.2Hz。
- 注视要求：参与者需要在视觉提示期间尽快注视目标字符，避免眼跳。
3. 数据采集
- 设备配置：
- 采样设备：使用Neuroscan Synamps2系统（Neuroscan, Inc.），采样率为1000Hz。
- 电极数量：64个电极覆盖全头皮，符合国际10-20电极系统标准。
- 电极位置：参考电极（Reference）位于顶点，地电极（Ground）位于Fz和FPz的中点。
- 电极阻抗：每个电极的阻抗保持在10KΩ以内，以确保信号质量。
- 去噪处理：在数据采集过程中，采用50Hz的脉冲去噪滤波器（Notch Filter）消除电网干扰。
- 事件触发：
- 实验过程中，计算机生成的触发信号通过事件通道传输到采样器，并与EEG数据同步记录。
- 每个试验的开始时间（Epoch）定义为500ms前的预处理期，信号持续6秒（500ms预处理 + 5.5秒刺激）。
4. 数据处理与存储
- 数据分割：连续的EEG数据按照实验设计的时间划分为6秒的“Epoch”，每个Epoch包含：
- 500ms的预处理期（Pre-stimulus）信号。
- 5.5秒的刺激响应期（Post-stimulus Onset）。
- 降采样：每个Epoch的信号被降采样至250Hz，以减少数据体积，同时保留关键信息。
- 数据格式：
- 数据以MATLAB格式存储，每个参与者的数据文件名为“S01.mat”、“S02.mat”等，按照“Subject Index”编号。
- MATLAB文件中包含一个4维矩阵“data”，维度为[Electrode Index（64），Time Points（1500），Target Index（40），Block Index（6)]。
- data矩阵的含义：
- Electrode Index（64）：表示64个电极的信号。
- Time Points（1500）：表示降采样后的1500个时间点。
- Target Index（40）：表示40个字符对应的目标索引。
- Block Index（6）：表示6个实验块的索引。
- 电极位置信息：电极位置数据保存在“64-channels.loc”文件中，包含每个电极的具体位置信息。
-
- 频率与相位信息：频率（Freq）和相位（Phase）信息保存在“Freq_Phase.mat”文件中，分别对应40个字符的频率和相位值。
- 参与者信息：所有参与者的基本信息（如性别、年龄、手性等）保存在“Sub_info.txt”文件中，格式为五列：Subject Index、Gender、Age、Handedness、Group。
数据集的价值与适用场景
1. 数据集的优势
- 多样性：35名参与者中，既有经验丰富的研究者，也有经验较少的新手，能够覆盖不同参与者群体的数据特征。
- 频率覆盖：刺激频率从8Hz到15.8Hz，覆盖了SSVEP研究中常用的频率范围。
- 数据标准化：数据格式统一、结构清晰，便于研究者直接使用和分析。
- 高质量：采样率高、电极数量多、去噪处理完善，确保了数据的可靠性和一致性。
2. 数据集的适用场景
- SSVEP-BCI研究：研究人员可以利用该数据集进行SSVEP信号的特征提取、算法优化以及解码器设计。
- 跨学科研究：数据集可用于神经科学、计算机科学、工程学等多个领域的交叉研究。
- 算法验证：开发和验证各种BCI算法（如CCA、LDA等）的研究可以基于此数据集进行。
如何获取与使用数据集

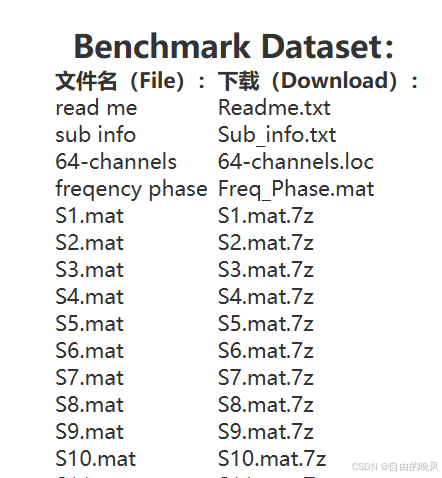

1. 获取数据集
网站地址： 清华大学脑机接口研究组
2. 使用数据集
实际应用的案例，可以看我另一篇文章脑机接口SSVEP经典算法 FBCCA滤波器组典型相关分析 matlab实战
(1)64-channels.loc

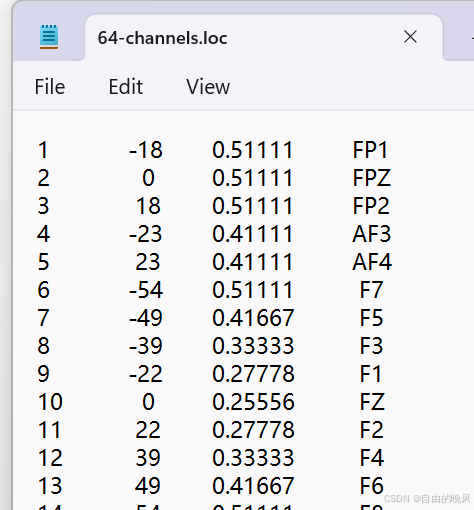

电极位置保存在一个名为“64-channels.loc”的文件中，该文件包含了所有通道的位置，采用极坐标形式。每个电极的信息包含四列：
- 电极索引
- 角度
- 半径
- 标签
例如，第一个电极的信息如下：
- 电极索引： “1”
- 角度： “-18”
- 半径： “0.51111”
- 标签： “FP1”
这表示第一个电极（FP1）的角度为 -18，半径为 0.51111。
(2)Freq_Phase.mat
测试数据S1.mat等，格式为[64, 1500, 40, 6]，

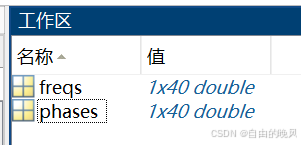

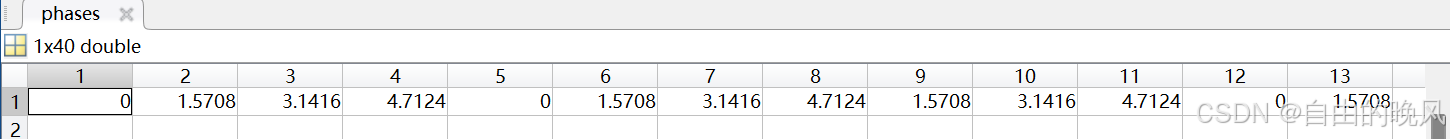

Freq_Phase.mat内附有freqs和phases两组数据，1x40大小，这里的40就是对应[64, 1500, 40, 6]中40，每个位置上的频率和相位信息。
(3)S1、S2.mat数据文件
数据格式为[64, 1500, 40, 6] ，第一维度size为64，是64个电极通道，具体是哪个电极请对应64-channels.loc查看。第二维度size是1500，这是测试里每个时间点上的数据。第三维度size是 40，这是受试者观看的40个不同的ssvep刺激范式的频率。第四维度size是6，这是实验试次，每个人单独重复6次实验。
实际应用的案例，可以看我另一篇文章，
脑机接口SSVEP经典算法 FBCCA滤波器组典型相关分析 matlab实战
先读取文件，用for循环遍历6个试次，然后遍历40个刺激目标，选取不同通道的1500个数据用
(4)Sub_info.txt
受试者信息文件，格式为五列：Subject Index、Gender、Age、Handedness、Group。
参考文献：
Y. Wang, X. Chen, X. Gao and S. Gao, "A Benchmark Dataset for SSVEP-Based Brain–Computer Interfaces," in IEEE Transactions on Neural Systems and Rehabilitation Engineering, vol. 25, no. 10, pp. 1746-1752, Oct. 2017, doi: 10.1109/TNSRE.2016.2627556.
keywords: {Electroencephalography;Electrodes;Frequency modulation;Indexes;Benchmark testing;Visualization;Encoding;Brain–computer interface (BCI);electroencephalogram (EEG);joint frequency and phase modulation (JFPM);public data set;steady-state visual evoked potential (SSVEP)},
