引言
在现代科技飞速发展的浪潮中,光束整形与扫描技术作为光学领域的关键技术,正发挥着愈发重要的作用,广泛应用于激光加工、3D 打印、通信、医疗、科研等众多前沿领域,成为推动各行业技术进步和创新发展的重要力量。
以激光加工为例,传统的高斯光束在能量分布上存在中心能量过高、边缘能量不足的问题,导致加工过程中容易出现热变形、材料损伤等缺陷。而通过光束整形技术,将高斯光束转换为平顶光束、环形光束等特定形状的光束,可以实现更均匀的能量分布,显著提高加工质量和效率。在激光切割中,合适的光束形状能够使切割边缘更加光滑,减少毛刺和热影响区;在激光焊接中,优化后的光束可以增强焊缝的强度和稳定性,降低焊接缺陷的产生。
在 3D 打印领域,光束整形与扫描技术同样发挥着关键作用。金属 3D 打印过程中,激光束的能量分布和扫描路径直接影响着打印件的质量和性能。通过光束整形,可以精确控制熔池的温度分布和凝固过程,有效抑制孔隙、飞溅等缺陷的产生,提高打印件的致密度和力学性能。同时,快速的光束扫描技术能够实现高效的材料堆积,大大缩短打印时间,为 3D 打印技术的大规模应用提供了有力支持。
通信领域,光束整形与扫描技术为光纤通信、自由空间光通信等提供了高效、稳定的光源和精确的光束指向控制。在光纤通信中,通过对激光光束的整形和调制,可以提高信号的传输容量和质量,实现高速、长距离的数据传输。在自由空间光通信中,光束扫描技术能够快速、准确地对准通信目标,克服大气湍流等因素对光束传输的影响,保障通信的稳定性和可靠性。
医疗领域,激光手术、激光治疗等技术依赖于光束整形与扫描技术来实现精确的病灶定位和治疗。例如,在眼科手术中,通过对激光光束的精确控制,可以实现对角膜的精准切削,矫正视力;在肿瘤治疗中,利用特定形状的光束对肿瘤组织进行局部加热或消融,能够有效杀死癌细胞,同时减少对周围正常组织的损伤。
科研领域,光束整形与扫描技术为微观世界的探索提供了强大的工具。在光镊技术中,通过对光束的整形和操控,可以实现对微小粒子的精确捕获和操控,用于生物细胞研究、纳米材料组装等;在高分辨率显微镜中,利用特殊的光束扫描方式,可以提高成像的分辨率和对比度,观察到更细微的生物结构和物理现象。
光束整形与扫描技术凭借其在众多领域的卓越表现,成为现代科技不可或缺的重要组成部分。随着技术的不断创新和突破,这两项技术将在更多领域展现出巨大的潜力,为推动科技进步和社会发展做出更大的贡献。接下来,让我们深入探索光束整形与扫描技术的奥秘。
光束整形技术详解
传统高斯光束的不足
在激光技术的发展历程中,高斯光束作为一种基础且常见的光束模式,在许多领域都有着广泛的应用。高斯光束是激光束在自由空间传播时的一种典型模式,其电场强度分布遵循高斯函数形式。从波动光学角度来看,它是麦克斯韦方程组在特定边界条件下的解 。在激光产生过程中,激光器谐振腔内的光学模式决定了输出光束具有高斯分布特性。例如,在由两块反射镜构成的简单谐振腔中,光在腔内往返传播,满足共振条件的模式形成稳定的高斯光束分布,其光强在光束横截面呈中心强、边缘弱的高斯分布。
然而,在金属激光增材制造等对光束能量分布要求严苛的领域,传统高斯光束的局限性逐渐凸显。其能量呈中心高、边缘低的分布状态,犹如一个顶部高耸、四周低缓的山峰。这种不均匀的能量分布,在金属激光增材制造过程中,会导致熔池温度梯度大。就像在一片土地上,有的地方温度极高,有的地方温度较低,形成了巨大的温度落差。这不仅使得熔池的稳定性差,容易引发各种不稳定现象,还会致使低熔点金属过早汽化。这一过程不仅改变了原本的设计组分,还进一步增加了熔池的不稳定性,使得整个制造过程充满了不确定性。
此外,高斯光束的这种能量分布还会导致孔隙率增加。在金属凝固过程中,由于能量分布不均,一些地方无法得到足够的能量来填充孔隙,从而降低了零件的力学性能和疲劳寿命。据相关研究表明,使用高斯光束进行金属增材制造时,零件的疲劳寿命可能会降低 20% - 30% 。同时,高斯光束的能量利用率低,大量的能量集中在中心区域,而边缘区域的能量却不足,造成了能量的浪费。在一些对能量利用率要求较高的应用场景中,这无疑是一个亟待解决的问题。
光束整形的原理与作用

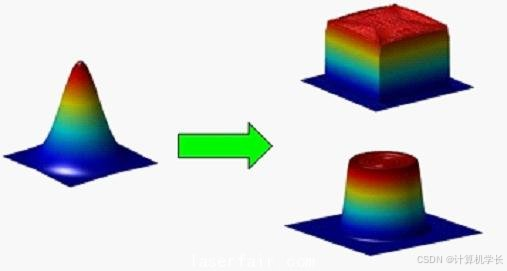

光束整形,作为解决传统高斯光束不足的关键技术,其原理是对入射光束的辐照度和相位分布进行重新分配。辐照度分布决定了光束的轮廓,如常见的高斯形、环形、圆形或矩形等;而相位则决定了输出光束的传播特性。通过对这两个关键因素的精确调控,光束整形技术能够将原始的光束转换为满足特定需求的形状和能量分布。
在金属激光增材制造中,光束整形技术发挥着举足轻重的作用。它能够精准调控熔池的温度与流动行为,就像一位经验丰富的指挥家,巧妙地引导着熔池中的每一个元素。通过优化能量分布,有效抑制了孔隙、飞溅等缺陷的产生。在使用特定的光束整形技术后,金属增材制造过程中的孔隙率可以降低 50% 以上,飞溅现象也能得到显著改善。这不仅提高了能量利用率,还大大提升了打印质量与效率。原本需要多次加工才能达到的精度,现在通过光束整形技术,一次加工就能实现,大大缩短了生产周期。
在其他领域,光束整形技术同样有着出色的表现。在激光切割中,合适的光束形状能够使切割边缘更加光滑,减少毛刺和热影响区,提高切割质量;在激光焊接中,优化后的光束可以增强焊缝的强度和稳定性,降低焊接缺陷的产生,使焊接更加牢固可靠。
典型光束整形方法
非球面透镜组整形
非球面透镜组整形是一种基于几何光学原理的光束整形方法。它依据能量守恒定律,通过构建输入 - 输出光线映射函数,巧妙地实现了激光束能量的再分配。这种方法的核心在于利用非球面透镜的特殊形状,对光线进行精确的折射和聚焦,从而改变光束的能量分布。
以具有双自由曲面的光学透镜组设计为例,它由两个具有自由曲面的透镜组成。当激光束入射到第一个透镜时,光线会根据透镜表面的曲率和形状发生折射,然后再经过第二个透镜的进一步调制,最终实现能量的重新分配。在这个过程中,光线的传播路径和能量分布都被精确控制,就像在一个精心设计的迷宫中,光线按照预定的路线前进,最终达到理想的能量分布状态。
非球面透镜组整形具有能量利用率高的显著优势,能够将输入激光的能量高效地转换为所需的光束形状,减少能量的损耗。其耐高温性能卓越,特别适合大功率激光束的整形需求。在一些高功率激光加工设备中,非球面透镜组能够稳定地工作,承受高温和高能量密度的激光束,保证整形效果的稳定性和可靠性。
这种方法也存在一定的局限性。它对输入激光光强的稳定性要求极为严苛,光强的微小波动都可能干扰整形效果。就像一个精密的天平,稍微一点外力的干扰,就会导致平衡被打破。如果输入激光的光强不稳定,那么在透镜组对光线进行折射和聚焦的过程中,就会出现能量分布不均匀的情况,从而影响最终的整形效果。
液晶空间光调制器整形
液晶空间光调制器整形是一种基于液晶技术的光束整形方法,它充分利用了液晶分子的独特特性来实现对光束的精确调控。液晶是一种有序流体,其分子排列可以通过外部电场进行控制。这些分子对光波的偏振状态具有调制作用,因为它们能改变光波通过液晶层时的相位和振幅。
通过控制液晶分子的双折射与扭曲向列效应,液晶空间光调制器可以灵活地调控输入光束的相位及幅度。具体来说,通过改变施加在液晶单元上的电压,可以调整液晶分子的排列。这种排列变化影响了液晶层的光学性质,进而改变通过液晶层的光波的相位或振幅。当电压增加时,液晶分子的排列方向发生改变,使得光波的相位延迟增加,从而实现对光束相位的精确调控。
液晶空间光调制器的一大优势是可以通过精准编程改变电压,实时动态地调控多种光斑形状,如方形、环形、星形等。这使得它能够满足复杂零件加工对光斑形状的定制诉求。在 3D 打印中,对于一些具有复杂形状和结构的零件,需要不同形状的光斑来进行精确的加工。液晶空间光调制器可以根据零件的设计要求,快速切换光斑形状,实现对复杂零件的高效加工。
与静态光束整形技术相比,液晶空间光调制器的动态光束整形能力使其在满足复杂零件加工需求方面具有更大的优势。它能够根据加工过程中的实时变化,及时调整光斑形状和能量分布,确保加工质量的稳定性和一致性。在加工过程中,如果发现某个区域的温度过高或过低,液晶空间光调制器可以迅速调整光斑形状,优化能量分布,从而保证加工的顺利进行。
微透镜阵列整形
微透镜阵列整形是一种利用微透镜阵列结构对光束进行重新分配的整形方法。其核心系统由微透镜阵列结构与聚焦透镜组成。微透镜阵列由许多微小的透镜组成,这些透镜的焦距和尺寸相同,它们紧密排列在一起,形成了一个独特的光学结构。
当多模激光束入射到微透镜阵列时,光束会被微透镜阵列分成若干个子光束。这些子光束就像一条条分支的小溪,各自携带部分能量。然后,这些子光束经过聚焦透镜聚焦在输出平面上,在输出平面上重新分配光束强度。通过这种方式,微透镜阵列能够有效地优化输出光束的均匀性,确保加工能量分布均匀稳定。
在激光加工中,对于一些需要大面积均匀能量分布的应用场景,微透镜阵列整形技术能够发挥重要作用。在激光热处理中,需要对大面积的材料进行均匀加热,微透镜阵列可以将激光束均匀地分布在材料表面,实现高效的热处理过程。
然而,微透镜阵列整形技术也存在一些局限性。由于其系统复杂度较高,涉及到微透镜阵列的设计、制造以及与聚焦透镜的精确配合,这使得制造成本显著提升。在一些对成本敏感的场景中,如大规模的工业生产中,过高的成本可能会限制其应用。因此,在实际应用中,需要权衡性能与成本因素,根据具体需求来选择是否采用微透镜阵列整形技术。
衍射光学元件整形
衍射光学元件整形是一种基于衍射理论的光束整形方法,它通过设计和制造特殊的衍射光学元件来实现对光束的波前变换和能量分布调整。衍射光学元件是一种基于衍射光学原理的具有高衍射效率的光学元件,它通常是通过刻蚀等工艺在基板上形成特定的微结构或纳米结构。
在元件设计过程中,需要已知入射光场与目标光场复振幅分布,然后通过衍射传输理论,求解需要补偿的衍射相位。这个过程就像一场精密的数学计算,需要精确地分析和设计每一个参数。通过刻蚀的方式将求解的衍射相位添加到一定厚度的光学元件上,当光束通过整形 DOE 时,就会发生衍射现象,从而实现光束的波前变换,达到整形目的。
在金属焊接领域,衍射光学元件整形技术展现出了卓越的性能。以铝合金焊接为例,与普通高斯光束焊接相比,调制光束焊接(MBW)能够使熔池更加稳定。由于激光能量分布均匀,MBW 可以减少焊接缺陷,如裂纹和气孔的产生,同时提升焊缝表面质量。相关研究表明,使用衍射光学元件整形后的光束进行铝合金焊接,焊缝的强度可以提高 10% - 20%,表面粗糙度降低 30% - 40% ,有效地推动了焊接工艺的升级。
不同整形光束的特点及对熔池的影响
椭圆光束
椭圆光束由圆形高斯光束整形而来,根据其长轴与扫描方向的相对关系,可分为纵向椭圆光束和横向椭圆光束。当长轴平行于扫描方向时,为纵向椭圆光束;长轴垂直于扫描方向时,则为横向椭圆光束。
纵向椭圆光束在扫描过程中,由于其长轴方向与扫描方向一致,光束在材料表面的作用时间相对较长,导致加热时间长。这就好比用小火慢炖,虽然加热效率低,但能够使熔池受热更加均匀,熔池的稳定性得到提高。在这种稳定的熔池环境下,晶粒有更充足的时间生长,有利于形成较大尺寸的晶粒,从而对零件的性能产生一定的影响。例如,在一些对材料韧性要求较高的应用中,较大的晶粒尺寸可以提高材料的韧性,使零件在承受外力时不易发生断裂。
横向椭圆光束则与之不同,由于其长轴垂直于扫描方向,光束在短时间内覆盖的区域较大,因此效率高。这种快速的能量输入方式能够使材料迅速熔化,进而细化晶粒。但与此同时,由于能量集中在较短的时间内输入,熔池的深度相对较浅,这可能会导致冶金结合力弱的问题。在一些需要高强度连接的应用中,较弱的冶金结合力可能会影响零件的整体强度和可靠性。
尽管纵向和横向椭圆光束在加热时间、效率、熔深和冶金结合力等方面存在差异,但它们都具有能量梯度低的特点。这种低能量梯度使得熔池在熔化和凝固过程中更加稳定,减少了飞溅的产生。与传统高斯光束相比,椭圆光束更易生成等轴晶。等轴晶的存在可以提高零件的性能,使其在各个方向上的力学性能更加均匀,提高零件的抗疲劳性能和耐腐蚀性。在航空航天领域,对于一些承受复杂应力的零部件,等轴晶结构能够显著提高其使用寿命和可靠性。
平顶光束

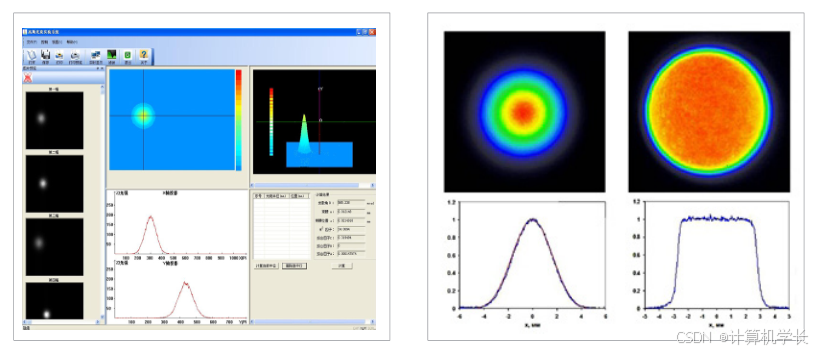

平顶光束的最显著特点是能量在光束横截面上均匀分布,就像一个平坦的桌面,各处的能量高度一致。这种均匀的能量分布在激光加工过程中具有诸多优势。
在熔池温度梯度方面,平顶光束能够大幅减小熔池温度梯度。传统高斯光束中心能量高、边缘能量低的分布方式,会导致熔池中心温度过高,边缘温度较低,形成较大的温度梯度。而平顶光束的均匀能量分布使得熔池各处温度相近,有效减小了温度梯度。这有利于促进晶粒生长,因为在较小的温度梯度下,晶粒生长更加均匀,不会出现因温度差异过大而导致的晶粒生长不均匀现象。同时,均匀的能量分布也提高了能量的利用效率,避免了能量的浪费,使得激光能量能够更有效地用于材料的熔化和加工。
在打印效率和质量方面,平顶光束表现出色。由于其能量均匀,能够在更短的时间内使材料达到熔化温度,从而提高了打印效率。均匀的能量分布有助于提高零件的密度和表面质量。在零件的成型过程中,均匀的能量输入使得材料的熔化和凝固更加均匀,减少了内部孔隙和缺陷的产生,提高了零件的致密度。均匀的能量分布也使得零件表面更加光滑,减少了表面粗糙度,提高了零件的表面质量。在一些对表面质量要求极高的光学元件制造中,平顶光束能够确保元件表面的平整度和光洁度,满足高精度的光学性能要求。
平顶光束还能够抑制金属蒸发与飞溅。在激光加工过程中,过高的能量密度会导致金属迅速蒸发,形成金属蒸气,这些蒸气在逸出过程中可能会携带部分熔化的金属颗粒,形成飞溅。平顶光束的均匀能量分布避免了局部能量过高的情况,降低了金属蒸发的速率,从而有效抑制了金属蒸发与飞溅现象的发生。这不仅减少了材料的浪费,还提高了加工环境的清洁度,有利于提高加工的稳定性和可靠性。
平顶光束在光束传输中也存在一些不足。其形状难以保持,在传输过程中容易受到各种因素的影响,如空气扰动、光学元件的微小偏差等,导致光束形状发生畸变,从而影响其能量分布的均匀性。平顶光束均匀分布的范围较窄,这限制了其在一些需要大面积均匀能量分布的应用场景中的使用。在一些大型材料的表面处理中,由于平顶光束均匀分布范围有限,可能无法满足整个表面的处理需求。
贝塞尔光束
贝塞尔光束具有独特的点 - 环光强分布,其中心是一个高强度的光斑,周围环绕着一系列同心的光环,就像平静水面上的涟漪。这种特殊的光强分布赋予了贝塞尔光束许多优异的特性。
贝塞尔光束的中心光斑具有无衍射的特性,这意味着在传播过程中,其光斑尺寸几乎不会随距离的增加而扩大,能够保持较为稳定的尺寸和形状。与之相关的是,贝塞尔光束拥有较长的焦深,这使得它在较长的距离范围内都能保持较高的能量密度,对材料进行有效的加工。即使在加工距离发生一定变化时,贝塞尔光束也能保证加工效果的一致性,不会因为距离的改变而导致能量分布不均或加工质量下降。贝塞尔光束还具有自修复特性,当光束在传播过程中遇到障碍物时,它能够绕过障碍物继续传播,并在障碍物后方重新恢复其原来的光强分布,就像具有自我修复的能力一样。
在激光加工中,贝塞尔光束的这些特性使其能够形成深窄熔池。由于其中心光斑能量集中且无衍射,能够在材料表面形成深度较大、宽度较窄的熔池。这种深窄熔池对于增强层间连接具有重要作用。在多层材料的加工过程中,深窄熔池能够使上下层材料之间的融合更加充分,增加层间的结合强度,从而提高整个零件的结构稳定性。深窄熔池还能够减少缺陷的产生。在熔池的凝固过程中,较小的熔池宽度和较大的深度有利于减少气孔、裂纹等缺陷的形成,因为在这种情况下,熔池中的气体更容易逸出,材料的凝固更加均匀,降低了缺陷产生的概率。贝塞尔光束有利于生成等轴晶,等轴晶的存在能够提升零件的质量,使零件在各个方向上的力学性能更加均匀,提高零件的综合性能。在一些对材料性能要求严格的航空航天、汽车制造等领域,贝塞尔光束加工后的零件能够更好地满足高强度、高可靠性的使用要求。
逆高斯光束
逆高斯光束的能量分布呈现出中心低、边缘高的环形分布特点,与传统高斯光束的中心高、边缘低分布恰好相反。这种独特的能量分布使得逆高斯光束在激光加工过程中对熔池产生了特殊的影响。
逆高斯光束形成的熔池较浅。由于能量主要集中在光束的边缘,中心区域能量较低,在照射到材料表面时,边缘的能量能够迅速使材料表面熔化,但由于中心能量不足,熔池难以向材料内部深入扩展,从而导致熔池较浅。在一些对熔深要求不高的表面处理应用中,这种浅熔池的特点可以得到充分利用,例如在材料表面的涂层制备中,浅熔池能够确保涂层与基体之间的良好结合,同时避免对基体材料的过度熔化和损伤。
逆高斯光束在加工过程中会使材料经历两次加热冷却过程。当光束照射到材料表面时,首先是边缘的高能区域使材料表面熔化,形成一个浅的熔池。随着光束的移动,熔池开始冷却凝固。当光束的中心区域经过时,虽然能量较低,但仍然能够对已经凝固的部分进行二次加热,使其再次熔化,然后再次冷却凝固。这种两次加热冷却过程对材料的微观结构和性能产生了一定的影响。一方面,它降低了粉末未熔的风险。在激光粉末床熔融等加工过程中,传统高斯光束可能会因为能量分布不均导致部分粉末无法完全熔化,而逆高斯光束的两次加热冷却过程能够使粉末得到更充分的熔化,减少了粉末未熔的情况,提高了材料的致密度。另一方面,这种过程也减弱了层间连接。由于第二次加热冷却过程可能会破坏第一次凝固时形成的层间结合结构,使得层间的连接强度降低。在一些对层间连接要求较高的应用中,如大型结构件的制造,需要谨慎考虑逆高斯光束的使用,或者采取相应的措施来增强层间连接,如优化扫描策略、调整加工参数等。
光束扫描技术介绍
光束扫描的基本原理
光束扫描的核心在于通过特定手段改变光束的传播方向,从而实现对目标区域的扫描。在这个过程中,振镜、声光偏转器、电光偏转器等元件发挥着关键作用。
振镜是一种常见的光束扫描元件,它主要由电机、反射镜和透镜组成。当电机驱动反射镜旋转时,根据光的反射定律,反射镜会改变入射光线的反射方向。假设初始时光束垂直入射到反射镜上,当反射镜绕某一轴旋转一定角度时,光束的反射方向就会相应改变,从而实现光束在空间中的扫描。在激光打标设备中,通过控制振镜的快速摆动,能够使激光束在工件表面快速移动,完成各种图案和文字的标记。
声光偏转器则是利用声光效应来实现光束扫描。当超声波在透明媒质中传播时,由于光弹效应,会使媒质的折射率发生周期性变化,形成类似于相位型衍射栅的结构。当激光束入射到该超声媒质中时,就会发生衍射现象,衍射光的强度和方向会随着超声波的强度和频率的变化而改变。通过改变超声波的频率,就可以精确地控制衍射光的方向,从而实现光束的扫描。在高速光通信系统中,声光偏转器能够快速地切换光束的方向,实现数据的高速传输。
电光偏转器是基于电光效应来工作的。当电场施加到电光晶体上时,晶体会产生折射率的变化。如果晶体的折射率是坐标的线性函数,当光束沿特定方向入射到晶体时,光波的不同部分在晶体中传播的速度会有所差异,导致波阵面发生偏转,从而使光束在空间中的传播方向发生改变。在精密测量领域,电光偏转器能够提供高精度的光束扫描,满足对微小物体进行精确测量的需求。
常见光束扫描技术及应用场景
振镜扫描技术
振镜扫描技术以其速度快、精度高的显著优势,在众多激光加工领域中占据着重要地位。在激光打标应用中,振镜能够快速准确地控制激光束在工件表面的运动轨迹,实现对各种复杂图案、文字和标识的高精度标记。无论是金属、塑料还是陶瓷等材料,振镜扫描都能轻松应对,为产品的追溯、防伪和个性化定制提供了有力支持。在电子产品的外壳上标记品牌 logo、型号和生产日期等信息,不仅清晰美观,而且具有良好的耐久性。
在激光切割和雕刻领域,振镜扫描技术同样发挥着关键作用。它能够使激光束快速地在材料表面进行扫描,实现对材料的精确切割和雕刻。对于一些复杂形状的零件加工,振镜扫描可以通过灵活的路径规划,高效地完成加工任务,大大提高了生产效率和加工精度。在制作精美的工艺品时,振镜扫描能够将设计师的创意精确地呈现在材料上,实现复杂图案的雕刻,展现出精湛的工艺水平。
声光扫描技术
声光扫描技术以其独特的响应速度快的特点,在高速扫描和光通信等领域展现出巨大的应用潜力。在高速光通信系统中,信息的传输速度至关重要。声光扫描器能够快速地切换光束的方向,实现光信号的高速调制和传输,满足现代通信对大容量、高速率的需求。在光纤通信网络中,声光扫描器可以用于光信号的路由选择和交换,提高通信系统的灵活性和可靠性。
在一些需要快速获取信息的场景中,如高速成像和激光雷达等,声光扫描技术也能发挥重要作用。在高速成像系统中,声光扫描器能够快速地扫描目标物体,获取其图像信息,为实时监测和分析提供数据支持。在自动驾驶的激光雷达系统中,声光扫描器可以快速地扫描周围环境,获取障碍物的位置和形状等信息,为车辆的行驶安全提供保障。
电光扫描技术
电光扫描技术凭借其精度高、稳定性好的优势,在精密测量和光学成像等领域有着广泛的应用。在精密测量领域,对于微小物体的尺寸、形状和位置等参数的测量需要极高的精度。电光扫描器能够提供高精度的光束扫描,通过与其他光学测量设备相结合,可以实现对微小物体的精确测量。在半导体制造过程中,需要对芯片上的微小结构进行精确测量,电光扫描技术能够满足这一需求,确保芯片的制造质量。
在光学成像领域,电光扫描技术可以用于高分辨率显微镜和光学相干断层扫描(OCT)等设备中。在高分辨率显微镜中,电光扫描器能够精确地控制光束的扫描路径,提高成像的分辨率和对比度,使科学家能够观察到更细微的生物结构和物理现象。在 OCT 设备中,电光扫描技术可以实现对生物组织的断层成像,为医学诊断提供重要的依据。
光束整形与扫描技术的应用领域
金属增材制造
在金属增材制造领域,光束整形与扫描技术扮演着至关重要的角色,为解决传统制造工艺的难题、提升制造质量与效率提供了关键支持。
传统高斯光束在金属增材制造中存在诸多局限性,如前文所述,其能量分布不均导致熔池温度梯度大、稳定性差,易产生孔隙、飞溅等缺陷,严重影响打印质量和零件性能。而光束整形技术通过对激光束能量分布的精确调控,有效改善了这一状况。
以平顶光束为例,其均匀的能量分布能够减小熔池温度梯度,使熔池受热更加均匀,从而有效抑制孔隙和飞溅的产生。在实际应用中,使用平顶光束进行金属增材制造,可使零件的孔隙率降低 30% - 50%,显著提高零件的致密度和力学性能。这种均匀的能量分布还有利于促进晶粒生长,使晶粒更加均匀细小,进一步提升零件的综合性能。
贝塞尔光束的独特性质也使其在金属增材制造中展现出优势。其中心光斑无衍射、焦深长的特点,能够形成深窄熔池,增强层间连接。在制造多层结构的金属零件时,深窄熔池可以使上下层之间的融合更加紧密,提高零件的结构稳定性。贝塞尔光束的自修复特性使其在遇到微小干扰时仍能保持稳定的加工效果,减少了因外界因素导致的加工缺陷。
光束扫描技术则为复杂形状的构建提供了可能。通过精确控制激光束的扫描路径和速度,可以实现对金属粉末的精确熔化和堆积,从而制造出各种复杂形状的零件。在制造航空发动机的复杂叶片时,光束扫描技术能够根据叶片的三维模型,精确控制激光束在粉末床上的扫描轨迹,实现叶片的高精度制造。快速的扫描速度还能够提高制造效率,缩短生产周期,满足工业生产对高效、高质量制造的需求。
激光加工(切割、焊接、打孔等)
激光切割
在激光切割领域,光束整形与扫描技术的应用极大地提高了切割质量和效率。传统的高斯光束在切割过程中,由于能量分布不均,容易导致切割边缘粗糙、出现毛刺,且切割效率较低。通过光束整形,将高斯光束转换为平顶光束或其他特定形状的光束,可以使能量更加均匀地分布在切割区域,从而提高切割质量。
平顶光束在激光切割中表现出色,其均匀的能量分布能够使切割边缘更加光滑,减少毛刺的产生。实验表明,使用平顶光束进行激光切割,切割边缘的粗糙度可以降低 50% 以上,提高了产品的外观质量和尺寸精度。均匀的能量分布还能够减少热影响区的范围,降低材料因热变形而产生的误差,对于一些对精度要求较高的切割任务,如电子元件的切割,具有重要意义。
光束扫描技术则为激光切割的速度和灵活性提供了保障。通过快速的光束扫描,激光束可以在材料表面迅速移动,实现快速切割。在切割大面积的板材时,光束扫描技术能够快速地完成切割任务,提高生产效率。光束扫描技术还能够根据切割图案的要求,灵活调整扫描路径,实现对复杂形状的切割。在切割各种异形零件时,光束扫描技术可以通过预先编程的扫描路径,精确地切割出所需的形状,无需复杂的模具制作,降低了生产成本。
激光焊接
在激光焊接中,光束整形与扫描技术对于优化熔池稳定性、减少焊接缺陷起着关键作用。传统高斯光束焊接时,由于能量集中在中心区域,容易导致熔池中心温度过高,产生气孔、裂纹等缺陷。
通过光束整形,采用环形光束或其他优化形状的光束进行焊接,可以使能量更加均匀地分布在焊接区域,改善熔池的稳定性。环形光束能够在焊接过程中形成一个环形的加热区域,使熔池的温度分布更加均匀,减少了因温度梯度过大而产生的应力集中,从而降低了气孔和裂纹的产生概率。在焊接铝合金等材料时,使用环形光束可以有效减少焊接缺陷,提高焊缝的强度和质量。
光束扫描技术在激光焊接中也具有重要应用。通过精确控制光束的扫描速度和路径,可以实现对焊接过程的精确控制。在焊接复杂形状的工件时,光束扫描技术可以根据工件的形状和焊接要求,实时调整光束的扫描路径,确保焊缝的质量和一致性。快速的光束扫描还能够提高焊接速度,减少焊接时间,提高生产效率。在大规模的工业生产中,提高焊接速度可以显著降低生产成本,提高生产效益。
激光打孔
在激光打孔领域,光束整形与扫描技术实现了高精度、高效率的打孔。传统的高斯光束打孔时,由于能量分布不均,容易导致孔的形状不规则、孔径偏差大。
通过光束整形,采用聚焦性能更好的光束进行打孔,可以提高打孔的精度和效率。例如,使用贝塞尔光束进行打孔,其中心光斑的高能量密度和无衍射特性,能够在材料上形成直径更小、更规则的孔。在制造航空发动机的燃油喷嘴时,需要在喷嘴上打出大量微小的孔,使用贝塞尔光束可以实现高精度的打孔,确保喷嘴的性能和质量。
光束扫描技术则为激光打孔的自动化和高效化提供了支持。通过计算机控制光束的扫描,可以实现对多个孔的快速、精确打孔。在电路板制造中,需要在电路板上打出大量的过孔,光束扫描技术可以根据电路板的设计要求,快速地完成打孔任务,提高生产效率。光束扫描技术还可以实现对不同形状和尺寸的孔的加工,满足多样化的生产需求。
光学成像与测量
光学成像
在光学成像领域,光束整形与扫描技术对于改善成像质量、实现快速成像和图像拼接具有重要意义。传统的成像系统中,光束的能量分布和传播特性会影响成像的清晰度和对比度。
通过光束整形,对光束的波前进行校正和优化,可以改善成像质量。例如,使用自适应光学系统对光束进行整形,能够补偿因大气湍流等因素引起的波前畸变,提高天文望远镜的成像清晰度。在观测遥远的天体时,大气湍流会使光线发生折射和散射,导致成像模糊。自适应光学系统通过实时监测波前畸变,并对光束进行相应的整形,能够有效地消除这些影响,使观测到的天体图像更加清晰。
光束扫描技术则实现了快速成像和图像拼接。在高速成像系统中,光束扫描技术可以使成像系统快速地对目标物体进行扫描,获取高帧率的图像。在拍摄运动物体的瞬间状态时,高速成像系统能够通过光束扫描技术,快速地捕捉到物体的运动轨迹和细节,为科学研究和工程应用提供重要的数据支持。光束扫描技术还可以用于图像拼接,通过对不同位置的图像进行扫描和采集,然后将这些图像进行拼接,能够获得更大视场的图像。在拍摄大型场景时,通过图像拼接可以将多个小视场的图像组合成一个完整的大视场图像,展示出更广阔的场景信息。
光学测量
在光学测量领域,光束整形与扫描技术广泛应用于精密尺寸测量、表面形貌测量等。在精密尺寸测量中,需要精确控制光束的传播方向和能量分布,以提高测量的精度。
通过光束整形,采用平行度更好的光束进行测量,可以减小测量误差。例如,使用经过准直整形的光束进行长度测量,能够确保光束在传播过程中的平行度,提高测量的准确性。在测量高精度的机械零件尺寸时,准直光束可以精确地测量零件的长度、直径等参数,为零件的加工和质量控制提供可靠的数据。
光束扫描技术则为表面形貌测量提供了高效的手段。通过光束扫描技术,可以对物体表面进行快速、全面的扫描,获取物体表面的三维形貌信息。在测量复杂曲面的零件表面时,光束扫描技术可以通过对不同角度和位置的扫描,精确地重建出零件表面的三维形状,为零件的设计、制造和检测提供重要的依据。在汽车制造中,通过对汽车零部件表面的三维形貌测量,可以检测零部件的制造精度和表面质量,确保汽车的性能和安全性。
通信领域(光通信)
在光通信领域,光束整形与扫描技术对于提高信号质量和传输效率、实现光信号的快速切换和路由起着关键作用。随着通信技术的不断发展,对光通信的带宽、速度和稳定性提出了更高的要求。
光束整形技术通过对激光束的模式、相位和幅度进行精确控制,能够提高信号的质量和传输效率。在光纤通信中,采用特定的光束整形技术可以使激光束更好地匹配光纤的传输特性,减少信号的衰减和失真。通过对激光束进行模式整形,使其与光纤的基模更好地耦合,可以提高信号的传输距离和带宽。在长距离的光纤通信中,减少信号的衰减和失真对于保证通信质量至关重要,光束整形技术能够有效地满足这一需求。
光束扫描技术则用于光信号的快速切换和路由。在光通信网络中,需要根据通信需求快速地切换光信号的传输路径,实现高效的通信。光束扫描技术可以通过快速改变光束的传播方向,实现光信号在不同光路之间的切换。在全光交换网络中,光束扫描技术能够快速地将光信号从一个输入端口切换到指定的输出端口,实现光信号的高速路由,提高通信网络的灵活性和效率。
技术发展趋势与挑战
发展趋势
向动态、可重构方向发展
传统的光束整形与扫描技术大多采用固定的光学元件和预设的扫描模式,一旦系统搭建完成,其功能和参数便难以灵活调整。随着科技的飞速发展,对光束整形与扫描技术的灵活性和适应性提出了更高的要求,促使其向动态、可重构方向迈进。
在动态光束整形方面,液晶空间光调制器的应用越来越广泛。它通过控制液晶分子的排列,能够实时改变光束的相位和振幅,从而实现多种光斑形状的快速切换。在生物医学成像中,研究人员需要根据不同的样本特性和成像需求,快速调整光斑形状以获取最佳的成像效果。液晶空间光调制器可以在毫秒级的时间内完成光斑形状的切换,满足了生物医学成像对实时性和灵活性的要求。
微机电系统(MEMS)技术也为动态光束整形提供了新的解决方案。MEMS 扫描镜能够在微小的尺寸下实现高速、高精度的光束扫描,通过与其他光学元件相结合,可以实现对光束的动态整形。在激光显示领域,MEMS 扫描镜可以快速地扫描光束,实现高分辨率、高刷新率的图像显示,为用户带来更加清晰、流畅的视觉体验。
可重构光学系统则是实现动态、可重构光束整形与扫描的另一个重要方向。这种系统采用模块化设计,通过更换或调整光学元件的位置和参数,能够实现不同的光束整形和扫描功能。在科研领域,可重构光学系统可以根据不同的实验需求,快速搭建出相应的光束整形与扫描系统,大大提高了实验的效率和灵活性。在研究新型材料的光学性质时,研究人员可以利用可重构光学系统,快速调整光束的形状、能量分布和扫描方式,深入研究材料在不同光束条件下的光学响应。
与人工智能、机器学习结合实现智能化控制
人工智能和机器学习技术的迅猛发展,为光束整形与扫描技术带来了新的发展机遇。将这些智能技术与光束整形与扫描技术相结合,可以实现对光束的智能化控制,提高系统的性能和适应性。
在光束整形方面,人工智能算法可以根据不同的应用需求,自动优化光束的形状和能量分布。通过对大量实验数据的学习和分析,人工智能算法能够找到最佳的光束整形参数,实现对光束的精确控制。在激光加工中,人工智能算法可以根据材料的特性、加工要求等因素,自动生成最优的光束形状和能量分布,提高加工质量和效率。对于不同硬度、熔点的金属材料,人工智能算法可以根据其特性,调整光束的形状和能量分布,确保加工过程的稳定性和精度。
机器学习技术则可以用于实时监测和调整光束的参数。通过在系统中集成各种传感器,实时采集光束的相关数据,如光强、相位、光斑尺寸等,机器学习算法可以对这些数据进行分析和处理,及时发现光束参数的变化,并自动调整系统参数,保证光束的稳定性和准确性。在光通信系统中,机器学习技术可以根据环境因素(如温度、湿度、大气湍流等)的变化,实时调整光束的传输参数,确保通信的稳定性和可靠性。当遇到大气湍流时,机器学习算法可以自动调整光束的指向和形状,补偿大气湍流对光束传输的影响,保障通信质量。
人工智能和机器学习技术还可以实现对光束整形与扫描系统的故障诊断和预测维护。通过对系统运行数据的实时监测和分析,智能算法可以及时发现潜在的故障隐患,并提前进行预警和维护,降低系统的故障率,提高系统的可靠性和使用寿命。
在更多新兴领域拓展应用
随着科技的不断进步,光束整形与扫描技术在新兴领域的应用前景日益广阔。
在量子通信领域,光束整形与扫描技术对于实现高效、安全的量子密钥分发和量子隐形传态具有重要意义。量子通信利用量子力学的原理,实现了信息的安全传输。在量子密钥分发过程中,需要精确控制光束的量子态,以确保密钥的安全性和可靠性。光束整形技术可以对量子态进行精确的调控,提高量子密钥分发的效率和安全性。在量子隐形传态中,光束扫描技术可以实现对量子态的快速传输和准确接收,为量子通信的实际应用提供了技术支持。
在虚拟现实(VR)和增强现实(AR)领域,光束整形与扫描技术可以用于提高显示效果和交互体验。VR 和 AR 技术通过将虚拟信息与真实环境相结合,为用户提供了沉浸式的体验。在 VR 和 AR 显示设备中,光束整形技术可以优化光束的能量分布和传播特性,提高图像的亮度、对比度和分辨率,为用户呈现更加清晰、逼真的虚拟场景。光束扫描技术可以实现对用户眼睛位置和姿态的实时跟踪,根据用户的视角动态调整光束的投射方向,实现更加自然、流畅的交互体验。
在生物医学工程领域,光束整形与扫描技术也有着巨大的应用潜力。在光动力治疗中,需要将特定波长的光束精确地照射到病变组织上,同时避免对周围正常组织造成损伤。光束整形技术可以根据病变组织的形状和位置,调整光束的形状和能量分布,实现对病变组织的精准治疗。光束扫描技术可以快速地扫描组织表面,获取组织的三维结构信息,为疾病的诊断和治疗提供依据。在癌症的早期诊断中,光束扫描技术可以对人体组织进行快速扫描,检测出潜在的病变区域,为癌症的早期治疗提供帮助。
面临的挑战
提高光束质量和稳定性
在光束整形与扫描过程中,确保光束质量和稳定性是一个关键挑战。各种因素,如光学元件的制造误差、环境温度和湿度的变化、激光源的波动等,都可能对光束质量和稳定性产生不利影响。
光学元件的制造误差是影响光束质量的重要因素之一。即使是微小的制造误差,也可能导致光束的波前畸变,从而影响光束的聚焦性能和能量分布。在高精度的激光加工中,波前畸变可能导致加工精度下降,出现加工缺陷。为了减少制造误差的影响,需要不断提高光学元件的制造工艺和精度控制水平。采用先进的超精密加工技术,如离子束刻蚀、电子束光刻等,可以制造出更加精确的光学元件,降低制造误差对光束质量的影响。
环境因素,如温度和湿度的变化,也会对光束质量和稳定性产生显著影响。温度变化会导致光学元件的热胀冷缩,从而改变其光学性能,如折射率、曲率半径等。湿度变化则可能导致光学元件表面出现水汽凝结,影响光束的传输和反射。为了应对环境因素的影响,需要采取有效的温度和湿度控制措施,如使用温控箱、除湿设备等,确保光学系统在稳定的环境条件下工作。还可以通过优化光学系统的设计,采用热补偿结构和材料,减少温度变化对光学元件的影响。
激光源的波动也是影响光束质量和稳定性的重要因素。激光源的输出功率、波长、模式等参数的波动,都会导致光束质量的下降。为了提高激光源的稳定性,需要采用高质量的激光源,并对其进行精确的控制和监测。使用稳频激光器、功率稳定器等设备,可以有效地减少激光源的波动,提高光束的稳定性。还可以通过实时监测激光源的参数,采用反馈控制技术,对激光源进行实时调整,确保其输出的稳定性。
降低成本
目前,光束整形与扫描技术的成本相对较高,这在一定程度上限制了其大规模应用。成本主要来源于高精度光学元件的制造、复杂的控制系统以及专业的安装和调试。
高精度光学元件的制造需要先进的加工设备和工艺,这使得其制造成本居高不下。一些用于光束整形的衍射光学元件,需要采用纳米级的加工工艺,才能实现精确的相位调制和光束整形效果。这种高精度的加工工艺不仅设备昂贵,而且加工周期长,导致衍射光学元件的成本较高。为了降低光学元件的成本,需要不断研发新的制造技术和工艺,提高生产效率,降低生产成本。采用新型的微纳制造技术,如纳米压印技术、光刻胶直写技术等,可以实现高精度光学元件的低成本制造。这些技术具有加工速度快、成本低、精度高等优点,有望在未来大规模应用于光束整形与扫描技术中。
复杂的控制系统也是成本的重要组成部分。光束整形与扫描系统通常需要配备高精度的控制系统,以实现对光束的精确控制和监测。这些控制系统不仅需要高性能的硬件设备,如计算机、控制器、传感器等,还需要开发复杂的控制软件。硬件设备的采购成本和软件的开发成本都较高,增加了整个系统的成本。为了降低控制系统的成本,可以采用标准化的硬件平台和开源的控制软件,减少硬件设备的采购成本和软件开发的工作量。利用通用的工业控制计算机和开源的控制软件框架,如 Linux 系统、ROS 机器人操作系统等,可以快速搭建低成本的光束整形与扫描控制系统。
专业的安装和调试也需要耗费大量的人力和时间成本。光束整形与扫描系统的安装和调试需要专业的技术人员,他们需要具备丰富的光学知识和实践经验。在安装和调试过程中,技术人员需要仔细调整光学元件的位置和角度,校准控制系统的参数,确保系统的正常运行。这一过程不仅需要耗费大量的时间,而且对技术人员的专业水平要求较高,增加了系统的使用成本。为了降低安装和调试成本,可以开发智能化的安装和调试工具,提高安装和调试的效率。利用光学自动对准系统、智能调试软件等工具,可以实现光学元件的快速对准和系统参数的自动校准,减少对专业技术人员的依赖,降低安装和调试成本。
解决复杂系统集成问题
随着光束整形与扫描技术在越来越多的复杂应用场景中得到应用,如何实现与其他系统的有效集成成为了一个重要挑战。在激光加工系统中,光束整形与扫描系统需要与材料输送系统、运动控制系统、监测系统等多个子系统协同工作,实现高效、精确的加工。
不同系统之间的接口和通信协议不兼容是集成过程中常见的问题。例如,光束整形与扫描系统可能采用一种通信协议,而运动控制系统则采用另一种通信协议,这使得两个系统之间的通信变得困难。为了解决这个问题,需要制定统一的接口标准和通信协议,确保不同系统之间能够进行有效的数据传输和交互。行业协会和标准化组织可以发挥重要作用,推动相关标准的制定和推广。
系统之间的同步和协调也是一个关键问题。在激光加工过程中,光束的扫描速度和材料的输送速度需要精确同步,否则会导致加工质量下降。为了实现系统之间的同步和协调,需要开发高精度的同步控制算法和技术。采用基于时间戳的同步控制方法,通过在不同系统之间传递时间戳信息,实现系统之间的精确同步。还可以利用传感器实时监测系统的运行状态,根据监测结果及时调整系统的参数,确保系统之间的协调工作。
复杂系统集成还需要考虑系统的可靠性和稳定性。在实际应用中,系统可能会受到各种干扰和故障的影响,如电源波动、电磁干扰、设备故障等。为了提高系统的可靠性和稳定性,需要采用冗余设计、故障诊断和容错控制等技术。在控制系统中采用冗余电源、冗余通信链路等设计,当某个部件出现故障时,系统能够自动切换到备用部件,确保系统的正常运行。开发故障诊断和容错控制算法,能够实时监测系统的运行状态,及时发现故障并采取相应的措施进行处理,提高系统的可靠性和稳定性。
总结与展望
光束整形与扫描技术作为现代光学领域的重要组成部分,在众多领域展现出了巨大的应用价值和发展潜力。通过对光束的精确调控,这两项技术为解决各种复杂的工程和科学问题提供了有效的手段。
从原理上看,光束整形技术通过对光束的辐照度和相位分布进行重新分配,实现了对光束形状和能量分布的精确控制,有效解决了传统高斯光束能量分布不均等问题;光束扫描技术则通过改变光束的传播方向,实现了对目标区域的快速、精确扫描。
在应用方面,这两项技术在金属增材制造、激光加工、光学成像与测量、通信等领域都发挥着不可或缺的作用。在金属增材制造中,它们提高了制造质量和效率,为制造复杂形状的金属零件提供了可能;在激光加工中,实现了高精度、高效率的切割、焊接和打孔等操作;在光学成像与测量中,改善了成像质量,提高了测量精度;在通信领域,提高了信号质量和传输效率,推动了光通信技术的发展。
随着科技的不断进步,光束整形与扫描技术也在不断发展。未来,它们将朝着动态、可重构方向发展,与人工智能、机器学习等技术深度融合,实现智能化控制,并在量子通信、虚拟现实、生物医学工程等更多新兴领域拓展应用。
然而,这两项技术在发展过程中也面临着一些挑战,如提高光束质量和稳定性、降低成本、解决复杂系统集成问题等。只有克服这些挑战,才能推动光束整形与扫描技术的进一步发展,使其在更多领域发挥更大的作用。
相信在科研人员的不懈努力下,光束整形与扫描技术将不断取得突破,为推动各行业的技术进步和创新发展做出更大的贡献。
