1. 算法原理

基本原理来源于何凯明大神的CVPR09的论文Single Image Haze Removal Using Dark Channel Prior

暗通道
所谓暗通道是一个基本假设，这个假设认为，在绝大多数的非天空的局部区域中，某一些像素总会有至少一个颜色通道具有很低的值。这个其实很容易理解，实际生活中造成这个假设的原因有很多，比如汽车，建筑物或者城市中的阴影，或者说色彩鲜艳的物体或表面(比如绿色的树叶，各种鲜艳的花，或者蓝色绿色的睡眠)，颜色较暗的物体或者表面，这些景物的暗通道总是变现为比较暗的状态。
所以暗通道是什么呢？其实比较简单，作者认为暗通道是：

暗通道先验理论指出：

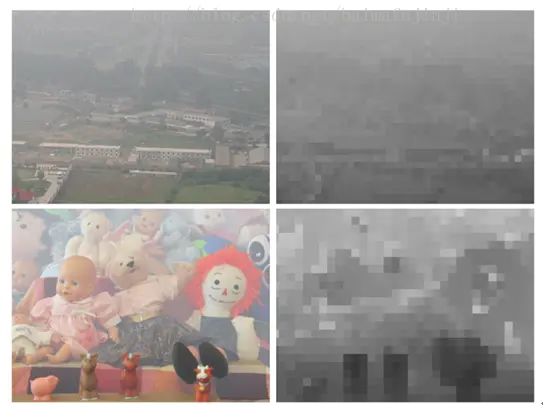

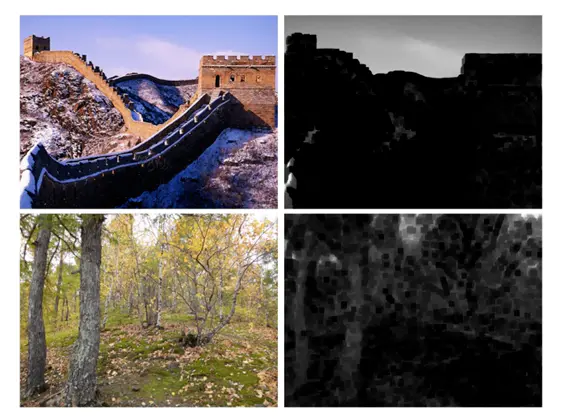

暗通道实际上是在rgb三个通道中取最小值组成灰度图，然后再进行一个最小值滤波得到的。我们来看一下有雾图像和无雾图像暗通道的区别：

可以发现，有雾的时候会呈现一定的灰色，而无雾的时候咋会呈现大量的黑色（像素为接近0），作者统计了5000多副图像的特征，基本都符合这样一条先验定理。
雾图形成模型
计算机视觉中，下面这个雾图形成模型是被广泛使用的：

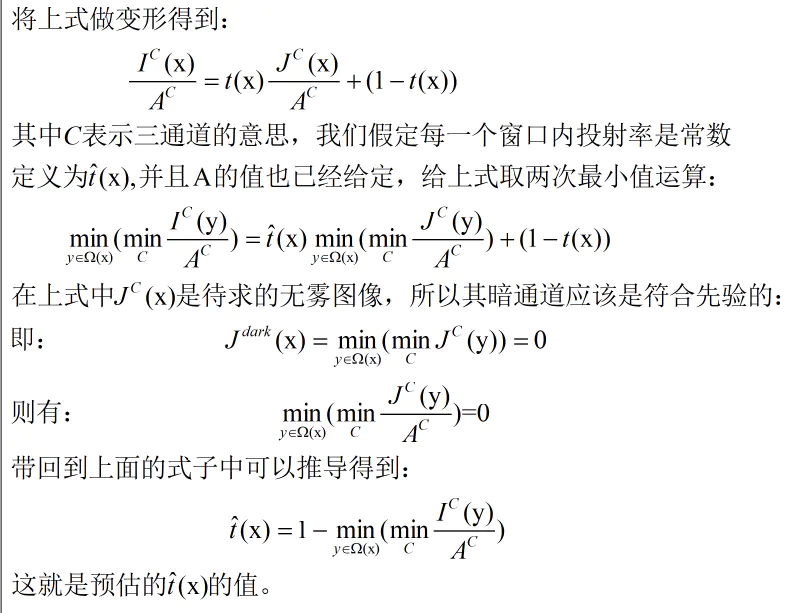

其中I(x)是现有的图像（待去雾），J(x)是要恢复的原无雾图像，A是全球大气光成分，t(x)是透射率，现在的条件就是已知I(x)，来求J(x),显然不加任何限制的话是有无穷多个解的。

在这里插入图片描述
但是现实生活中，即使是晴天白云，空气中也会存在一些颗粒，看远方的物体还是能够感觉到雾的影响，另外，雾的存在可以让人们感觉到景深的存在，所以我们保留一部分的雾，上式修正为：其中w是[0-1]之间的一个值，一般取0.95差不多。

在这里插入图片描述
上面的推导都是假设全球大气光是已知的，实际中，我们可以借助暗通道图来从有雾图像中来获取该值：

1.从暗通道图中按照亮度大小取前0.1%的像素。
2.在这些位置中，在原始图像中寻找对应具有最高亮度点的值，作为A值。

到这里，我们就可以进行无雾图像的恢复了：
在这里插入图片描述
当投射图t很小时，会导致J的值偏大，会导致图片某些地方过爆，所以一般可以设置一个阈值来限制，我们设置一个阈值：一般设置较小，0.1即可。

利用这个理论的去雾效果就不错了，下面是我在网上找的例子：
在这里插入图片描述

但是这个去雾效果还是挺粗糙的，主要原因是由于透射率图过于粗糙了，何凯明在文章中提出了soft matting方法，然后其缺点是速度特别慢，不适用在实时场合，2011年，又提出可以使用导向滤波的方式来获得更细腻的结果，这个方法的运算主要集中在方框滤波（均值滤波），而这种操作在opencv或者其他的图像库中都有快速算法。可以考虑使用。

2.代码实现

# -*- coding: utf-8 -*-
"""
Created on Sat Jun  9 11:28:14 2018

@author: zhxing
"""

import cv2
import numpy as np

def zmMinFilterGray(src, r=7):
    '''''最小值滤波，r是滤波器半径'''
    return cv2.erode(src,np.ones((2*r-1,2*r-1)))
# =============================================================================
#     if r <= 0:
#         return src
#     h, w = src.shape[:2]
#     I = src
#     res = np.minimum(I  , I[[0]+range(h-1)  , :])
#     res = np.minimum(res, I[range(1,h)+[h-1], :])
#     I = res
#     res = np.minimum(I  , I[:, [0]+range(w-1)])
#     res = np.minimum(res, I[:, range(1,w)+[w-1]])
# =============================================================================
 #   return zmMinFilterGray(res, r-1)

def guidedfilter(I, p, r, eps):
    '''''引导滤波，直接参考网上的matlab代码'''
    height, width = I.shape
    m_I = cv2.boxFilter(I, -1, (r,r))
    m_p = cv2.boxFilter(p, -1, (r,r))
    m_Ip = cv2.boxFilter(I*p, -1, (r,r))
    cov_Ip = m_Ip-m_I*m_p

    m_II = cv2.boxFilter(I*I, -1, (r,r))
    var_I = m_II-m_I*m_I

    a = cov_Ip/(var_I+eps)
    b = m_p-a*m_I

    m_a = cv2.boxFilter(a, -1, (r,r))
    m_b = cv2.boxFilter(b, -1, (r,r))
    return m_a*I+m_b

def getV1(m, r, eps, w, maxV1):  #输入rgb图像，值范围[0,1]
    '''''计算大气遮罩图像V1和光照值A, V1 = 1-t/A'''
    V1 = np.min(m,2)                                         #得到暗通道图像
    V1 = guidedfilter(V1, zmMinFilterGray(V1,7), r, eps)     #使用引导滤波优化
    bins = 2000
    ht = np.histogram(V1, bins)                              #计算大气光照A
    d = np.cumsum(ht[0])/float(V1.size)
    for lmax in range(bins-1, 0, -1):
        if d[lmax]<=0.999:
            break
    A  = np.mean(m,2)[V1>=ht[1][lmax]].max()

    V1 = np.minimum(V1*w, maxV1)                   #对值范围进行限制

    return V1,A

def deHaze(m, r=81, eps=0.001, w=0.95, maxV1=0.80, bGamma=False):
    Y = np.zeros(m.shape)
    V1,A = getV1(m, r, eps, w, maxV1)               #得到遮罩图像和大气光照
    for k in range(3):
        Y[:,:,k] = (m[:,:,k]-V1)/(1-V1/A)           #颜色校正
    Y =  np.clip(Y, 0, 1)
    if bGamma:
        Y = Y**(np.log(0.5)/np.log(Y.mean()))       #gamma校正,默认不进行该操作
    return Y

if __name__ == '__main__':
    m = deHaze(cv2.imread('test.jpg')/255.0)*255
    cv2.imwrite('defog.jpg', m)

import cv2
import math
import numpy as np

def DarkChannel(im,sz):
    b,g,r = cv2.split(im)
    dc = cv2.min(cv2.min(r,g),b)
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT,(sz,sz))
    dark = cv2.erode(dc,kernel)
    return dark

def AtmLight(im,dark):
    [h,w] = im.shape[:2]
    imsz = h*w
    numpx = int(max(math.floor(imsz/1000),1))
    darkvec = dark.reshape(imsz)
    imvec = im.reshape(imsz,3)

    indices = darkvec.argsort()
    indices = indices[imsz-numpx::]

    atmsum = np.zeros([1,3])
    for ind in range(1,numpx):
       atmsum = atmsum + imvec[indices[ind]]

    A = atmsum / numpx
    return A

def TransmissionEstimate(im,A,sz):
    omega = 0.95
    im3 = np.empty(im.shape,im.dtype)

    for ind in range(0,3):
        im3[:,:,ind] = im[:,:,ind]/A[0,ind]

    transmission = 1 - omega*DarkChannel(im3,sz)
    return transmission

def Guidedfilter(im,p,r,eps):
    mean_I = cv2.boxFilter(im,cv2.CV_64F,(r,r))
    mean_p = cv2.boxFilter(p, cv2.CV_64F,(r,r))
    mean_Ip = cv2.boxFilter(im*p,cv2.CV_64F,(r,r))
    cov_Ip = mean_Ip - mean_I*mean_p

    mean_II = cv2.boxFilter(im*im,cv2.CV_64F,(r,r))
    var_I   = mean_II - mean_I*mean_I

    a = cov_Ip/(var_I + eps)
    b = mean_p - a*mean_I

    mean_a = cv2.boxFilter(a,cv2.CV_64F,(r,r))
    mean_b = cv2.boxFilter(b,cv2.CV_64F,(r,r))

    return mean_a*im + mean_b

def TransmissionRefine(im,et):
    gray = cv2.cvtColor(im,cv2.COLOR_BGR2GRAY)
    gray = np.float64(gray)/255
    r = 60
    eps = 0.0001

    return Guidedfilter(gray,et,r,eps)

def Recover(im,t,A,tx = 0.1):
    res = np.empty(im.shape,im.dtype)
    t = cv2.max(t,tx)

    for ind in range(0,3):
        res[:,:,ind] = (im[:,:,ind]-A[0,ind])/t + A[0,ind]

    return res

if __name__ == '__main__':
    import time

    fn = './image/15.png'

    start = time.time()
    for i in range(100):
        src = cv2.imread(fn)

        I = src.astype('float64')/255

        dark = DarkChannel(I,7)
        A = AtmLight(I,dark)
        te = TransmissionEstimate(I,A,15)
        t = TransmissionRefine(src,te)
        J = Recover(I,t,A,0.1)
    print((time.time()-start)/100)
    # cv2.imshow("dark",dark)
    # cv2.imshow("t",t)
    # cv2.imshow('I',src)
    cv2.imshow('J',J)
    # cv2.imwrite("./image/J.png",J*255)
    cv2.waitKey()

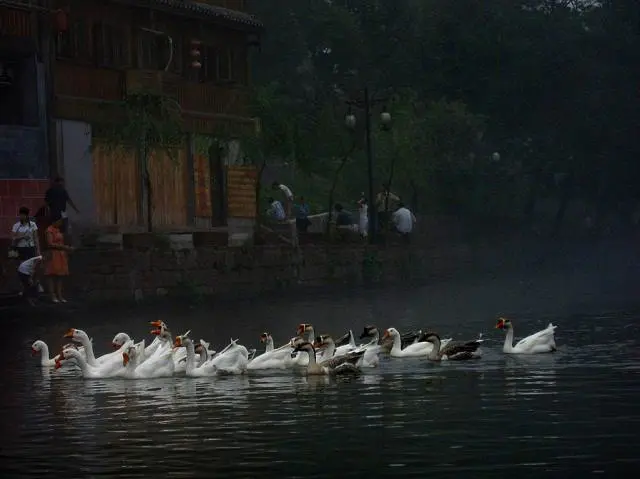

最小值滤波我给用腐蚀来替代了，其实腐蚀就是最小值滤波，最大值滤波是膨胀。这个测试效果还不错。

在这里插入图片描述

这份python代码中使用的是暗通道和RGB图像的最小值图像（实际上是一种灰度图）来进行导向滤波，我试着用灰度图和暗通道来做，也是可以的，效果区别不大。

这个python版本跑的还是挺慢的，600-500的图像需要花费近0.1s的时间，c++版本的速度立马提高一倍，代码比python要长一些，就不在这里贴了，相同的图像速度可以提高一倍以上，如果加上GPU加速的话应该可以实现实时处理。

3. 各参数的影响。

暗通道最小值滤波半径r。
这个半径对于去雾效果是有影响的。一定情况下，半径越大去雾的效果越不明显，建议的范围一般是5-25之间，一般选择5,7,9等就会取得不错的效果。
w的影响自然也是很大的。
这个值是我们设置的保留雾的程度（c++代码中w是去除雾的程度，一般设置为0.95就可以了）。这个基本不用修改。
导向滤波中均值滤波半径。
这个半径建议取值不小于求暗通道时最小值滤波半径的4倍。因为前面最小值后暗通道时一块一块的，为了使得透射率图更加精细，这个r不能过小（很容易理解，如果这个r和和最小值滤波的一样的话，那么在进行滤波的时候包含的块信息就很少，还是容易出现一块一块的形状）。
eps，这个值只是保证除号下面不是0，一般取较小，0.001是一个常用的值。

4. notes。

这个去雾算法只针对彩色图像，而且对于低对比度的天空或者水面背景的去雾效果会产生块效应，去雾效果不好，而且这种效应并不能通过调参来避免。
暗通道去雾使得图像整体的亮度有所降低，所以在最后可以自适应的提高亮度来减轻这种现象。
导向滤波在matlab中有现成函数，在opencv contrib里也有函数可以调用，另外为了加速运算可以下采样之后进行滤波然后再上采样恢复。
