滑动窗口滤波算法C代码实现

滑动窗口算法实现

在数字滤波器中，滑动窗口滤波法和平均值滤波法是最为常见和最易实现的两种算法，其中平均值比较简单，实现起来比较容易，而滑动窗口理解起来很容易，但实现起来相对困难。本文的主要内容一是从原理上对比一下两种算法的差别，另外就是通过C代码实现滑动窗口滤波算法，并且提供对应的测试程序。本文所写的滑动窗口算法可用于数字电源中。

平均值滤波与滑动窗口滤波对比

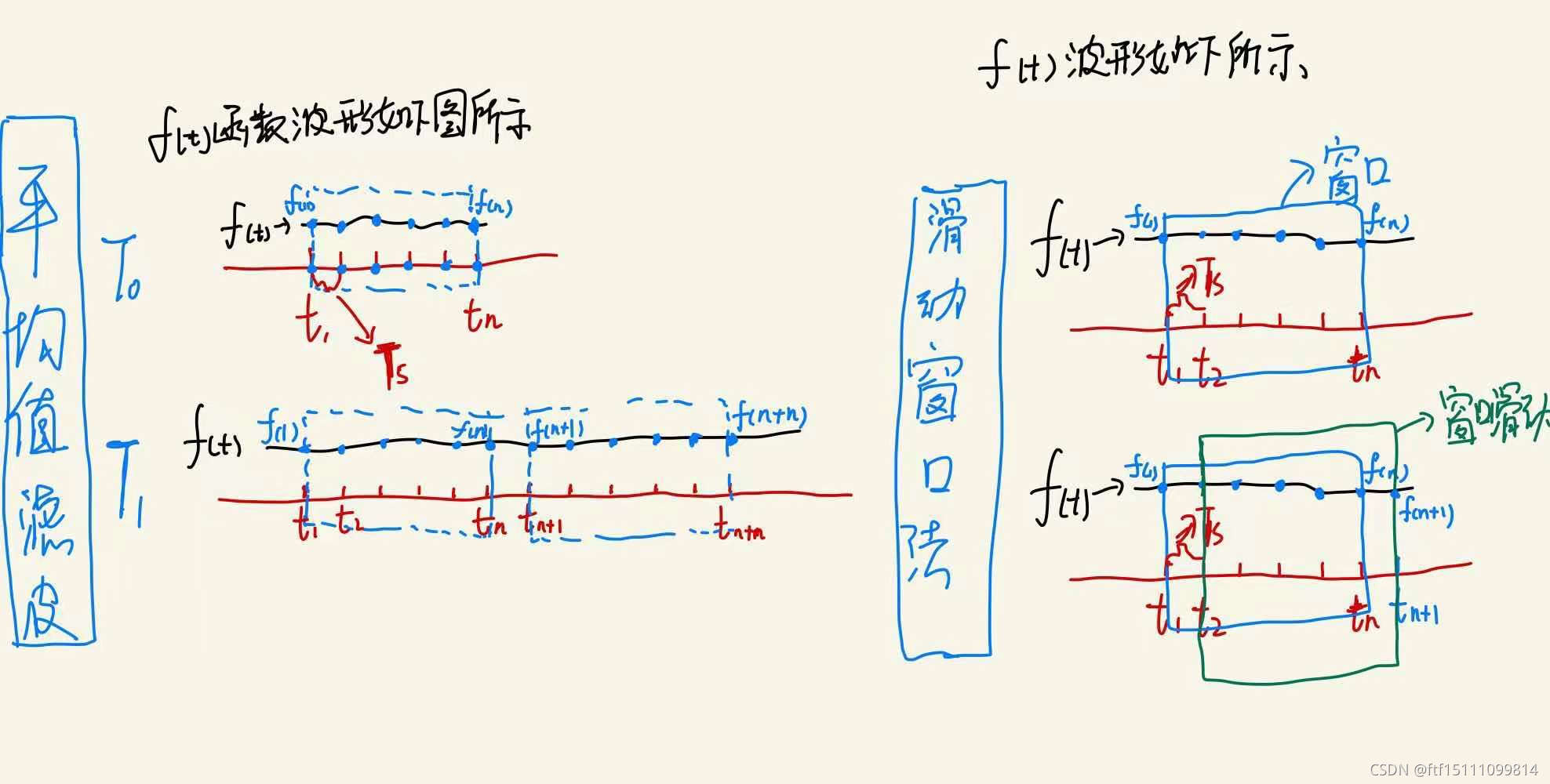

请看上图中的平均值滤波和滑动窗口法，假设两种方法的采样周期都是Ts，平均值法以n为单位求取平均值，而滑动窗口的窗口长度为n，我们可以发现，在平均值法中，计算最小周期为n倍Ts，因为如图所示，假设我们在t1~tn这段时间内计算出一个平均值Avg1，则该时间段内的所有数据都是被用过了，是要丢弃的，而要得到下一个平均值Avg2，则需要等待n倍Ts的时间。
而滑动窗口法如右边所示，窗口长度是固定的，每滑动一次的时候，都会新加入一个新数据，舍弃最初始的数据，然后求取窗口内数据的均值，计算周期最小为Ts，也就是产生一个新数据都会被几十看到。
所以，我们可以从这两种方法中得出：
1、滑动窗口法的计算周期比均值法的计算周期短，每次产生的新数据变化都会对整体产生影响，而平均值法是要等变化达到一定的量时，才更新出新的数据，这就好像两个态度不同两个人，一个比较积极，一有变化，就积极响应，一个比较懒散，要有一段时间的变化后，才去响应。
2、在那种变化速率不太快的情况下，两种方法得到的结果其实是差不多的，但是在那种对变化速率很敏感的地方，滑动窗口还是比均值法优一些。

运用在实际中的一般写法

在数字电路的滤波中，实现的方法如下：
均值法：设定均值计算长度n，每次定时器或者AD刷新，都录入一个数据，计数器＋1，把新数据加入累加和中，然后判断是否等于计算长度，如果等于计算长度，就求取均值，累加和清0，计数器清0，如果不等于计算长度，则将新的数据加入累加和中，示例代码如下：

//AD刷新或者定时器刷新函数中
{

//接收新数据
temp = sample;
//计数器+1
i=i+1;
//求和
sum = sum+temp；
if(i==n)
{

average = sum/n；
sum=0；
i=0;
}
}

而滑动窗口法也是类似，大体的实现思路如下：
1、接收新数据
2、丢弃最初始的数据
3、累加和-丢弃的最初始的数据+新的数据
4、均值=累加和/窗口长度

滑动窗口滤波实现

通过对滑动窗口的分析，我们可以发现，滑动窗口其实就是一个队列，先进先出，就像火车过隧道一样，隧道长度就是窗口，火车进出隧道遵循的就是火车头先进，火车头先出，火车尾部后进，火车尾部就后出，而隧道的长度始终保持不变。本文就是基于队列思想实现的，可直接在采样中断或者定时器中断函数中直接调用，另外，本文中的代码还对一种特殊情况做了处理，那就是窗口长度大于数据量时，这种情况在运用中是存在的，比如在数据采样的时候，刚开始的时候是没有数据，数据量得从0开始增加，这种情况下窗口长度是大于数据量的，针对这种情况，本文也完美地实现了即使数据量小于窗口长度，也能准确计算出窗口内有效数据的均值。详细代码见下文。

头文件实现

#ifndef ALG_LINKED_LIST_H
#define ALG_LINKED_LIST_H



#define LINKED_LEN 100    //循环链表长度

typedef struct{

 float Sample[LINKED_LEN];
    unsigned int Head; //表头
 unsigned int Tail; //表尾
 unsigned int Win_full_flag; //窗口是否满了标志
 float Sample_value;    //采样倿
 float Average;         //采样均忿
 float Sample_discarded;  //采样丢弃倿
 float Sum;             //窗口内数据濻和
 void (*init)()
