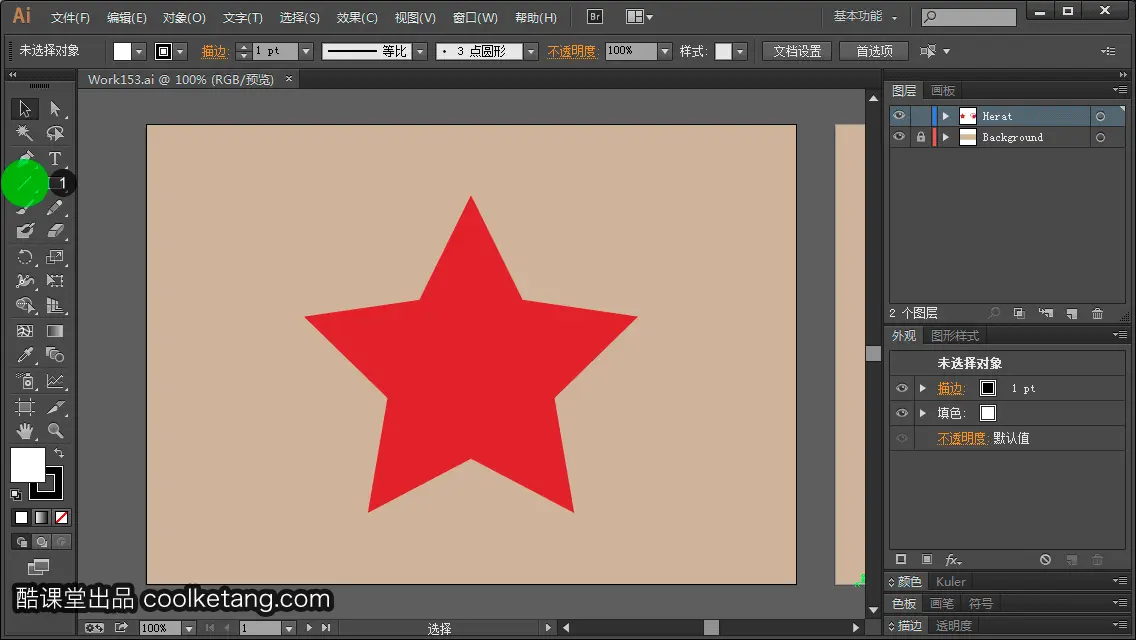

1. 本节课将为您演示[形状生成器工具]的使用。首先选择工具箱中的[直线段工具]。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/0b32178e1dcad13067a5987e2aa7e713.webp?x-image-process=image/format,png)

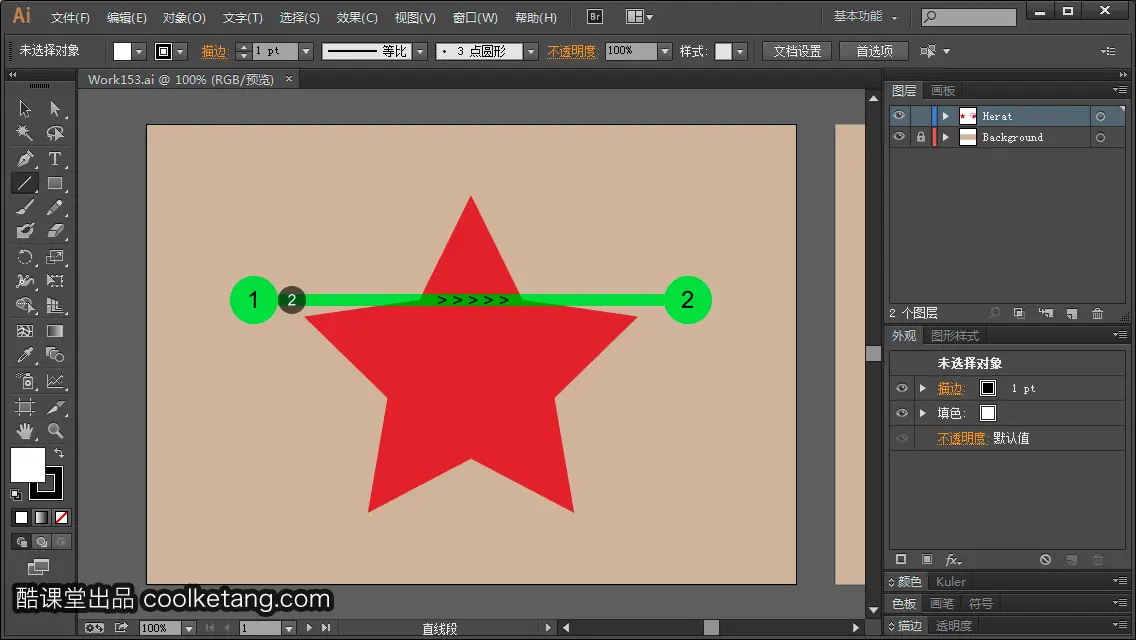

2. 然后在左侧圆点处按下鼠标,并向右侧拖动以绘制一条直线。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/d3a84405f0b4f741401c2542b8cb51e7.webp?x-image-process=image/format,png)

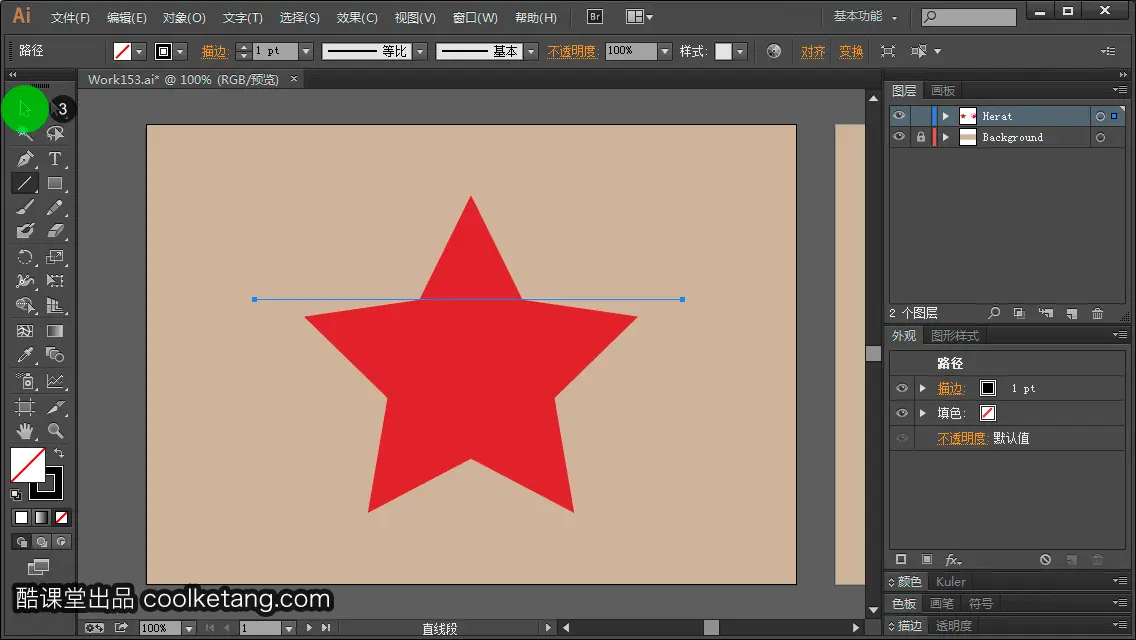

3. 选择工具箱中的[选择工具]。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/f268b59c18dd0de0dba7805af168ef23.webp?x-image-process=image/format,png)

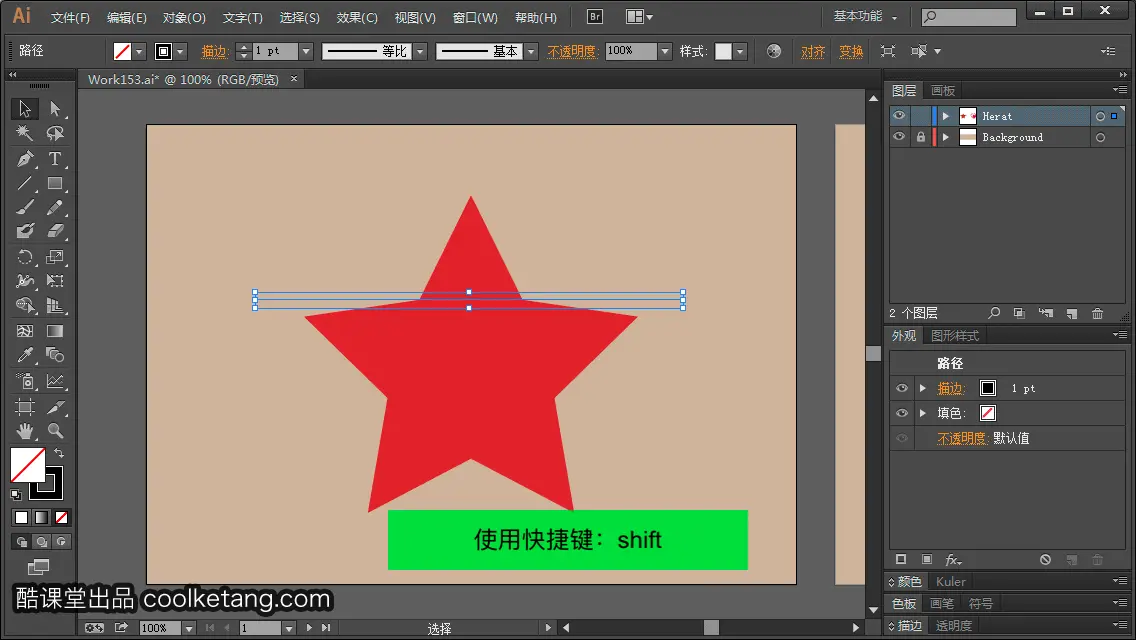

4. 接着按下键盘上的快捷键。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/3ba4b01860eb357736c10c2bd776e41a.webp?x-image-process=image/format,png)

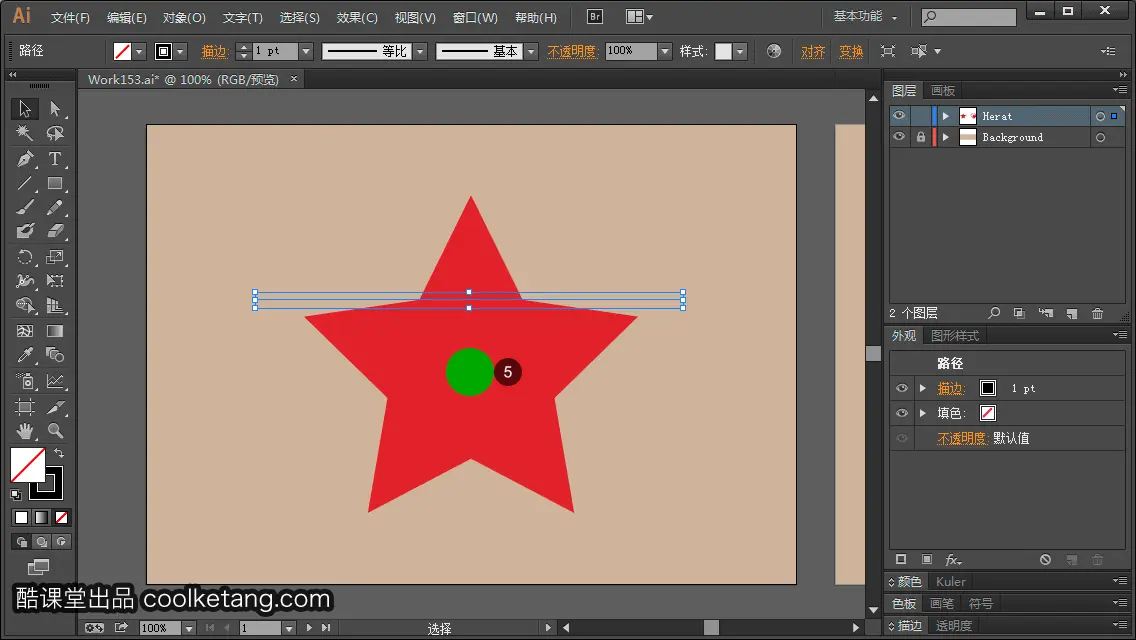

5. 在按下键盘上快捷键的同时,选择五角星,以同时选择直线和五角星两个对象。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/55d6aec96d240bc21b2c2202e02289db.webp?x-image-process=image/format,png)

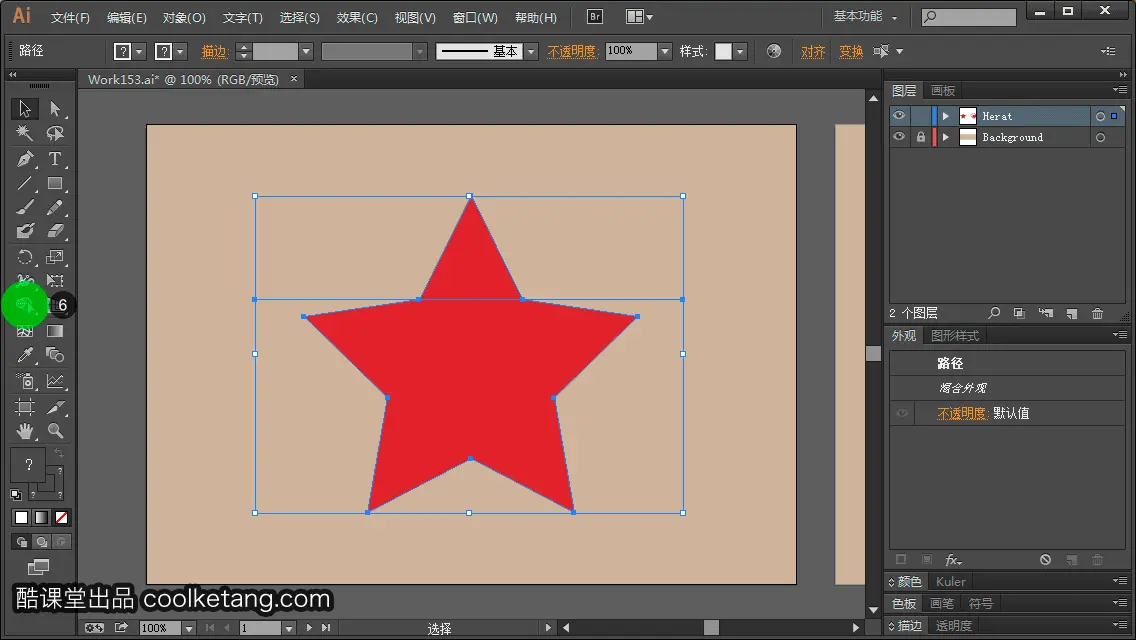

6. 然后选择工具箱中的[形状生成器工具]。形状生成器工具可以合并多个简单的形状,以创建自定义的复杂形状。 它对简单复合路径有效。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/193e47826f2e239e36e804cfdf2fbf0f.webp?x-image-process=image/format,png)
7. 点击五角星在直线上方的部分,该部分将被分割成独立的图形。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/3dc3886f8607ff3f950a3aea70cbab1f.webp?x-image-process=image/format,png)

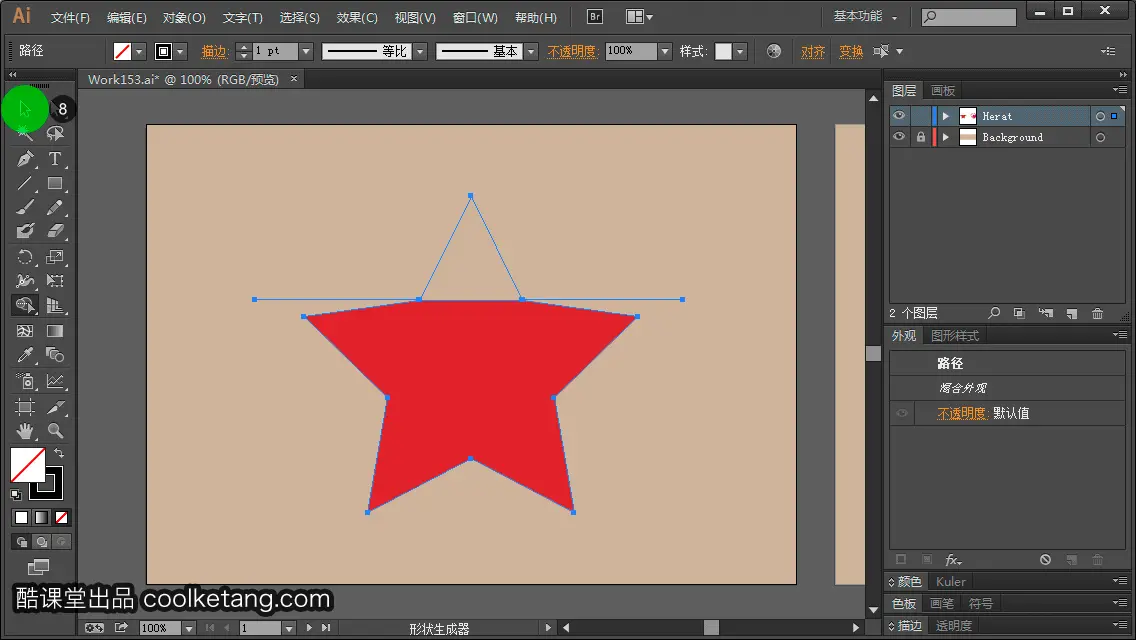

8. 选择工具箱中的[选择工具]。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/b558e3f99a9f7d76c11c34d0e35fdb4f.webp?x-image-process=image/format,png)

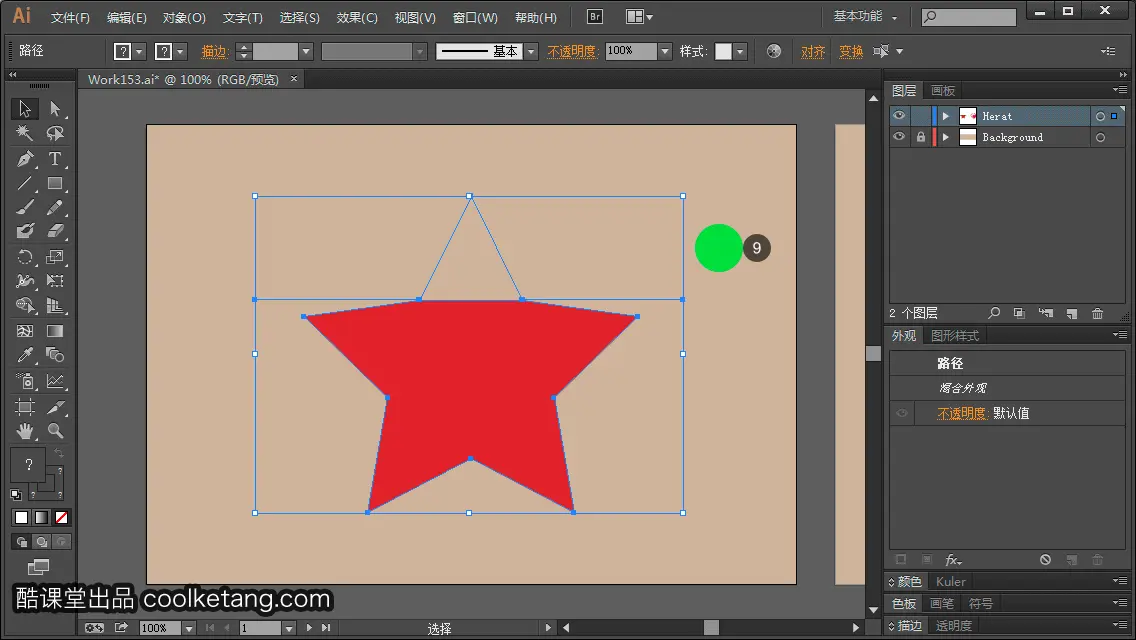

9. 接着在文档空白处点击,取消对图形的选择。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/d75a52b0642e8942a50c5f1e2258132e.webp?x-image-process=image/format,png)

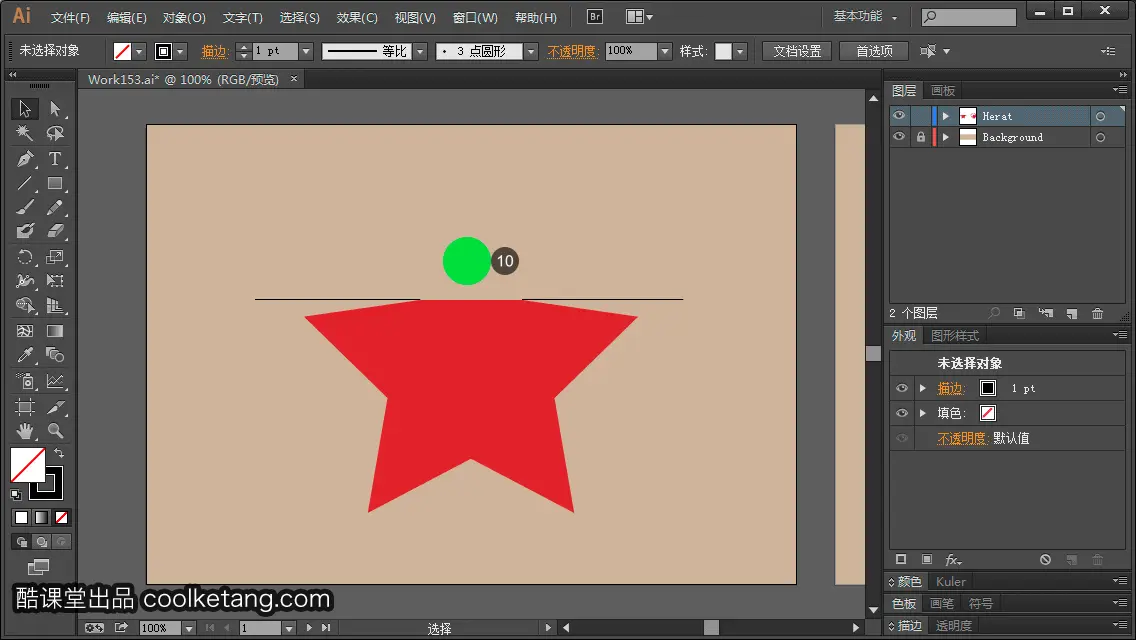

10. 选择被分割出来的图形。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/b9d0b5b9ba90c81303f83f0b1727b971.webp?x-image-process=image/format,png)

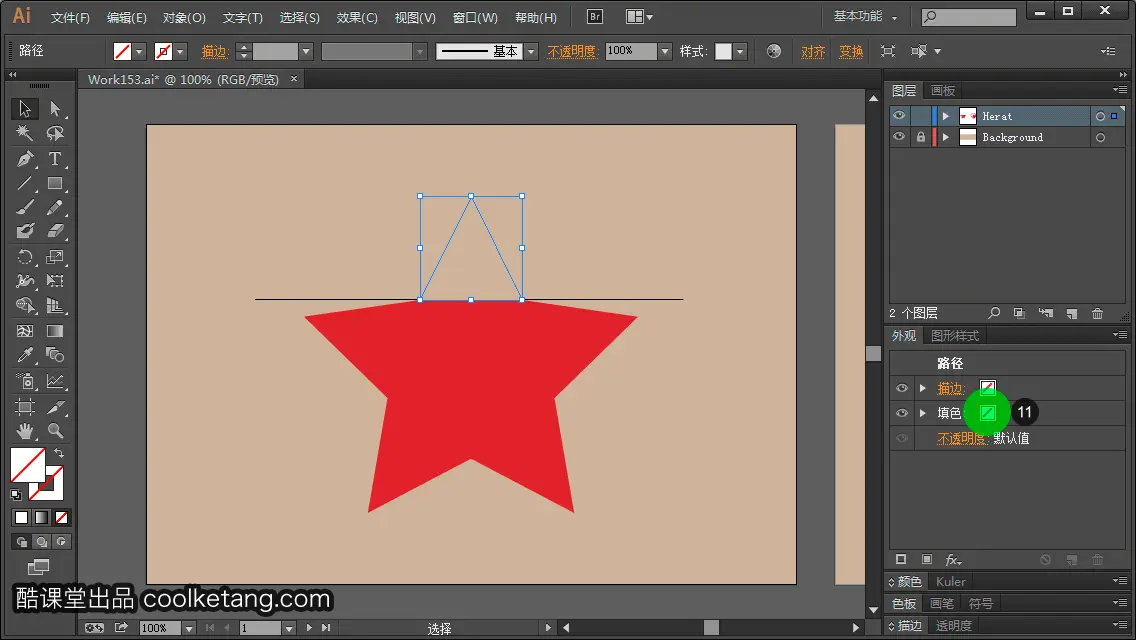

11. 然后点击外观面板中的[填色]选项。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/cd2dcf69184505da88d329c835abc8e2.webp?x-image-process=image/format,png)

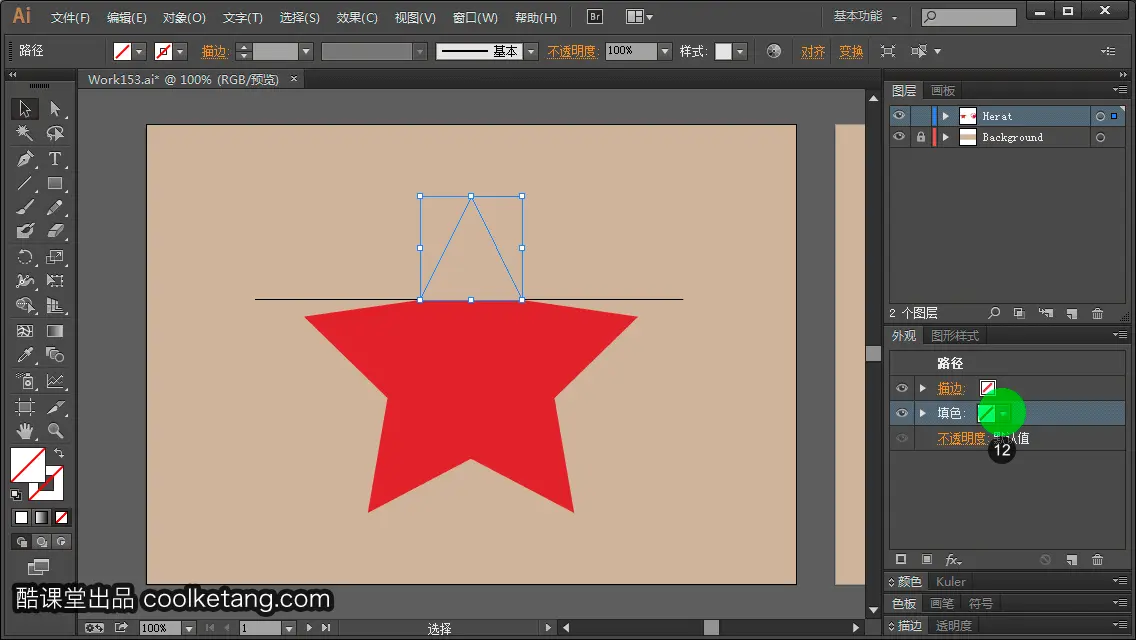

12. 点击[填色]下拉箭头,弹出色板窗口。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/ff2ab5ec31555640cf072ea45373ee1b.webp?x-image-process=image/format,png)
13. 在色板窗口中,选择一种颜色,作为图形的填充颜色。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/932a4186772f203f003a444a66b94841.webp?x-image-process=image/format,png)

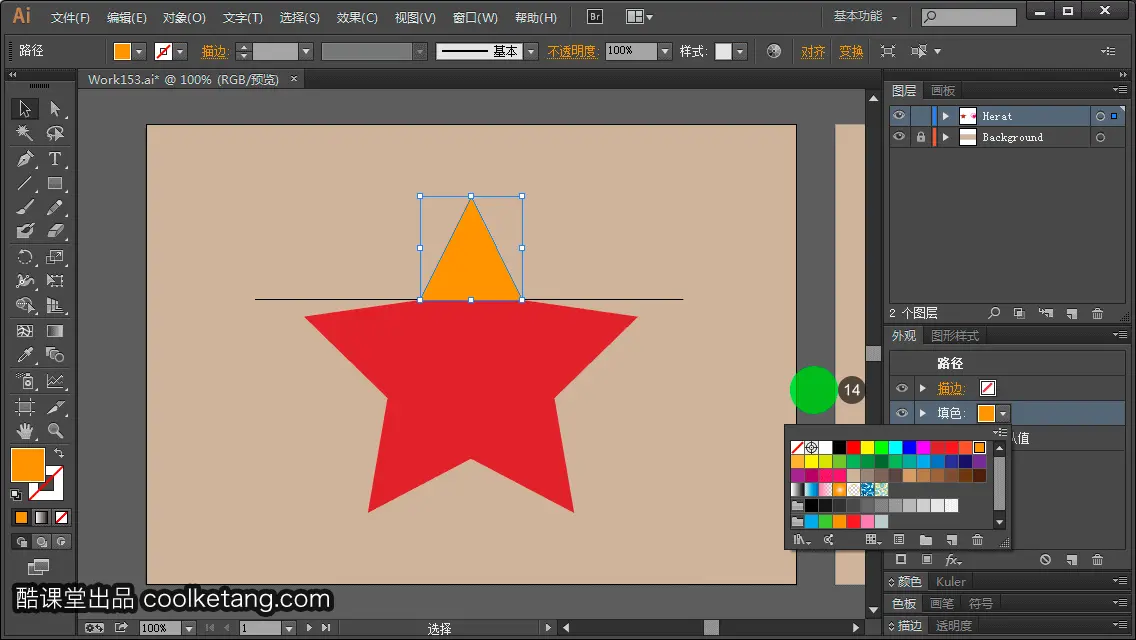

14. 在色板窗口外点击,关闭色板窗口。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/ace43c543603be2363df9ec7e51c568f.webp?x-image-process=image/format,png)

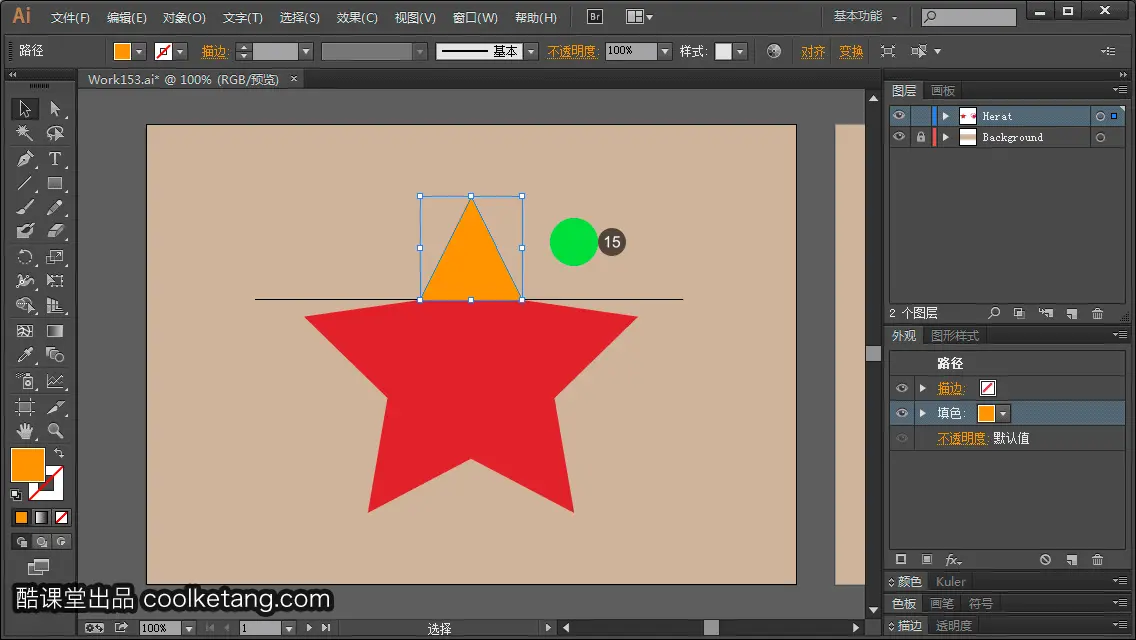

15. 在文档空白处点击,取消对图形的选择。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/9d38dd03b0d86f972ed2803a5325bf46.webp?x-image-process=image/format,png)

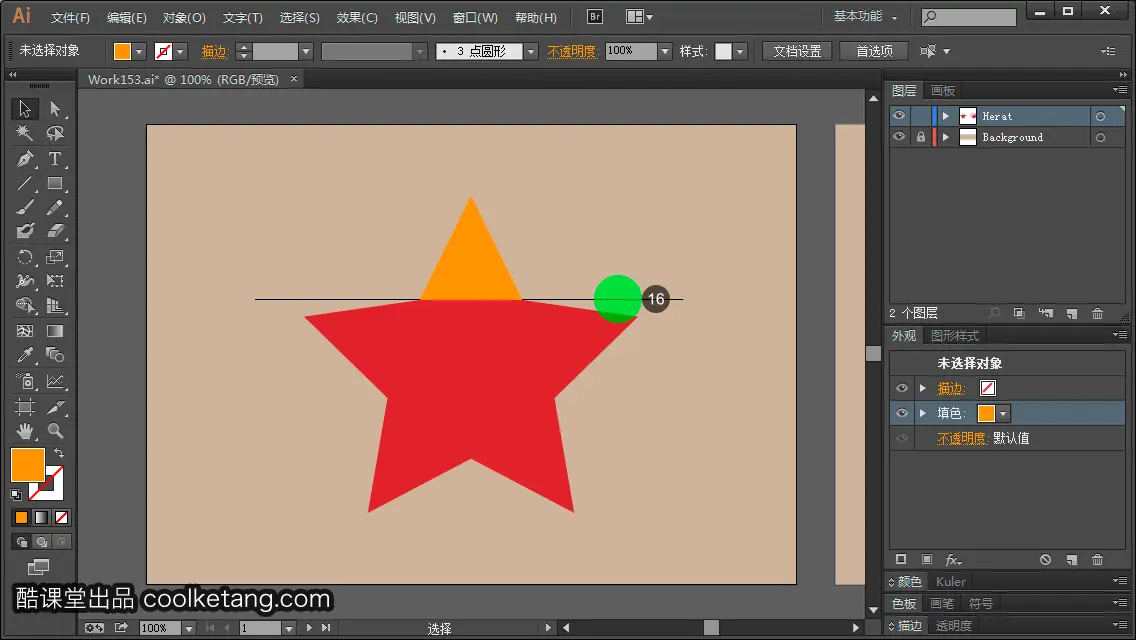

16. 选择被分割成两半的右侧的直线段。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/5a5f777f69c9a757b4662710ace5f472.webp?x-image-process=image/format,png)
17. 然后点击键盘上的删除键,删除选择的直线段。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/90625542c90d9398e7b2ae2d28fda66f.webp?x-image-process=image/format,png)

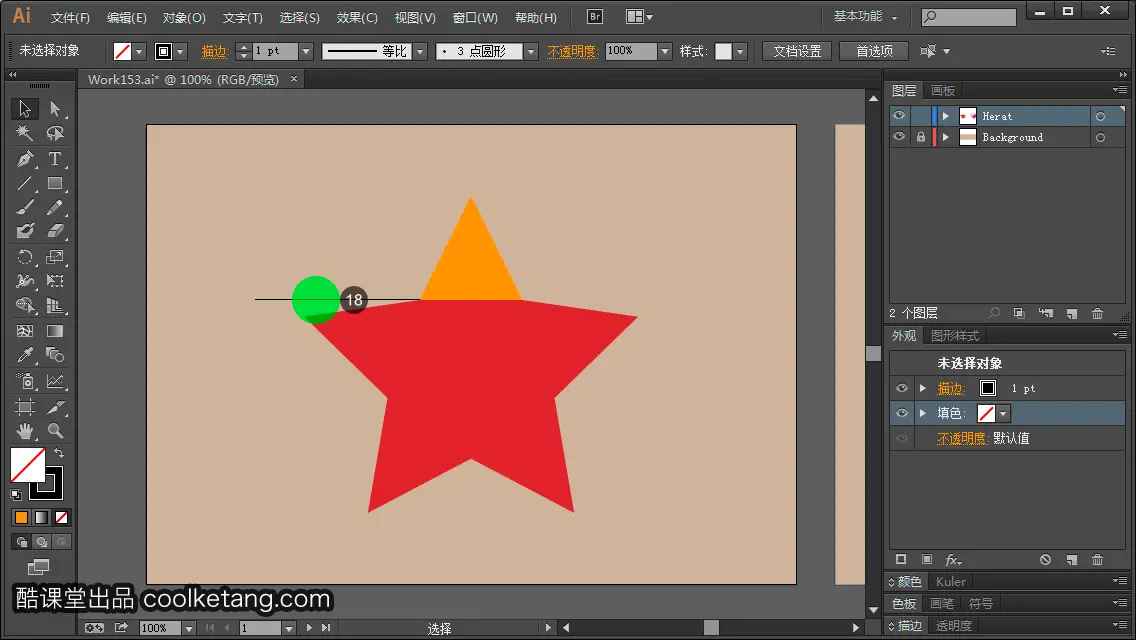

18. 接着选择左侧的直线段。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/cc84fefea761d9dfb4142cecd979ac22.webp?x-image-process=image/format,png)

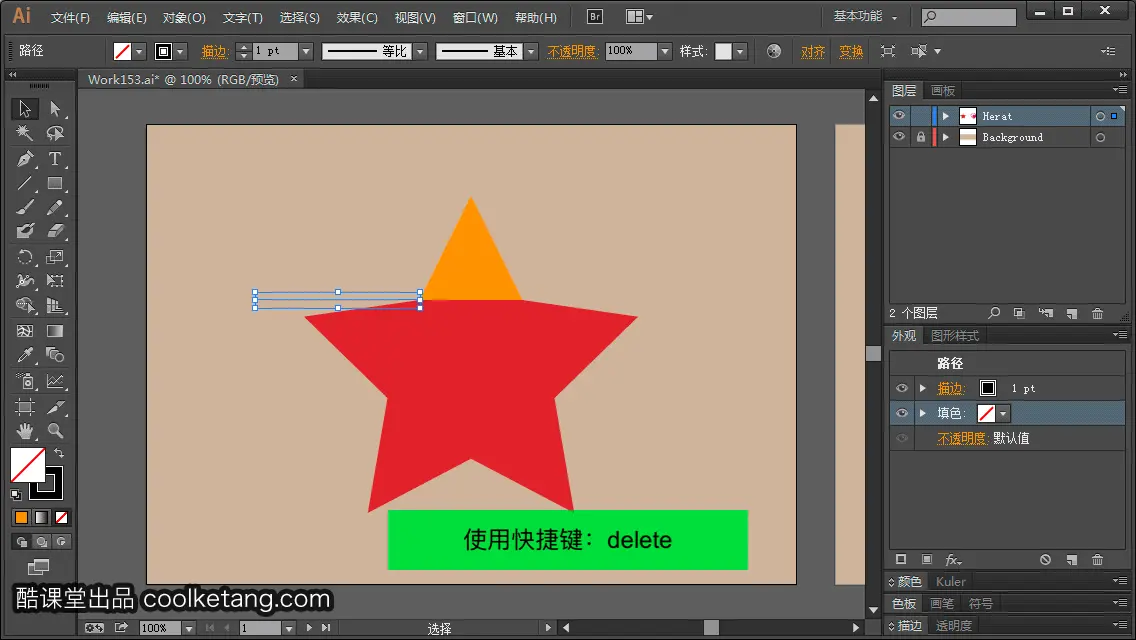

19. 再次点击键盘上的删除键,删除选择的直线段。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/c07b3b79d7c69731f7c038f5ca502084.webp?x-image-process=image/format,png)
20. 点击底部状态栏的[下一画板]按钮,切换至第二个画板。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/8129b62eb1bc019e7c28b5bb8e0d57cc.webp?x-image-process=image/format,png)

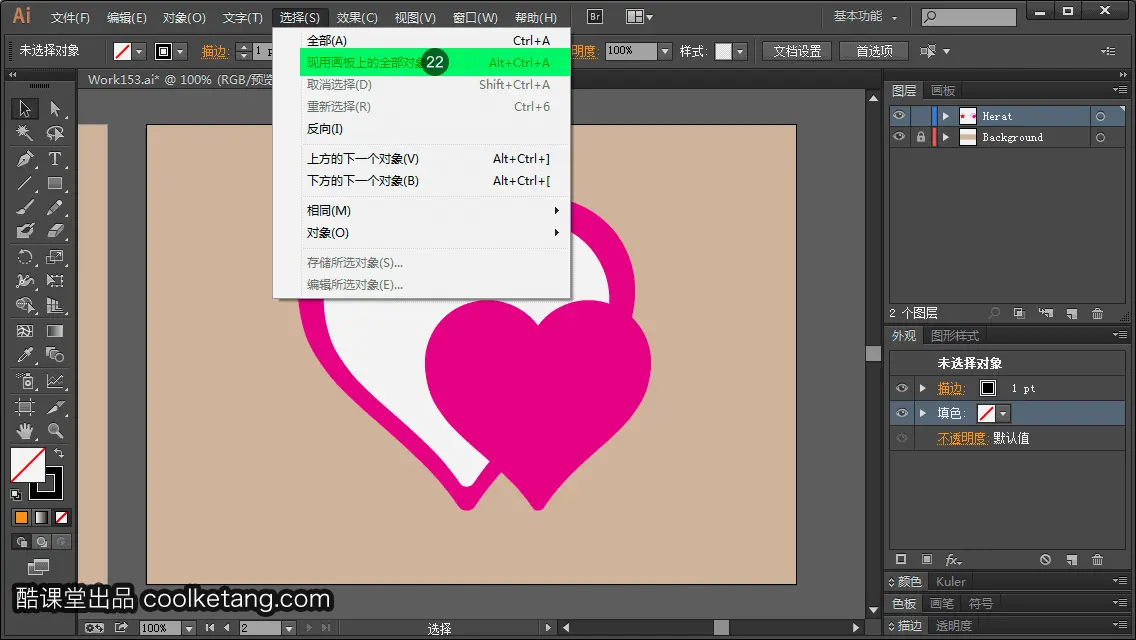

21. 然后依次点击[选择 > 现用画板上的全部对象]命令,选择当前画板中的所有图形。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/855edb2287366cf19048d9c9a9f4eabe.webp?x-image-process=image/format,png)
22.
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/ef1d694035f58c3a94fec96160926f33.webp?x-image-process=image/format,png)

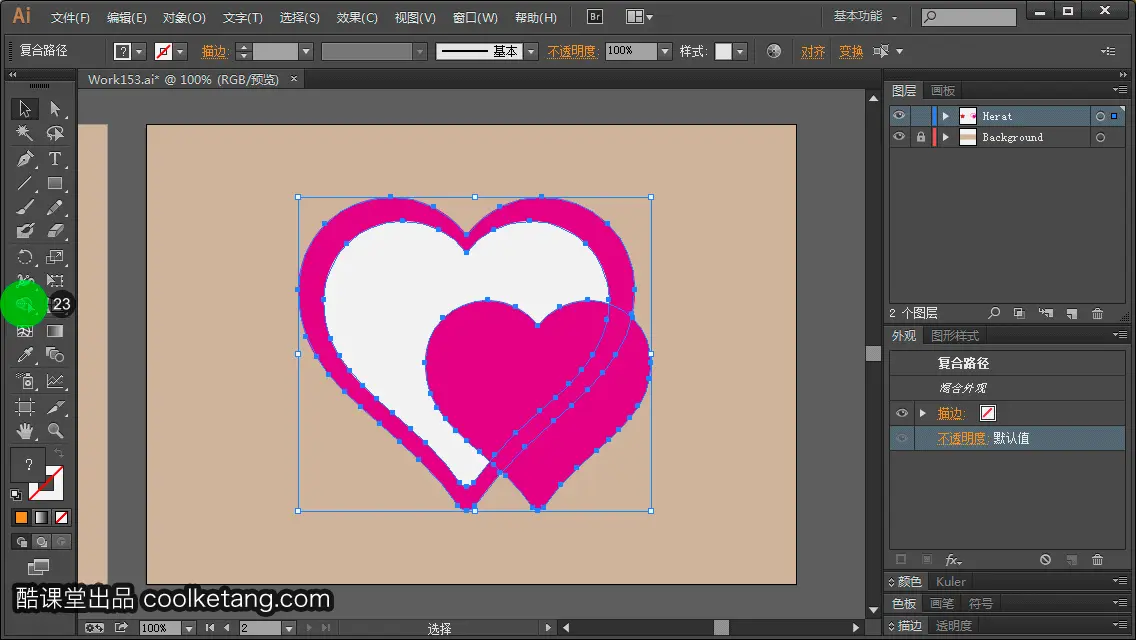

23. 选择工具箱中的[形状生成器工具]。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/ef8560acf27a3716cbe67be3ebc2cc0c.webp?x-image-process=image/format,png)

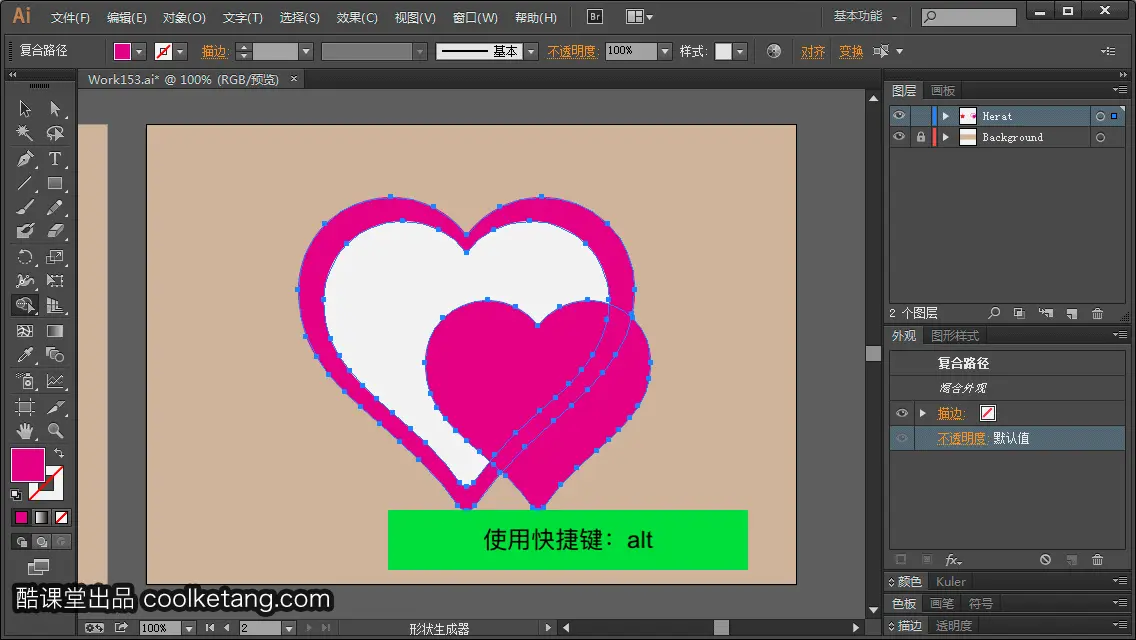

24. 接着按下键盘上的快捷键,可以切换至抹除模式,以删除任何不想要的边缘或选区。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/094e30664e3df997e2cd82e2e00a6866.webp?x-image-process=image/format,png)

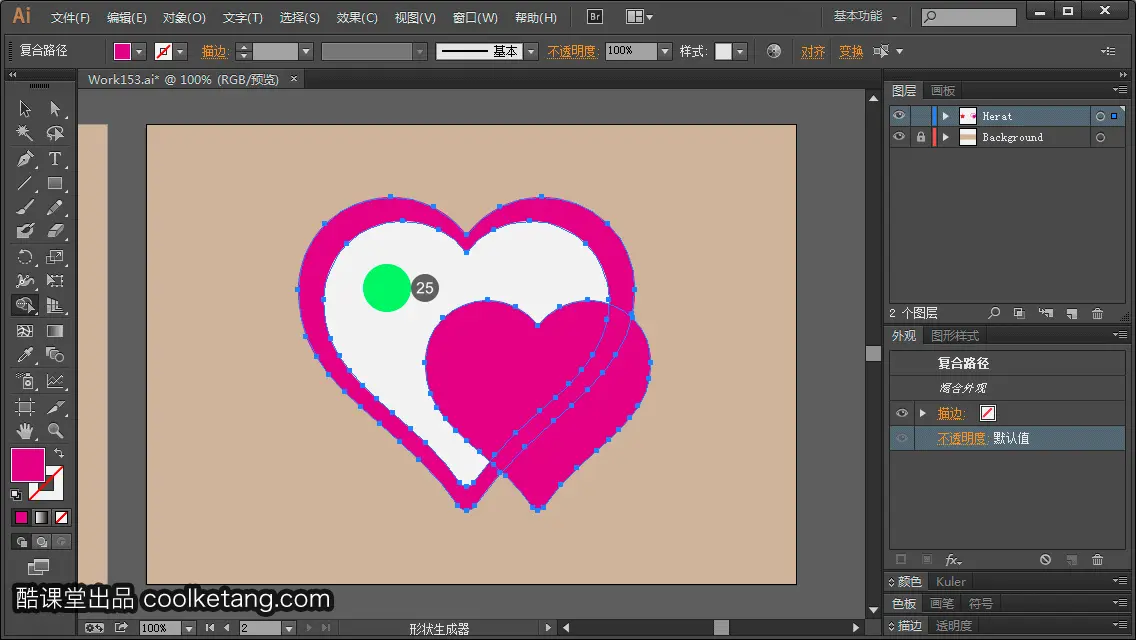

25. 在按下键盘快捷键的同时,点击心形白色的区域,以删除此区域。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/076cc688759cdbb73a4fd274c94dbff3.webp?x-image-process=image/format,png)
26. 在左上角的圆点处按下鼠标,然后滑动到右下角的圆点处,同时观察图形的变化。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/e8dae05038f219418b21bf4bb544ccc6.webp?x-image-process=image/format,png)

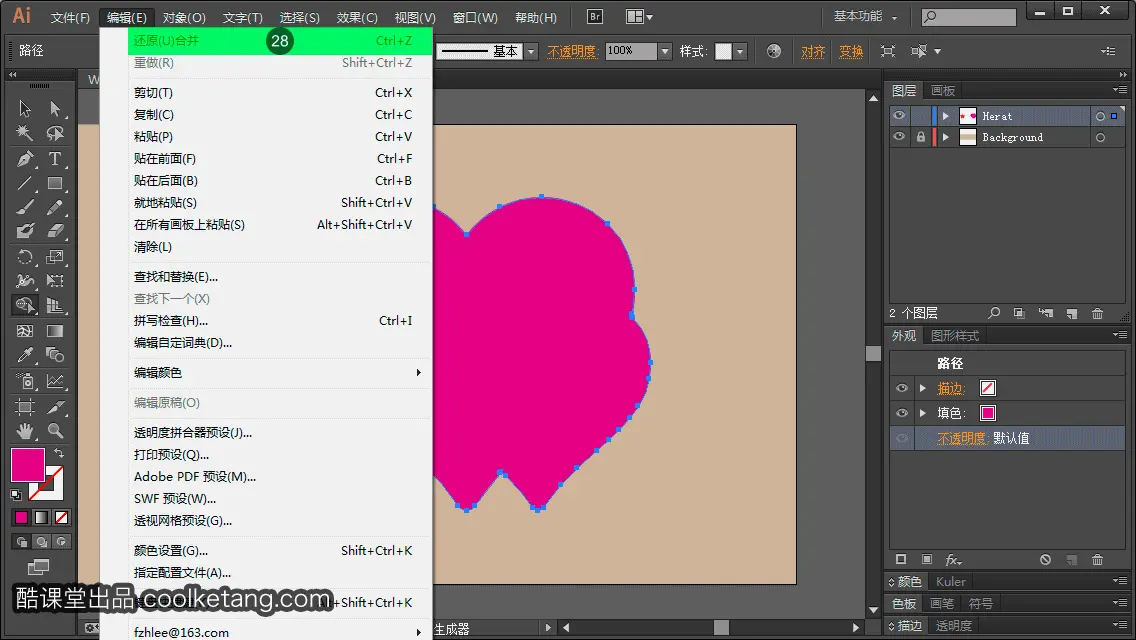

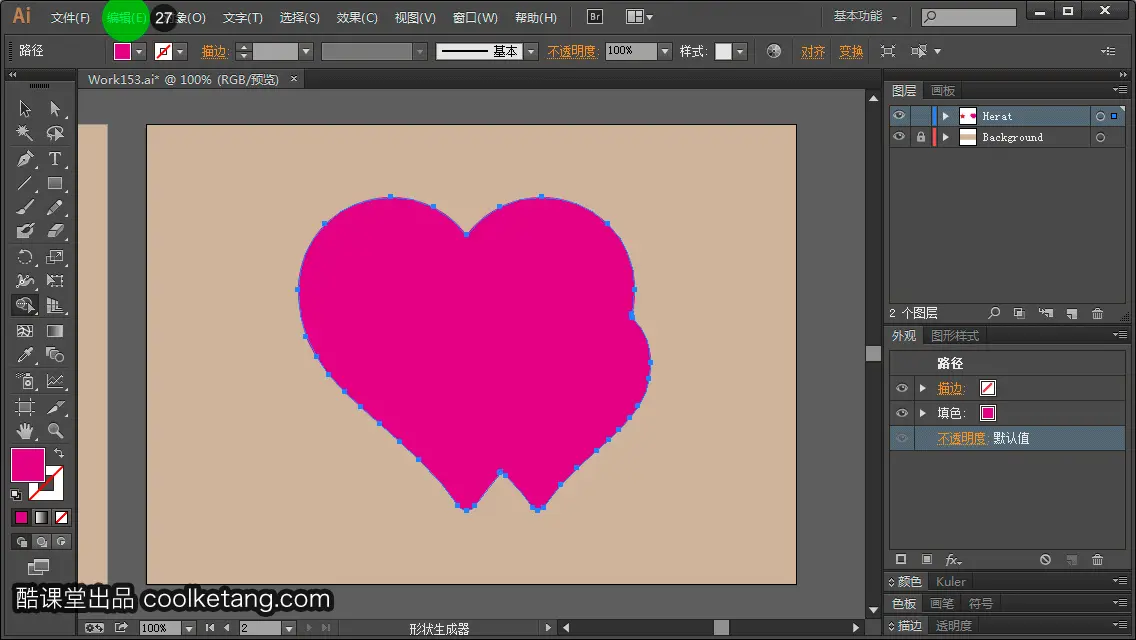

27. 默认情况下,形状生成器工具处于合并模式,所以最终结果是一个双心合并的图形。但是这里不需要合并图形中的空白区域。依次点击[编辑 > 还原合并]命令,撤消上一步操作。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/557d0665498c17324ceb9367fc2afbd4.webp?x-image-process=image/format,png)
28.
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/55f38fcef4dcdbec39f4aff6f6b10ae0.webp?x-image-process=image/format,png)
29. 在右上角的圆点处按下鼠标,然后滑动到左下角的圆点处,避免滑过心形中的空白区域,同时观察图形的变化。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/f4be96891a60bae061790889790181f7.webp?x-image-process=image/format,png)

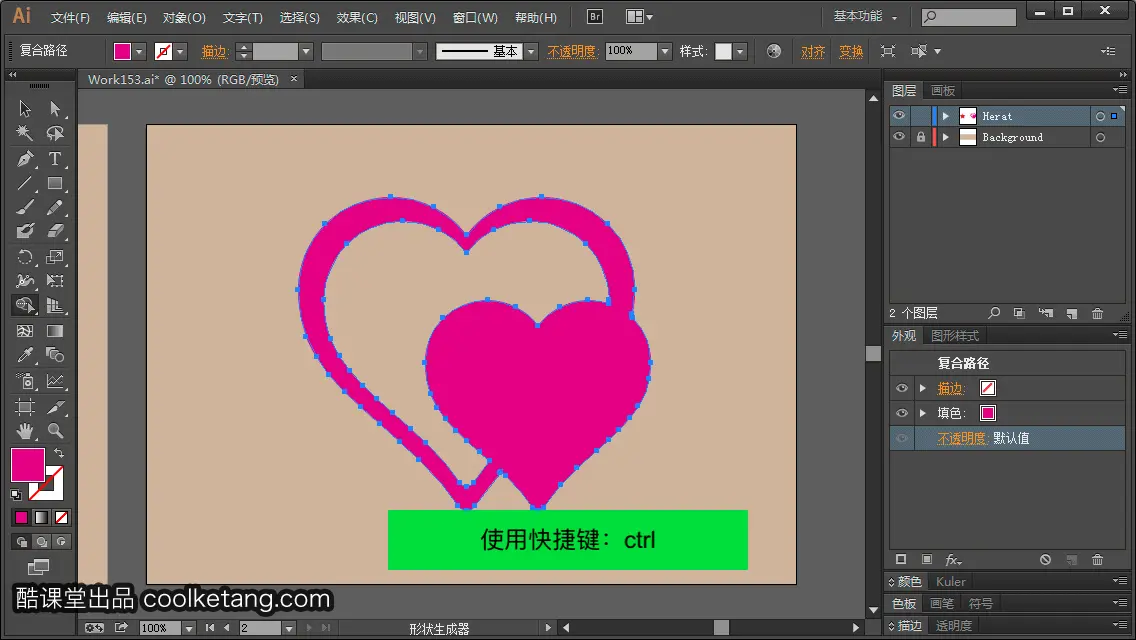

30. 空白区域并没有被一起合并,这正是想要的结果。按下键盘上的[Ctrl]快捷键,以临时切换至选择工具。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/f81969914064bf1f3fcc7eccfbe3505d.webp?x-image-process=image/format,png)

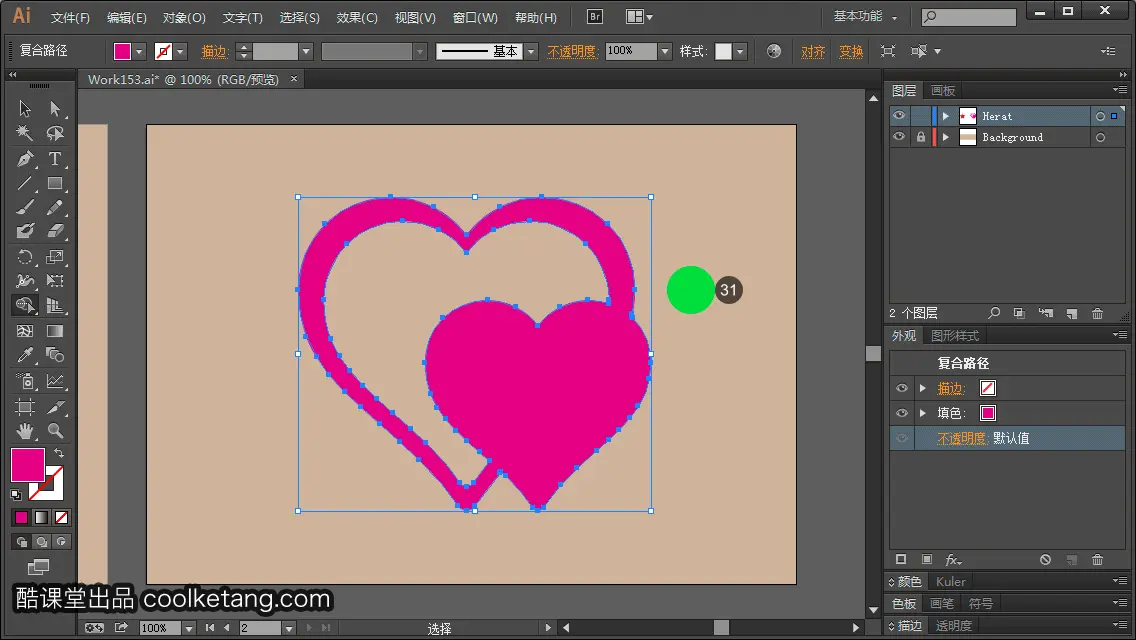

31. 接着在文档空白处点击,取消对图形的选择。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/9c69609b28cb7157491ae8ba2ba2ff14.webp?x-image-process=image/format,png)
32. 最后点击键盘上的快捷键,保存最终的结果,并结束本节课程。
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/f15c4c011a710b2a67e7d209557f779d.webp?x-image-process=image/format,png)
![Illustrator互动教程-酷课堂](https://i-blog.csdnimg.cn/blog_migrate/e3b2cb809747b4b1b6d6ffba209ab6aa.webp?x-image-process=image/format,png)
本文整理自:《Illustrator CC互动教程》,真正的 [手把手]教学模式,用最快的速度上手Illustrator,苹果商店App Store免费下载: https://itunes.apple.com/cn/app/id1005557436 ,或扫描本页底部的二维码。课程配套素材下载地址: 资料下载
