1.5 Arduino的第一个程序

所需工具

1. Arduino UNO R3 控制器；
2. USB数据线。

**第一个程序——Blink**

Blink是Arduino 的示例程序，在Arduino IDE 的窗口中选择“文件”》“示例”》“01.Basics”》“Blink”菜单项打开该示例程序，代码如下。

// 大多数Arduino 控制板上13号引脚都连接了一个标有“L”的LED灯
// 给13号引脚设置一个别名“led”
int led=13;

// 在板子启动或者复位重启后，setup部分的程序只会运行一次
void setup() {
  // 将“led”引脚设置为输出状态
  pinMode(led, OUTPUT);
}

//setup部分的程序运行完后，loop部分的程序会不断重复运行
void loop() {
  digitalWrite(13, HIGH);   // 点亮LED
  delay(1000);              // 等待一秒
  digitalWrite(13, LOW);    // 通过将引脚电平拉低，关闭LED
  delay(1000);              // 等待一秒
}

代码具体含义，将在后面讲解。

在编译和下载程序之前，需要先在“工具”》“板卡”菜单中选择你当前正在使用的Arduino 控制器，本教程使用的是Arduino UNO R3 控制器，所以选择Arduino / Genuino UNO，（如图一）

（图一）

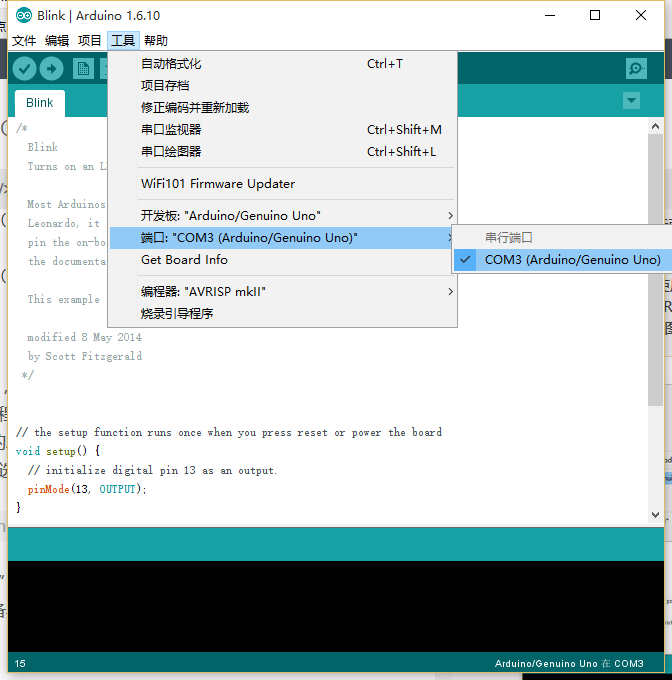

然后再“工具”》“端口”菜单中选择Arduino 控制器对应的串口（如图二），设备具体使用的串口，在设备管理器中查看。

 （图二）

设置完成后，将会在IDE窗口的右下角显示设置的控制器型号以及串口号

单击校验按钮，IDE会检测程序是否正确，如果正确，IDE会自动编译程序。

单击下载按钮，IDE会在编译后下载到Arduino 控制器中，下载时控制器上的TX、RX两个灯将会闪烁。下载完后控制器上的标有L的LED灯将会按照程序闪烁。
