LTspice的光标和示波器的类似，在波形查看器中可以添加两个光标，对波形进行测量。
单击波形名字便可添加一个光标，同时弹出光标的相关信息；按住光标左键不放可以拖动光标位置；再次单击波形名字可添加第二个光标，同时光标信息窗口会计算时间与电压差值，频率等信息；关闭这个小窗口就会关闭光标。

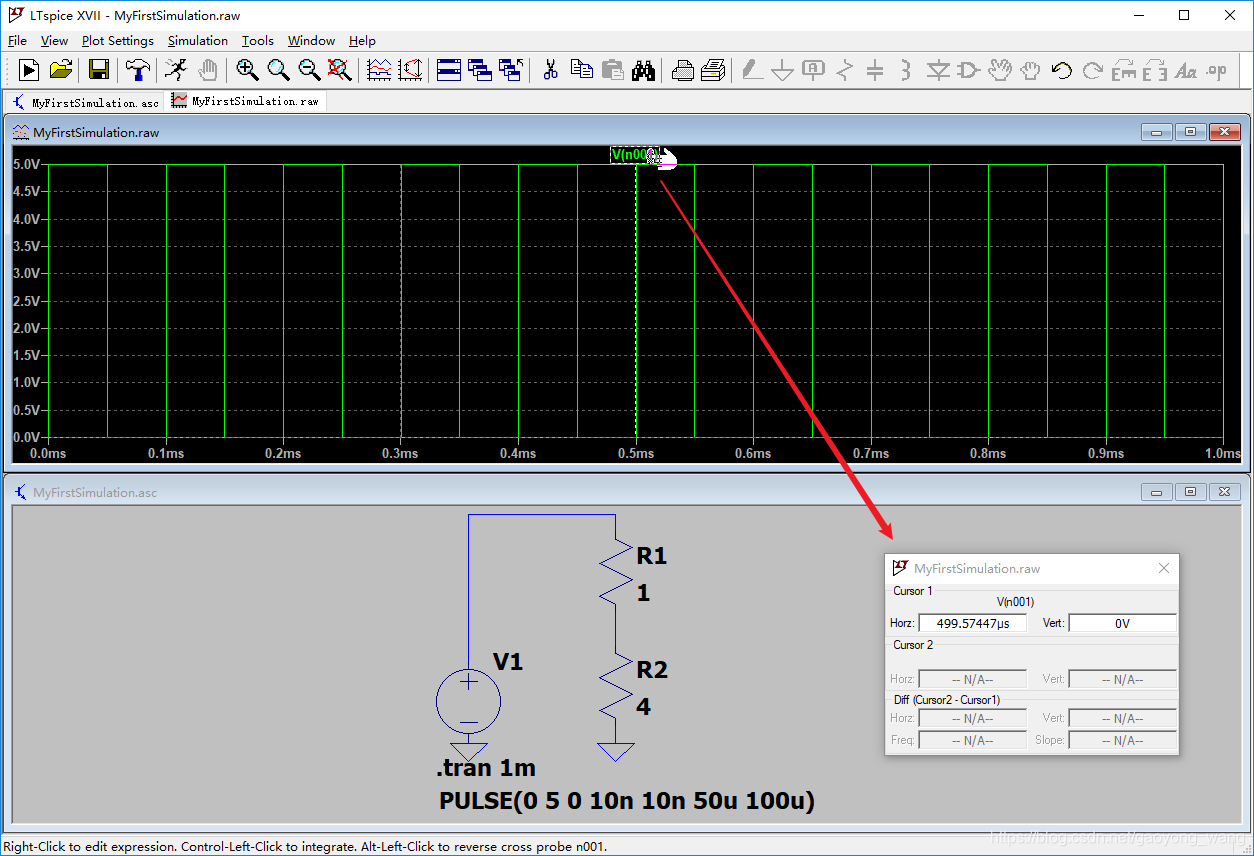

添加光标
光标的使用
