QChart笔记2: 添加鼠标悬停显示和格式处理

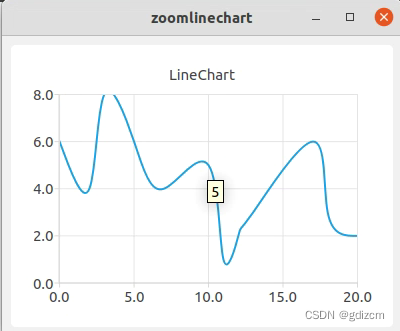

接笔记1。显示了线后，我想在鼠标悬停在线上的时候，显示所在点的Y轴的值。像下面图这样。

实现方法是这样的。首先继承QChartView类，在类里面添加一个槽函数，用来连接LineSeries上的悬停信号。

QObject::connect(series, SIGNAL(hovered(const QPointF&,bool)), chartView, SLOT(showPos(const QPointF&, bool)));

class ChartView : public QChartView
{
    Q_OBJECT
public:
    ChartView(QChart *chart, QWidget *parent = 0);
public slots:
    void showPos(const QPointF&, bool);
};

void ChartView::showPos(const QPointF& point, bool state)
{
    QPoint tempPoint;
    tempPoint.setX(qRound(point.x()));
    tempPoint.setY(qRound(point.y()));
    if (state && static_cast<QSplineSeries*>(this->chart()->series().at(0))->points().contains(tempPoint)) {
        QToolTip::showText(QCursor::pos(), QString("%1").arg(tempPoint.y()), this);
    }
}

这个槽函数中，首先取值的整数部分，因为点就是整数的值，然后判断点是否在LineSeries上，如果在的话，在鼠标位置显示出来。

类似的，稍作修改也可以显示x轴的值。

下面我们换个复杂一点的。将x轴设置为日期，y轴设置为数值。当鼠标悬停时，显示y轴的数值。

设置日期时需要格式化x轴：

axisX->setFormat(QString("yyyy-MM-dd"));

设置网格是否显示：

axisY_1->setGridLineVisible(true);
axisX->setGridLineVisible(false);

设置坐标轴的颜色和网格的颜色：

axisY_1->setLinePenColor(QColor(Qt::darkCyan));
axisX->setLinePenColor(QColor(Qt::darkCyan));

axisY_1->setGridLineColor(QColor(Qt::darkGray));


#include "mainwindow.h"
#include <QApplication>
#include <QMainWindow>
#include <QChartView>
#include <QPieSeries>
#include <QPieSlice>
#include <QPointF>
#include <QDateTime>
#include <QDate>
#include <QDateTimeAxis>
#include <QDebug>
#include <QSplineSeries>
#include <QToolTip>
#include <QtCharts>
//QT_CHARTS_USE_NAMESPACE //这个宏在Qt5.14能用，在Qt6.3.2报错
QChart *chart;
QSplineSeries *series1;
QChartView *chartView;
void initChart()
{
    //初始化QChart的实例
    chart = new QChart();

    //初始化QSplineSeries的实例
    series1 = new QSplineSeries();
    //设置两条折线的名称
    series1->setName("第一组");

    //把曲线添加到QChart的实例chart中
    chart->addSeries(series1);

    chart->legend()->hide();
    //声明并初始化X轴、两个Y轴
    QDateTimeAxis *axisX = new QDateTimeAxis();
    QValueAxis *axisY_1 = new QValueAxis();
    //设置坐标轴显示的范围
    axisX->setMin(QDateTime(QDate(2022, 6, 6), QTime()));
    axisX->setMax(QDateTime(QDate(2022, 6, 12), QTime()));
    axisX->setTickCount(7);
    axisX->setFormat(QString("yyyy-MM-dd"));
    axisY_1->setMin(0);
    axisY_1->setMax(250);


    //设置坐标轴上的格点
    axisY_1->setTickCount(6);

    //设置坐标轴的颜色，粗细，设置网格
    axisY_1->setLinePenColor(QColor(Qt::darkCyan));
    axisX->setLinePenColor(QColor(Qt::darkCyan));

    axisY_1->setGridLineVisible(true);
    axisY_1->setGridLineColor(QColor(Qt::darkGray));
    axisX->setGridLineVisible(false);


    //把坐标轴添加到chart中，
    //addAxis函数的第二个参数是设置坐标轴的位置，
    chart->addAxis(axisX, Qt::AlignBottom);
    chart->addAxis(axisY_1, Qt::AlignLeft);


    //把曲线关联到坐标轴
    series1->attachAxis(axisX);
    series1->attachAxis(axisY_1);

    series1->setPointsVisible(true);
   // series1->setPointLabelsFormat("@yPoint");

    QObject::connect(series1, &QSplineSeries::hovered, [=](const QPointF &point, bool state)mutable{

        QPointF tempPoint(point.x(), qRound(point.y()));

        QList<int> yList;
        for (int i=0; i<series1->points().size(); ++i)
        {
            yList.append(qRound(series1->points().at(i).y()));
        }
        int y = qRound(point.y());
        if (state)
        {
            for (int i=0; i<5; ++i)
            {
                if (yList.contains(y + i))
                {
                    QToolTip::showText(QCursor::pos(), QString("%1").arg(y + i));
                    break;
                }
                if (yList.contains(y - i))
                {
                    QToolTip::showText(QCursor::pos(), QString("%1").arg(y - i));
                    break;
                }
            }

        }
    });

    chartView = new QChartView(chart);
    chartView->setChart(chart);
    chartView->setRenderHint(QPainter::Antialiasing);

}
int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    initChart();
    QDateTime atnowtime = QDateTime(QDate(2022, 6, 6), QTime());
    series1->append(atnowtime.toMSecsSinceEpoch(), 225);
    QDateTime atnowtime2 = QDateTime(QDate(2022, 6, 7), QTime());
    series1->append(atnowtime2.toMSecsSinceEpoch(), 238);
    QDateTime atnowtime3 = QDateTime(QDate(2022, 6, 8), QTime());
    series1->append(atnowtime3.toMSecsSinceEpoch(), 214);
    QDateTime atnowtime4 = QDateTime(QDate(2022, 6, 9), QTime());
    series1->append(atnowtime4.toMSecsSinceEpoch(), 226);
    QDateTime atnowtime5 = QDateTime(QDate(2022, 6, 10), QTime());
    series1->append(atnowtime5.toMSecsSinceEpoch(), 209);
    QDateTime atnowtime6 = QDateTime(QDate(2022, 6, 11), QTime());
    series1->append(atnowtime6.toMSecsSinceEpoch(), 137);
    QDateTime atnowtime7 = QDateTime(QDate(2022, 6, 12), QTime());
    series1->append(atnowtime7.toMSecsSinceEpoch(), 90);


    MainWindow w;
    w.setCentralWidget(chartView);
    w.show();
    return a.exec();
}

在悬停函数的处理中，由于y轴数值大，一个刻度只占有很小的位置，很难正好悬停到，所以增加了一个范围处理。在点周围上下5的范围内，都会当成点的悬停。

与前一个例子的区别是，这里没有继承QChartView，信号处理函数也改用lambda表达式。

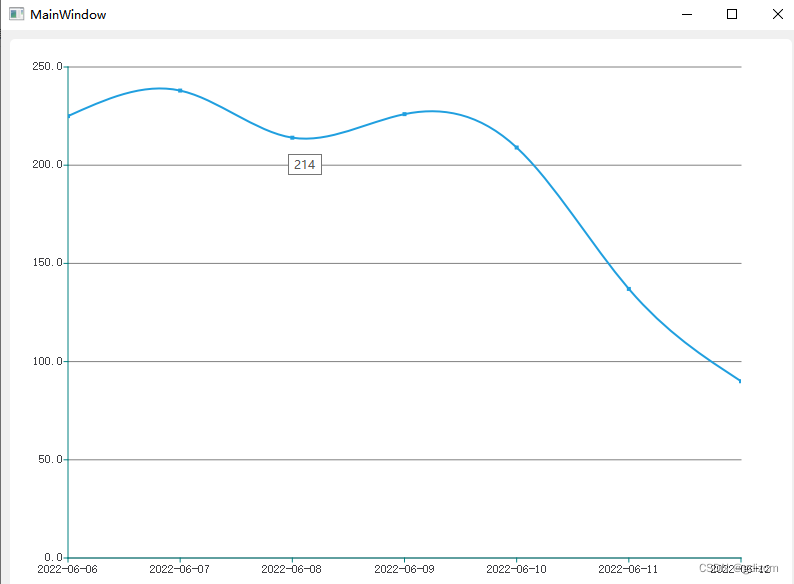

效果：

对应的代码
