本文详细介绍了最小移频键控（MSK）调制的过程，包括基带信号的差分编码、串并转换、高低位映射、延迟处理以及与子载波和主载波的相乘相加步骤。通过仿真展示了MSK调制信号的生成，揭示了无线通信中调制技术的关键环节。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

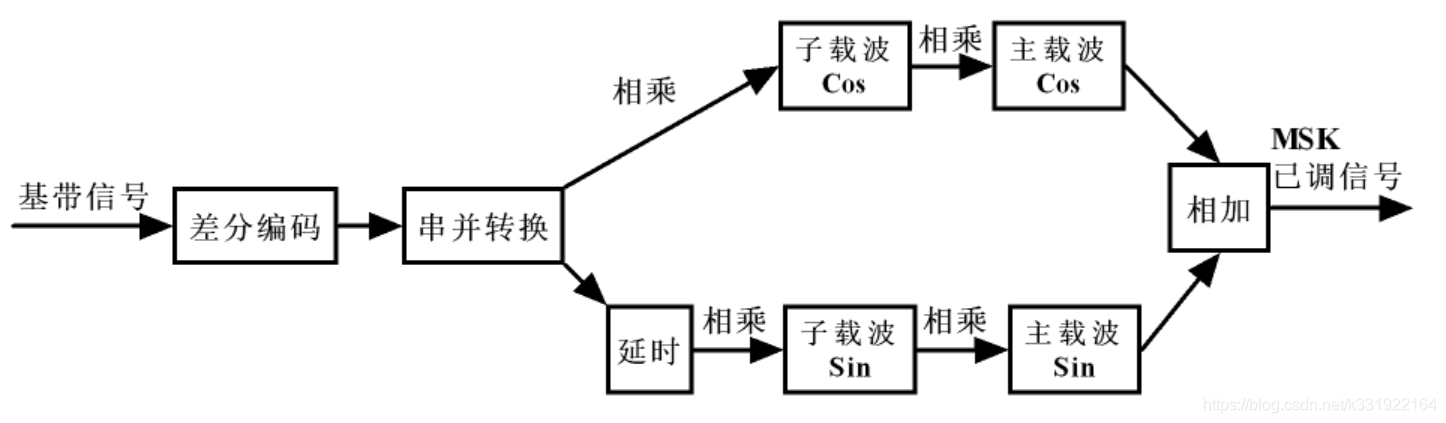

MSK调制的结构如下图所示。

1、基带信号经过差分编码，然后为1bit的信号。

2、串并转换后为2bit的信号，分为高位和低位。高位和低位再分别映射为+1和-1。

3、再把低位的+1、-1延时基带信号的一个周期。

4、最后高位和低位的+1、-1（wSignedHigh、wSignedLow）分别与子载波（wSubCarrierI、wSubCarrierQ）相乘。

5、子载波相乘后（wSubCosI和wSubSinQ）再与主载波相乘，最终相加，可以得到MSK已调信号。（子载波和主载波只是给个了名字，并没有别的意义）

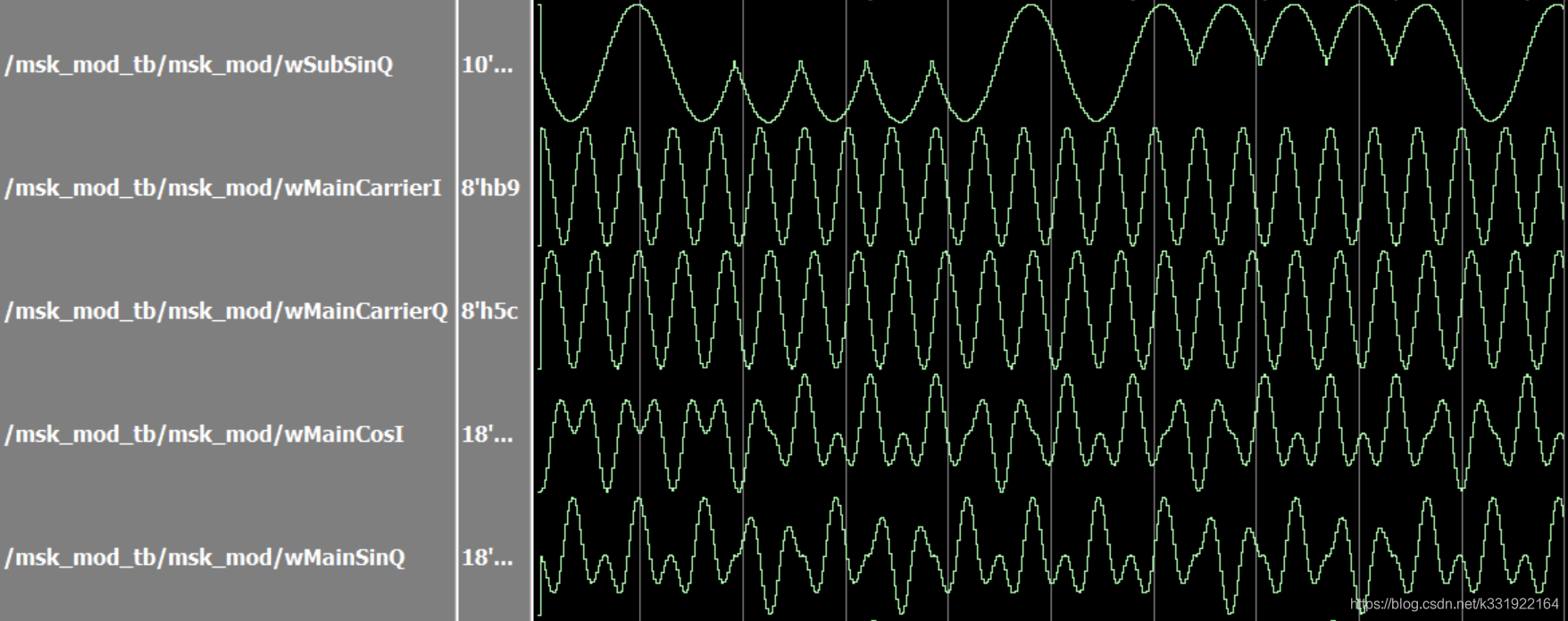

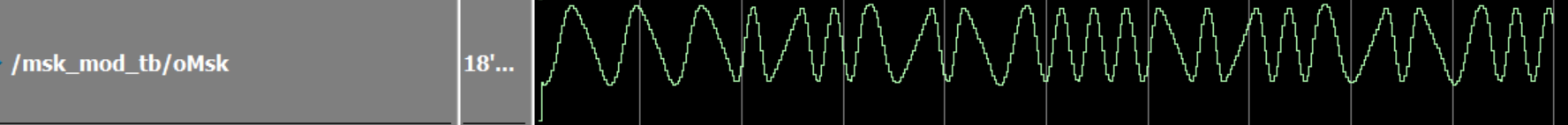

仿真结果，如下图所示。
