三极管Vce(sat)饱和电压

已于 2024-06-24 11:19:58 修改
阅读量2.1k 收藏 2
点赞数 1
文章标签： stm32
于 2024-06-24 11:11:22 首次发布
你看着给把---给多一点更好
本文链接：https://blog.csdn.net/geniusChinaHN/article/details/139920050
版权

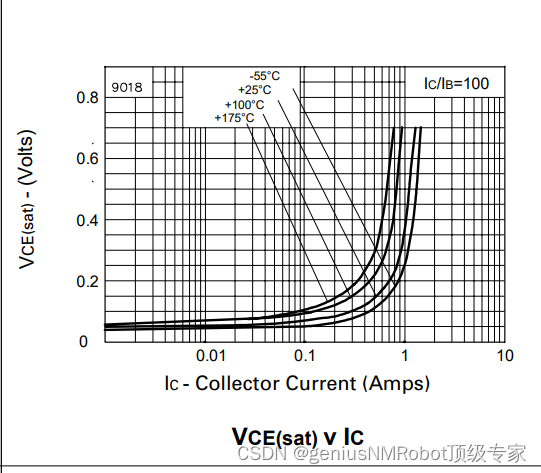

这个Vce(sat)表示CE间的压降，看吧都是0.几其中的（Volts)表示Vce的单位是V伏特，就好像下面那个（Amps)表示Ic的单位是安培一样

饱和电压是指晶体管E电流开始不再受Vce变化的影响所对应的Vce
