3. 仿真模型：
作为一种电路EDA软件，Proteus很重要的一点是具有在原理图上进行仿真分析的能力，为了实现这种功能，原理图元件就不能只有一个外形和管脚，还要有相应的仿真模型。不具有仿真功能的元器件被称为绘图模型（Graphical Model），具有仿真功能的元器件称为电气模型（Electrical Model）。Proteus的电气模型分为4类，原理图模型、SPICE模型、动态模型和VSM模型。在Pick Devices对话框的Preview窗口中就能大致分辨。

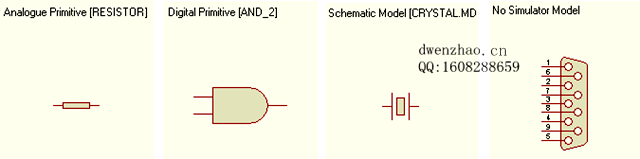

（Primitive为仿真原型，是构建其他仿真模型的基本“砖块”，分模拟和数字两类）

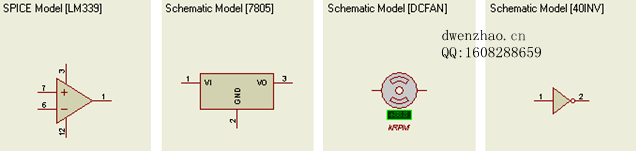

1）原理图模型（Schematic Models）：
由仿真原型（Simulator Primitives）构建，与实际元器件有相同等效电路性能的模型。它的并不是按实际器件的内电路搭建，而只是外特性与实际器件等效。主要包括Modelling Primitives、Simulator Primitives库中的模型或使用其中的模型构建的模型。

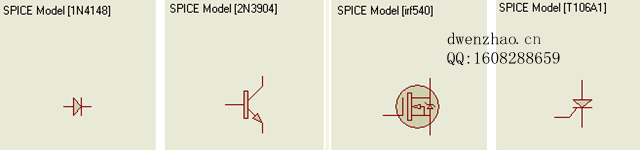

2）SPICE模型（SPICE Model）：
使用符合SPICE3F5规范的SPICE文件或库设计的仿真元器件，主要为二极管、三极管等分立半导体元件。SPICE是一种业界普遍使用的电路级模拟程序，它通过半导体器件的内部结构和参数建立起相关的分析模型和方法，一些半导体元件制造商会提供相关器件的模型。

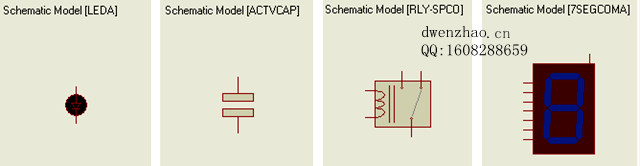

3）动态模型（Active Components）：
具有动画效果的模型，如继电器、灯、LED数码显示等。通过动画模仿器件的动作过程，很直观很形象。但Pick Devices对话框的Preview窗口中往往显示的也是Schematic Models。

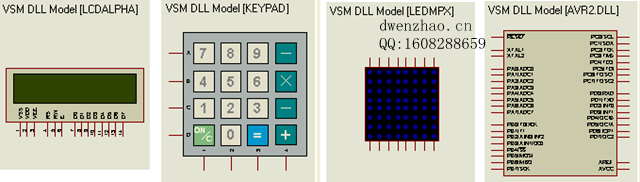

4）VSM模型（VSM Models）：
是基于动态链接库（DLL）的仿真模型。DLL是利用Labcenter提供的VSM SDK（软件开发包）用C++编写的，用以描述器件的电气行为，这是Proteus独特的部分。VSM模型主要包括处理器、液晶模块、传感器等复杂的元器件，开发有较高的技术难度，用户往往只是使用。
