proteus 仪器使用示范：OSCILLOSCOPE（示波器）

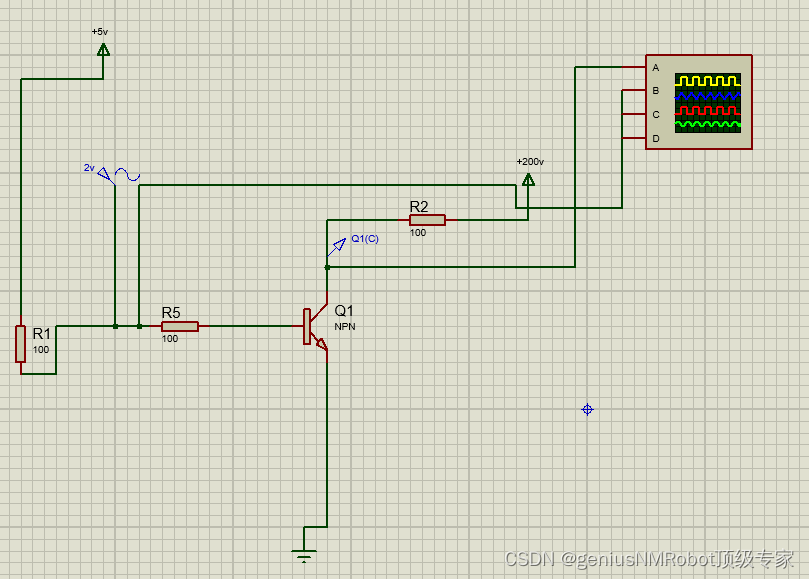

其中通道A连接的是三极管输出电压，通道B连接的是三极管输入电压（且这么认为吧）

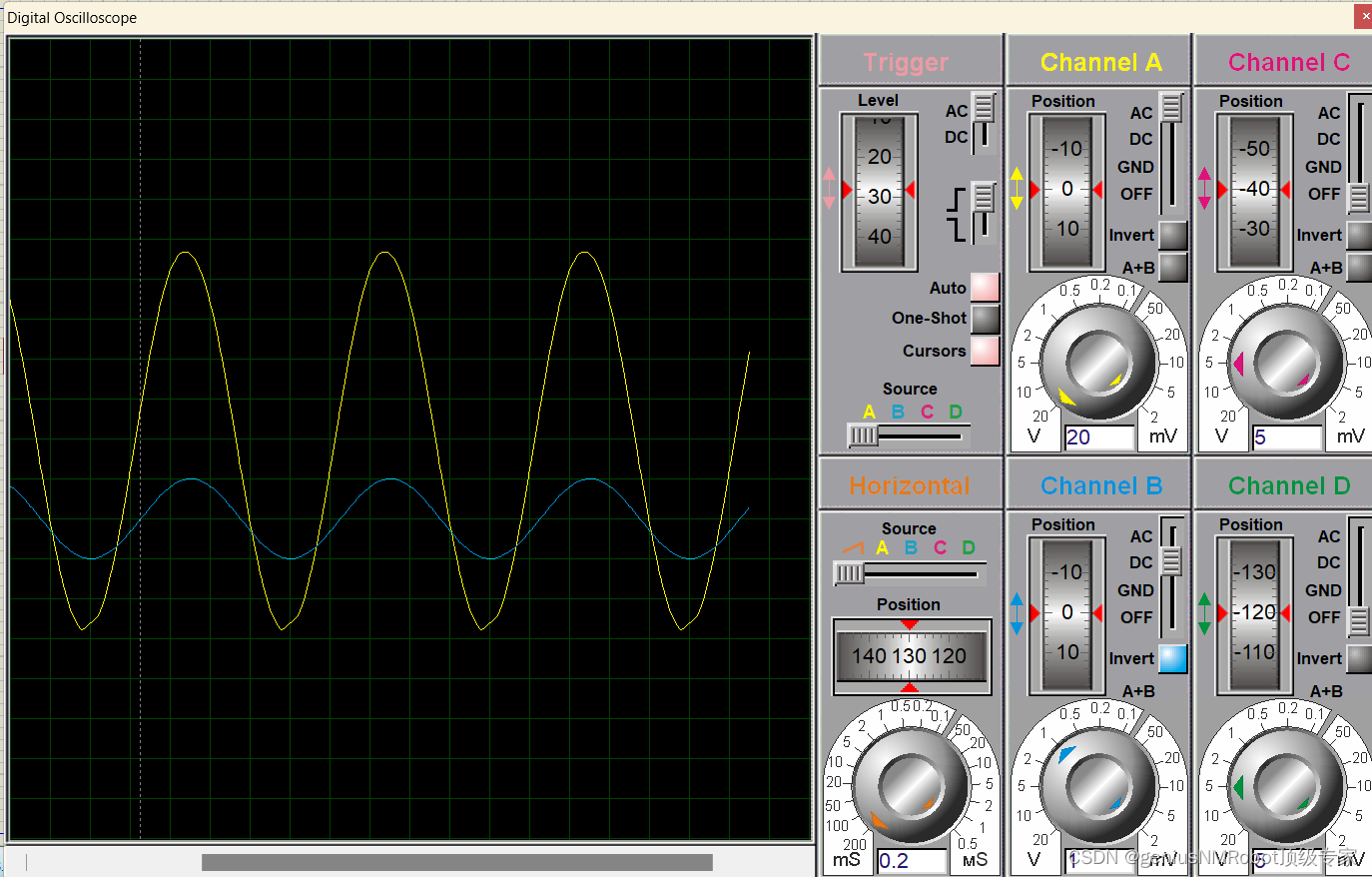

其中通道A是图中的黄色正弦曲线，通道B是图中的蓝色正弦曲线。

通道A与通道B都没有偏移---在Y轴方向。

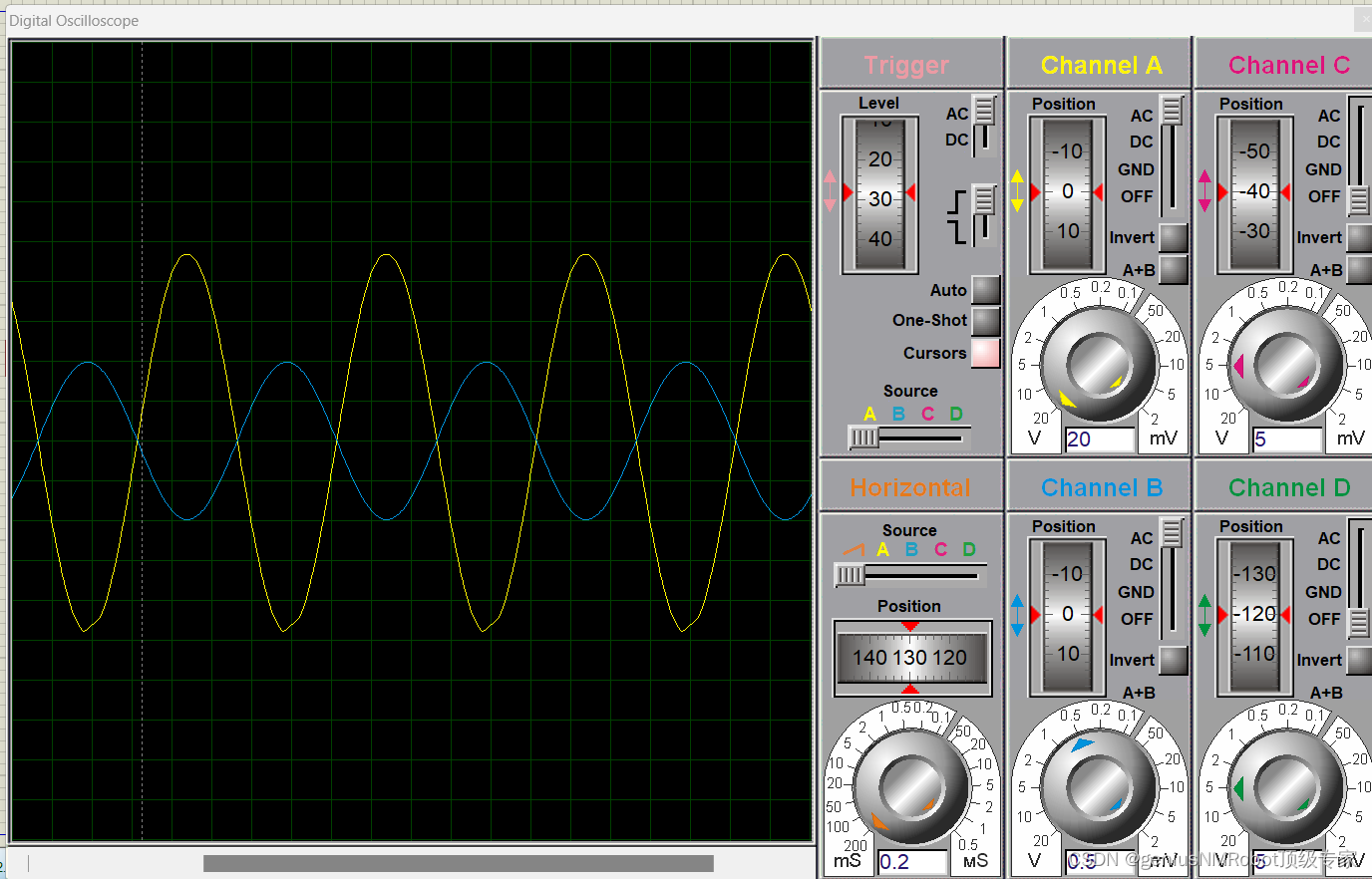

但是通道A，Y轴上每个格子代表20V，而通道B，Y轴上每个格子只是代表0.5V，所以其实三极管输入电压是很低的。如果你真的要直观的比较，没问题满足你：

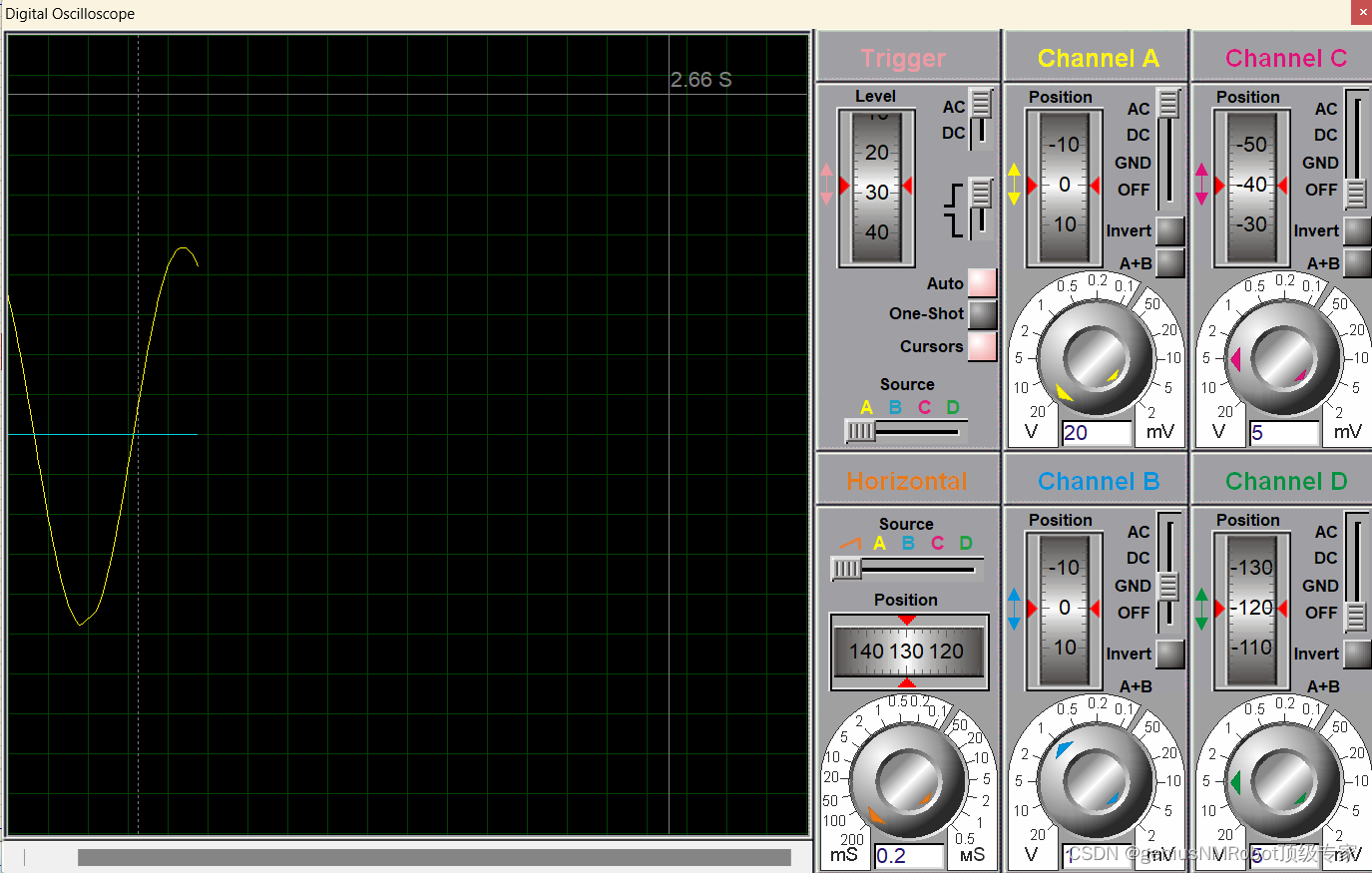

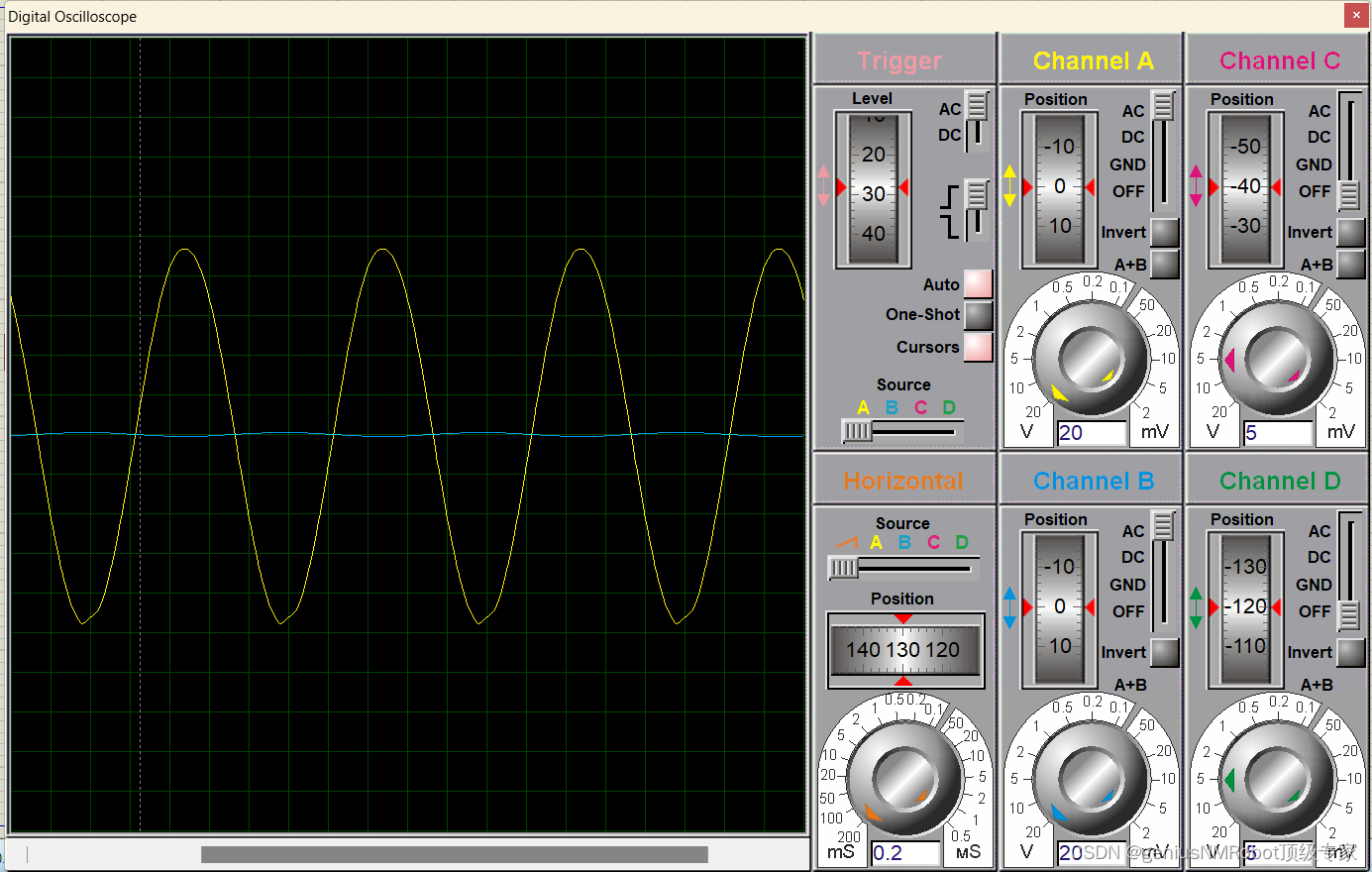

看到了没有，如果是一样的比例，输入电压几乎是一条等于0的正弦曲线。刚才那个是放大了40倍的效果，这个就是正常的比例。我真的是太聪明了。这都是我自己发现的

channel ABCD中AC/DC/GND/OFF使用：

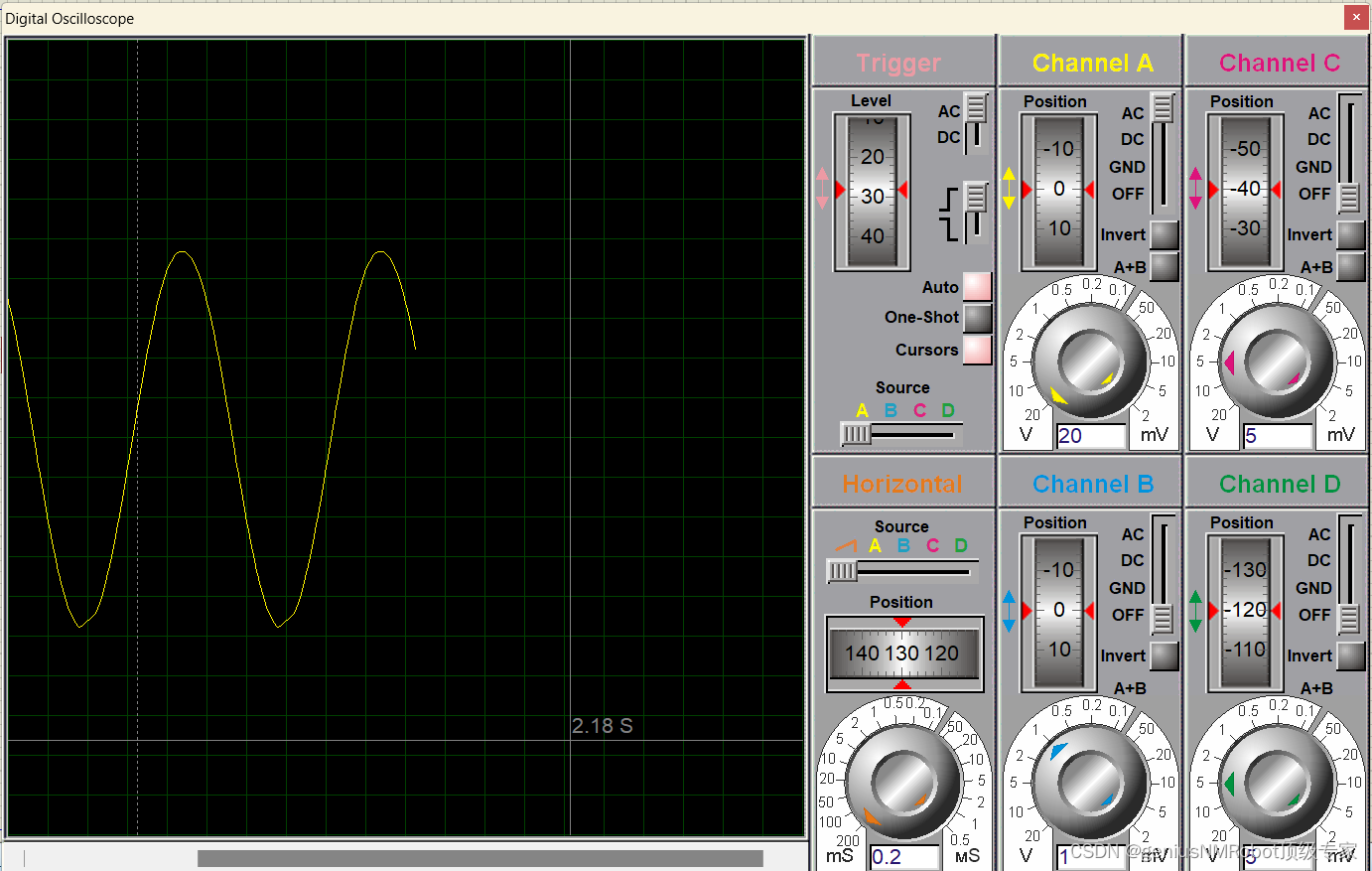

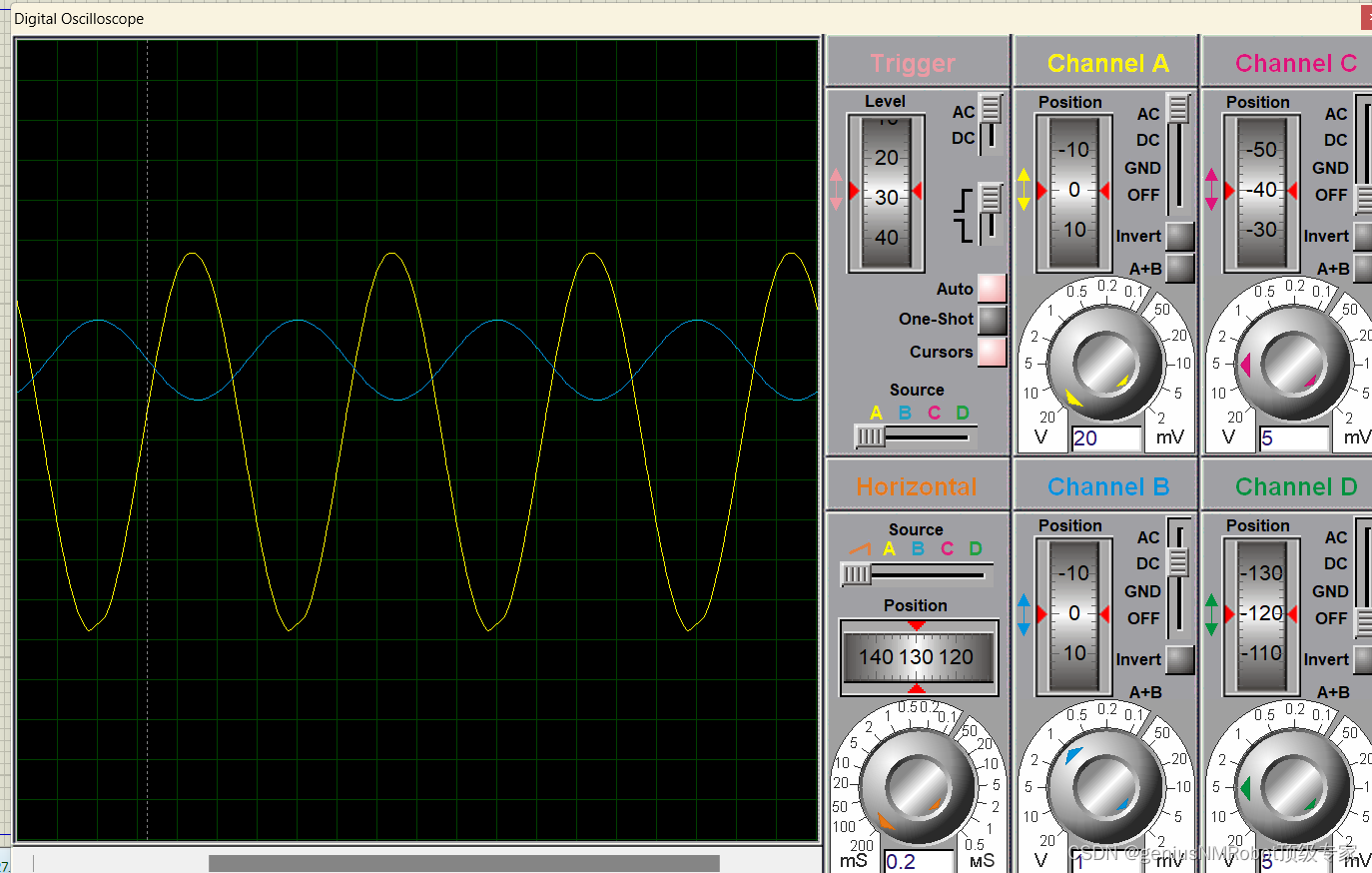

如果把其中的CB设置为DC,可以看到电压值全都变成了>0的数值，也就是说仪器会把这个channel最低的电压认为是0，然后绘制出曲线。我们这个里面是正弦曲线所以应该设置为AC.
