220V-12V AC-DC开关电源电路

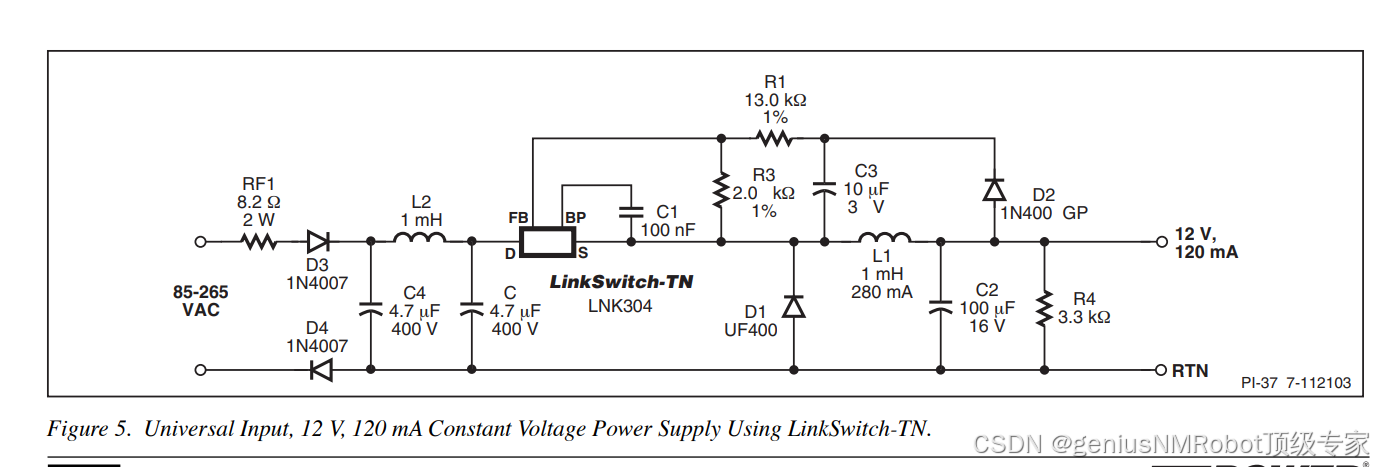

LNK304原理：

亲爱的朋友门，现在就只能全靠猜了：给你们看看我超越人类极限的直觉

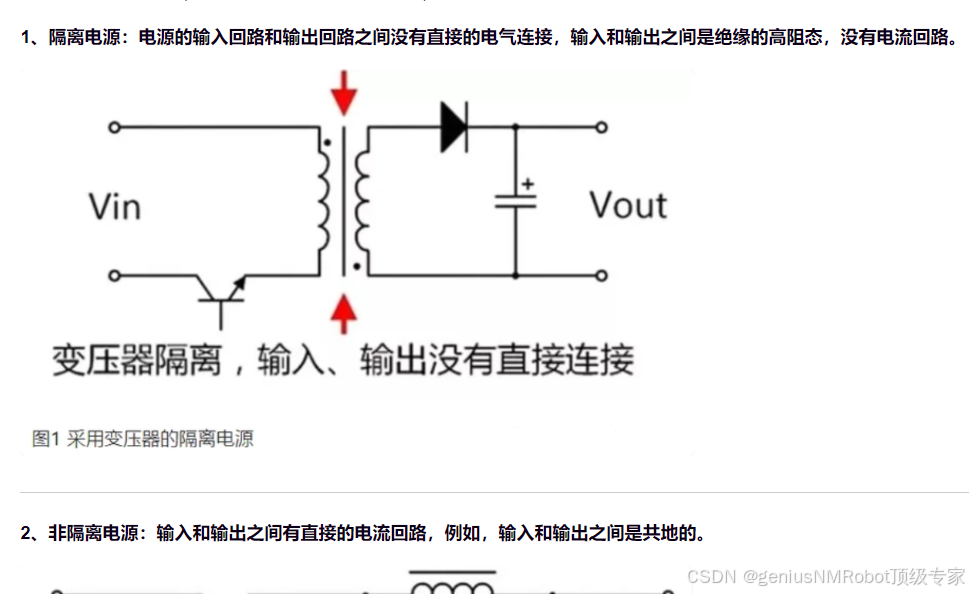

1        因为这里有一根线直接连接了输入端的一个接头与输出端的一个接头，所以这个是一个非隔离的装置：存在安全风险。

比如说下面那个是火线，那么当处于电压-312V的时候，如果碰到就会触电。

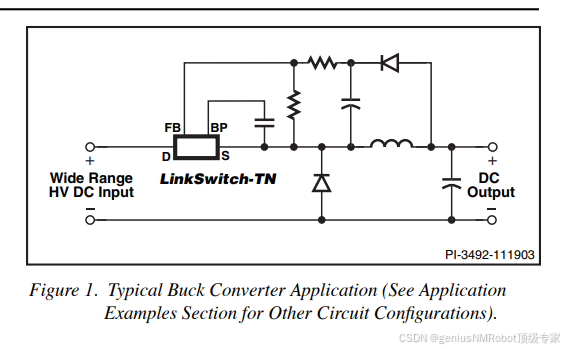

2        很简单我们可以把这个元器件看作一个变压器。输入220V电压，输出12V电压。

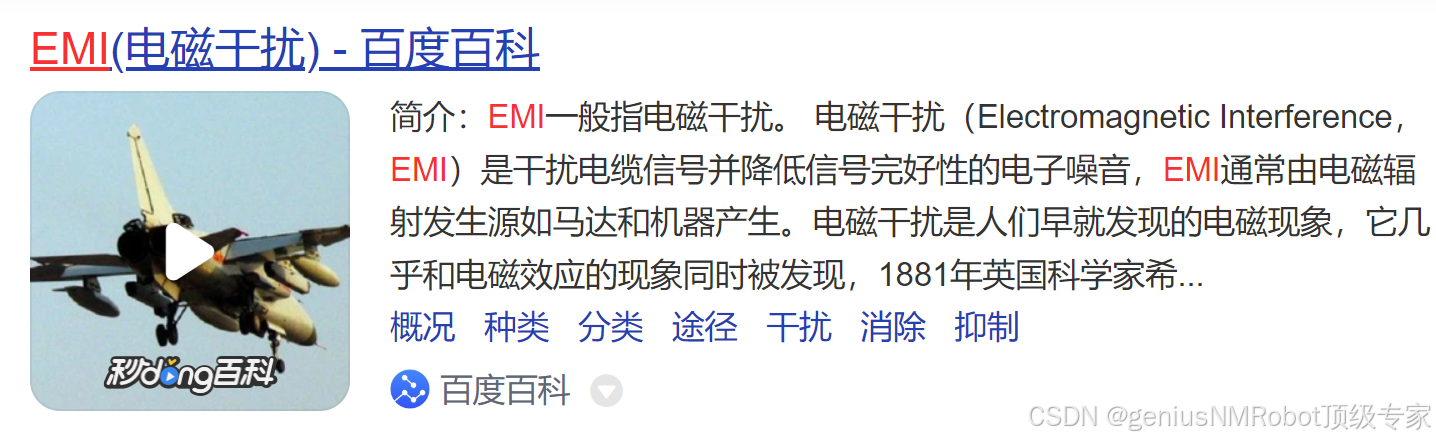

可以猜测到前面那些部分应该就是EMI FILTER.

使用一些电感电容过滤外部电磁干扰，或者是屏蔽内部电磁干扰到外部。

左边那2二极管当然就是整流用的。

最左边那个电阻可能是作为限流电阻，用来避免瞬间电流太大。假设没有这个电阻，那么上电时刻通过电容将会有一个非常大的电流。因为此时电流是短路的。那么电路应该会烧毁。如果使用的这个电阻，那么电流最大是Imax=312V/8.2=38A.可能是因为是瞬间电流所以电阻没有烧掉吧。
