ADS的LineCalc使用说明

1 前言

在ADS软件的LineCalc中可以计算50欧姆微带线的长度,可以说是射频工程师必须掌握的技能之一。但是笔者经常忘记LineCalc中各种参数代表的含义,就打算写个使用说明,将该博客当作备忘录日后提醒自己。

2 方法介绍

我们以常用的高频板材罗杰斯5880为例,计算该板材在1GHz处50欧姆微带线的宽度。

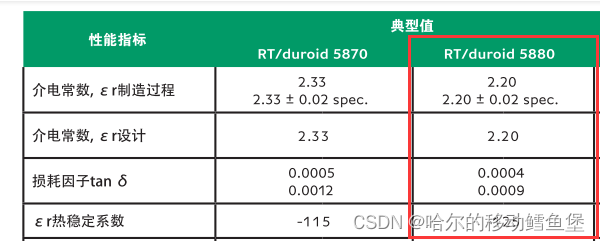

首先我们可以在网上可以找到该板材的各种性能参数,包括介电常数和损耗角正切等,如下图所示。
在这里插入图片描述
之后还需要确定板子的厚度,我们可以通过加工方来确定,加工方通常会给出多种板材厚度选项,例如0.2mm,0.308mm,0.508mm,0.762mm等等。下图就是笔者截取的一个某宝卖家给的数据表格,我们可以看到在最后一列给出了厚度选择。
在这里插入图片描述

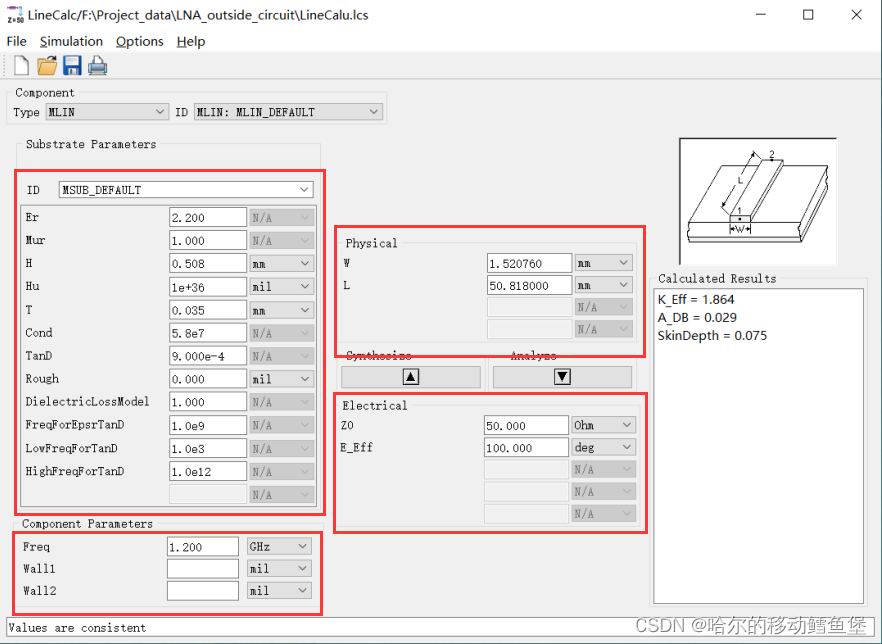

然后我们就可以打开LineCalc软件来依次填入各种参数,笔者设置的参数如下图所示。我们先看到左边第一个红框,其中,Er是相对介电常数,H是板材的厚度,TanD是损耗角正切,对于微带线宽度影响最大的就是这三个因素。左边第二个红框需要填入计算频率,这里笔者是1GHz。然后右边第二个红框需要填入阻抗值和电长度,电长度只会影响微带线的长度,不会改变微带线宽度。最后点击Synthesize后,右边第一个红框就会出现微带线宽度W和长度L。在这里插入图片描述在这里插入图片描述
