ADS-实际微带线转换

本篇文章在上一篇文章《ADS-使用Smith圆图进行匹配》的基础上介绍如何将理想微带线转换为实际微带线，获取转换前后仿真结果对比。

一：原理图建立

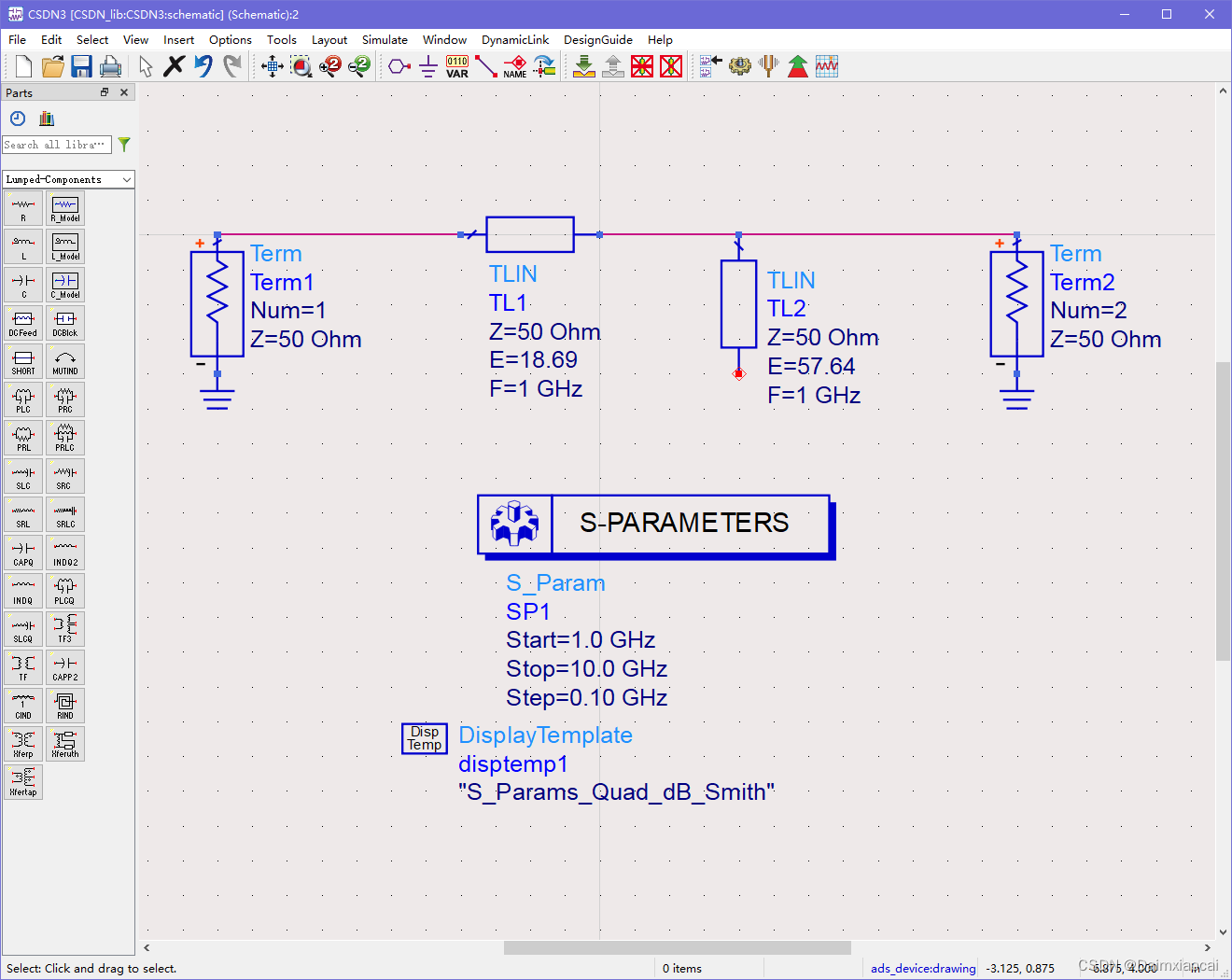

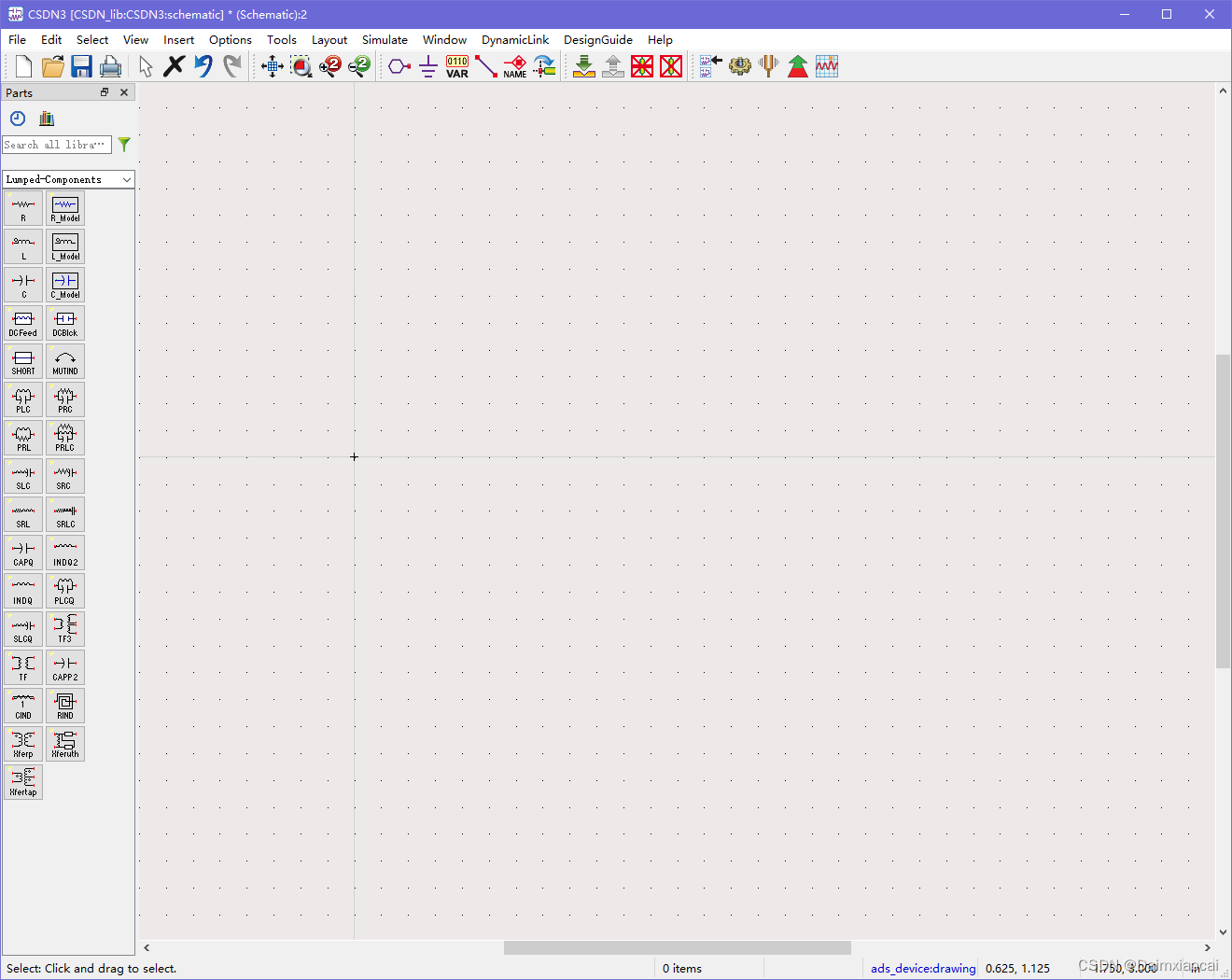

1.新建一张原理图，如图1.1所示。导入S参数扫描模板，将Smith圆图中的匹配电路复制过来，得到原理图如图1.2所示。

(a)

(b)

图1.1 新建原理图

图1.2 初始原理图

2.匹配电路左端是负载端，端口一需要设置阻抗为12.0+j*6.0Ω，右端为源端，阻抗为50Ω，端口二阻抗保持不变，S参数扫描范围调整为0.7-1.3GHz，步长为20MHz(1GHz=1000MHz)，参数与文章《ADS-使用Smith圆图进行匹配》一致，调整后的原理图如图1.3所示。

图1.3 调整后的原理图

二：LineCalc工具查找

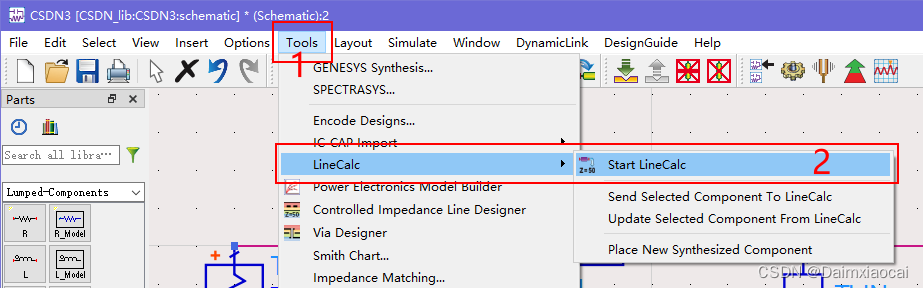

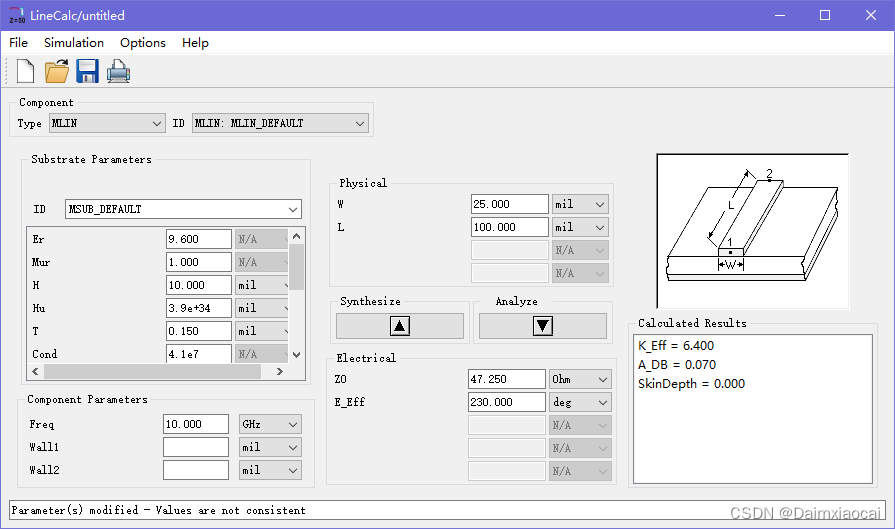

1.在ADS工具中找到LineCalc工具，这是ADS自带在特定条件下计算微带线长度和宽度的工具.打开后如图2.1所示。

(a)

(b)

图2.1 LineCalc工具

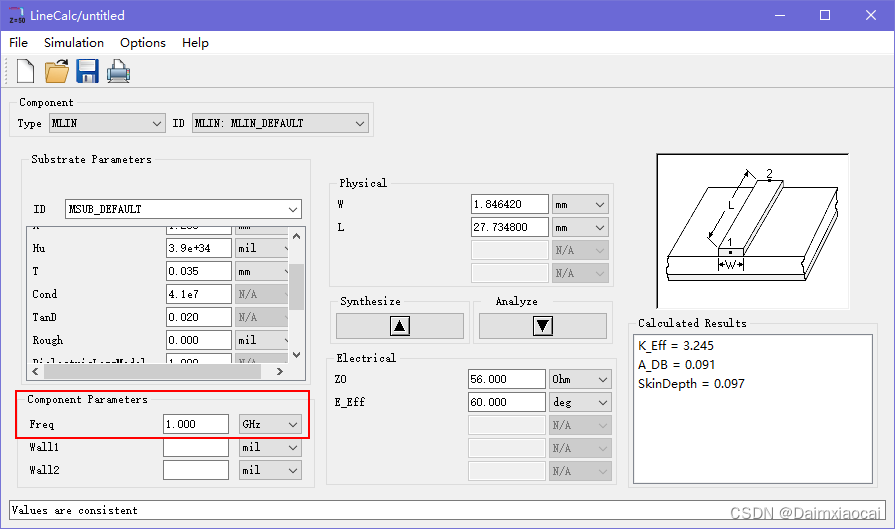

2.采用FR4板材参数，修改LineCalc左边板材参数如图2.2所示。

图2.2 板材参数调整

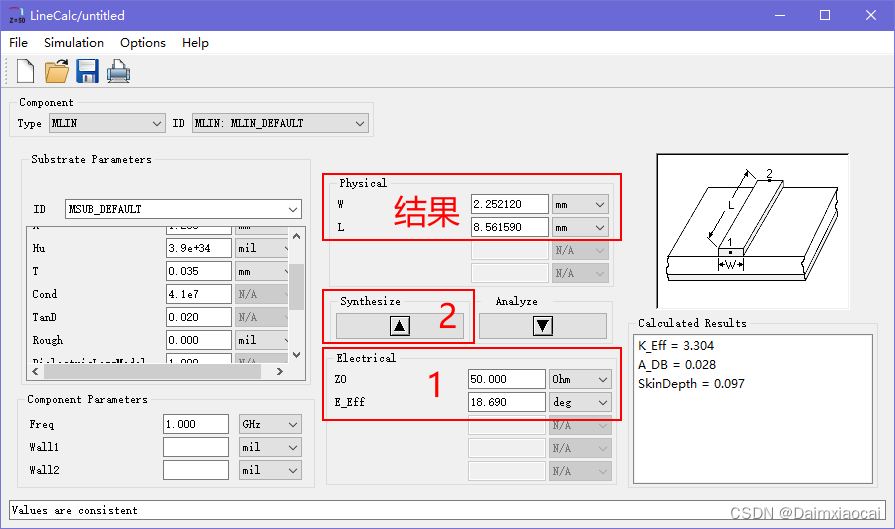

3.调整器件参数，如图2.3所示，点击Synthesize便可得出实际微带线的宽度和长度，如图2.4所示。

图2.3 器件参数调整

(a)

(b)

图2.4 实际微带线参数

三：仿真结果

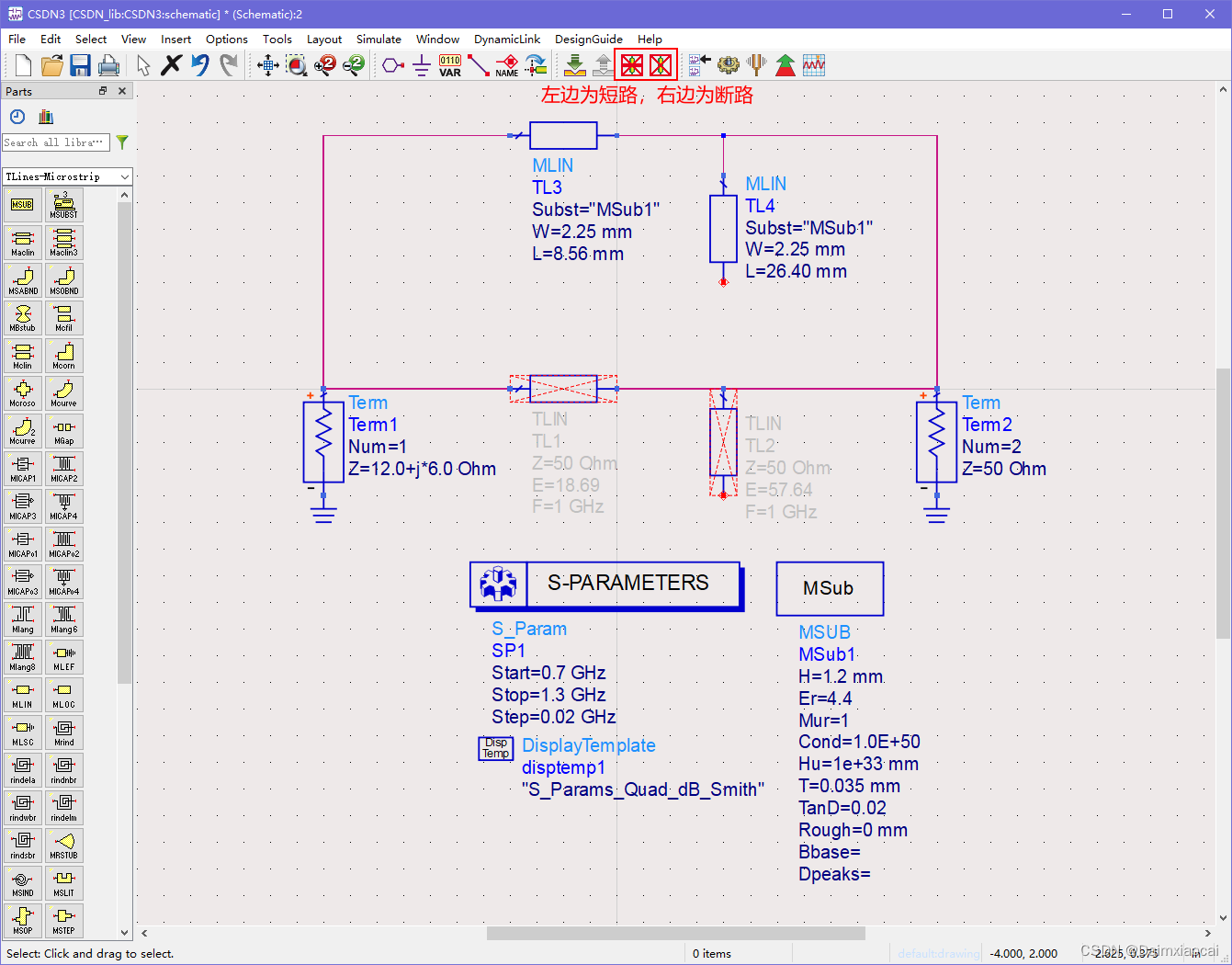

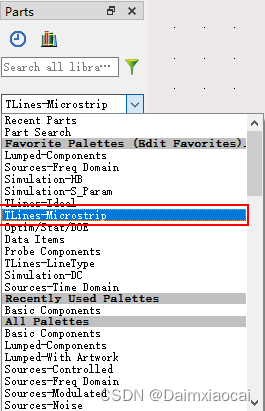

1.在原理图中找到实际微带线库，如图3.1所示，添加板材参数控件，可以参考文章《ADS-从原理图中导入板材参数》，添加实际微带线，将获得的实际微带线宽度和长度代入，将理想微带线断路处理，得到原理图如图3.2所示。

图3.1 实际微带线库

图3.2 最终原理图

2.点击仿真控件，进行仿真，在1GHz出添加标记，得到的结果如图3.3所示。

图3.3 实际微带线仿真结果

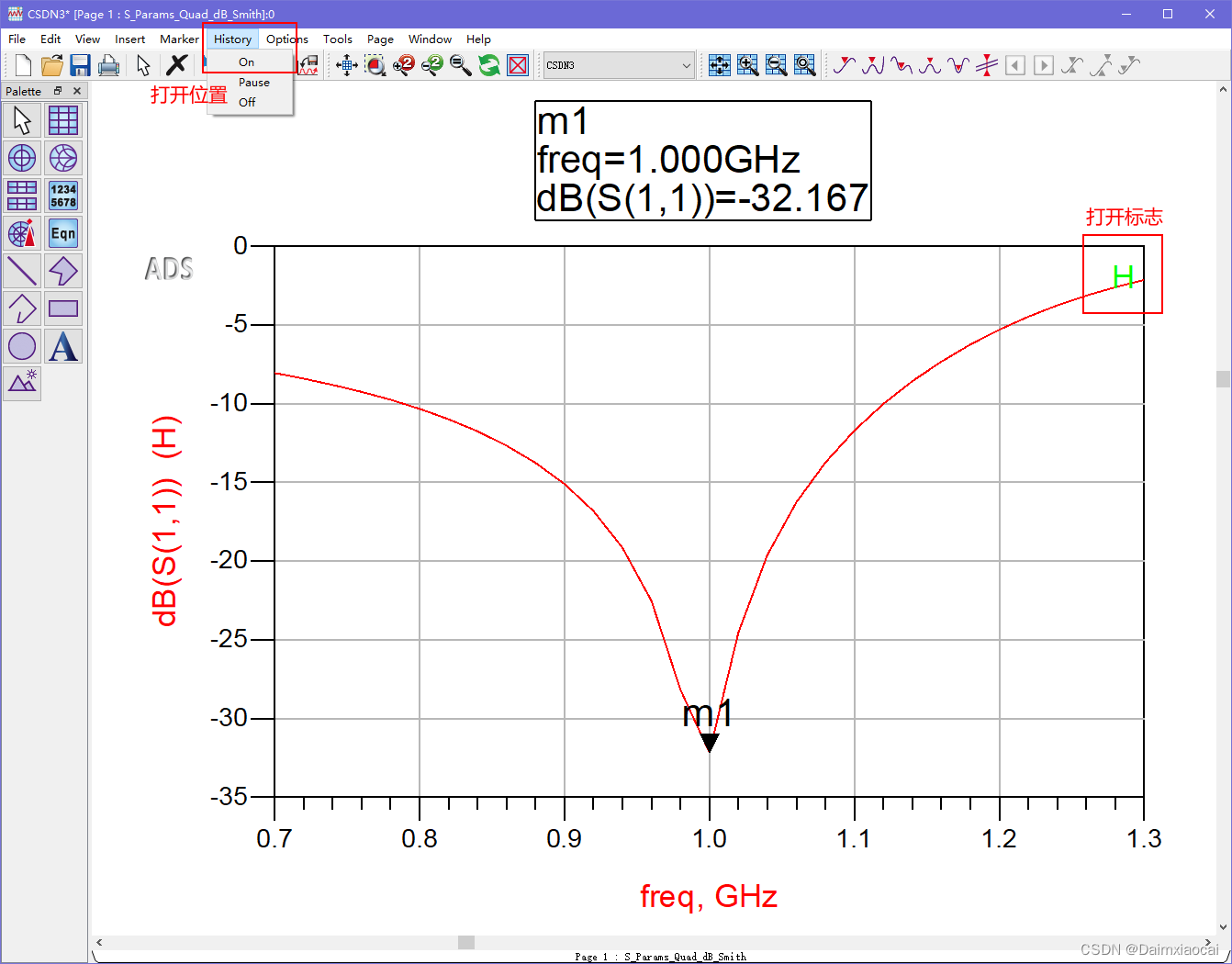

3.为了比较理想微带线和实际微带线的效果，在结果图中点击History-->On，即可定位实际微带线的结果，如图3.4所示。

图3.4 打开History-->On

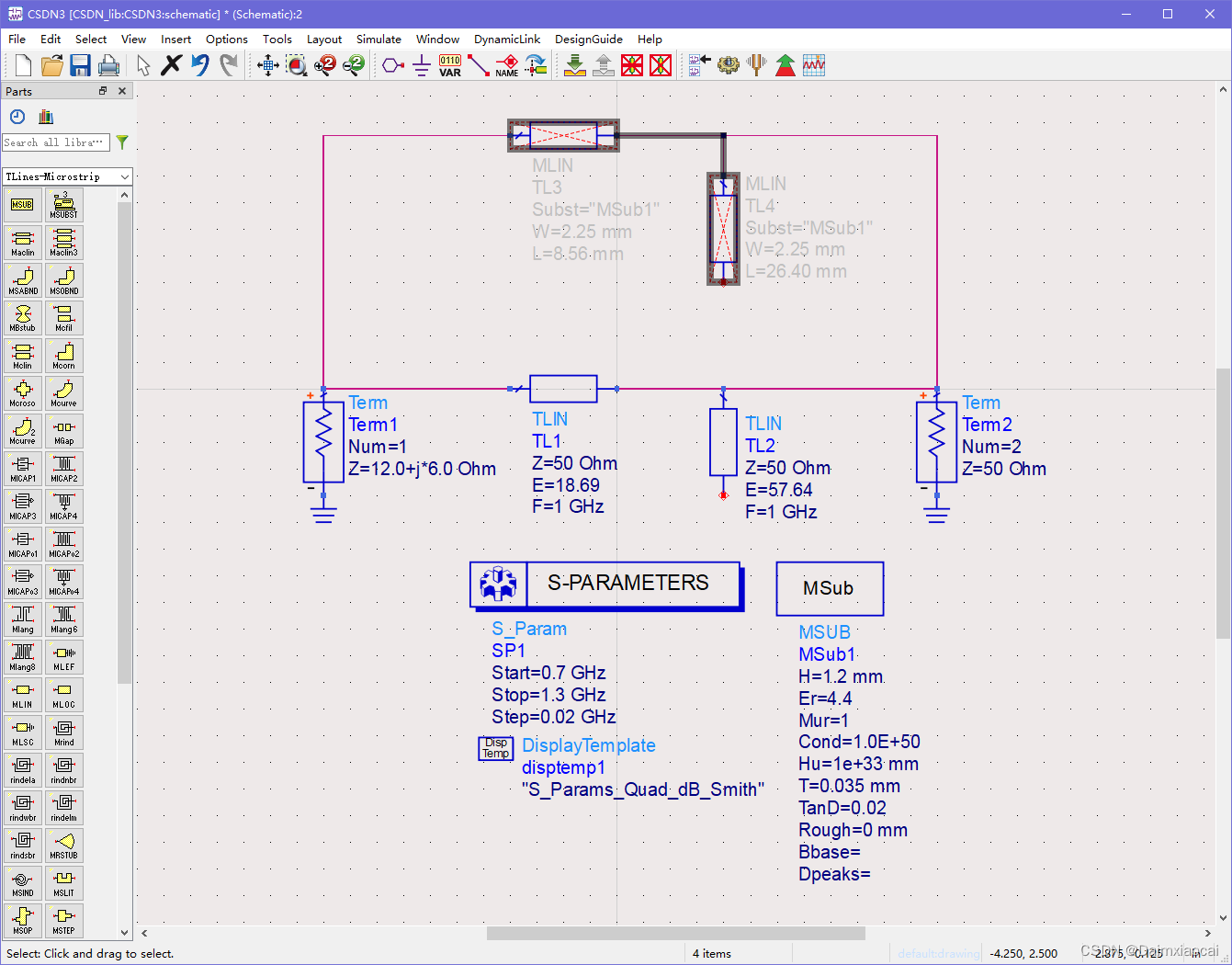

4.断路实际微带线，打开理想微带线，再次仿真，理想微带线和实际微带线的仿真结果即显示在一张结果图上，蓝色的为理想微带线仿真结果，红色为实际微带线仿真结果，如图3.5所示。

(a)

(b)

图3.5 两种结果对比

至此，已完成实际微带线转换以及转换前后结果对比。
