AD20从原理图中提取元器件图

    AD20从原理图中提取元器件，即生成原理图库，前提原理图必须是SCHDOC格式，即文件扩展名为.schdoc。

    方法：

    1、在AD20新建一个工程，如：ch340_Project.PrjPcb.

    2、在工程名上点右键，选“添加已有文档到工程”（见下图），根据提示找文件，添加。

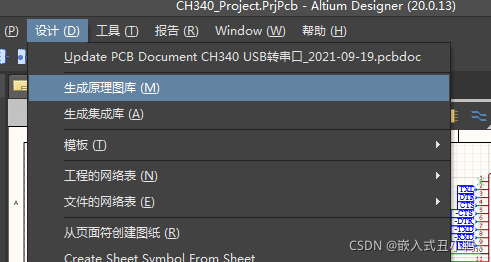

  3、打开原理图，然后操作如下图生成过程中，有一弹窗，默认设置，点“确定”即可。

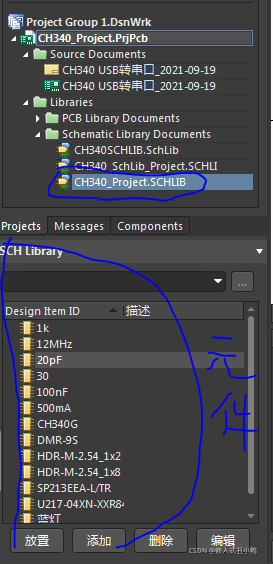

 4、成功后，左侧工程名下，能看到与工程同名的原理图库，如下图。图下部“SCH Library”中，罗列了提取的元器件。
