从订单接收到交付的全业务流程建模需以端到端价值流为核心，覆盖计划层、执行层、监控层三大层级，并通过数据模型实现业务实体、事件、状态的全链路映射。以下是分阶段的业务全流程建模设计

一、业务全流程拆解与关键节点

1. 核心流程阶段与业务实体

流程阶段	关键业务实体	核心数据对象
1. 订单接收与承诺	客户订单、销售合同、交期承诺	订单编号、产品规格、需求数量、承诺交期
2. 生产计划排程	主生产计划（MPS）、产能分配、工单拆分	工单编号、计划开始时间、资源约束条件
3. 物料齐套检查	BOM、库存批次、供应商交期	物料编码、库存可用量、齐套状态标记
4. 设备与人员调度	设备状态、维护计划、班次安排	设备ID、操作员ID、调度时间窗
5. 晶圆加工	工艺路线、WIP（在制品）批次、工序参数	工艺步骤、加工数量、良率记录
6. 封装与测试	封装类型、测试方案、缺陷分类	测试结果代码、缺陷分布、返工标记
7. 质量检验与放行	检验标准、抽样规则、放行单	检验批次号、缺陷数量、放行状态
8. 完工入库与交付	入库批次、物流跟踪、交付签收	物流单号、实际交付时间、客户签收反馈

2. 关键业务规则与约束

交期承诺规则：基于当前产能、物料库存、设备可用性的动态交期计算。
齐套检查逻辑：BOM多级展开 + 替代料匹配策略。
设备调度优先级：紧急订单插单、设备维护窗口冲突处理。
质量放行条件：AQL（Acceptable Quality Level）阈值判定与特采审批流程。

二、全流程数据模型设计

1. 业务过程建模（流程图→数据流图）

Level 1（顶层视图）：
Level 2（子过程细化）：

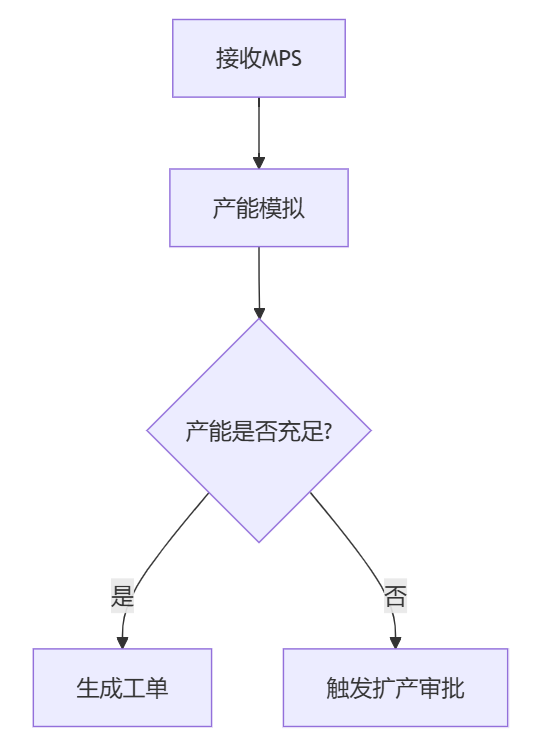

- 计划排程子流程：

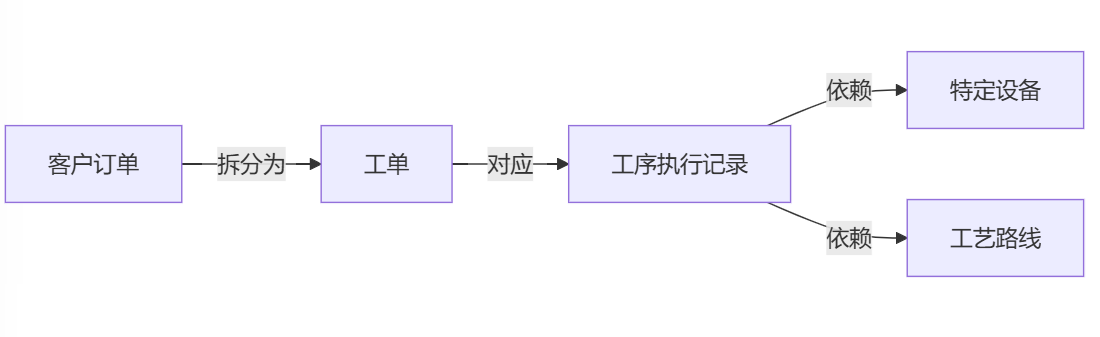

2. 实体关系模型（ER Diagram）

实体间关系：
- 一个客户订单可拆分为多个工单（1:N ）
- 一个工单对应多个工序执行记录（1:N ）
- 每个工序依赖特定设备和工艺路线（N:1）

3. 数据状态机建模（关键对象状态变迁）

工单状态机：

已创建 → 已排程 → 物料就绪 → 加工中 → 完成 → 已关闭
                ↓          ↑
               异常挂起 → 恢复

质量检验状态机：

待检验 → 检验中 → 合格放行
                ↓
                不合格 → 返工/报废

三、业务规则与数据模型映射

1. 规则驱动的事实表设计

业务规则	模型实现方式	示例字段
交期延迟计算	`fact_order_fulfillment.delay_days`	`actual_delivery_date - committed_delivery_date`
设备OEE（综合效率）	`fact_production_order`中的工时、良率、停机时间	`availability = (实际运行时间 / 计划运行时间)`
齐套率统计	物料维度表关联库存事务事实表	`dim_material.stock_available`

2. 约束条件的数据校验逻辑

物料齐套检查：

-- 检查工单所需物料是否全部可用
SELECT
  work_order_id,
  CASE WHEN SUM(missing_qty) = 0 THEN '齐套' ELSE '缺料' END AS kit_status
FROM (
  SELECT
    wo.work_order_id,
    bom.material_id,
    GREATEST(bom.required_qty - inv.stock_qty, 0) AS missing_qty
  FROM dim_bom bom
  JOIN fact_work_order wo ON bom.product_sk = wo.product_sk
  LEFT JOIN fact_inventory inv ON bom.material_id = inv.material_sk
  WHERE wo.work_order_id = 'WO-20231001-001'
) t
GROUP BY work_order_id;

四、模型落地与验证

1. 数据血缘追踪

使用工具（如Apache Atlas）标记关键字段来源：
- fact_order_fulfillment.actual_delivery_date ← 物流系统（TMS）的签收事件表
- fact_production_order.defect_qty ← MES系统的工序报工接口

2. 业务场景验证用例

用例1：紧急订单插单影响分析

-- 检查插单后原有工单的延迟风险
SELECT
  affected_work_order_id,
  new_priority,
  planned_start_time,
  CASE
    WHEN planned_start_time < CURRENT_TIMESTAMP THEN '需重排程'
    ELSE '可保持'
  END AS reschedule_flag
FROM reschedule_simulation('EMG-ORDER-001'); -- 模拟插单函数

用例2：质量根因分析

-- 统计同一设备、同一工序的缺陷聚类
SELECT
  equipment_id,
  process_step,
  defect_code,
  COUNT(*) AS defect_count
FROM fact_quality_inspection
WHERE defect_code IS NOT NULL
GROUP BY equipment_id, process_step, defect_code
HAVING COUNT(*) > 10  -- 设定阈值
ORDER BY defect_count DESC;
