软考中级-软件设计师-下午题【数据流图】

数据流图（Data Flow Diagram，DFD）

数据流图是一种图形化工具，用于描述系统中的数据流动，它通过表示系统中的不同处理步骤和数据存储方式，帮助开发人员更好的理解和设计系统。

DFD图分为多个层次，每个层次都描述了不同的数据流动细节，DFD显示了系统中的总体数据流程，包括输入、处理和输出。在更低层次上，DFD图则显示了更详细的数据流程和处理步骤。

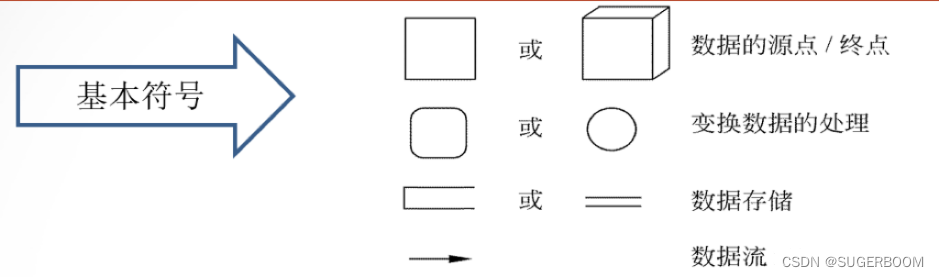

数据流图的基本图形元素

DFD一般由四个主要元素组成：外部实体、加工、数据流和数据存储

·外部实体（External Agent/Entity）：代表数据输入或输出的来源和目的地，它可以是人、组织、设备和其他系统。

·处理/加工（Process）：代表数据在系统中的处理步骤，过程可以是计算、转换、汇总或其他数据的处理操作。

·数据存储（Data Store）：代表系统中的数据存储位置。数据存储可以是文件、数据库或其他数据存储设备。

例题：2023下半年软考真题

随着深度学习的广泛应用，现代聊天机器人系统需要大规模的训练数据集才能达到其最佳性能，而手动收集如此庞大的数据集需要耗费巨大的人力和时间成本。现欲开发一众包信息系统来辅助收集训练数据集，其主要功能是：
（1）用户管理。众包工作者提供角色和标识，并存储在用户表中。
（2）添加问题。在不同情况下接收来自众包工作者和管理员输入的问题：众包工作者输入问题建议，管理员负责添加初始问题。将问题和问题类别分别进行存储。问题类别说明问题是由众包工作者还是管理员提供的。
（3）答复问题。众包工作者回答或拒绝系统随机展示的5个问题。答复流程是，如果回答问 题则提供答案，如果拒绝问题则提供拒绝原因，如果回答问题数不足5个，继续展示问题，否则众包工作者提供问题建议。无论是回答还是拒绝，数据都存储在带有不同状态标记的答复表中。
（4） 数据服务。根据其它训练平台的请求，为其提供问题、问题类别、回复的数据集。
现采用结构化方法对众包信息系统进行分析与设计，获得如图1所示的上下文数据流图和图2所示的0层数据流图

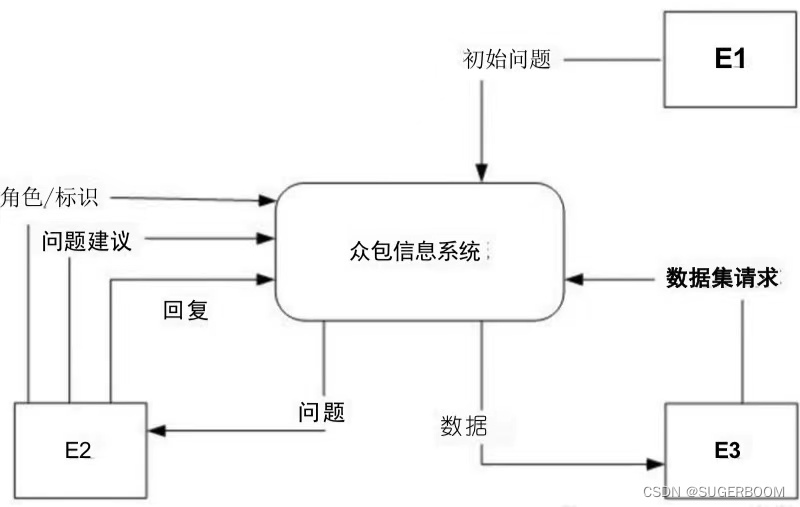

图1-1  上下文数据流图

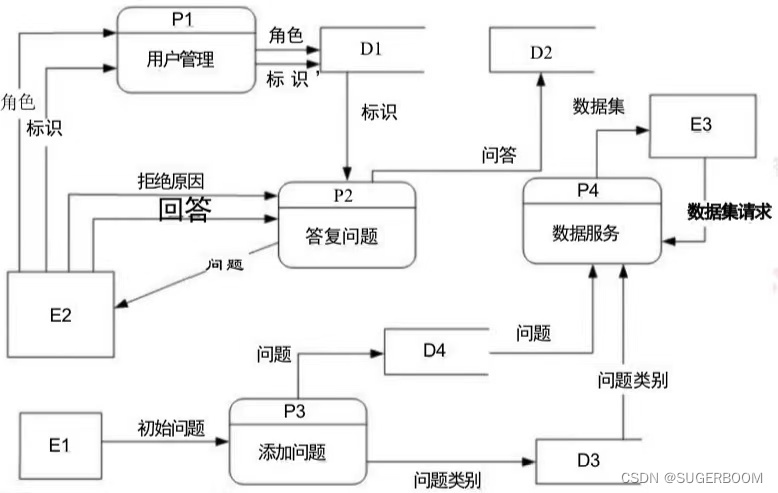

图1-2   0层数据流图

【问题1】（3分）
使用说明中的词语，给出图1中的实体EI～E3 的名称。
【问题2】（4分）
使用说明中的词语，给出图2中的数据存储DI~D4 的名称
【问题3】（4分）
根据说明和 图中术语，补充图2中缺失的数据流及其起点和终点。
【问题4】（4分）
什么是分层数据流图中父图与子图的平衡？如何保持。

（1）答案：E1：管理员，E2：众包工作者，E3：其他训练平台
解析：根据“管理员负责添加初始问题”，结合初始问题数据流，可以推出EI是管理员：根据“众包工作者回答或拒绝系统随机展示的5个问题”以及问题数据流和回复数据流，可以推出E2是众包工作者；根据“根据其它训练平台的请求，为其提供问题、问题类别、回复的数据集。”以及数据集请求和数据数据流，可以推出E3为其他训练平台。
（2）答案：D1：用户表，D2：答复表，D3：问题类别表，D4：问题表
解析：根据“众包工作者提供角色和标识，并存储在用户表中”，可以推出DI为用户表；根据“无论是回答还是拒绝，数据都存储在带有不同状态标记的 答复表中”，可以推出D2是答复表：题干没有提及问题类别所存储的表，但数据流“问题类别”，我们可以推断D3是问题类别表：同理我们也可以推出D4是问题表。
（3）E2->P2 问题建议；D2->P2问题解析：
根据“如果回答问题数不足5个，继续展示问题，否则众包工作者提供问题建议。”，可以推断出缺少从E2指向P2的数据流“问题建议”；E2向E2“问题”数据流，但P2和D4之间没有“问题”数据流，此种情况为“奇迹”，为保持数据流平衡，因此需要补充从D4指向P2的“问题”数据流

此类题一般会给你两张图：上下文数据流图和底层数据流图，即顶层和0层。

上下文数据流图不会给你过于清晰的描述，我们要填的一般只有实体，也就是本体1中问的E1～E3；

第二问会问让你补充数据存储，也就是根据输入输出的数据，给这个存储数据的东西起名字，一般是在输入后边加一个“表”，比如D1输入了角色和角色的标识，D1就取名为用户表，D2输入了问答，D2就取名为问答表或答复表，合理即可；

第三问会让你补充缺失数据流，这题是三问中最不好拿分的一问，但总的来说还是“阅读理解”，就是仔细回顾整个题干，将缺失的数据流补充，一般来说是“几分几点”，现在已经全面改为机试，这一问要在电脑上绘制一个表，具体要求参考考试说明；

第四问考一个小概念，一般是考察结构化语言对某条加工逻辑的描述，即伪代码，一般格式为：

​​​​​​​

即用IF、ELSE等逻辑表示加工过程
