200SMART作为智能控制器和智能设备使用

200SMART固件版本在V2.5以上的标准型CPU都支持PROFINET IO控制器和IO设备使用。

S7-200SMART作为智能设备仅支持1个IO控制器，可配置的输入输出存储区都为128个字节，地址范围分别为I(Q)1152.0到I(Q)1279.7;每个CPU支持最多8个PROFINET IO设备，每个IO设备输入输出最大存储区都为128个字节，最多支持64个模块，地址分配 I(Q)128.0到 I(Q)1151.7。

特别注意：在向导中组态智能设备时，最好是使用你导入的对应设备的对应版本号的GSD，俩个SMART通信过程中，如果你拖入的是右侧目录的默认的CPU，有可能版本号不一样，导致通信失败，CPU红灯闪烁，可能有些绕，请参看下图组态过程。

如何生成和导入GSD，并配置好IO设备（这里把SR20作为IO设备）:

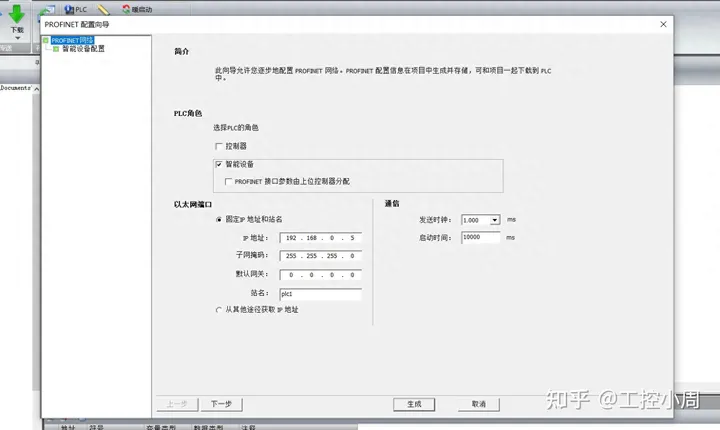

1.向导-PROFINET-选择智能设备，选择设置固定IP地址，子网掩码，站名（很重要，必须与控制器中组态的一致）

2.这里添加输入输出都是从1152.0开始的1个字节，和控制器中对应，这里的输入对应控制器的输出，这里的输出对应控制器的输入，就是这里的QB1152对应控制器IB128,IB1152对应控制器QB128;
