wincc旋转动画的细节处理

honeytree

（1）利用SVG库里面的旋转体
​博途TIA/WINCC社区VX群

​博途TIA/WINCC社区VX群

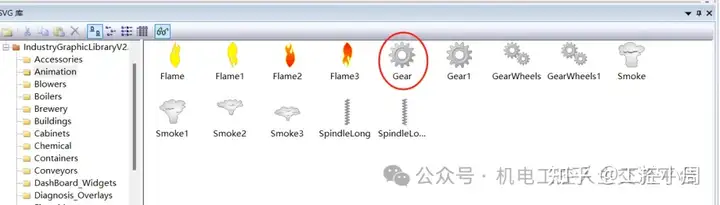

如：Gear

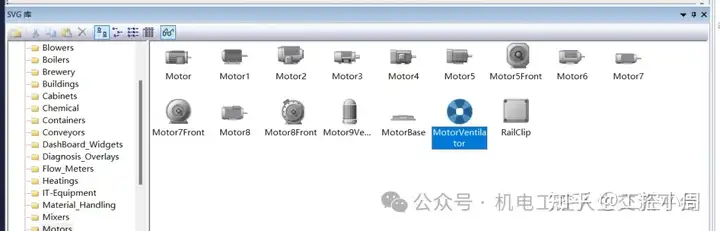

又如：MotorVentilator

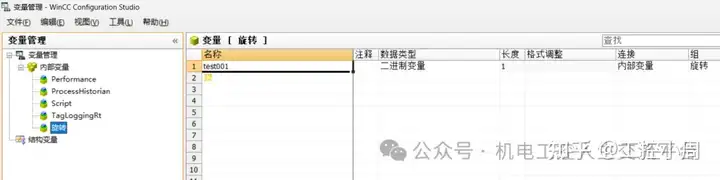

（2）建立一个内部触发动画的变量

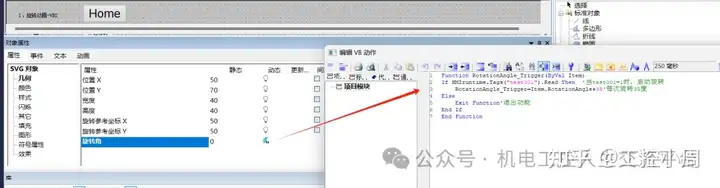

（3）拉出一个SVG库元件，设置属性，旋转VBS脚本

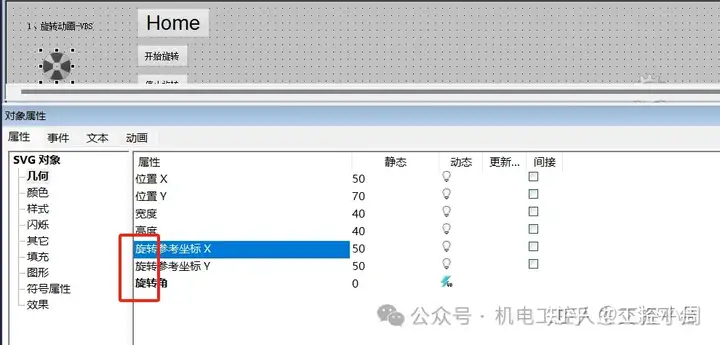

点击属性，我们可以看到与旋转有关的属性有3个。

旋转参考坐标X和Y，以及旋转角。

我们要知道他们是干嘛的：

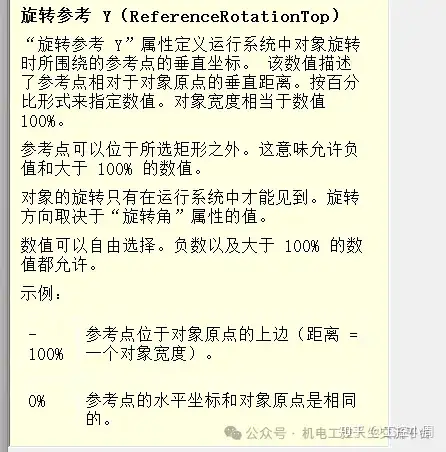

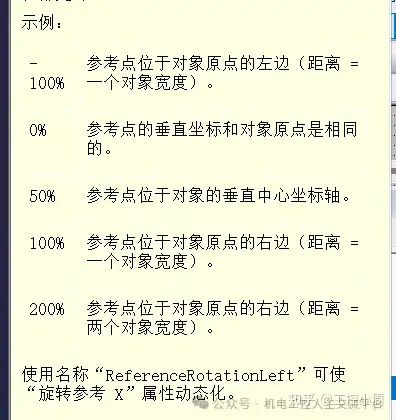

于是我们点击鼠标右键，点击“这是什么”

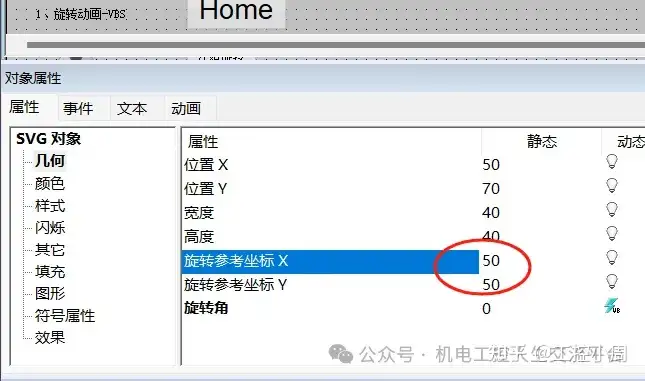

我们需要参考点位于对象的垂直中心坐标轴，于是我们将这个两个数值设置为50.

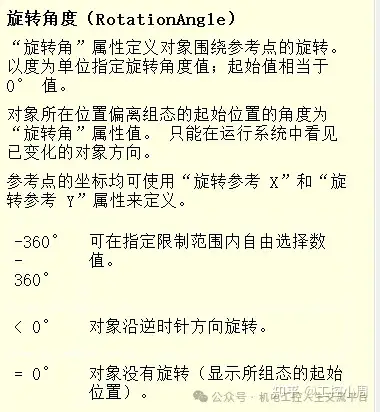

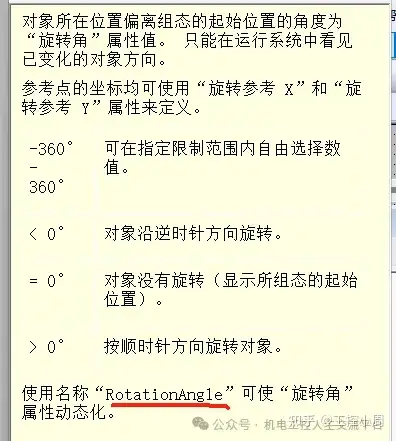

另外旋转角，我们也找到相关的属性资料

脚本如下：

Function RotationAngle_Trigger(ByVal Item)

If HMIruntime.Tags("test001").Read Then '当test001=1时，启动旋转

RotationAngle_Trigger=Item.RotationAngle+35'每次旋转35度

Else

Exit Function'退出功能

End If

End Function

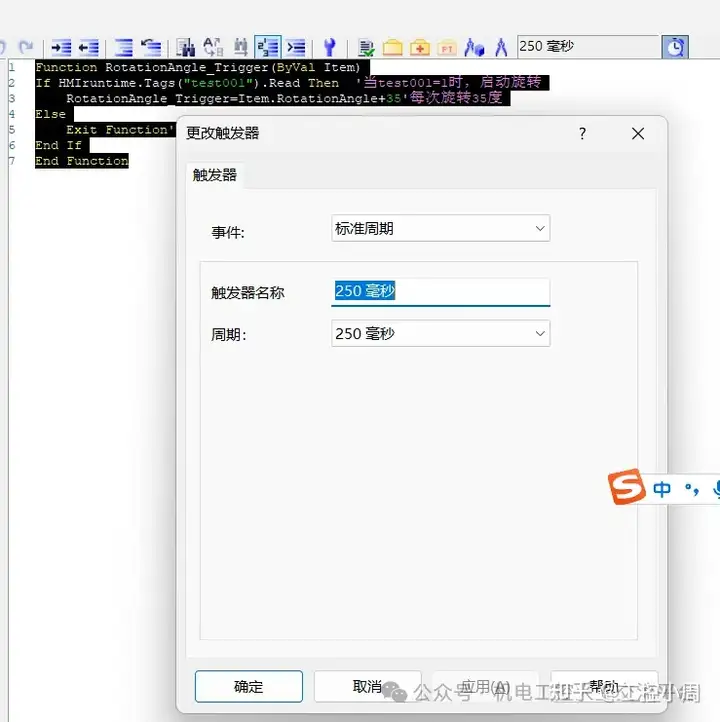

我们可以调整旋转的触发时间。
