巨控NET400数据网关支持多种PLC之间、PLC与智能仪表之间多对多通讯，支持以太网，串口设备混合数据交换；无需PLC内编程开发，只需在智能网关的参数管理软件上配置数据的起始地址和数量即可，支持热插拔，断电断网后自恢复运行，在实际的工程项目中应用方便。

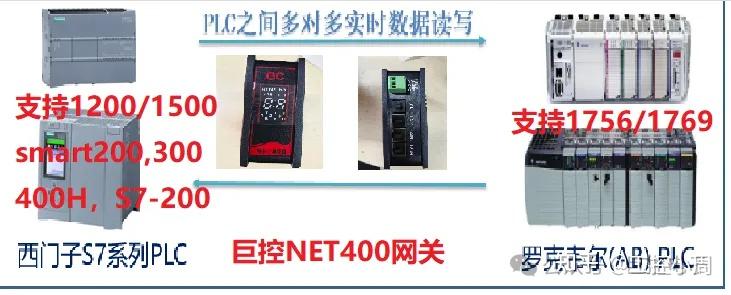

下面是罗克韦尔(AB)的Compact系列的PLC与西门子S7-1500之间的通讯的配置，实现AB的标签数组与西门子DB数据块之间通讯。

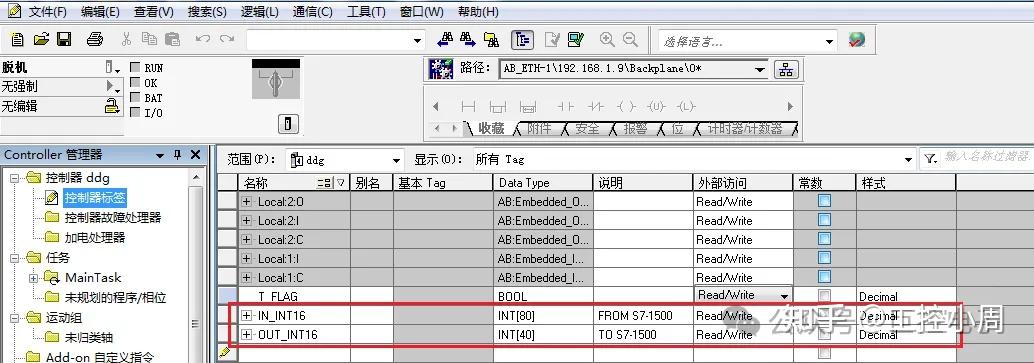

首先在AB的PLC内建立输入和输出数组，用于接收和写入S7-1500的PLC数据，名称分别是IN_INT16、OUT_OUT16，输入80个字即160个字节，输出40个字即80个字节，类型都为INT，如下图。NET400网关也支持BOOL、DINT、REAL、数据类型，注意新建立的变量须要下载到PLC才会生效。

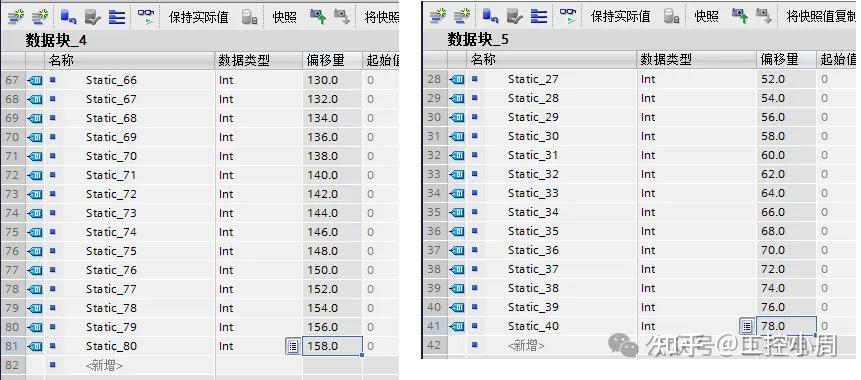

在西门子PLC内建立数据块_4和数据块_5两个DB，号码分别是DB101、DB102，DB101写入到AB的PLC，DB102接收AB的PLC数据，都需要取消优化访问，字节数据与AB的PLC对应，如下图，同样新建立的DB须要下载后重启PLC才会生效。

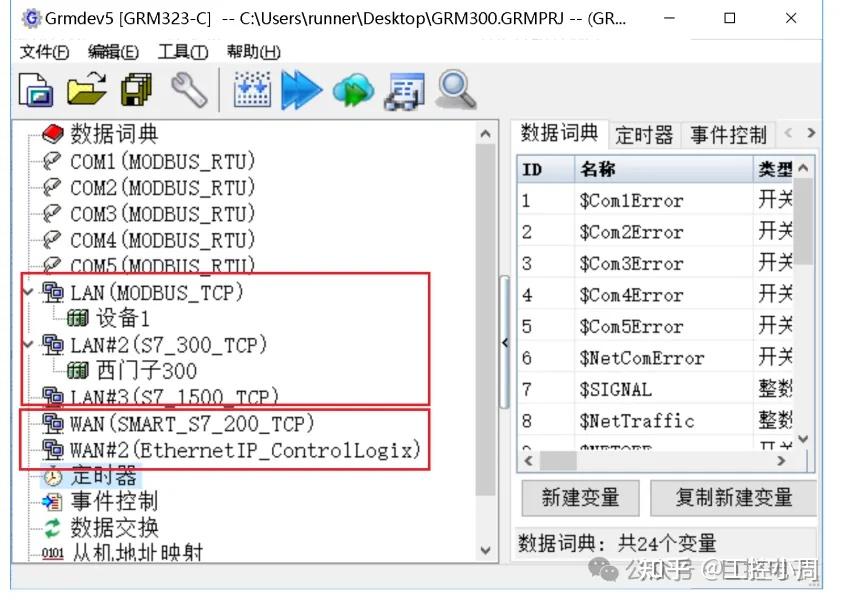

然后开始配置网关GRMDEV6，AB Ethernet/IP ControlLogix 系列协议，AB Ethernet/IP Compactlogix 系列协议，西门子 S7-1200/1500 TCP 主机协议等多个协议都支持
通过网关的参数配置软件读取网关参数后，看软件上状态消息区域显示的状态消息，根据状态消息调试；如果状态正常，可以通过PLC的编程软件分别强制数据进行监视测试，先在DB101里面的前10个数据和最后10个数据分别设置上数据，然后通过RSLogix 5000监视，如下图：

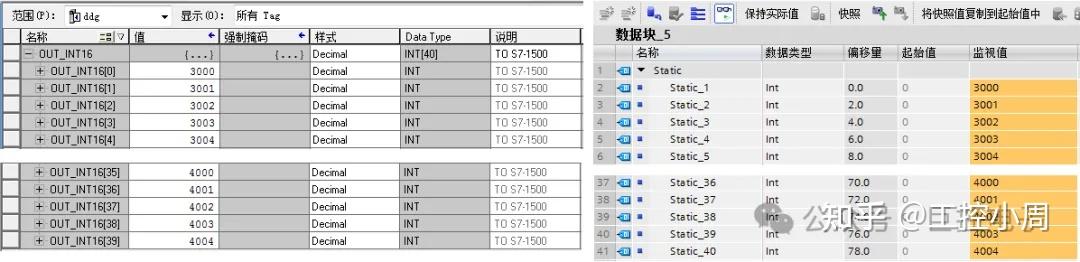

可以看到数值都能对应上，然后同样的方法测试从AB的PLC到S7的数据，在OUT_INT16数组的前5个和最后5个设置上数据，然后通过博图软件监视，如下图:
可以看到数据已经实现了双向正常交互。

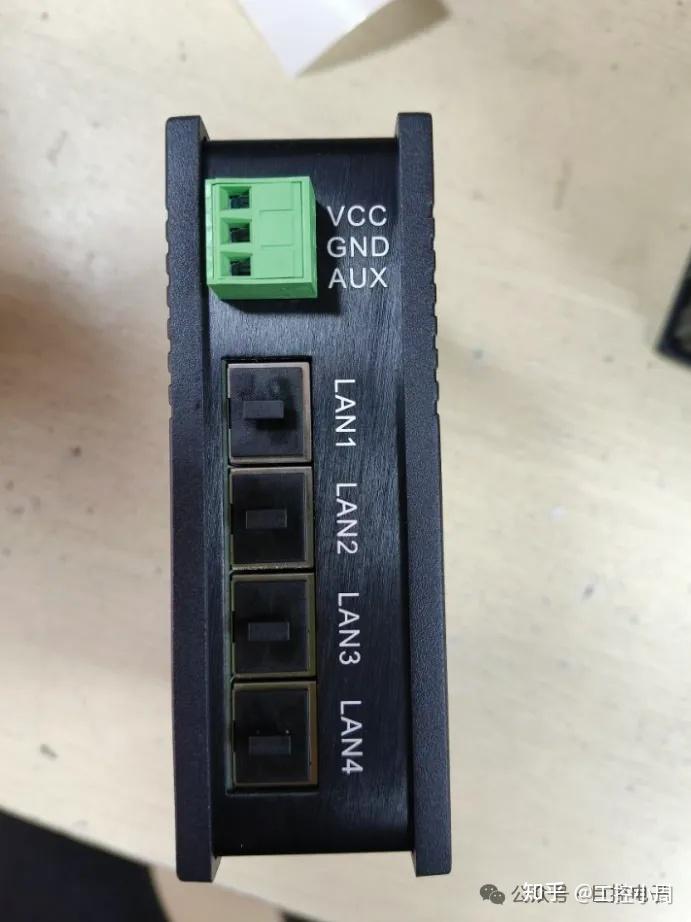

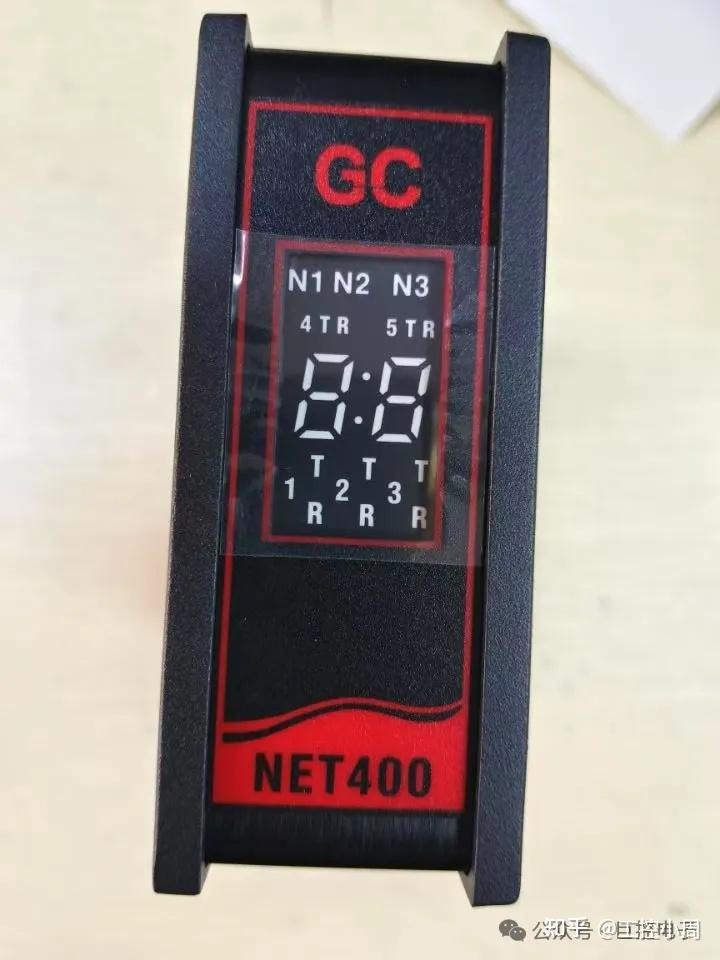

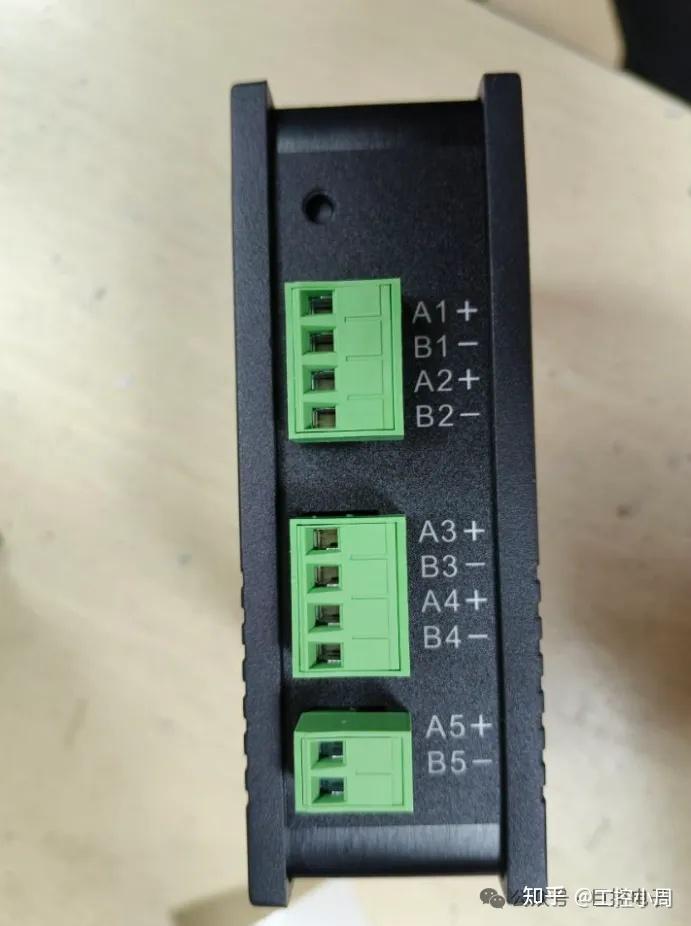

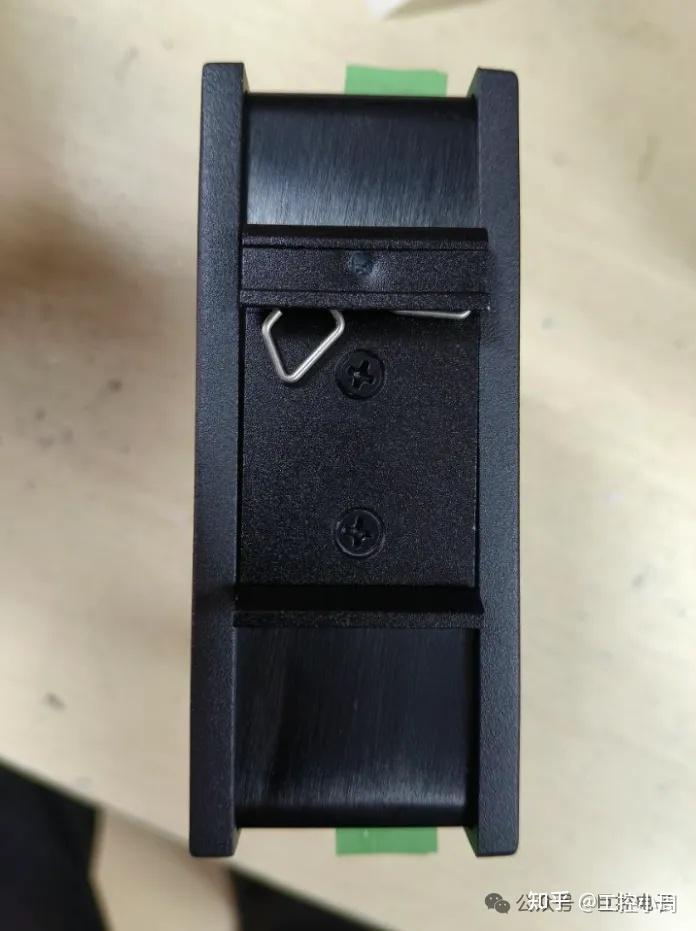

巨控科技NET400推出多网段通讯协议网关（最多可支持4个独立网段）
应用场景：
1：现场有多个完全一样IP的PLC或者不同网段的PLC需要上位机采集或触摸屏采集
2：不同品牌PLC之间（IP段设置不一样，不同协议） 跨网段数据交换
3：PLC所在局域网和信息化系统 网络网段隔离，协议转换采集
http://g.yunplc.com/54569030110 (二维码自动识别)

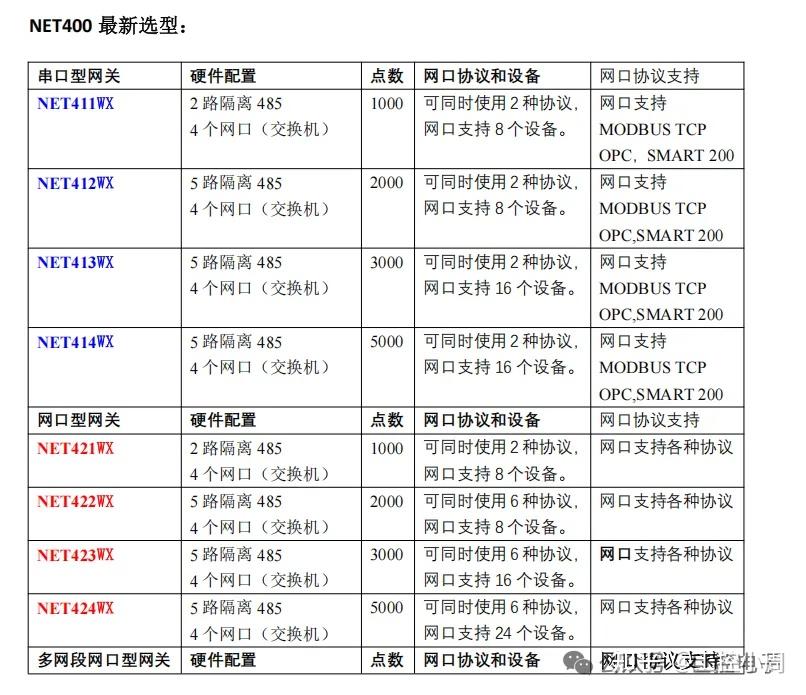

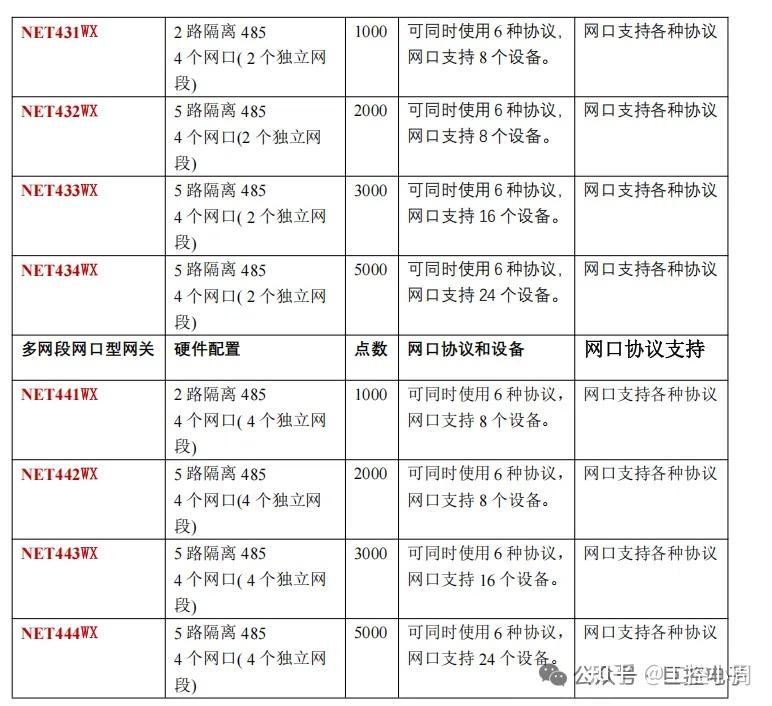

NET400 核心功能：
1: 支持不同品牌 PLC 之间交换数据，PLC 不用增加通讯程序。
2: 支持 PLC 和多个仪表之间读取数据，PLC 不用增加通讯程序。
3：可从组态软件，DCS 等 OPCSERVER 读取数据，支持 OPC UA DA
4：支持多网段数据采集，支持 64 位浮点。5：支持不同协议统一转成 MODBUS TCP，RTU 或者 OPC UA(DA)。
6: 通过 MQTT 或 WebService 接口可以其他平台对接。
7：支持多客户端访问。
NET400 主要优势：
1: 交换数据可区分优先级，阀值，最大限度利用通讯带宽
2: 优化打包读写策略，通讯速度更快(相对于 GRM300 快 3-5 倍以上)
3：丰富的逻辑和函数，可进行数据处理，计算，统计
4：通讯自诊断和故障恢复机制，具备多种调试手段。
5：带权限控制，支持只读设置和程序下载保护，保证设备安全
6: 硬件按照最严格的工业级设计，稳定可靠
基于FactoryTalk View Studio和AB_CompactLogix中型PLC无线通讯方案
记录一个巨控GRM532跨国沙特远程调试西门子1200PLC案例
罗克韦尔AB的PLC如何实现远程上下载手机APP远程监控IOT联网通讯
AB1756PLC通过协议网关巨控GRM300读取多个MODBUS 仪表
西门子1500PLC连接64个仪表巨控GRM300网关数据交互
三菱Q系列PLC如何实现远程上下载手机APP远程监控IOT联网通讯
巨控GRM600通过OPCUA客户端协议访问WINCC7.5OPCUA服务器
巨控GRM600系列标准OPCUAserver协议链接UaExpert
