刚开始学习STM32单片机时,对中断优先级的规则不是很明白,通过今天的学习,对这方面的内容有了新的了解,记录下来以便日后查看。
首先说一下STM32的中断:
STM32有84个中断,包括16个内核中断和68个可屏蔽中断,具有16级可编程的中断优先级。
STM32F103系列上面,又只有60个可屏蔽中断(在107系列才有68个)
中断的管理方法:

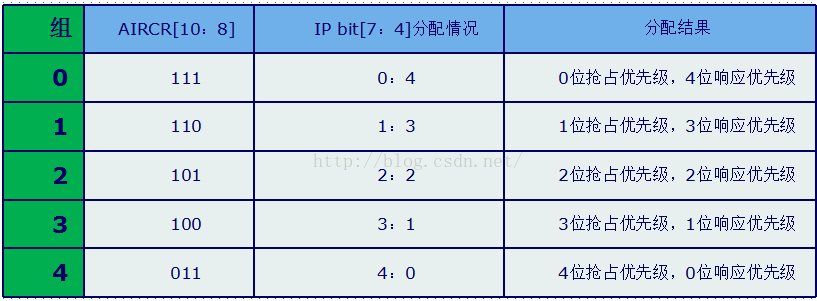

1.首先,对STM32中断进行分组,组0~4。同时,对每个中断设置一个抢占优先级和一个响应优先级值。
分组配置是在寄存器SCB->AIRCR中配置:
即设置优先级分组:void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup);
2.然后对单个的中断进行抢占优先级和响应优先级设置:
typedef struct
{
uint8_t NVIC_IRQChannel; //设置中断通道
uint8_t NVIC_IRQChannelPreemptionPriority;//设置响应优先级
uint8_t NVIC_IR
