一、前言

       这里是一篇关于使用 Cadence 软件通过 ams 仿真器对混合信号电路（Digital-Analog 混合电路）仿真的过程记录。由于之前在网上搜到的相关资料实在不多，因此在这里以实现一个全加器为例，复现一次混合信号电路的仿真过程。这里。为了体现混合信号仿真，这里通过 Verilog 硬件描述语言实现半加器的功能，通过外加逻辑门（模拟Analog电路） 实现整体的全加器功能。（多图预警）


 1.1、本文轉自：https://blog.csdn.net/mymatin1004/article/details/98804521



二、Cadence 基于ams仿真器的混合信号电路仿真

P.S.：这里假设大家曾经有一些在 Cadence 中 Analog 电路的操作经验
如： check and save : Shift + x

 2.1、建立数字（Digital）模块

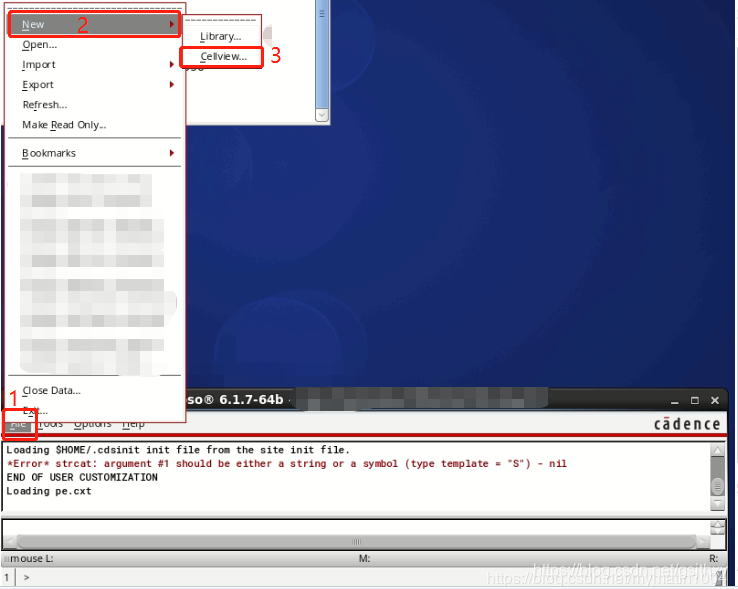

• 首先，打开软件，点击 File -> New -> Cellview 准备为我们的将由 ** Verilog** 写成的半加器新建一个 Cellview

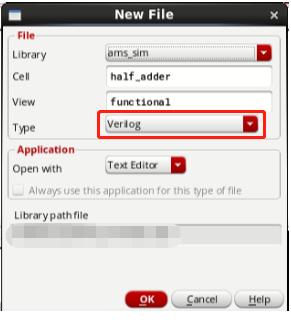

• 之后会弹出新建文件的对话框，这里由于我们将使用 ** Verilog** , 因此在填好 ** Cell ** 的名字之后，记得在 ** Type** 中选择 ** Verilog**， 相应的， View 也会变成 functional 。然后点击 OK 。

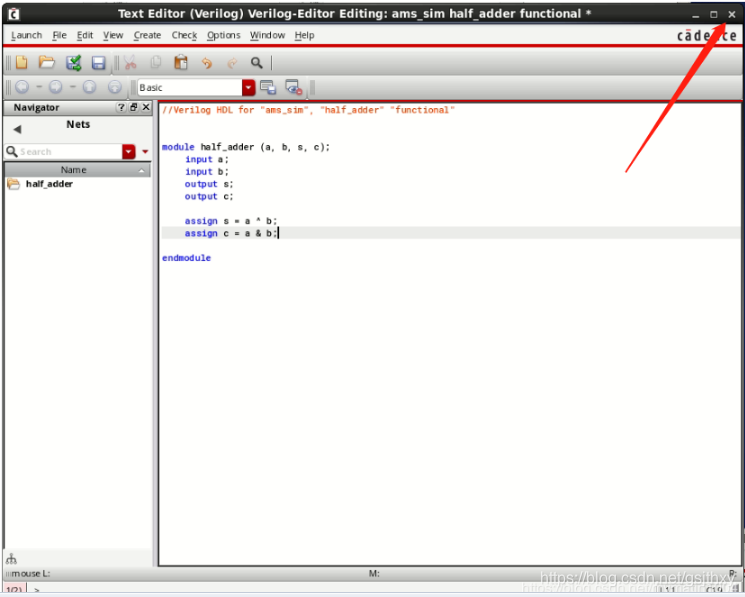

• 接下来会弹出下面这个界面（和普通编辑器蛮像），在里面写好 Verilog 之后，先点击保存，然后点击右上角的 ** X** 来关闭窗口。

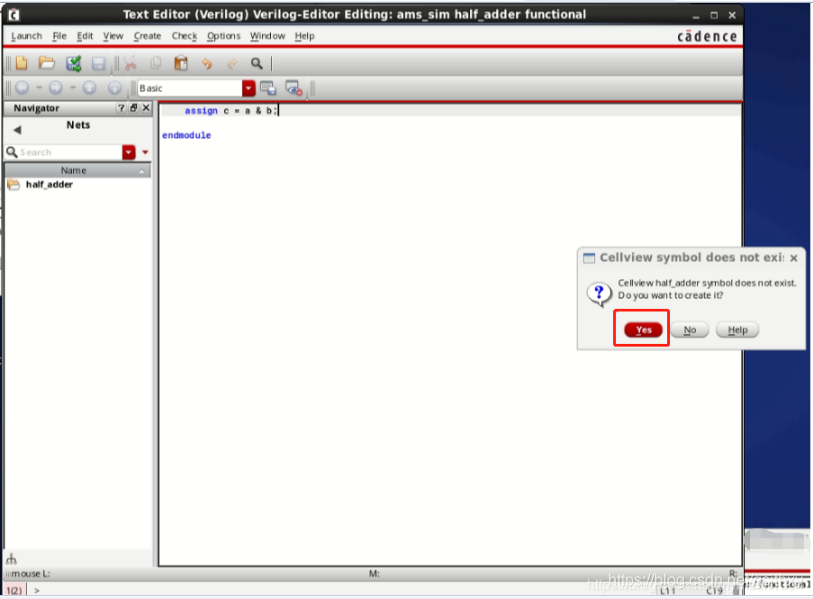

• 这下就会出现一个弹窗，告诉你这个模块还没有 symbol 问你要不要新建一个。这个时候当然要点击 Yes。
• 然后可能就看起来没有什么事情发生了（其实对应的 symbol 已经建立好了）。





 2.2、建立 Analog - Digital 混合仿真原理图

• 接下来开始进行混合仿真电路原理图的搭建，和建立第一个 Cellview 方法相同，不过在这里 Cell 的名字换成 full_adder 啦，然后记得 Type 这里是 schematic ，相应的 View 会变成 schematic。点击 OK 创建。

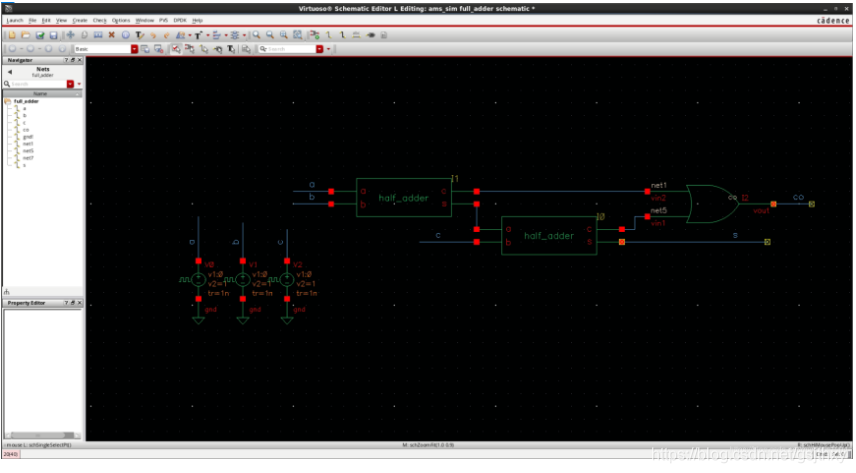

• 为了方便，使用 ahdlLib 库中的 与门 来代表 Analog 电路。简单放了三个相同的 方波信号源 来模拟 全加器 的输入。绘制完成后，记得 ‘check and save’，然后就可以关掉这个窗口啦。





 2.3、建立 Analog - Digital 混合仿真config文件

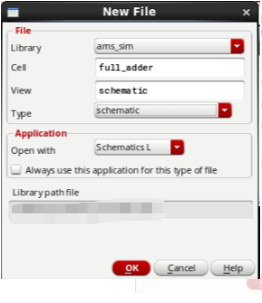

• 依旧是类似之前创建 Cellview 的方法，不过需要注意的是：这里在 Cell 的名字要与刚刚混合仿真的 schematic的名字相同。Type 一定要选 config。这样在 View 中也是 config。点击 OK 进行创建。

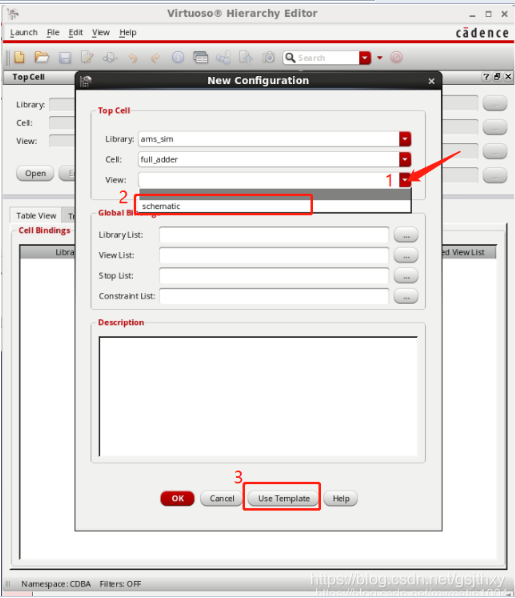

• 接下来会弹出新的对话框（如下图），首先在 View 中选择 schematic，接下来点击 Use Template （这里就要看大家公司IT部门的兄弟安装软件的给力程度了）。

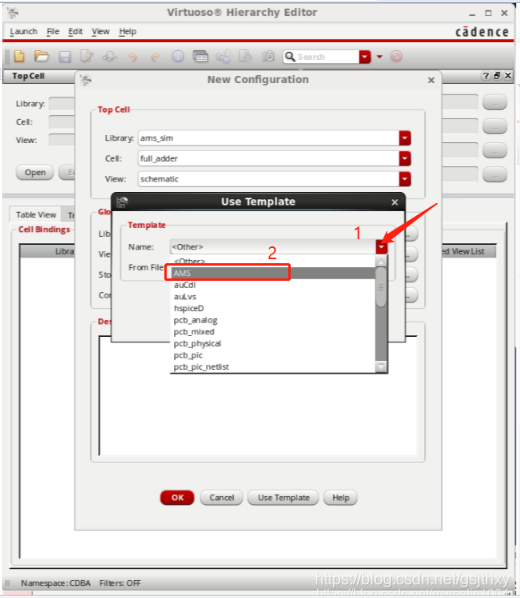

• 这时会弹出新的对话框（如下图），在 Name 中选择 AMS。





• 选好之后点击 OK。

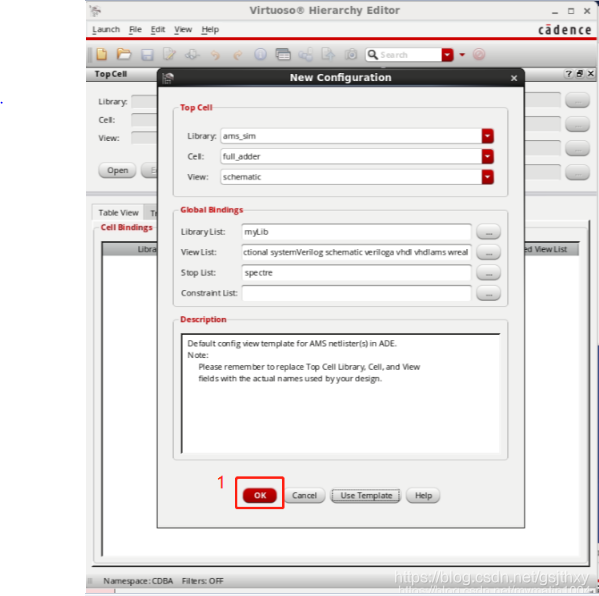

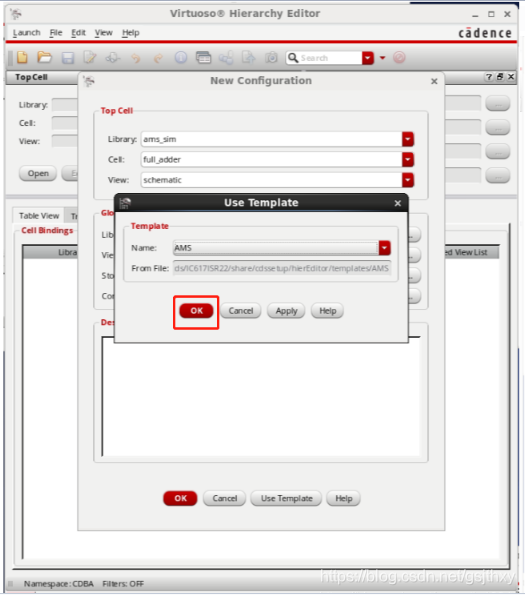

• 就会发现模板看起来已经加载进来了（如下图），这时点击 OK









 2.3、配置混合信号电路仿真环境

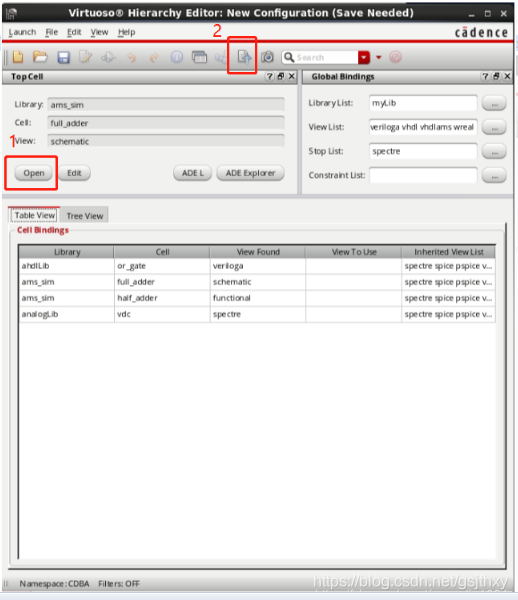

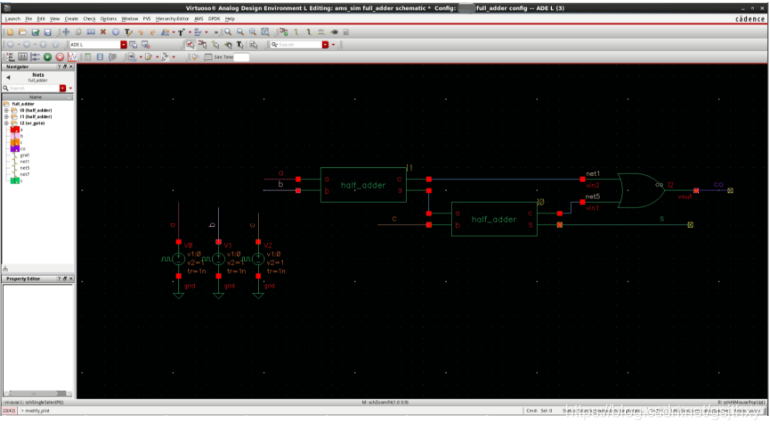

• 接下来点击 Open 如下图中的 1，这里顺便提一句，下图中的 2 是更新的作用，感觉上类似 schematic 中的 check and save

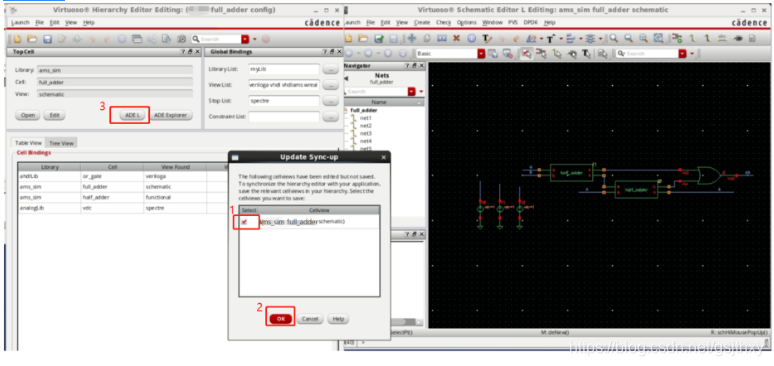

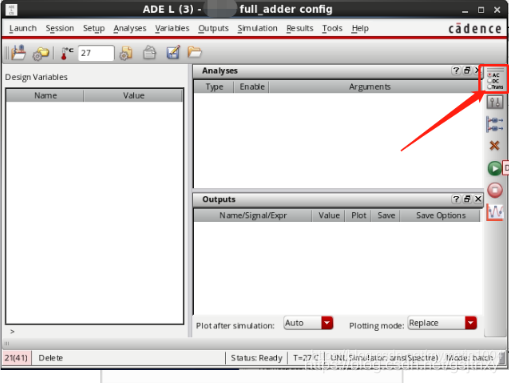

• 点击完上图中更新的按钮，可能会弹出 Update Sync-up 的对话框，这时记得打钩之后点击 OK就可以啦。接下来点击 3 那里的 "ADE L” 按钮。

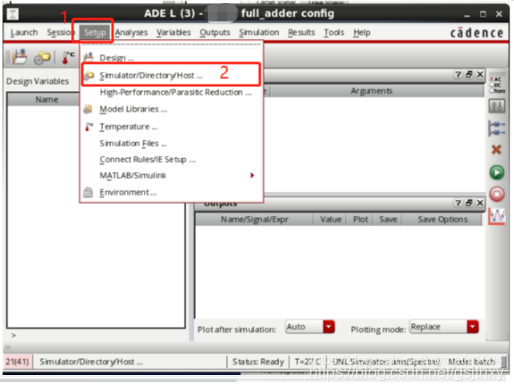

• 可以发现，ADE L 窗口就出现了（如下图）。这里可以确认一下仿真器是否为 AMS。点击 Setup -> Simulator/Directory/Host…

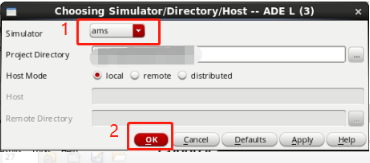

• 可以从弹窗中看到 Simulator 是 ams，确认无误之后点击 OK



• 点击按钮（如下图），进入仿真选项界面

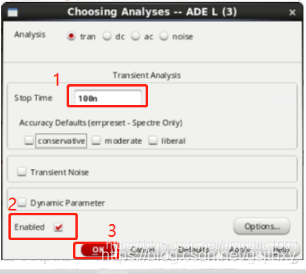

• 这里进行 tran （瞬态）仿真。这里仿真时间设定为100ns，勾选 Enabled 然后点击 OK

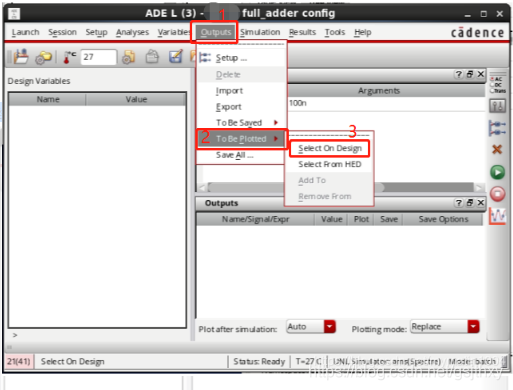

• 选择仿真之后想要对其绘制曲线的net。点击 Outputs -> To Be Ploted -> Select On Design



• 这样可以在 schematic 中选择想要绘制其电压信号的 net



• Note：选择之后记得按Esc键。

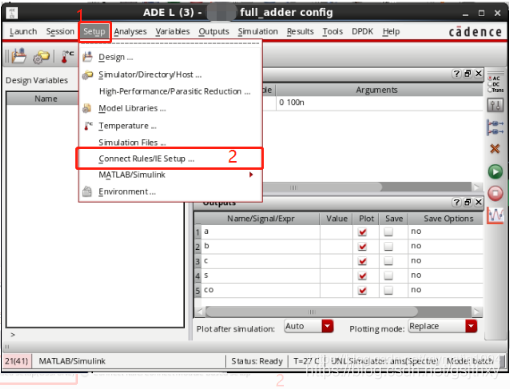

• 接下来还需要查看一下 Connect Rules （又到体现公司IT部门兄弟实力的时候啦），点击 Setup -> Connect Rules/IE Setup…

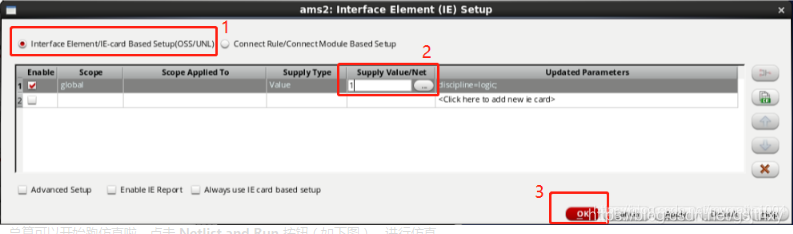

• 可以在弹出的界面中设定 Digital模块的供电电压，这里我假设为1V。设定之后依旧点击 OK





 2.4、针对混合信号电路demo进行仿真

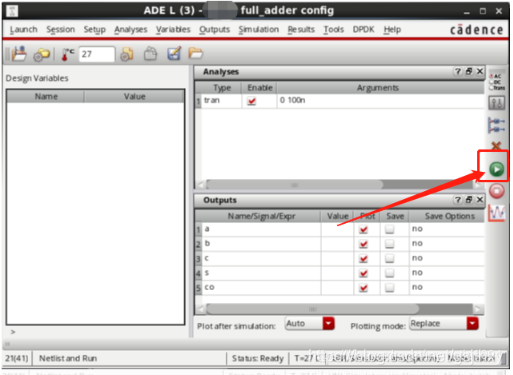

• 总算可以开始跑仿真啦，点击 Netlist and Run 按钮（如下图），进行仿真

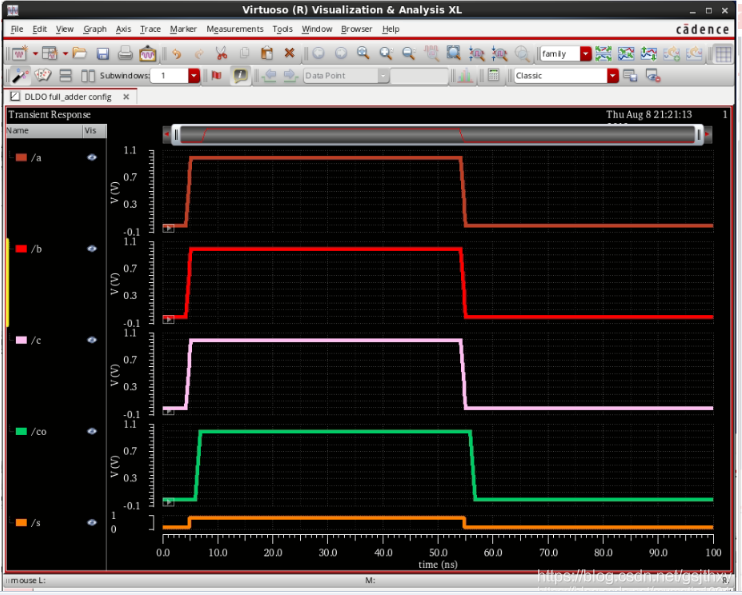

• 最后的波形如下图所示。不得不说，这个仿真速度确实不是很快，尤其当电路规模较大的时候





三、展望

       到此，本过程记录结束，希望能帮到像我之前一样各处找教程、资料，不断试错摸索中的人们。
