保险丝选型基础

保险丝简述

1．结构： 在电路过电流保护元件中最常用的就是小型管状保险丝，它是由两端带有金属联接端子的管体和管内的金属熔体这两大主要部份所组成的，其外壳部份的作用是支撑和联接，大多数保险丝的外型是圆柱形的，即所称为管状的；关键的功能是由内部的熔体所决定的。

2．功能： 保险丝是串联在电路中的，一般要求其电阻要小（功耗要小）， 因此当电路正常工作时，保险丝只相当于一根导线，能够长时间稳定的使用；由于电源或外部干扰而发生电流波动时，保险丝也能承受一 定范围的过载；只有当电路中出现较大的过载电流、故障或短路时，保险丝才会动作，通过断开电流来保护电路的安全。

3．原理： 保险丝通电时因电流转换的热量会使熔体的温度上升，在负载正常工作电流或允许的过载电流时，电流所产生的热量和通过熔体，壳 体和周围环境所幅射，对流和传导等方式散发的热量能逐步达到平衡；如果散热速度跟不上发热时，这些热量就会在熔体上逐部积蓄， 使熔体温度上升，一旦温度达到和超过熔体材料的熔点就会使它熔化，从而断开电流，起到安全保护的作用。

保险丝的分类

1．按使用地区分： 由于世界各国各地区工业发展的不同起点和经历，至今对小型管状保险丝的设计和应用还存在着很大的差异，目前被国际上比较认可的主要有：欧洲规格；北美规格；日本规格：另外还有其他一些规格仅在有限范围内应用。

2．按熔断特性分： 根据不同应用要求，同一类型的保险丝被设计成好多种不同的熔断特性，有此又可将保险丝分为：快熔断和慢熔断两大类，再细分还有特快熔断；中速熔断和特慢熔断等。

3．按分断能力分： 从保险丝能够安全分断的最大电流的大小来分，保险丝可分为： 高分断和低分断两大类以及介于两者之间的增强分断能力保险丝。

4．按外形尺寸分： 管状保险丝的外形尺寸有很多种，比较最常用的有：Φ 6X30 （3AG）；Φ5X20；Φ4X15（2AG）；Φ3X10；Φ2X7 等

5．按结构型式分： 管状保险丝的端帽和熔体的焊接连接方式有两大类，它们是：管内焊接和管外焊接。

6．按联接方式分： 保险丝联接到电路中去的方式两大类：直接焊在电路板上（称为 PGT 式）的和通过其他连接件联接的。

7．其他分类：

按应用范围来分，管状保险丝可分为工业电器用和家用电器用；

按应用行业来分，管状保险丝可分为仪表用，通讯用，电源用，照明 用，车用等。

按保险丝联接在电路中的位置来分，又有初级和次级保险丝

选型要素

1、额定电流（In）

标注在保险丝上的额定工作电流，代号In。该数值由制造商确定，是指在正常条件下，保险丝长期维持正常工作的最大电流。不过它并不是熔断电流，保险丝有一个“熔断系数”，其值大于“1”，根据认证标准的不同而不同，一般在1.1至1.5之间，它是“常规不熔断电流”与“额定电流”的比值。只有电流超过“常规不熔断电流”（即“熔断系数”ד额定电流”）时，才发生熔断现象。

额定电流通常是标准推荐的档位，例如1，1.25，1.5，1.6，2等（单位：A）

不同认证标准的电流降额不同，按照UL标准认证的降额是0.75，即实际稳态工作电流不应超过In的75%。按照IEC标准认证的是1.0，即实际稳态工作电流可以等于In。对于按照UL标准认证保险丝：在25℃条件下运行，工作电流不应超过保险丝的额定电流的75%，以避免有害熔断。例如，一个额定电流为10A的保险丝，通常不推荐在25℃环境温度下在大于7.5A的电流下运行。对于按照IEC标准认证保险丝：保险丝可以在额定电流下运行，实现保护。例如：额定10A保险丝，可以用于10A实际工作电流。

对于单板的工作电流，应注意是允许的最低电压下的电流。例如额定电压是-48—60V，允许20%的波动。如果单板在-48V时的工作电流是0.8A，由于单板的功率恒定，则在-38V的工作电压下的工作电流大约为1A。在选择保险丝时，就应该以1A作为单板的工作电流。在输入电压范围比较广的应用中，这一点要特别注意。

实际使用时还要考虑电源模块是否有欠压保护功能，比如－48V电源模块一般在－35V时欠压保护，但是有些电源模块没有欠压保护功能，比如华电AV10系列电源模块，实际在－12V时就可以工作了，这样将导致输入电流比正常情况下大3倍以上。

2、额定电压（Un）

标注在保险丝上的额定电压，代号Un。保险丝的额定电压是从安全使用保险丝角度提出的，是指保险丝断开时，能安全承受的最大电压。通常标准额定电压为32、63、125、250、600V。保险丝是对电流的变化而不是对电压的变化敏感。保险丝在从零到其最大额定值间的任何电压下都保持其原状，所以保险丝可以在小于其额定电压的任何电压下使用。

选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压，只有这样保险丝才能安全有效地断开，否则，在保险丝熔断时，可能会出现持续飞弧和被电压击穿而危害电路的现象。

3、电压降（Ud）

额定电流下达到热平衡后保险丝两端的电压降。 它反映了保险丝的内阻，其值不应过大。

由于保险丝两端电压降对电压电路会有一定的影响，因此在欧标里，对电压降有明确规定，不仅有其值的上限规定，而且对其一致性也作了规定。

4、保险丝电阻（Rn）

通常分为冷态电阻和热态电阻。大部分保险丝是用正温度系数为材料制造的，因此，会有冷电阻和热电阻（额定电流下的电压降），一般热电阻比冷电阻要大，实际的工作电阻位于其间。保险丝的电阻在整个电路中并不十分重要，但安培数小于1的保险丝的电阻会有零点几欧，所以在低电压电路中应考虑这个问题，在实际应用中，规格书中常用电压降，来表达热态电阻。

冷态电阻

保险丝不工作时本身的电阻值。用不大于保险丝公称额定电流10%的测量电流可测得冷电阻。

热态电阻

热态电阻则是以全额额定电流为测试电流所测得的电压降转化过来的，即R热=Ud/In。

5、环境温度

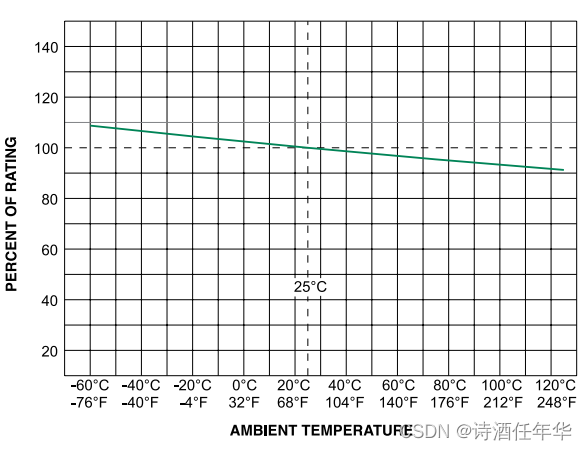

保险丝是温度敏感元件。其电流承载能力，是在环境温度为25℃情况下测得的，环境温度越高，保险丝的工作温度就越高，保险丝的电流承载能力就越低，寿命也就越短。相反，在相对较低的温度下会延长保险丝的寿命。实际选用保险丝管时，应考虑保险丝管周边的环境温度。环境温度对电流承载能力影响的曲型曲线图。（横轴代表温度，竖轴代表额定值的百分比）



6、分断能力（Breaking Capacitor）

也称为致断容量或额定短路容量，代号Ir。是指在规定的电压下，保险丝能安全地切断电路的最大电流（交流时为有效值）。当保险丝中可能通过的瞬时过载电流超过额定值时，保险丝会破碎或爆炸，引起危险。因此要求保险丝在保护动作后，还能够保持完整的状态（无爆裂、断裂）。所以电路的预期故障电流必须小于标准规定的额定分断能力电流，否则，当故障发生保险丝熔断时会出现持续飞弧、发生喷溅、燃烧、爆炸等危及周围元器件甚至人身安全的现象。

保险丝的分断能力取决于保险丝的结构，低分断能力保险丝大部分都是玻璃壳体的，高分断能力保险丝通常有陶瓷壳体，其中许多还填充有纯净颗粒状石英材料。

当被保护系统是直接连接到电源输入电路并且和保险丝一起被置于电源输入部分时，一定要使用高分断能力保险丝。在大部分二次电路中，特别是电压低于电源电压时，选用低分断能力的保险丝就足以胜任了。

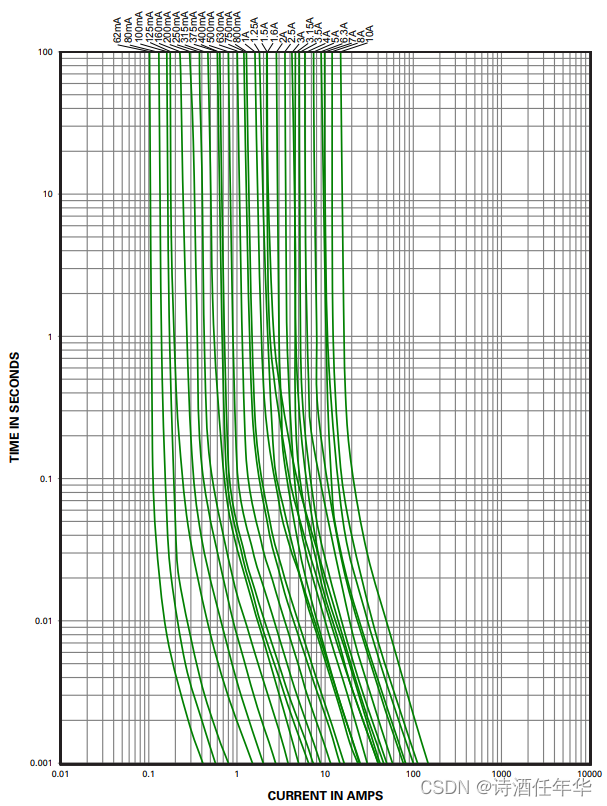

7、 时间—电流曲线（Overload and Time-Current Curves）

是保险丝最重要的参数之一，保险丝所加负载电流与保险丝熔断时间的关系，也称为安-秒特性。当流过保险丝的电流超过额定电流时，保险丝被熔断，是一种过载状态。保险丝的时间－电流特性是过载电流和熔断时间之间的关系。时间—电流曲线是以平均数值为根据的。

在以负载电流为X轴，熔断时间为Y坐标构成的坐标系内，由保险丝在不同负载电流下的平均熔断时间坐标点连成的曲线。每一种型号规格的保险丝都有一条相应的曲线可代表其熔断特性，这种曲线很好地描绘了保险丝的过载性能。可供保险丝选用时参考。

8、公称熔化热能I2t

使保险丝的熔断体熔化，部份汽化的切断电流所需要的公称能量值，即保险丝熔断所需的最小热能值。代号：I2T，读为“安培平方秒”。I2t值是保险丝本身的一个参数，对于每一种不同的熔丝来说是个常数，其决定因素是元件材料及保险丝元件的形状，与温度及电压无关。

总量I2t=熔化I2t+飞弧I2t，其中熔化I2t（相当于IEC标准中的预飞弧I2t），指从熔体熔化到飞弧开始瞬间所需要的能量；飞弧I2t是指飞弧开始瞬间到飞弧最终熄灭所需要的能量。对于低压保险丝来说，飞弧时间非常短，常可忽略，即飞弧I2t可以按零计算。

对于保险丝必须承受高能电流的情况，即电流脉冲大而持续时间短，例如冲击电流、起动电流、涌入电流和其他类似的“脉冲”类型中的电路瞬变值，保险丝应能够承受此类高能电流的能量，不应发生异常断路。保险丝的公称熔化热能I2t的额定值是通过实验室测定的，每种规格的保险丝只有一个额定的公称熔化热能I2t。在具体应用中，例如1000次脉冲[y2] 要求保险丝的额定公称熔化热能I2t降额38%使用，即额定I2t*38%应大于实际使用中可能出现的瞬间能量（脉冲）。对于循环脉冲次数超过1000次的，需要进一步降额计算。同时，由于同一脉冲下，不同供应商的I2t不同，因此要考虑额定I2t比较小的保险丝，也能够承受相应的脉冲能量。
