保险丝选型要点

1.额定电压（Max Voltage Rating）

保险丝的额定电压必须大于等于工作电路的电压。

2.额定电流（Ampere Rating）

1）在环境温度25℃下，保险丝额定电流需要降额25%。

2）保险丝性能受温度影响，当环境温度超过25℃，需要考虑温度进行额外的降额。

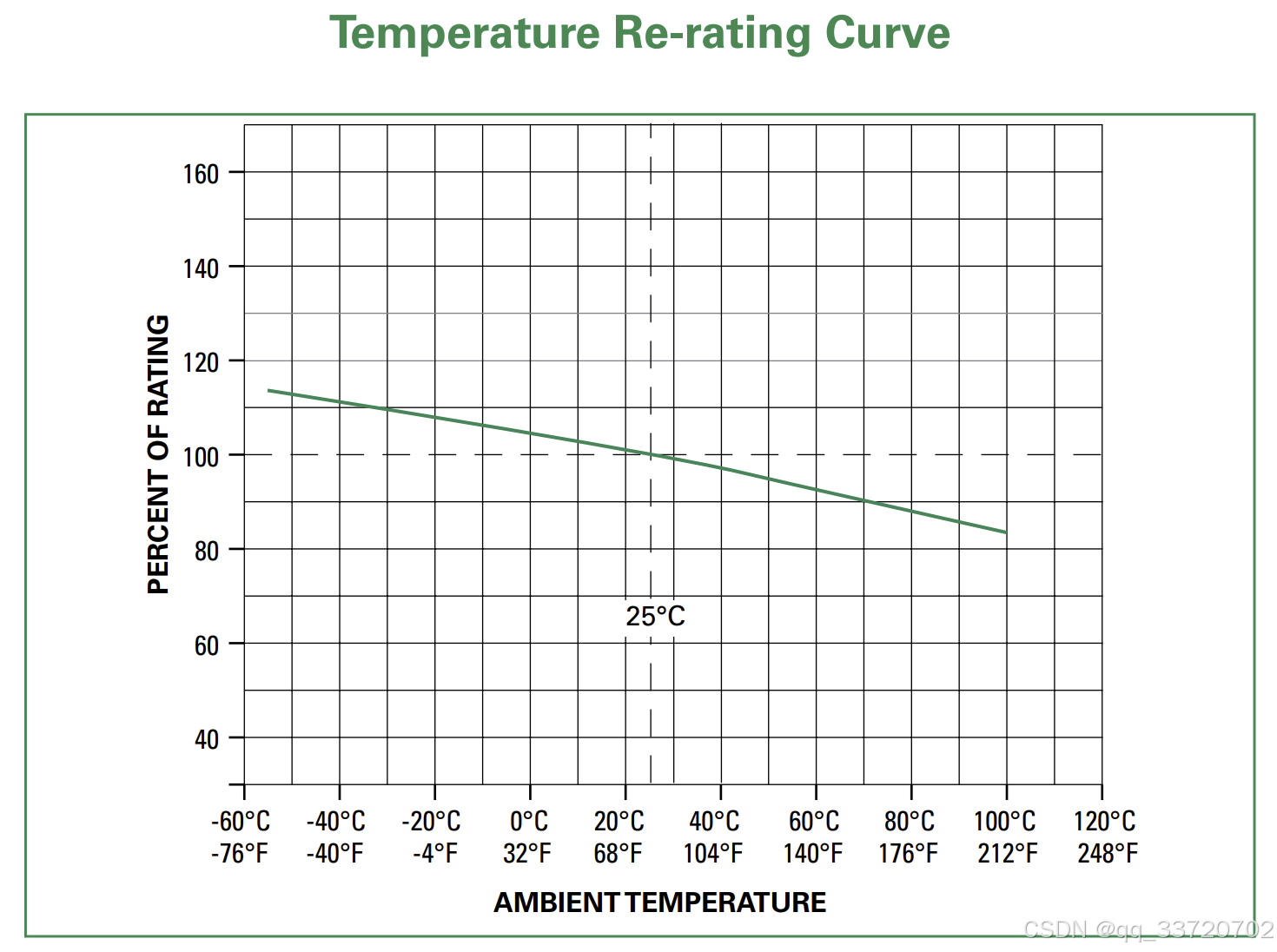

举例：环境温度70℃，工作电流40A，从Littlefuse 881 系列 - Nano2®高电流超小型保险丝进行选型，其温度降额曲线如下图所示。当温度为70℃时，电流降额为90%。

工作电流/(0.75*0.9)=40/(0.75*0.9)A=59.3A。所以选取保险丝的额定电流需要大于该值。

3.熔断时间（Time-Current Curves）

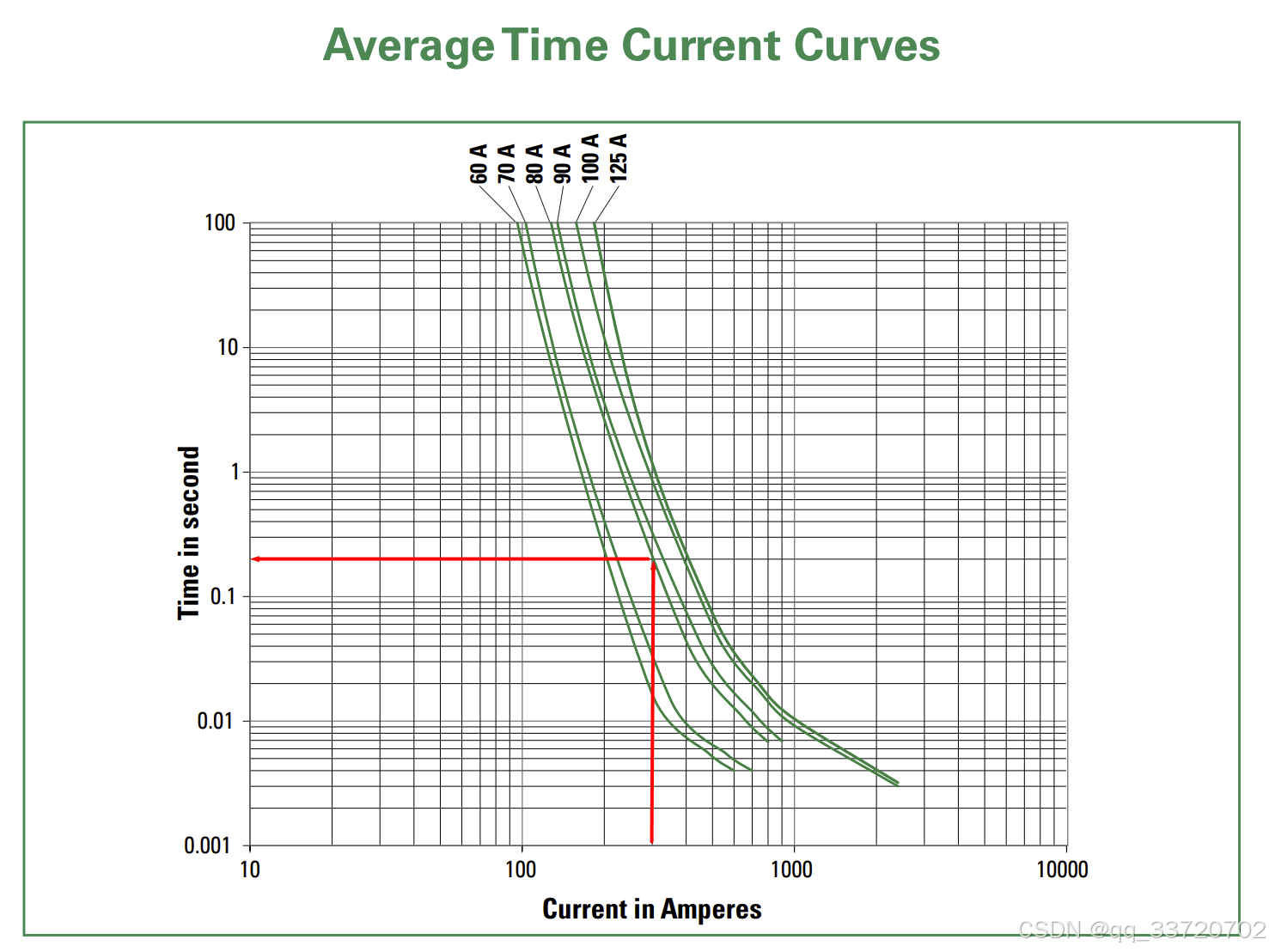

通过时间-电流曲线图（如下图所示），可知当发生过载时保险丝的熔断时间，需要判断是否满足系统设计，避免熔断时间过长损坏设备。同时，可能在某些应用场景中，在启动中发生短暂的过载属于正常现象，此时需要判断熔断时间是不是大于这个时间，避免发生不期望的熔断。

举例：额定电流80A的保险丝，在过载电流300A时，保险丝会在0.2s内发生熔断。需要判断这个时间是否满足要求。

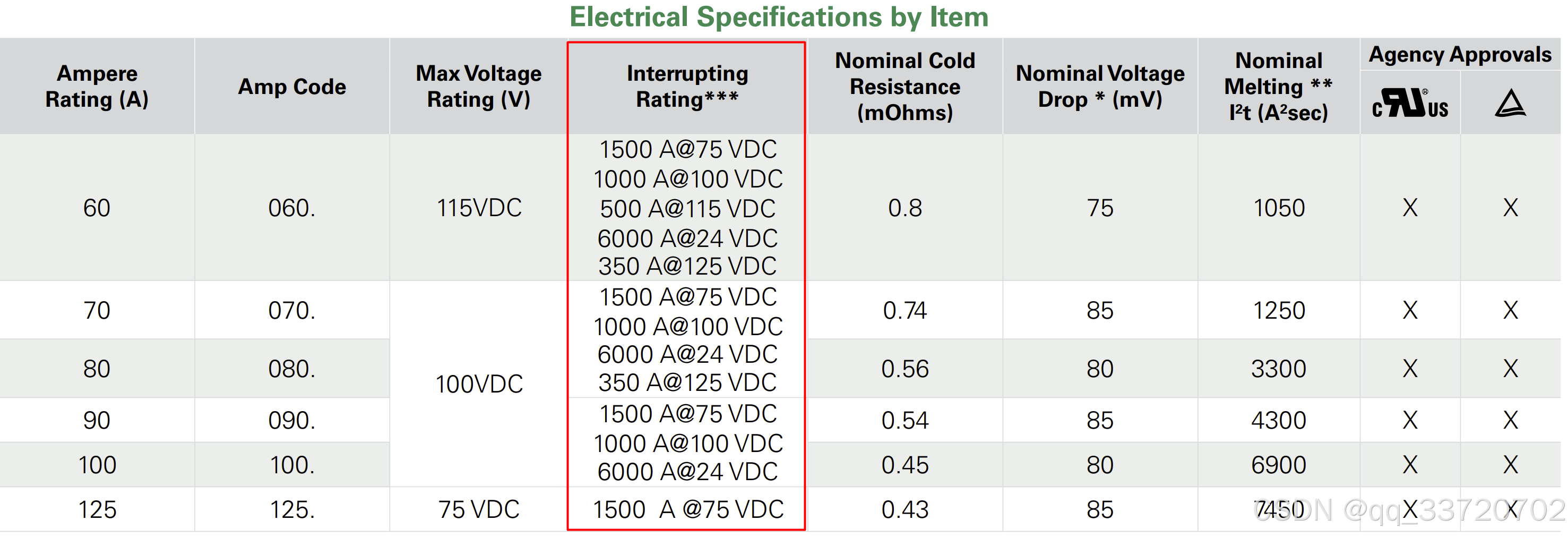

4.分断能力（Interrupting Rating）

分断能力是保险丝的重要安全指标，电路最大电流小于分断电流值时保险丝能够安全地切断电路。否则，可能会出现爆炸、破碎、飞溅等不完全现象。

5.脉冲冲击次数

电脉冲会产生热循环和机械疲劳，从而影响保险丝寿命。所以需要根据系统要求承受的脉冲次数，得到标称熔断值Nom.Melt ，该值需要小于Spec值。

举例：工作电流0.75A，环境温度25℃，系统要求能够承受脉冲100000次。

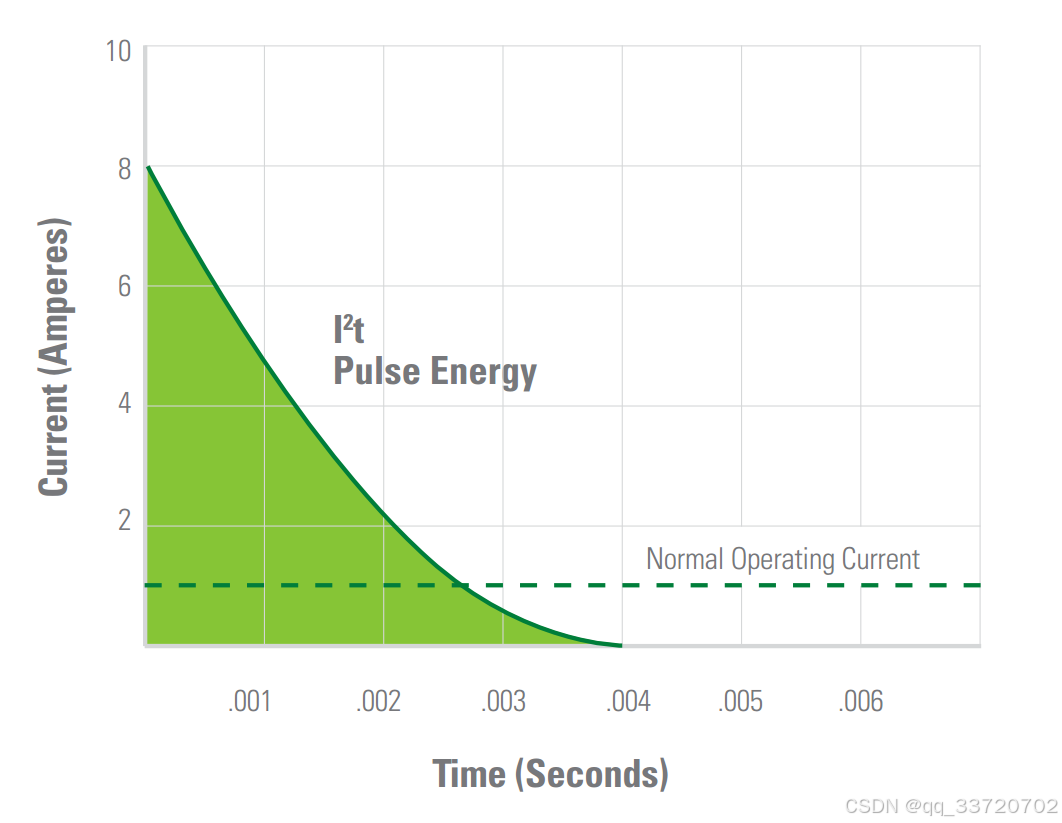

1）根据系统脉冲波形，计算Pulse 。假设系统脉冲波形如下图所示。

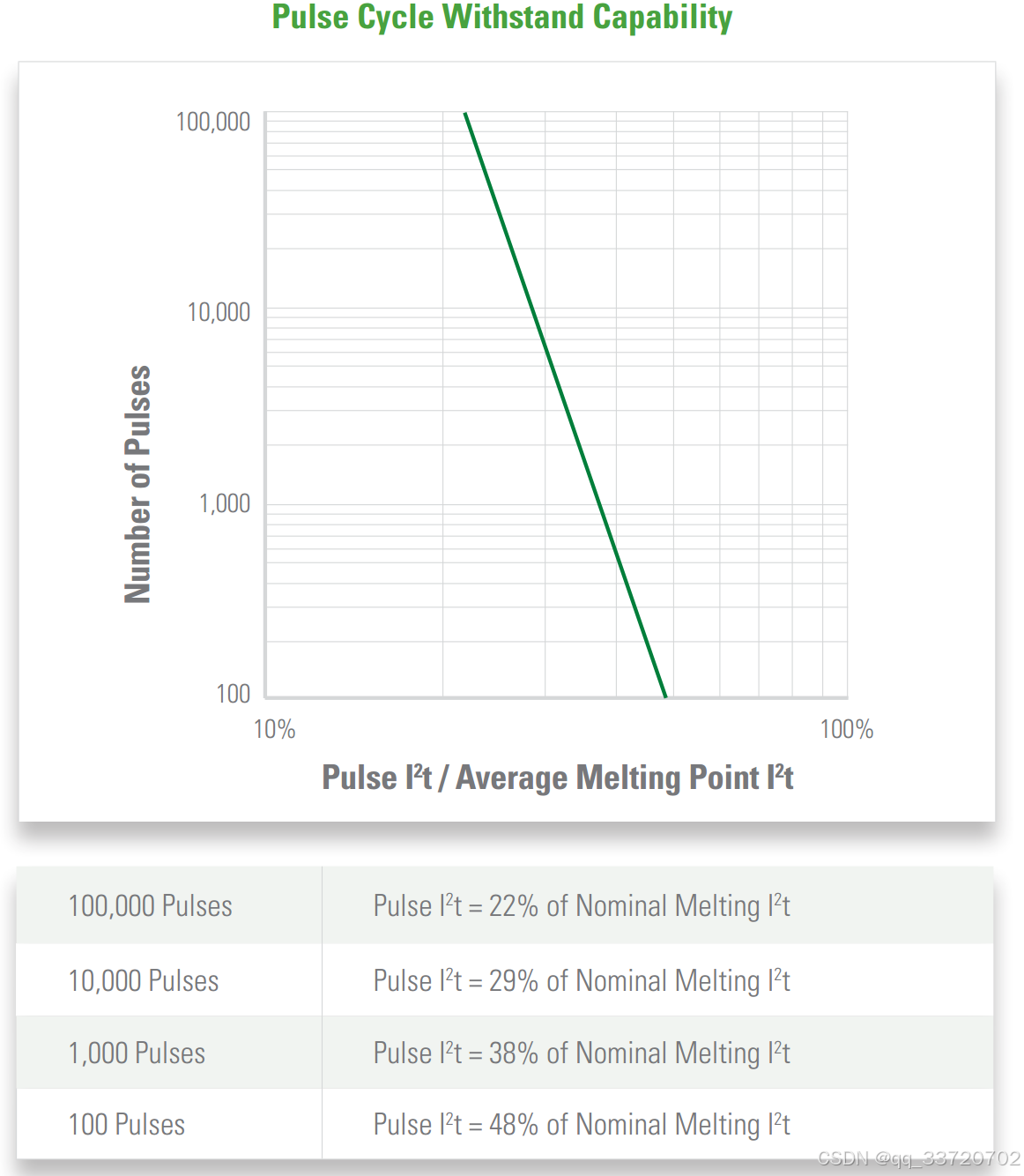

2）根据脉冲承受次数，计算Nom.Melt 。

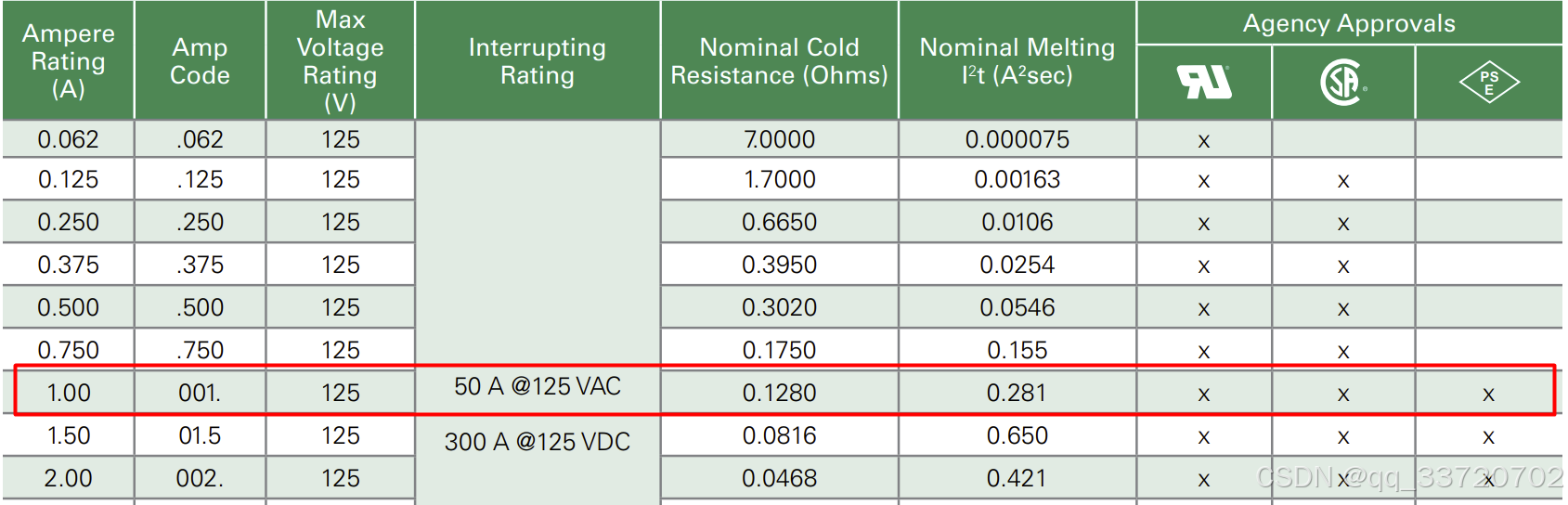

3）根据降额要求，额定电流大于1A，选择Littlefuse PICO 459系列 1A保险丝。其Nom.Melt =0.281也大于0.2327的要求。
