1. 保险丝的分类
按类型分类：
- 电流保险丝：包括贴片保险丝、微型保险丝、插片保险丝、管状保险丝等。
- 温度保险丝：分为RH方形、RP电阻型、RY金属外壳等系列，是一种不可回收的一次性热保护装置。
- 自恢复保险丝：当电路因电流过大而出现开路时，自恢复保险丝可以使电路恢复正常。
按熔断速度分类：
- 普通玻璃管保险丝：熔断时间较慢，价格低廉，应用广泛。
- 延迟型保险丝：能承受短时间内的大电流（浪涌电流）的冲击，在电流过载超过一定时限后能够可靠的熔断。
此外，还有一些特殊类型的保险丝，如可恢复保险丝和保险电阻器。可恢复保险丝熔断后可以重复使用，而保险电阻器是一种兼具电阻器和保险丝双重功能的保护元件。
2. 电流保险丝的介绍
电流保险丝是一种用于过载保护的装置，它会在电流异常升高到一定的高度和热度时，自动熔断切断电流，从而保护电路安全运行。以下是电流保险丝的详细介绍：
- 工作原理：电流保险丝的工作原理是基于电流的变化引起的热效应。当电路中的电流异常升高时，电流保险丝会根据电流的热效应产生热量，使保险丝发热，当温度达到保险丝的熔点时，保险丝就会熔断，从而切断电路，防止过电流对电路造成损害。
- 类型：电流保险丝有多种类型，包括微型保险丝、贴片保险丝、插片保险丝、管状保险丝等。这些不同类型的保险丝具有不同的额定电流值和体积，适用于不同的电路和设备。
- 额定电流：电流保险丝的额定电流是由制造部门在实验室的条件下所确定的。额定电流值通常有100mA、200mA、315mA、400mA、500mA，630mA、800mA、1A、1.6A、2A、2.5A、3.15A、4A、5A、6.3A等。额定电流值的选择需要根据实际电路和设备的需求进行选择，以确保电路的安全运行。
- 应用：电流保险丝广泛应用于各种电气设备中，如充电器、电源适配器、电视机、冰箱、洗衣机、空调等。在这些设备中，电流保险丝可以有效地保护电路免受过电流的损害。
- 注意事项：在使用电流保险丝时，需要注意以下几点。首先，需要选择合适的额定电流值，以避免在正常工作时误断或损坏电路。其次，需要按照产品说明进行安装和使用，以确保保险丝能够正常工作。最后，需要定期检查电流保险丝的状态，如有异常需要及时更换。
总之，电流保险丝是一种重要的电路保护装置，它能够有效地保护电路免受过电流的损害。在使用时需要注意选择合适的类型和额定值，并按照产品说明进行安装和使用。
一般： 电流保险丝放在之中， 电源输入或者电源输出的地方。 需注意电流保险丝的 额定电压等参数。
3.温度保险丝的介绍
温度保险丝是一种热敏元件，当温度超过预定值时，它会自动断开电路，从而保护电路和设备免受损坏。温度保险丝通常用于家用电器、工业设备、汽车等领域的过热保护。
温度保险丝的详细介绍如下：
- 工作原理：温度保险丝的工作原理是基于温度变化引起的热敏元件的熔化。当外部温度达到预定值时，内部的热敏元件会熔化并断开电路。这个预定值通常是根据产品的设计和使用环境来确定的，以确保在过热的情况下能够及时切断电路。
- 类型：温度保险丝有多种类型，包括有机物型、瓷管型和方壳型等。有机物型温度保险丝在外部温度达到预定值时，有机物可熔体熔化，压缩弹簧会变松，回路被打开，可动触点与左侧引线间电流被切断。瓷管型温度保险丝由轴对称的引线、在规定温度下可熔化的易熔合金及为防止其熔化氧化的特殊混合物和绝缘瓷管构成。方壳型温度保险丝温度保险丝两引脚间连接着一段易熔合金丝，特殊树脂包覆着易熔合金丝，电流可以从一根引脚流向另一根引脚，当温度保险丝周围温度上升到它的动作温度时，其易熔合金熔化并在表面张力作用下及特殊树脂帮助作用下，收缩成球状附在两引脚末端。这样，电路被永久切断。
- 应用：温度保险丝广泛应用于各种电气设备中，如微波炉、饮水机、消毒柜、电烫斗、多士炉、烧烤机、咖啡机、热水壶、烘干机、电冰箱、电热水器等。当这些设备出现过热时，温度保险丝会及时切断电路，保护设备免受损坏。
- 注意事项：在使用温度保险丝时，应选择合适的额定温度值和类型，并按照产品说明进行安装和使用。同时，为了确保温度保险丝的正常工作，应定期检查其状态并进行更换。此外，不同类型的温度保险丝具有不同的额定温度值和动作特性，因此在使用时需要根据具体的应用场景和需求进行选择。
总之，温度保险丝是一种重要的电路保护元件，它能够有效地保护电路和设备免受过热损坏。在使用时需要注意选择合适的类型和额定值，并按照产品说明进行安装和使用。
4. 自恢复保险丝的介绍
自恢复保险丝，是一种热敏电阻(PTC)，是一种过流电子保护元件电流超过一定值时，材料发热，阻值迅速增加，相当于断开电路。采用高分子有机聚合物在高压、高温，硫化反应的条件下掺加导电粒子材料后，经过特殊的工艺加工而成。传寰金属保险丝，过流保护，仅能保护一次，烧断了需更换而自恢复保险丝具有过流过热保护，自动恢复双重功能。以下是自恢复保险丝的详细介绍：
- 工作原理：自恢复保险丝在常温下保持较低的电阻值（一般是1欧姆以下），当由于流过它的电流增大而导致温度升高超过临界温度值时，电阻值急剧上升到MΩ级别，从而使流过的电流非常小，类似于形成断路，达到电路保护的目的。当过流或短路恢复时，保险丝又会恢复导通。
- 特点：自恢复保险丝与传统的保险丝相比，其特点是可恢复、反复使用、体积小、安全可靠。传统熔断的保险丝在熔断后不能自动恢复，需要更换保险丝，自恢复的话就方便很多。
- 应用：自恢复保险丝广泛应用于通信、安防、工业、汽车、消费类等电子产品的电源线、通信线及I/O口等过流保护。
- 自恢复保险丝的种类：自恢复保险丝有多种类型，包括贴片式、插件式、直插式等。不同类型的自恢复保险丝具有不同的尺寸、额定电流和动作时间等特性，适用于不同的电路和设备。
- 自恢复保险丝的选型：在选择自恢复保险丝时，需要根据电路的实际需求进行选择。需要考虑的因素包括电路的电流、电压、工作温度、环境条件等。同时，还需要考虑自恢复保险丝的额定电流、动作时间、恢复时间等特性是否符合电路的要求。
- 自恢复保险丝的安装和使用：在使用自恢复保险丝时，需要按照产品说明进行安装和使用。需要注意以下几点：首先，需要选择合适的安装位置，确保自恢复保险丝能够正常工作；其次，需要按照规定的接线方式进行连接，避免出现短路或接触不良等问题；最后，需要定期检查自恢复保险丝的状态，如有异常需要及时更换。
- 自恢复保险丝的维护和保养：自恢复保险丝在使用过程中需要定期进行维护和保养。需要定期检查自恢复保险丝的外观是否有异常，如是否有变形、变色等现象。同时，还需要定期清理自恢复保险丝周围的灰尘和杂物，确保其正常工作。
自恢复保险丝与传统的保险丝相比，除了具有可恢复性和体积小等优势外，还有其他一些特点：
- 高灵敏度：自恢复保险丝对电流的变化非常敏感，能够在电流异常升高时迅速做出反应，保护电路安全。
- 快速恢复：当过流或短路恢复后，自恢复保险丝能够迅速恢复导通，确保电路的连续运行。
- 温度补偿：自恢复保险丝具有温度补偿功能，能够根据温度的变化自动调整电阻值，保持电流的稳定。
- 多种规格：自恢复保险丝有多种规格可供选择，可以满足不同电路和设备的需求。
- 安全可靠：自恢复保险丝具有较高的安全性和可靠性，能够有效保护电路免受过电流的损害。
总之，自恢复保险丝是一种高效、可靠、方便的保护器件，适用于各种电子产品的电源线、通信线及I/O口等过流保护。在选择和使用自恢复保险丝时，需要根据实际电路和设备的需求进行选择和配置，以确保电路的安全运行。
5.普通玻璃管保险丝的介绍
普通玻璃管保险丝是一种常用的保险丝类型，以下是它的详细介绍：
结构与材料：普通玻璃管保险丝主要由玻璃管和内部的熔丝组成。玻璃管通常具有耐高温、绝缘性能好的特点，而熔丝则是由特殊材料制成，能够在电流异常升高时迅速熔断，从而保护电路。
额定电流：普通玻璃管保险丝的额定电流范围较广，可以根据不同的电路需求选择合适的额定电流值。常见的额定电流规格包括0.1A、0.15A、0.2A、0.5A、0.75A、1A、1.5A、2A、2.5A、3A、4A、5A、6A、8A、10A、15A和20A等。
外形尺寸：普通玻璃管保险丝的外形尺寸也有多种规格，常见的有φ3.6mm×10mm、φ5mm×20mm、φ6mm×30mm等。这些规格的保险丝可以方便地插入到相应的保险座中，也可以直接插焊在电路板上。
熔断时间：普通玻璃管保险丝的熔断时间相对较慢，但价格低廉，应用十分广泛。在电路出现异常时，保险丝能够迅速熔断，切断电流，从而保护电路免受损坏。
应用领域：普通玻璃管保险丝广泛应用于各种电子设备中，如电源适配器、充电器、电视机、冰箱、洗衣机、空调等。在这些设备中，普通玻璃管保险丝可以作为过流保护器件，有效地保护电路免受过电流的损害。
6. 延迟型保险丝的介绍
延迟型保险丝是一种特殊的保险丝，具有延时特性。当电路中的电流超过正常值时，延迟型保险丝不会立即熔断，而是会保持一段时间的正常工作，直到电流超过一定的时间限制才会熔断。这种特性使得延迟型保险丝适用于需要保护电路免受短时间大电流冲击的场合。
延迟型保险丝的熔体经过特殊加工，具有吸收能量的作用。调整能量吸收量就能使它即可以抗住冲击电流又能对过载提供保护。延迟型保险丝的标准对延时特性都有规定，若标准的规定特性无法满足您的要求，您可以与延时保险丝制造商联系以得到解决。
在使用延迟型保险丝时，需要注意以下几点：
- 选择合适的额定电流值，以避免在正常工作时误断或损坏电路。
- 按照产品说明进行安装和使用，以确保保险丝能够正常工作。
- 定期检查延迟型保险丝的状态，如有异常需要及时更换。
延迟型保险丝还有以下特点：
- 响应时间：延迟型保险丝的响应时间比普通保险丝要长，它允许在电流短暂过载的情况下保持电路的连接，而不会立即切断电路。这个特性使得延迟型保险丝成为一种非常理想的电路保护装置，特别是对于需要防止由于短暂的电流峰值导致的故障的电路。
- 负载特性：延迟型保险丝的负载特性与普通保险丝有所不同。在电流超过额定值时，延迟型保险丝不会立即切断电路，而是会允许电流在一定程度上超过额定值，同时自身的温度逐渐升高。当温度达到一定值时，保险丝才会迅速切断电路，从而保护电路和相关设备免受过热损坏。
- 温度特性：延迟型保险丝对温度的响应比普通保险丝更敏感。在电流过载时，延迟型保险丝的自身温度会迅速升高。当温度达到熔点时，保险丝会迅速切断电路，从而防止过热对电路和相关设备造成损害。
- 可靠性和安全性：由于延迟型保险丝具有延时特性，因此在电流过载时可以提供更可靠的保护。它可以在电路出现非故障脉冲电流时保持完好，同时也可以在长时间过载时切断电路，从而保护电路和相关设备的安全。
- 保护电路：当电路中的电流超过正常值时，延迟型保险丝会进入延时启动阶段。在这个阶段，保险丝会根据设定的延时时间来延迟断开电路。延时时间可以根据具体的应用需求进行调整。在延时时间结束后，如果电流仍然超过额定电流，延迟型保险丝将迅速切断电路，以防止过载或短路引起的损坏。这个过程保护了电路和相关的设备。
- 适用于特殊场合：延迟型保险丝适用于需要保护电路免受短时间大电流冲击的场合。例如，在某些工业设备中，可能会遇到瞬间的大电流冲击，普通的保险丝可能会立即熔断，而延迟型保险丝则可以提供更长的保护时间，避免设备损坏。
- 可靠性高：由于延迟型保险丝的熔体经过特殊加工而成，它具有吸收能量的作用，调整能量吸收量就能使它即可以抗住冲击电流又能对过载提供保护。因此，延迟型保险丝的可靠性较高，能够提供更稳定的电路保护。
总之，延迟型保险丝是一种非常可靠的电路保护装置，适用于需要防止由于短暂的电流峰值或长时间过载导致的故障的电路。在使用延迟型保险丝时，需要注意选择合适的额定电流值和类型，并按照产品说明进行安装和使用，以确保它能够正常工作并提供适当的保护。
7. 一次性保险丝的介绍
一次性保险丝是一种电子保护器件，也被称为熔断器。以下是详细介绍：
- 工作原理：一次性保险丝的工作原理是基于电流的变化引起的热效应。当电路中的电流超过一定的安全值时，保险丝就会迅速熔断，从而切断电路，防止过电流对电路造成损害。
- 组成与特性：一次性保险丝主要由导体、触点和保险丝芯等组成。其中，保险丝芯是保险丝熔断的核心部分，由一种特殊的导体制成，具有可靠、高精度和高稳定性的特点。
- 作用与用途：一次性保险丝的主要作用是保护电路和设备，尤其是高电压和高电流应用中的电子设备。例如，当汽车故障时，可能会导致电气系统中的电流异常增加。这时，一次性保险丝就会发挥至关重要的作用，阻止过电流、过载和短路等问题，以保护电气系统和电子设备的安全。
- 类型与规格：一次性保险丝有多种类型和规格，包括微型保险丝、贴片保险丝、插片保险丝等，以满足不同电路和设备的保护需求。
- 优点与局限性：一次性保险丝具有高效、准确且可靠的优点，能够有效地保护电路免受过电流的损害。然而，它是一次性使用的，熔断后需要更换新的保险丝，这可能会增加维护成本和时间。
一次性保险丝的种类主要有以下几种：
- 微型保险丝：体积小，适合空间受限的应用，如手持式的可携带电子设备以及各种仪器仪表。
- 贴片保险丝：有0805、1206等规格，采用薄膜技术以精准地控制电气特性，由于体积较小，因此比较适合于空间受限应用中的电路提供次级保护的理想选择。
- 插片保险丝：多见于汽车使用场合，有时候也叫叉栓保险丝。
- 管状保险丝：非常常见，特别是在开关电源等各种电源应用场合。
8. 自恢复的保险丝的选型参数
自恢复保险丝的选型需要关注以下参数：
- 最大电压（Vmax）：这是自恢复保险丝能够承受的最大电压值，应大于或等于电路的正常工作电压。
- 最大电流（Imax）：这是自恢复保险丝能够承受的最大电流值，应大于或等于电路的工作电流。
- 保持电流（IH）：在25℃环境温度下，自恢复保险丝能够保持正常工作的最大电流值。
- 跳闸电流（IT）：在25℃环境温度下，自恢复保险丝启动保护的最小电流值。
- 消耗功率（Pd）：在25℃环境温度下，自恢复保险丝动作状态下的消耗功率。
- 初始态阻值（Rmin）：在被焊接到电路之前，自恢复保险丝的最小电阻值。
- 跳断后阻值（Rmax）：在被焊接到电路之后，自恢复保险丝的最大电阻值。
I hold == 保持电流（IH）
I trip == 跳闸电流（IT）Time to trip 说的是 电流达到0.5A 时候需要 1.5S 保险丝断开（高阻态）
我认为还是要看一下视频， 但是视频有时候也没有讲清楚， 需要人在实践中得知。 但是还是要去学。
首先我问老工程师 他说电源的设计对于 自恢复保险丝来说， 一般保险丝额定电压是 电源供电电压的 3 倍， 保险丝额定电压的 电压流过最大电流的 3 倍。 这个地方我有点不懂为啥。 是怕浪涌电流，电压一下把保险丝搞断吗？ 在我的看 B站视频， 他说 自恢复保险丝的额定电压是 电源输入电压 的1.2 倍就可以了。 自恢复保险的额定电流是 电路满负载电路流过的最大的电流的 1.3倍。 学到这里我有点迷茫了。 希望有人在评论区告诉我！！
参考视频：PPTC自恢复保险丝的工作原理与选型 （一）_哔哩哔哩_bilibili
参考视频：郭天祥-自恢复保险丝知识讲解_哔哩哔哩_bilibili
参考文章：简简单单的自恢复保险丝选型说明 - 哔哩哔哩 (bilibili.com)
9. 一次性保险丝选型参数
一次性保险丝的选型需要关注以下参数：
- 额定电压：指保险丝能够承受的最大电压值，应大于或等于电路的实际工作电压。
- 额定电流：指保险丝能够承受的最大电流值，应大于或等于电路的实际工作电流。
- 熔断特性：指保险丝在电流超过其额定值时，应在规定的时间内熔断。这一特性需要根据电路的实际情况进行选择，以确保在电路出现异常时能够及时切断电流，保护电路免受损坏。
- 环境温度：指保险丝的工作环境温度范围，应符合电路的工作环境温度。
- 最大分断能力：指保险丝能够承受的最大故障电流值，应大于电路的最大故障电流。
- 安装方式：指保险丝的安装方式，如直插式、贴片式等，应根据电路设计中的空间和实际需求进行选择。
- 动作时间：指保险丝在电流超过其额定值时，从开始出现故障到完全熔断所需的时间。这一特性需要根据电路的实际情况进行选择，以确保在电路出现异常时能够及时切断电流，保护电路免受损坏。
综上所述，一次性保险丝的选型需要综合考虑电路的实际需求和保险丝的各项参数，以确保电路的安全运行。同时，还需要注意保险丝的认证标准、使用说明和注意事项等方面的问题。
分断能力 和 熔断特性看下面的文章！

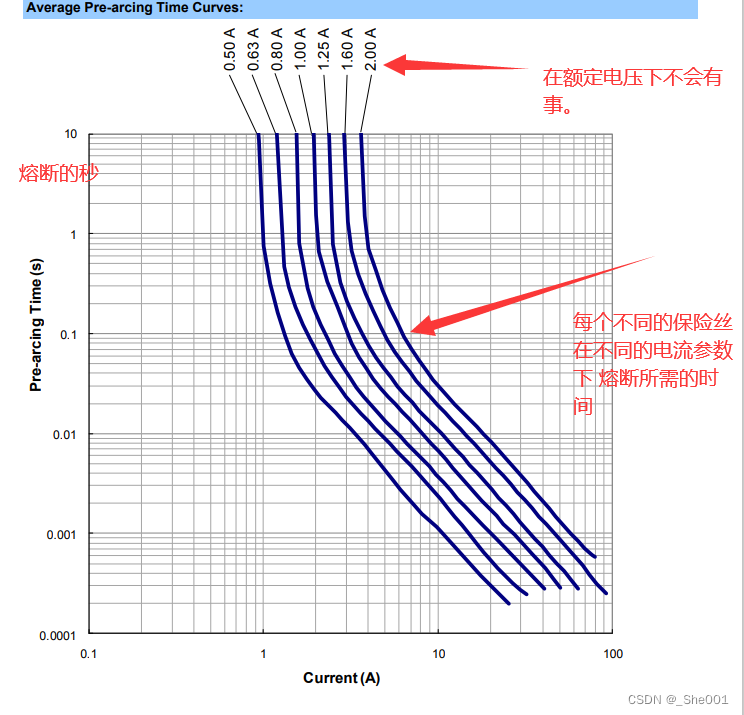

熔断特性一般在 产品手册里面有个表。比如说：一般 一次性保险丝的 额定电压是 电源输出最大电压的1.3倍， 保险丝额定电流也是 1.3 倍。
对于 分断能力这个参数我也不好说。
在选择断路器的分段能力时，需要考虑以下几个因素：
- 电路的额定电流：断路器的额定电流应大于或等于电路的额定电流，以确保断路器能够正常工作。
- 电路的最大短路电流：断路器的最大分断能力应大于或等于电路的最大短路电流，以确保在短路故障时断路器能够切断故障电流，保护电路免受损坏。
- 电路的工作环境温度：断路器的工作环境温度范围应符合电路的工作环境温度，以确保断路器能够正常工作。
- 电路的特殊需求：如果电路有特殊的保护需求，如需要快速切断故障电流、需要具有漏电保护功能等，需要根据这些需求选择相应的断路器。
